2009.5 Peugeot 308 SW BL audio

!
50

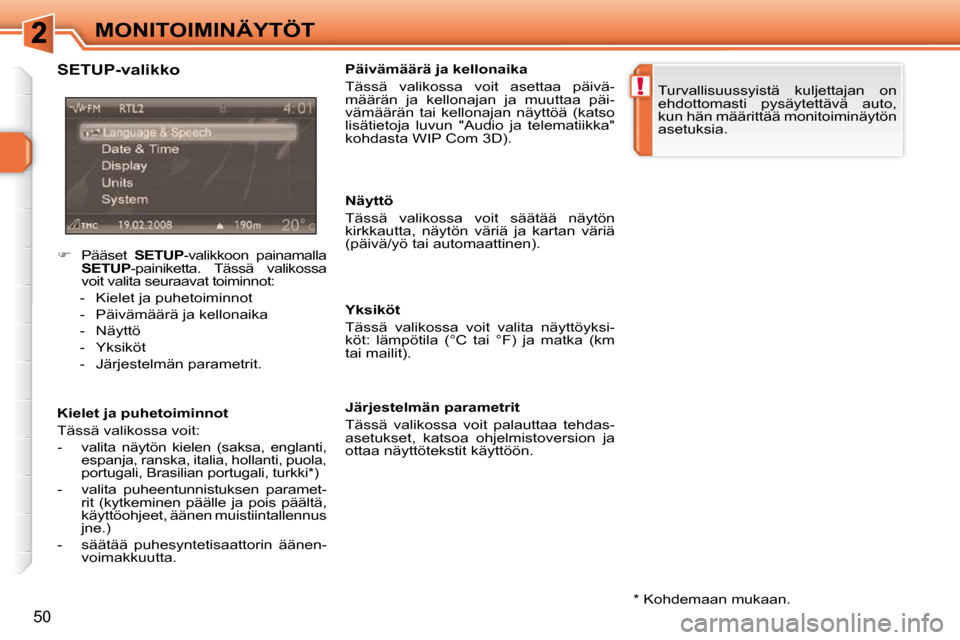

MONITOIMINÄYTÖT * Kohdemaan mukaan.
SETUP-valikko
Kielet ja puhetoiminnot
Tässä valikossa voit:
-
valita näytön kielen (saksa, englanti,
espanja, ranska, italia, hollanti, puola,
portugali, Brasilian portugali, turkki * )
- valita puheentunnistuksen paramet-
rit (kytkeminen päälle ja pois päältä,
käyttöohjeet, äänen muistiintallennus
jne.)
- säätää puhesyntetisaattorin äänen- voimakkuutta. Päivämäärä ja kellonaika
Tässä valikossa voit asettaa päivä-
määrän ja kellonajan ja muuttaa päi-
vämäärän tai kellonajan näyttöä (katso
lisätietoja luvun "Audio ja telematiikka"
kohdasta WIP Com 3D).
Näyttö
Tässä valikossa voit säätää näytön
kirkkautta, näytön väriä ja kartan väriä
(päivä/yö tai automaattinen).
Yksiköt
Tässä valikossa voit valita näyttöyksi-
köt: lämpötila (°C tai °F) ja matka (km
tai mailit).
Järjestelmän parametrit
Tässä valikossa voit palauttaa tehdas-
asetukset, katsoa ohjelmistoversion ja
ottaa näyttötekstit käyttöön.
Turvallisuussyistä kuljettajan on
ehdottomasti pysäytettävä auto,
kun hän määrittää monitoiminäytön
asetuksia.

 Pääset SETUP -valikkoon painamalla

SETUP -painiketta. Tässä valikossa
voit valita seuraavat toiminnot:
- Kielet ja puhetoiminnot
- Päivämäärä ja kellonaika
- Näyttö
- Yksiköt
- Järjestelmän parametrit.

i
i
51

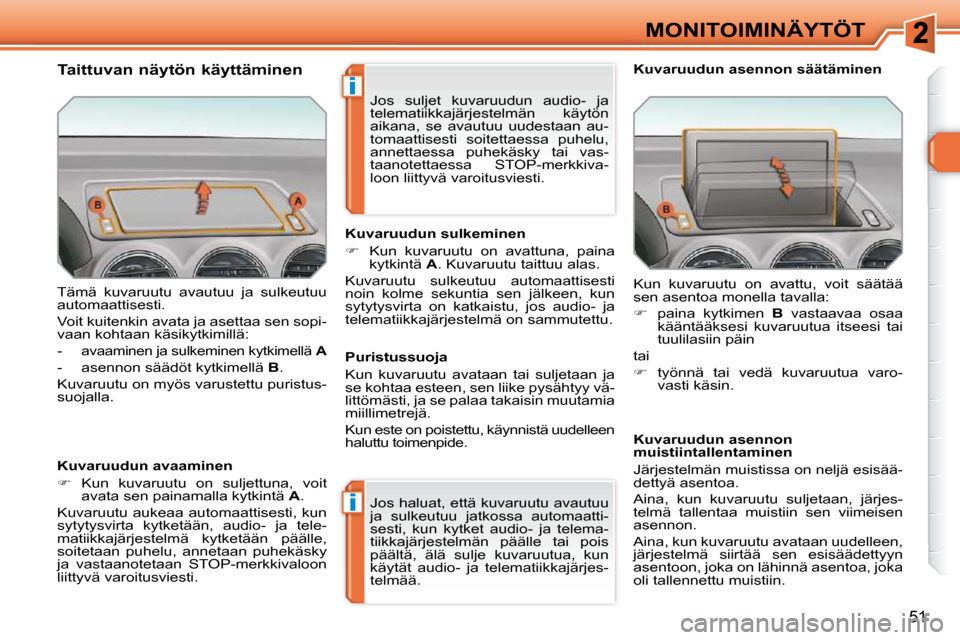

MONITOIMINÄYTÖT
Tämä kuvaruutu avautuu ja sulkeutuu
automaattisesti.
Voit kuitenkin avata ja asettaa sen sopi-
vaan kohtaan käsikytkimillä:
-
avaaminen ja sulkeminen kytkimellä A
- asennon säädöt kytkimellä B .
Kuvaruutu on myös varustettu puristus-
suojalla.
Kuvaruudun avaaminen

 Kun kuvaruutu on suljettuna, voit
avata sen painamalla kytkintä A .
Kuvaruutu aukeaa automaattisesti, kun
sytytysvirta kytketään, audio- ja tele-
matiikkajärjestelmä kytketään päälle,
soitetaan puhelu, annetaan puhekäsky
ja vastaanotetaan STOP-merkkivaloon
liittyvä varoitusviesti. Kuvaruudun sulkeminen

 Kun kuvaruutu on avattuna, paina
kytkintä A . Kuvaruutu taittuu alas.
Kuvaruutu sulkeutuu automaattisesti
noin kolme sekuntia sen jälkeen, kun
sytytysvirta on katkaistu, jos audio- ja
telematiikkajärjestelmä on sammutettu.
Jos haluat, että kuvaruutu avautuu
ja sulkeutuu jatkossa automaatti-
sesti, kun kytket audio- ja telema-
tiikkajärjestelmän päälle tai pois
päältä, älä sulje kuvaruutua, kun
käytät audio- ja telematiikkajärjes-
telmää. Kun kuvaruutu on avattu, voit säätää
sen asentoa monella tavalla:

 paina kytkimen B vastaavaa osaa
kääntääksesi kuvaruutua itseesi tai
tuulilasiin päin
tai

 työnnä tai vedä kuvaruutua varo-
vasti käsin.
Kuvaruudun asennon säätäminen
Puristussuoja
Kun kuvaruutu avataan tai suljetaan ja
se kohtaa esteen, sen liike pysähtyy vä-
littömästi, ja se palaa takaisin muutamia
miillimetrejä.
Kun este on poistettu, käynnistä uudelleen
haluttu toimenpide. Kuvaruudun asennon
muistiintallentaminen
Järjestelmän muistissa on neljä esisää-
dettyä asentoa.
Aina, kun kuvaruutu suljetaan, järjes-
telmä tallentaa muistiin sen viimeisen
asennon.
Aina, kun kuvaruutu avataan uudelleen,
järjestelmä siirtää sen esisäädettyyn
asentoon, joka on lähinnä asentoa, joka
oli tallennettu muistiin.
Jos suljet kuvaruudun audio- ja
telematiikkajärjestelmän käytön
aikana, se avautuu uudestaan au-
tomaattisesti soitettaessa puhelu,
annettaessa puhekäsky tai vas-
taanotettaessa STOP-merkkiva-
loon liittyvä varoitusviesti.
Taittuvan näytön käyttäminen

105
SISUSTUS JA SÄILYTYSLOKEROT
LISÄVARUSTEIDEN PISTORASIA 12 V

 Kun haluat kytkeä 12 V:n lisävarusteen
(maksimiteho 120 W), poista suljin ja
kytke sopiva liitin.
VALAISTU TUHKAKUPPI

 Avaa tuhkakuppi vetämällä siitä.

 Tuhkakupin voi tyhjentää painamalla
jousta ja ottamalla se ulos.
LAUKKUKOUKKU

 Avaa laukkukoukku painamalla sen
alaosasta.

 Ripusta laukku hihnasta koukkuun.
WIP-LIITIN - USB-LUKIJA
Kytkentärasia, joka koostuu USB-liitän-
nästä, sijaitsee etukyynärnojassa.
Voit kytkeä erillisen laitteen, esim. vii-
dennen tai sitä seuraavien sukupolvien
digitaalisen iPod ®
-korvalappustereon
tai USB-avaimen.
Se lukee audiotiedostojen muotoja
(mp3, ogg, wma, wav jne.), jotka on siir-
retty autoradioosi, kuunneltaviksi auton
kovaäänisten kautta.
Voit hallita näitä tiedostoja ohjauspyö-
rän kytkimillä tai autoradion etupaneelin
säätimillä sekä visualisoida niitä moni-
toiminäytöllä.
Käytön aikana tämä erillinen laitteisto
latautuu automaattisesti.
Katso lisätietoja laitteiston käytöstä lu-
vun "Audio ja Telematiikka" kohdasta
WIP Sound tai WIP Com 3D.

105
SISUSTUS JA SÄILYTYSLOKEROT
LISÄVARUSTEIDEN PISTORASIA 12 V

 Kun haluat kytkeä 12 V:n lisävarusteen
(maksimiteho 120 W), poista suljin ja
kytke sopiva liitin.
VALAISTU TUHKAKUPPI

 Avaa tuhkakuppi vetämällä siitä.

 Tuhkakupin voi tyhjentää painamalla
jousta ja ottamalla se ulos.
LAUKKUKOUKKU

 Avaa laukkukoukku painamalla sen
alaosasta.

 Ripusta laukku hihnasta koukkuun.
WIP-LIITIN - USB-LUKIJA
Kytkentärasia, joka koostuu USB-liitän-
nästä, sijaitsee etukyynärnojassa.
Voit kytkeä erillisen laitteen, esim. vii-
dennen tai sitä seuraavien sukupolvien
digitaalisen iPod ®
-korvalappustereon
tai USB-avaimen.
Se lukee audiotiedostojen muotoja
(mp3, ogg, wma, wav jne.), jotka on siir-
retty autoradioosi, kuunneltaviksi auton
kovaäänisten kautta.
Voit hallita näitä tiedostoja ohjauspyö-
rän kytkimillä tai autoradion etupaneelin
säätimillä sekä visualisoida niitä moni-
toiminäytöllä.
Käytön aikana tämä erillinen laitteisto
latautuu automaattisesti.
Katso lisätietoja laitteiston käytöstä lu-
vun "Audio ja Telematiikka" kohdasta
WIP Sound tai WIP Com 3D.

!
i
!
130
TURVALLISUUS
HÄTÄJARRUTUSTEHOSTIN-JÄRJESTELMÄT
Joukko lisäjärjestelmiä, jotka auttavat
auton kuljettajaa hätätapauksissa jarrut-
tamaan turvallisesti ja mahdollisimman
tehokkaasti. Järjestelmiä ovat seuraavat:
- ABS-jarrut eli lukkiutumaton jarru-järjestelmä
- REF-järjestelmä eli elektroninen jar- ruvoiman jako
- hätäjarrutustehostin (AFU).
ABS-jarrut eli lukkiutumaton
jarrujärjestelmä sekä
elektroninen jarrupaineen jako
Toisiinsa yhteydessä olevat järjestelmät, jot-
ka lisäävät auton hallittavuutta ja ajoneuvon
vakautta jarrutettaessa, etenkin huonokun-
toisella tai liukkaalla tienpinnalla.
Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla
ja pidä poljinpaine vakiona. Jos joudut vaihtamaan pyörän
(renkaan, vanteen), tarkista, että
se vastaa valmistajan vaatimuksia.
Toimintahäiriö Jos oheinen merkkivalo syttyy,
kuuluu varoitusääni ja monitoi-
minäyttöön tulee viesti, kyseessä
on ABS-järjestelmän toimintahäi-
riö. Jos autolla jarrutetaan tällöin, auton
hallinta voidaan menettää.
Jos oheinen merkkivalo, joka
on kytketty STOP - ja ABS -va-
roitusvaloihin, syttyy, kuuluu va-
roitusääni ja monitoiminäyttöön
tulee viesti, kyseessä on elektronisen
jarrupaineenjakojärjestelmän toimin-
tahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista. Hätäjarrutustehostin Tämän järjestelmän avulla saavutetaan vaaratilanteessa nopeammin sopiva jarrupaine, minkä seurauksena jarru-tusmatka lyhenee.
Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät lukkiu-
tumaan.
Normaalisti toimiessaan ABS-järjestel-
mä aiheuttaa jarrutettaessa jarrupolki-
men tärinää.
Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen pai-nuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus pienenee ja jarrutus tehostuu.
Molemmissa tapauksissa ota yhteys val-
tuutettuun PEUGEOT-huoltokorjaamoon.
HÄTÄ- TAI HUOLTOPUHELU(EI SUOMESSA)
Tämän järjestelmän avulla voit soittaa
hätä- tai huoltopuhelun hätäkeskukseen
tai PEUGEOT-palvelunumeroon.
Lisätietoja järjestelmän toiminnasta
saat luvusta "Audio ja telematiikka".

11
i
181
HYÖDYLLISIÄ TIETOJA
Takavalot

1. Jarruvalo/seisontavalo (P 21/5 W)

2. Seisontavalot (P 21/5 W)

3. Sumuvalo, vasen puoli (P 21 W)
Peruutusvalo, oikea puoli (P 21 W)

4. Suuntavalot (P 21 W) Lamppujen vaihtaminen
Nämä viisi lamppua vaihdetaan tavaratilan
ulkopuolelta:

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Paina neljää jousta ja irrota lamppujen
kannatin.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Jos autossa on JBL-audiojärjes-
telmä, oikealta puolelta on ensin
poistettava kolme kiinnitysruuvia,
minkä jälkeen kotelon voi ottaa
pois paikaltaan.
 Oikealla: poista peiteluukku.

 Vasemmalla: käännä kiinnitysruuvia
neljäsosakierros ja poista säilytys-
laatikon kansi.

 Irrota säilytyslaatikko kiinnikkeistään.

11
!
i
194
HYÖDYLLISIÄ TIETOJA Jos akku tyhjenee, moottoria ei voi
käynnistää (ks. vastaava kohta).
Jos autopuhelimesta puhutaan
puhelua juuri kun laitteisto siirtyy
virransäästötilaan:
- puhelu säilyy 10 minuutin ajan
WIP Sound -järjestelmän hands
free -sarjan avulla
- puhelu säilyy 10 minuutin ajan WIP Nav- tai WIP Com 3D -jär-
jestelmän avulla, minkä jälkeen
se siirtyy puhelimeen puheli-
men mallista riippuen.
VIRRANSÄÄSTÖTILA
Järjestelmä, joka akun säästämiseksi
ohjaa tiettyjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä
toimintoja, kuten audio- ja telematiik-
kajärjestelmää, tuulilasinpyyhkimiä, lä-
hivaloja ja kattovaloja voi käyttää vielä
enintään 30 minuuttia. Normaalitilaan siirtyminen
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun autoa käytetään
seuraavan kerran.

 Jotta toiminnot voidaan ottaa uudel-
leen käyttöön, moottori pitää käyn-
nistää ja antaa sen käydä:
- alle kymmenen minuuttia, jonka jälkeen laitteet ovat käytössä noin
viisi minuuttia
- yli kymmenen minuuttia, jonka jälkeen laitteet ovat käytössä noin
30 minuuttia.
Virransäästötilaan siirtyminen
Kun 30 minuuttia on kulunut, monitoi-
minäyttöön tulee viesti, joka ilmoittaa
siirtymisestä virransäästötilaan ja toi-
minnot siirtyvät valmiustilaan.
LASINPYYHKIMEN SULAN VAIHTAMINEN
Irrottaminen

 Nosta pyyhkimenvarsi pystyyn.

 Irrota sulka.
Kiinnittäminen

 Napsauta uusi vastaava sulka pai-
koilleen.

 Laske varsi varovasti alas.
Ennen tuulilasinpyyhkimen
sulan vaihtoa

 Käytä tuulilasinpyyhkimen kytkintä
minuutin sisällä siitä, kun sytytysvir-
ta on katkaistu, jotta pyyhin asettuu
keskelle tuulilasia.
Tuulilasinpyyhkimen sulan
asentamisen jälkeen

 Kytke sytytysvirta.

 Käytä uudelleen lasinpyyhkimen
kytkintä, jotta pyyhkimet asettuvat
oikealle kohdalle.
TEHONRAJOITUSTILA
Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.

234
02
SETUP
MEDIA
TRAFFIC
YLEISTÄ JÄRJESTELMÄN TOIMINNASTA
Katso lisätietoja valikoiden yleisestä rakenteesta tämän ohjekirjan osasta "Näyttökaaviot".
Paina MODE-näppäintä useita kertoja peräkkäin ja h ae seuraavat näytöt:
Pitkä painallus: GPS-kattavuus ja esittelytila. Näytön puhdistamisessa pitää käyttää pehmeää (esim . silmälasien puhdistamiseen tarkoitettua) liinaa; puhdistusaineita ei saa käyttää.
RADIO /MUSIIKKISOITTIMET/VIDEO
PUHELIN (Jos puhelu käynnissä)
KARTAN ESITYS KOKO NÄYTÖSSÄ
NAVIGOINTIJÄRJESTELMÄ (Jos opastus käytössä)
ASETUKSET: "SETUP" (Asetukset) -valikko: kielet * ja puhetoiminnot * , puhetoimintojen alustus (otsikko 09), päivämäärä ja kellonaika * , näyttö, yksiköt ja järjestelmäparametrit.
LIIKENNE: "Traffi c Menu" (Liikennevalikko): voimassa olevien liikennevaroitusten näyttö.
NÄYTTÖ ASIAYHTEYDEN MUKAAN
MEDIA: Menu DVD Audio (Audio-DVD-valikko) "DVD-Video"-valikko
* Saatavilla mallista riippuen.
