CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2040 mm (80.3 in)
Larghezza totale:
705 mm (27.8 in)
Altezza totale:
1100 mm (43.3 in)
Altezza alla sella:
850 mm (33.5 in)
Passo:
1380 mm (54.3 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3600 mm (141.7 in)Peso:Con olio e carburante:
185.0 kg (408 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
599.0 cm³
Alesaggio × corsa:
67.0 × 42.5 mm (2.64 × 1.67 in)
Rapporto di compressione:
13.10 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.60 L (2.75 US qt) (2.29 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.30 L (2.43 US qt) (2.02 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
17.3 L (4.57 US gal) (3.81 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal) (0.77 Imp.gal)Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
41EIDW/1Candela/-e:Produttore/modello:
NGK/CR10EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
85/41 (2.073)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/16 (2.813)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U13SH0H0.book Page 1 Tuesday, August 28, 2007 9:21 AM

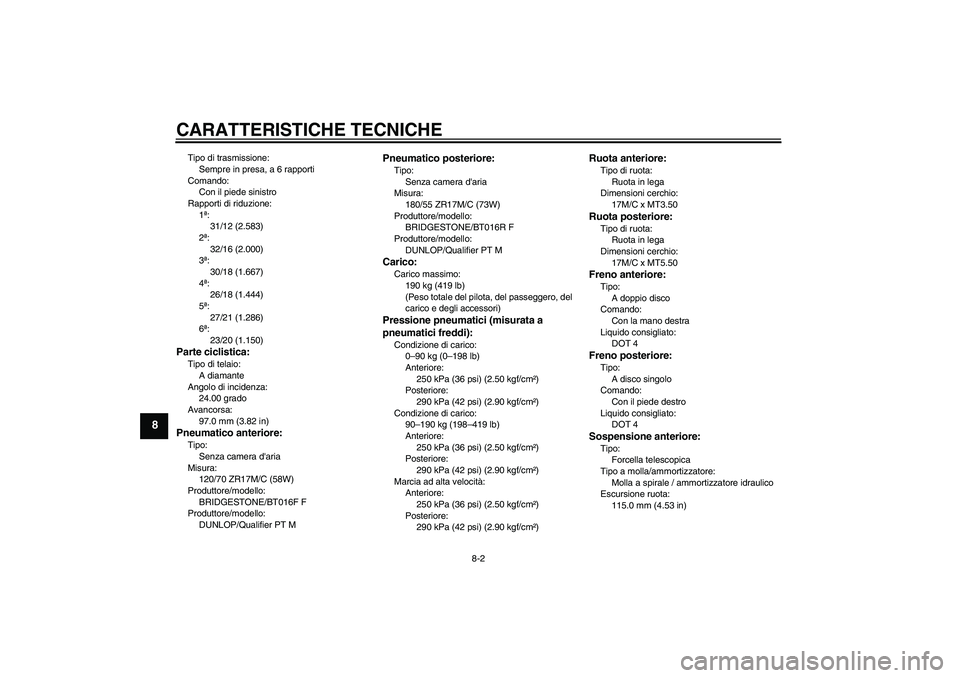

CARATTERISTICHE TECNICHE
8-2
8
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
31/12 (2.583)
2ª:
32/16 (2.000)
3ª:
30/18 (1.667)
4ª:
26/18 (1.444)
5ª:
27/21 (1.286)
6ª:
23/20 (1.150)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
24.00 grado
Avancorsa:
97.0 mm (3.82 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT016F F
Produttore/modello:
DUNLOP/Qualifier PT M
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT016R F
Produttore/modello:
DUNLOP/Qualifier PT MCarico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
90–190 kg (198–419 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
115.0 mm (4.53 in)
U13SH0H0.book Page 2 Tuesday, August 28, 2007 9:21 AM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
LEDLuce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 AFusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U13SH0H0.book Page 3 Tuesday, August 28, 2007 9:21 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U13SH0H0.book Page 1 Tuesday, August 28, 2007 9:21 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-17.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.1. Etichetta modello
U13SH0H0.book Page 2 Tuesday, August 28, 2007 9:21 AM

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-12
Assieme ammortizzatore,
regolazione ......................................... 3-22
Attacchi cinghie portabagagli ................ 3-24BBatteria.................................................. 6-32
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-11
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-16
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione .......................................... 6-7
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-28
Cavalletto laterale ................................. 3-25
Cavalletto laterale, controllo e
lubrificazione....................................... 6-30
Cavi, controllo e lubrificazione .............. 6-28
Cavo portacasco ................................... 3-18
Come supportare il motociclo ............... 6-38
Commutatore luce abbagliante/anabba
gliante ................................................. 3-13
Convertitori catalitici .............................. 3-17
Cuscinetti delle ruote, controllo ............. 6-32EElemento filtrante .................................. 6-19
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2
FForcella, controllo ................................. 6-31
Forcella, regolazione ............................ 3-19
Fusibili, sostituzione ............................. 6-33GGioco del cavo dell’acceleratore,
controllo.............................................. 6-19
Gioco della leva della frizione,
regolazione......................................... 6-23
Gioco valvole ........................................ 6-20IImpianto d’interruzione del circuito di
accensione ......................................... 3-26
Informazioni di sicurezza ........................ 1-1
Interruttore della luce stop del freno
posteriore, regolazione....................... 6-24
Interruttore dell’avvisatore acustico ...... 3-13
Interruttore di arresto motore ................ 3-13
Interruttore di avviamento ..................... 3-13
Interruttore di segnalazione luce
abbagliante......................................... 3-13
Interruttore indicatori di direzione ......... 3-13
Interruttore luci d’emergenza ................ 3-13
Interruttori manubrio ............................. 3-12KKit attrezzi ............................................... 6-1LLampada biluce fanalino/stop ............... 6-36
Lampada faro, sostituzione .................. 6-34
Lampada indicatore di direzione,
sostituzione ........................................ 6-36
Lampadina della luce targa,
sostituzione ........................................ 6-37
Leva del freno ....................................... 3-14Leva frizione .......................................... 3-14
Leve freno e frizione, controllo e
lubrificazione ....................................... 6-29
Liquido freni, sostituzione...................... 6-26
Liquido refrigerante ............................... 6-16
Livello del liquido freni, controllo ........... 6-25
Luce di posizione anteriore ................... 6-37
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-29
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ........... 6-12PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-24
Pedale del cambio................................. 3-14
Pedale del freno .................................... 3-15
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-29
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-20
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-19
Ricerca ed eliminazione guasti ............. 6-42
Rimessaggio ........................................... 7-4
U13SH0H0.book Page 1 Tuesday, August 28, 2007 9:21 AM

INDICE ANALITICO
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-38
Ruota (posteriore)................................. 6-40
Ruote .................................................... 6-23SSelle...................................................... 3-17
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP.......................... 3-25
Spia d’avvertimento livello olio ............... 3-4
Spia di segnalazione cambio marce ....... 3-6
Spia guasto motore ................................ 3-6
Spia immobilizer ..................................... 3-6
Spia livello carburante ............................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-31TTabelle di ricerca ed eliminazione
guasti .................................................. 6-43
Tappo serbatoio carburante ................. 3-15
Tensione della catena di
trasmissione ....................................... 6-26
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-17UUnità pannello strumenti multifunzione... 3-6VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U13SH0H0.book Page 2 Tuesday, August 28, 2007 9:21 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
