2008 YAMAHA YZF-R125 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
GAUM2410

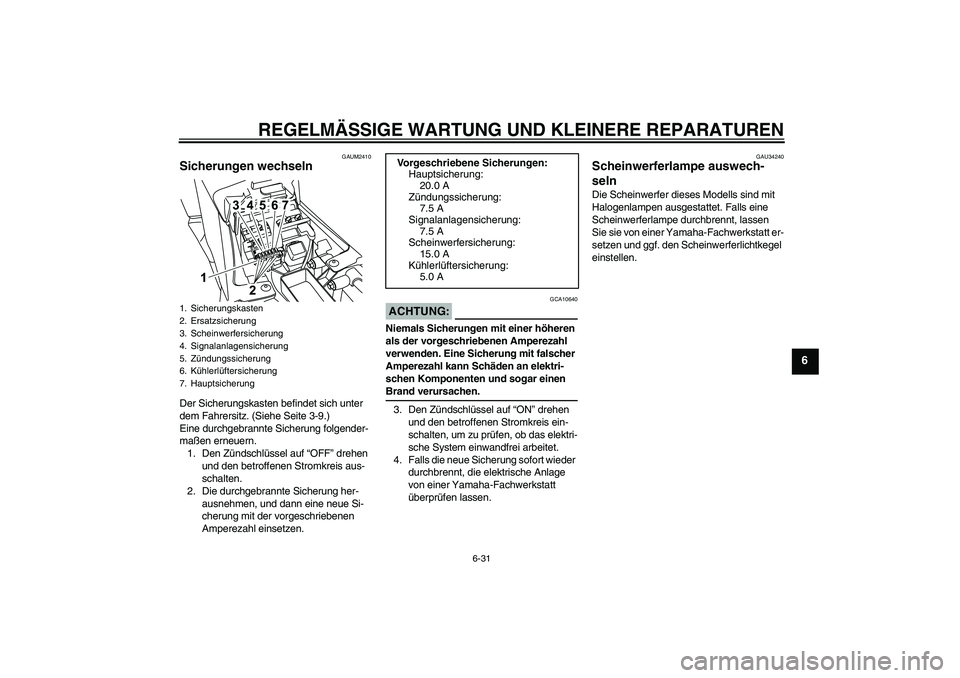

Sicherungen wechseln Der Sicherungskasten befindet sich unter
dem Fahrersitz. (Siehe Seite 3-9.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU34240
Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt er-
setzen und ggf. den Scheinwerferlichtkegel
einstellen.
1. Sicherungskasten
2. Ersatzsicherung
3. Scheinwerfersicherung
4. Signalanlagensicherung
5. Zündungssicherung
6. Kühlerlüftersicherung
7. Hauptsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
20.0 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftersicherung:
5.0 A
U5D7G0G0.book Page 31 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
GAU24181

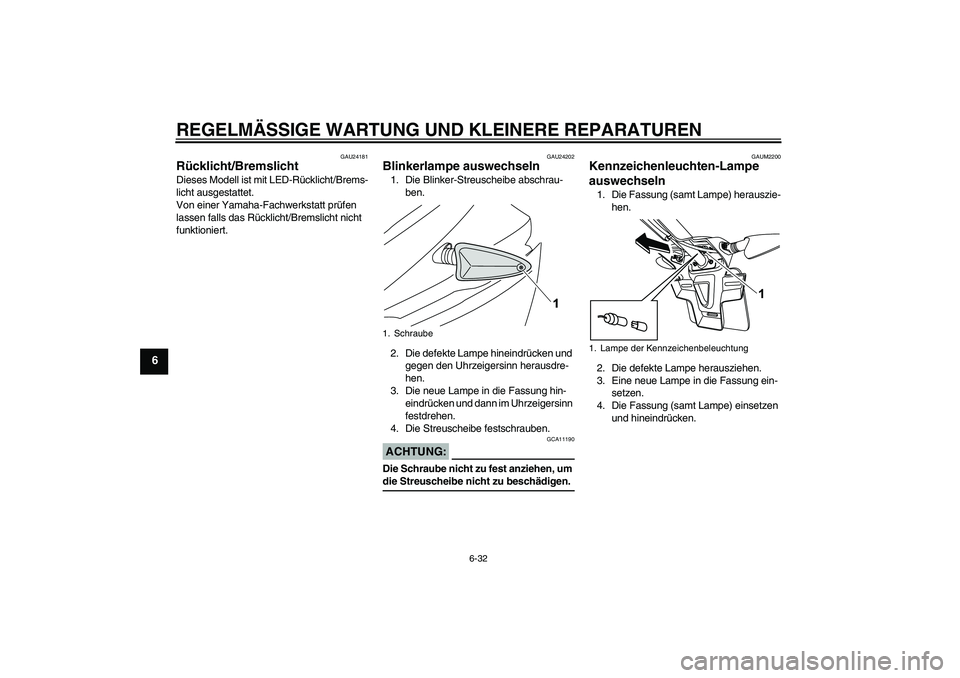

Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24202
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.ACHTUNG:
GCA11190
Die Schraube nicht zu fest anziehen, um die Streuscheibe nicht zu beschädigen.
GAUM2200
Kennzeichenleuchten-Lampe
auswechseln 1. Die Fassung (samt Lampe) herauszie-
hen.
2. Die defekte Lampe herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
1. Schraube
1. Lampe der Kennzeichenbeleuchtung
U5D7G0G0.book Page 32 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
6
GAU43230

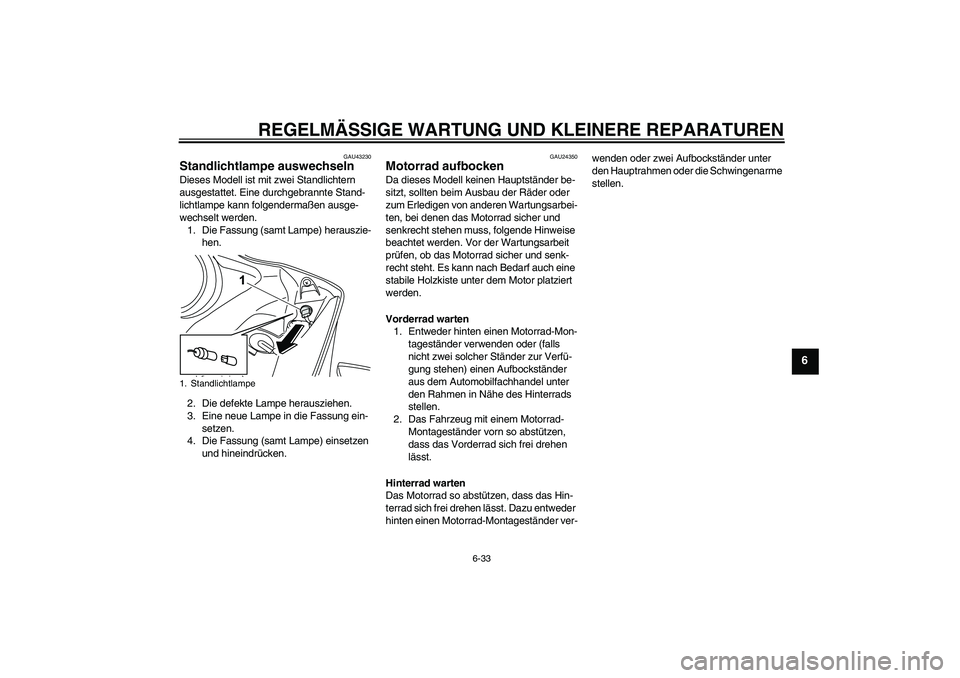

Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Fassung (samt Lampe) herauszie-
hen.
2. Die defekte Lampe herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. Standlichtlampe
U5D7G0G0.book Page 33 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
6
GAU24360
Vorderrad
GAUM2420
Vorderrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-33.
3. Den Halter des Geschwindigkeitssen-
sorkabels abschrauben.4. Den Bremsschlauchhalter abschrau-
ben.
5. Den Bremssattel abschrauben.6. Die Radachse herausziehen, den Ge-
schwindigkeitssensor herausziehen
und dann das Rad ausbauen.
ACHTUNG:
GCA11050
Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt werden.
GAUM2430
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Den Geschwindigkeitssensor an die
Radnabe montieren.
1. Vorderachs-Klemmschraube
1. Halter des Geschwindigkeitssensorkabels
1. Bremsschlauchhalterung
2. Bremssattel-Befestigungsschraube
3. Bremssattel
4. Achsschraube
1. Tachometer-Antriebsgehäuse
U5D7G0G0.book Page 34 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
6
HINWEIS:Die Nasen am Geschwindigkeitssensor-
Rotor müssen in die Nuten der Radnabe
greifen, und der Spalt am Geschwindig-
keitssensor muss über die Haltevorrichtung am Gabelrohr passen.
3. Die Radachse durchstecken.
4. Das Vorderrad absenken, bis es auf
dem Boden steht.
5. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
6. Den Bremssattel festschrauben.HINWEIS:Zwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe vorhanden sein.
7. Den Bremsschlauchhalter festschrau-
ben.
8. Den Halter des Geschwindigkeitssen-
sorkabels festschrauben.
9. Die Radachse, die Vorderachs-
Klemmschraube und die Bremssattel-
Befestigungsschrauben auf das vor-
geschriebene Anzugsdrehmoment
festziehen.
GAU25080
Hinterrad
GAU25311
Hinterrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-33 anheben. Anzugsdrehmomente:
Radachse:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Vorderachs-Klemmschraube:
14 Nm (1.4 m·kgf, 10 ft·lbf)
Bremssattel-Befestigungsschraube:
30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Bremssattel
U5D7G0G0.book Page 35 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
6

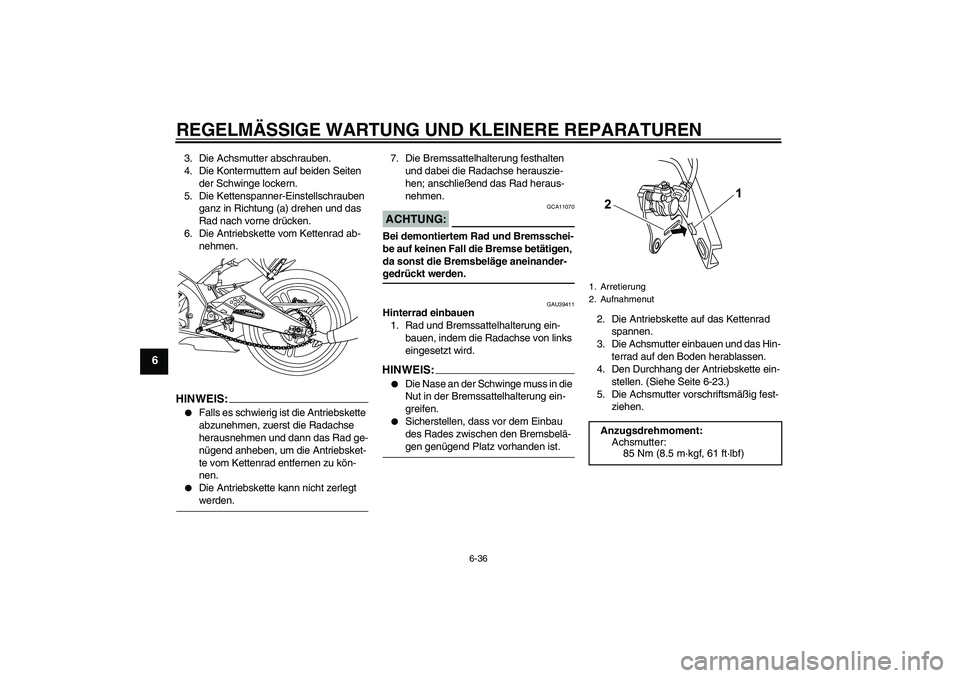

3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken.
6. Die Antriebskette vom Kettenrad ab-
nehmen.HINWEI
S:


Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette kann nicht zerlegt werden.7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen.
ACHTUNG:
GCA11070
Bei demontiertem Rad und Bremsschei-
be auf keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinander-gedrückt werden.
GAU39411
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.HINWEIS:

Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.2. Die Antriebskette auf das Kettenrad
spannen.
3. Die Achsmutter einbauen und das Hin-
terrad auf den Boden herablassen.
4. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-23.)
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
1. Arretierung
2. AufnahmenutAnzugsdrehmoment:
Achsmutter:
85 Nm (8.5 m·kgf, 61 ft·lbf)
U5D7G0G0.book Page 36 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
6
GAU25870

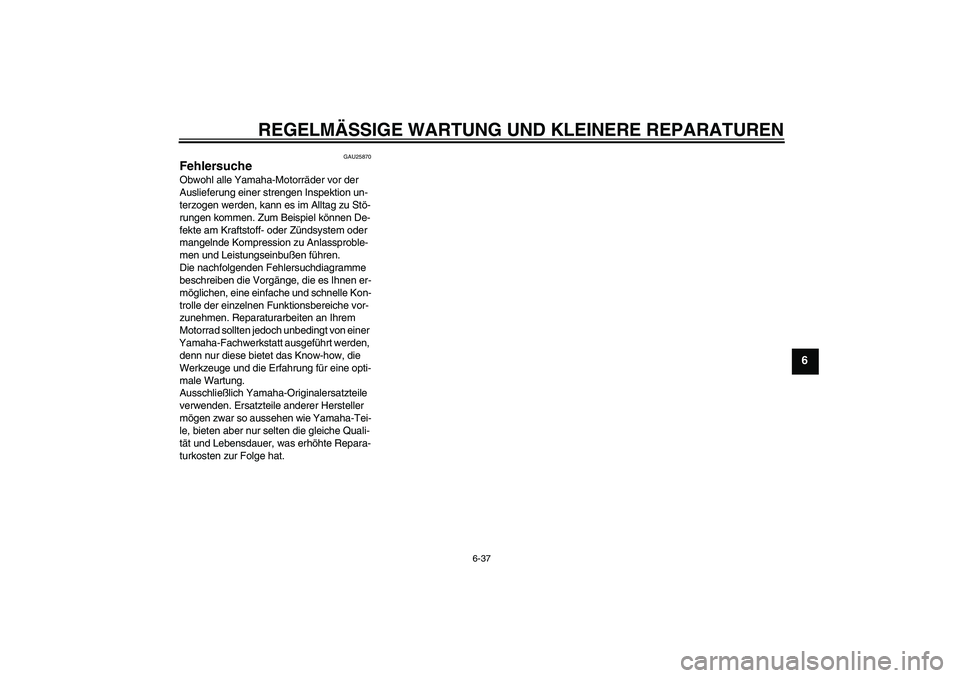

Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
U5D7G0G0.book Page 37 Monday, December 17, 2007 9:45 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-38
6
GAUM2440

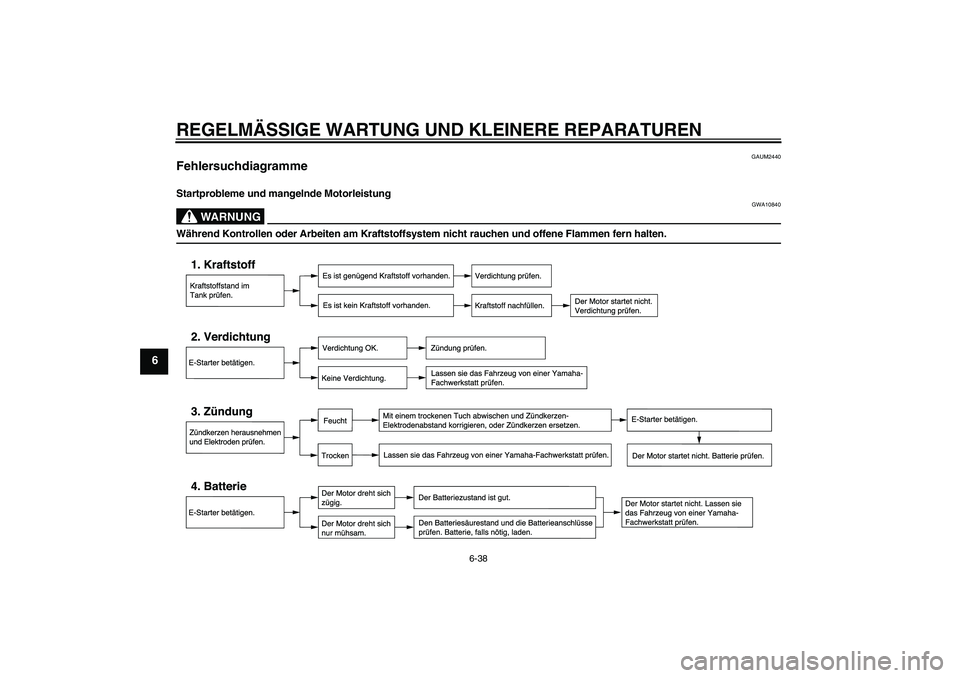

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.U5D7G0G0.book Page 38 Monday, December 17, 2007 9:45 AM
