2008 YAMAHA YFM350R Manuale de Empleo (in Spanish)

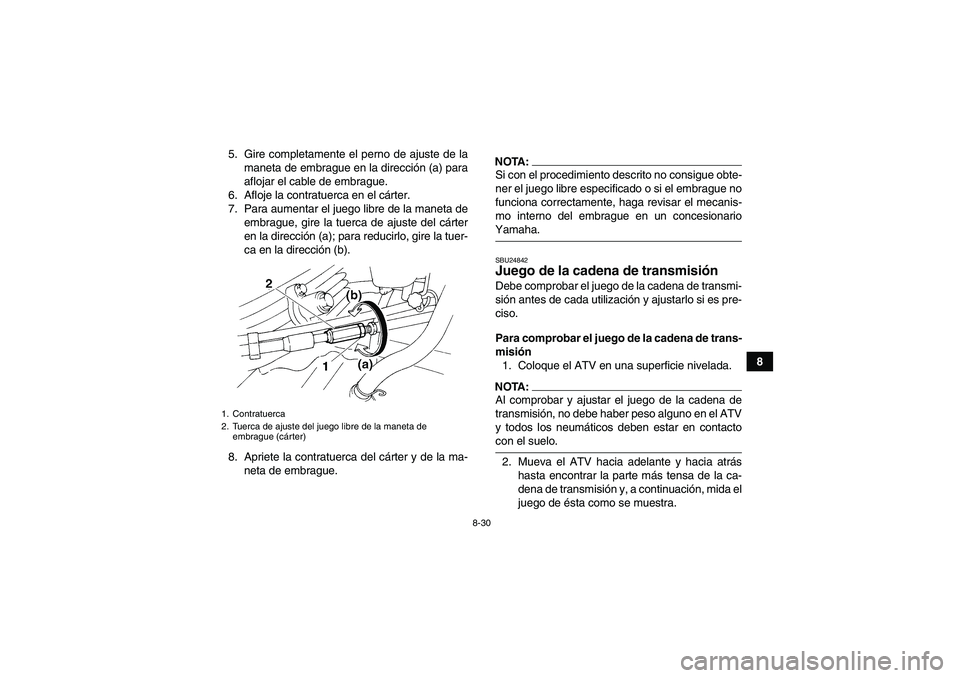

8-30
8 5. Gire completamente el perno de ajuste de la
maneta de embrague en la dirección (a) para
aflojar el cable de embrague.
6. Afloje la contratuerca en el cárter.
7. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste del cárter
en la dirección (a); para reducirlo, gire la tuer-
ca en la dirección (b).
8. Apriete la contratuerca del cárter y de la ma-
neta de embrague.
NOTA:Si con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el embrague no
funciona correctamente, haga revisar el mecanis-
mo interno del embrague en un concesionarioYamaha.SBU24842Juego de la cadena de transmisión Debe comprobar el juego de la cadena de transmi-
sión antes de cada utilización y ajustarlo si es pre-
ciso.
Para comprobar el juego de la cadena de trans-
misión
1. Coloque el ATV en una superficie nivelada.NOTA:Al comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contactocon el suelo.
2. Mueva el ATV hacia adelante y hacia atrás
hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida el
juego de ésta como se muestra.
1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de
embrague (cárter)U5YT64S0.book Page 30 Friday, April 6, 2007 7:49 PM

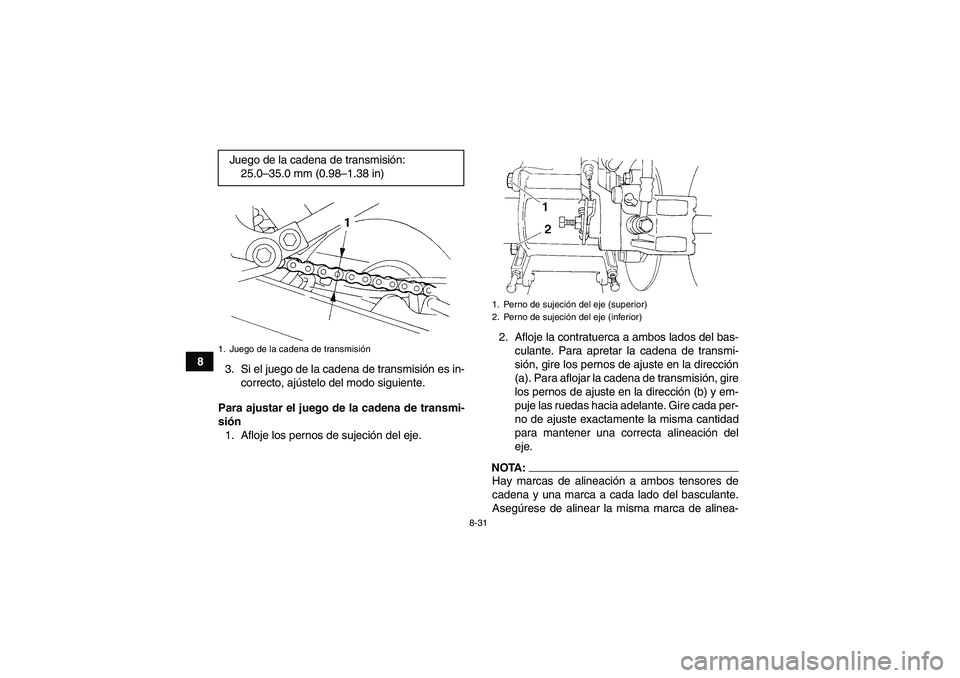

8-31
8
3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión
1. Afloje los pernos de sujeción del eje.2. Afloje la contratuerca a ambos lados del bas-
culante. Para apretar la cadena de transmi-
sión, gire los pernos de ajuste en la dirección
(a). Para aflojar la cadena de transmisión, gire
los pernos de ajuste en la dirección (b) y em-
puje las ruedas hacia adelante. Gire cada per-
no de ajuste exactamente la misma cantidad
para mantener una correcta alineación del
eje.
NOTA:Hay marcas de alineación a ambos tensores de
cadena y una marca a cada lado del basculante.
Asegúrese de alinear la misma marca de alinea- Juego de la cadena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1. Juego de la cadena de transmisión
1. Perno de sujeción del eje (superior)
2. Perno de sujeción del eje (inferior)
U5YT64S0.book Page 31 Friday, April 6, 2007 7:49 PM

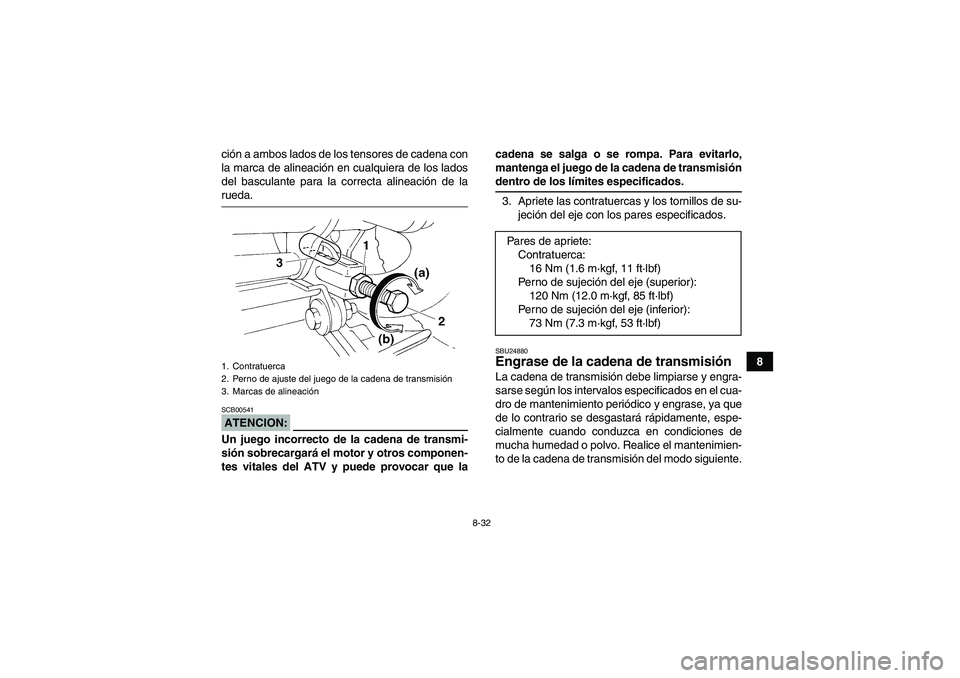

8-32
8 ción a ambos lados de los tensores de cadena con
la marca de alineación en cualquiera de los lados
del basculante para la correcta alineación de la
rueda.ATENCION:SCB00541Un juego incorrecto de la cadena de transmi-
sión sobrecargará el motor y otros componen-
tes vitales del ATV y puede provocar que lacadena se salga o se rompa. Para evitarlo,
mantenga el juego de la cadena de transmisión
dentro de los límites especificados.
3. Apriete las contratuercas y los tornillos de su-
jeción del eje con los pares especificados.SBU24880Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones de
mucha humedad o polvo. Realice el mantenimien-
to de la cadena de transmisión del modo siguiente.
1. Contratuerca
2. Perno de ajuste del juego de la cadena de transmisión
3. Marcas de alineación
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Pe r n o d e s u je ción del eje (superior):
120 Nm (12.0 m·kgf, 85 ft·lbf)
Pe r n o d e s u je ción del eje (inferior):
73 Nm (7.3 m·kgf, 53 ft·lbf)
U5YT64S0.book Page 32 Friday, April 6, 2007 7:49 PM

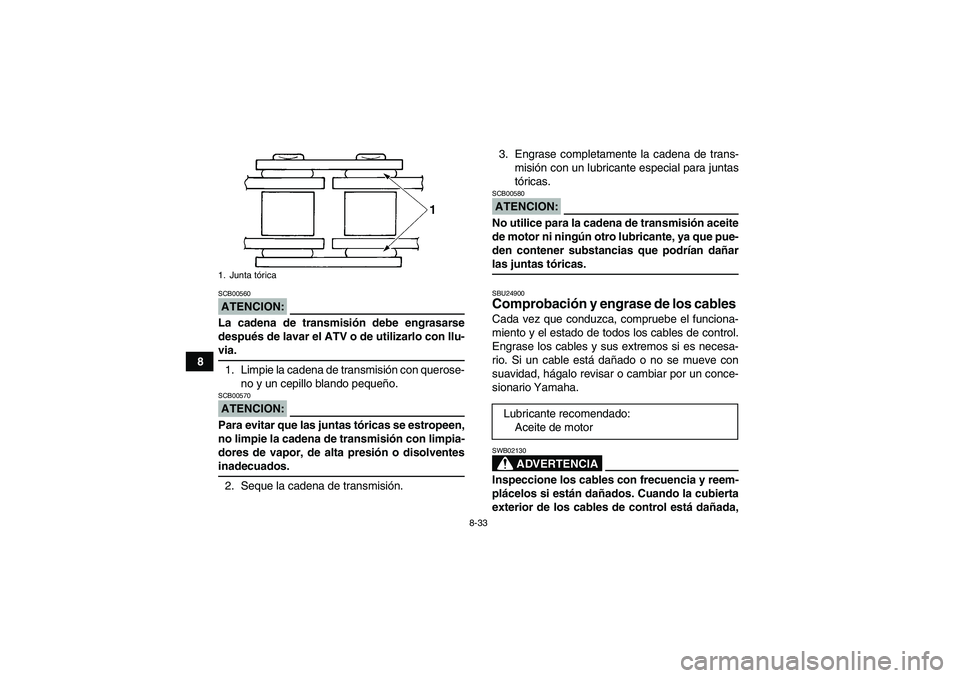

8-33
8
ATENCION:SCB00560La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-via.
1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.ATENCION:SCB00570Para evitar que las juntas tóricas se estropeen,
no limpie la cadena de transmisión con limpia-
dores de vapor, de alta presión o disolventesinadecuados.
2. Seque la cadena de transmisión.3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas.
ATENCION:SCB00580No utilice para la cadena de transmisión aceite
de motor ni ningún otro lubricante, ya que pue-
den contener substancias que podrían dañarlas juntas tóricas.SBU24900Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02130Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
1. Junta tórica
Lubricante recomendado:
Aceite de motor
U5YT64S0.book Page 33 Friday, April 6, 2007 7:49 PM

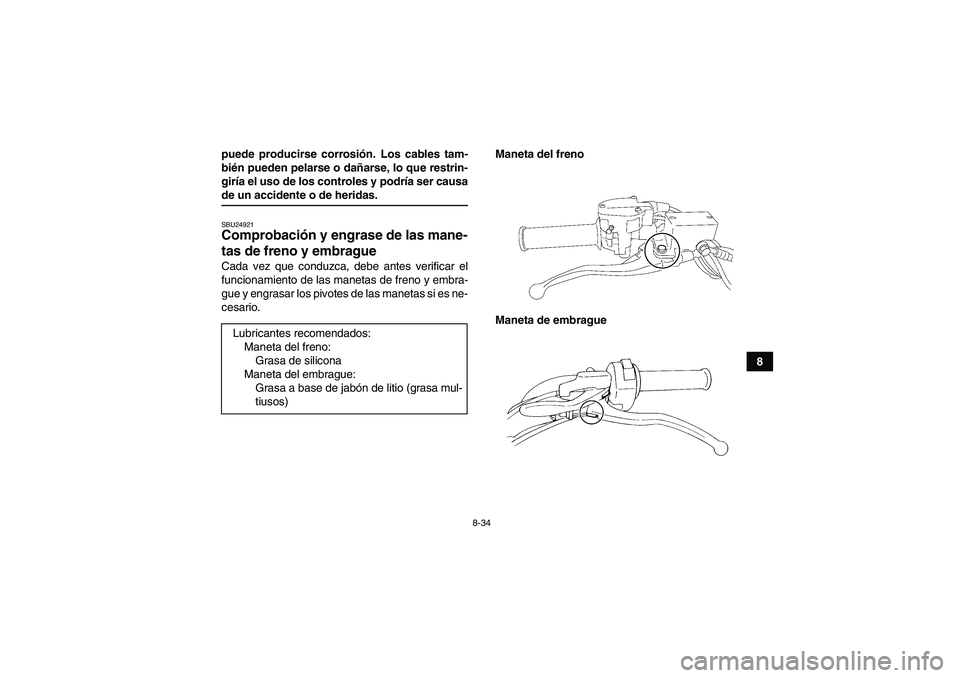

8-34
8 puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causa
de un accidente o de heridas.SBU24921Comprobación y engrase de las mane-
tas de freno y embrague Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.Maneta del freno
Maneta de embrague
Lubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa a base de jabón de litio (grasa mul-
tiusos)U5YT64S0.book Page 34 Friday, April 6, 2007 7:49 PM

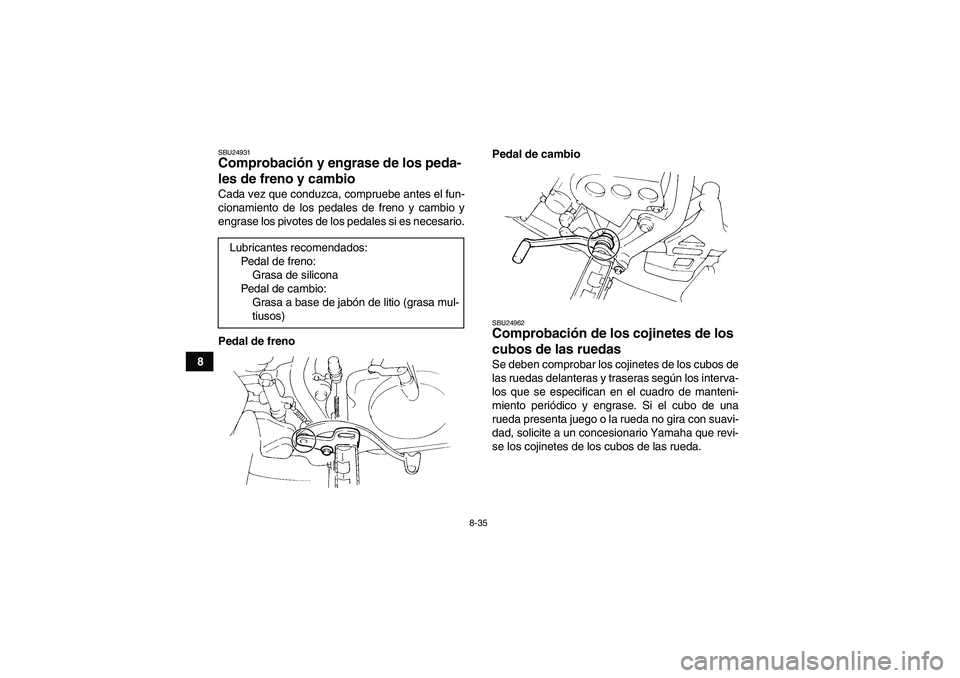

8-35
8
SBU24931Comprobación y engrase de los peda-
les de freno y cambio Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
Pedal de frenoPedal de cambio
SBU24962Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda. Lubricantes recomendados:
Pedal de freno:
Grasa de silicona
Ped al de ca mb io :
Grasa a base de jabón de litio (grasa mul-
tiusos)
U5YT64S0.book Page 35 Friday, April 6, 2007 7:49 PM

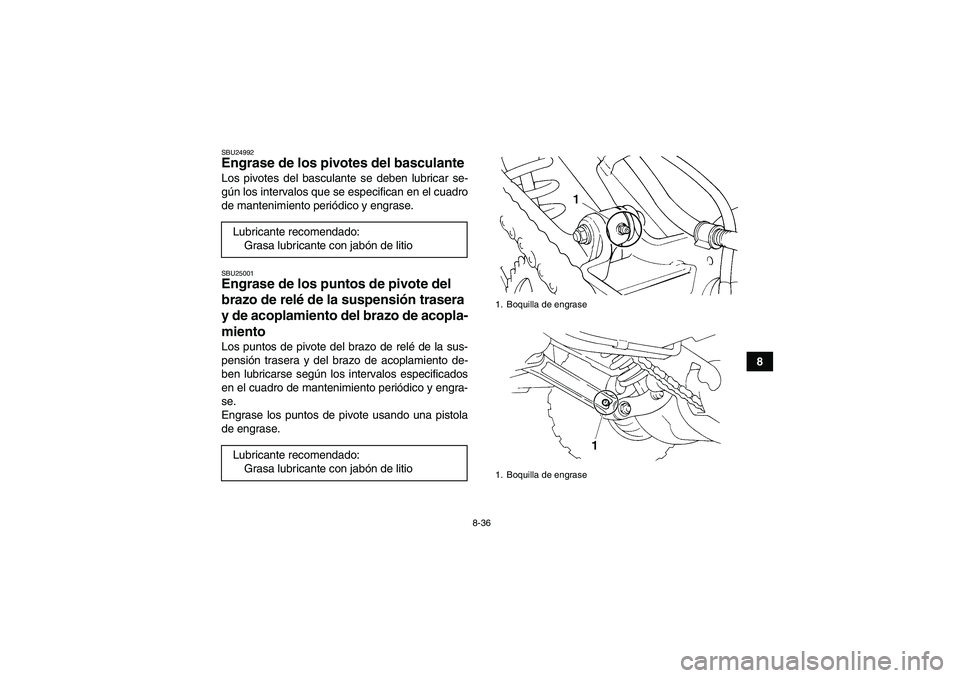

8-36
8
SBU24992Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.SBU25001Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1. Boquilla de engrase
U5YT64S0.book Page 36 Friday, April 6, 2007 7:49 PM

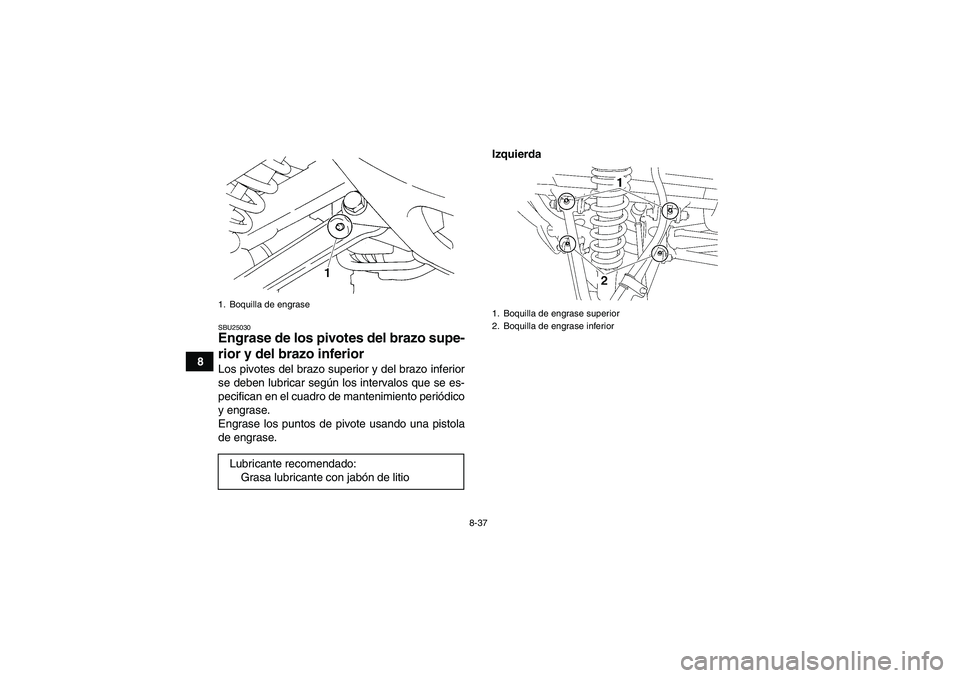

8-37
8
SBU25030Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
Engrase los puntos de pivote usando una pistola
de engrase.Izquierda1. Boquilla de engraseLubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
U5YT64S0.book Page 37 Friday, April 6, 2007 7:49 PM
