Page 105 of 142
8-22

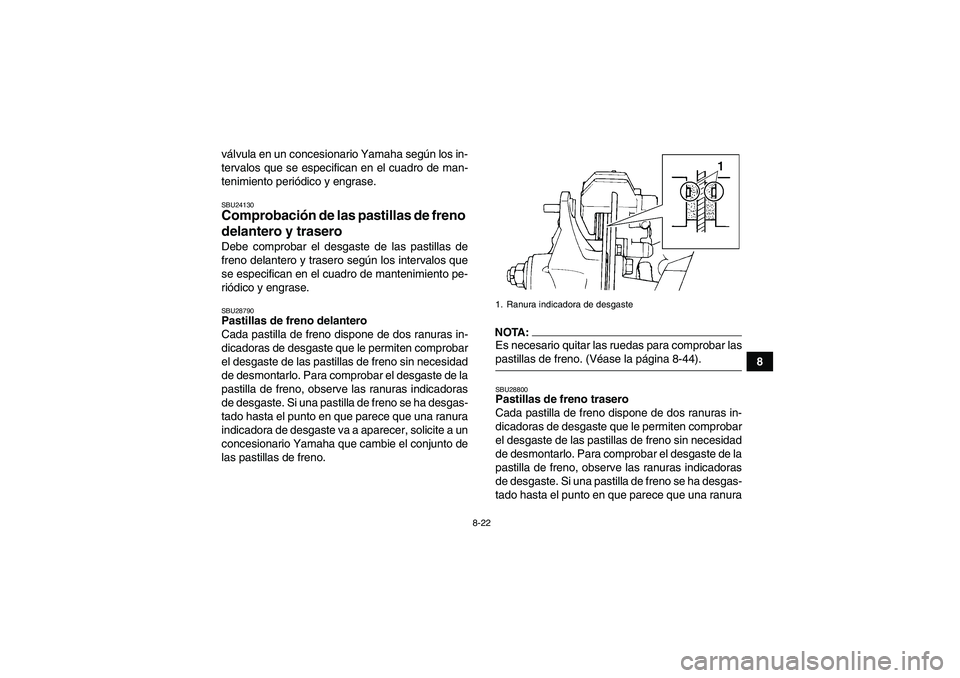

8 válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU24130Comprobación de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.SBU28790Pastillas de freno delantero
Cada pastilla de freno dispone de dos ranuras in-
dicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que parece que una ranura
indicadora de desgaste va a aparecer, solicite a un
concesionario Yamaha que cambie el conjunto de
las pastillas de freno.
NOTA:Es necesario quitar las ruedas para comprobar laspastillas de freno. (Véase la página 8-44).SBU28800Pastillas de freno trasero
Cada pastilla de freno dispone de dos ranuras in-
dicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que parece que una ranura1. Ranura indicadora de desgaste
U5YT64S0.book Page 22 Friday, April 6, 2007 7:49 PM
Page 106 of 142
8-23

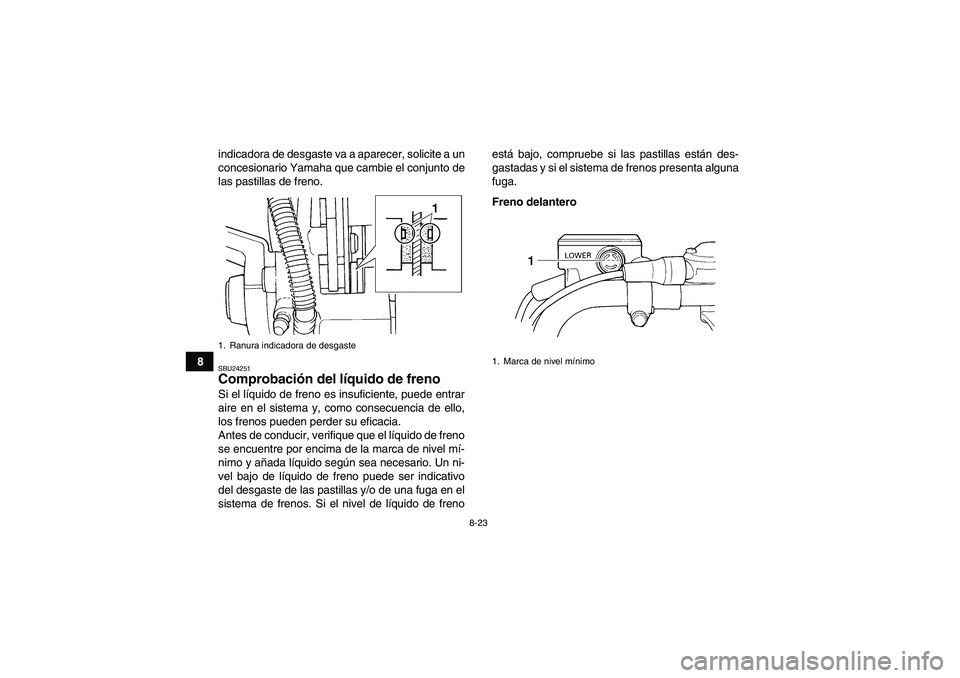

8indicadora de desgaste va a aparecer, solicite a un
concesionario Yamaha que cambie el conjunto de
las pastillas de freno.
SBU24251Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de frenoestá bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.
Freno delantero1. Ranura indicadora de desgaste
1. Marca de nivel mínimo
U5YT64S0.book Page 23 Friday, April 6, 2007 7:49 PM
Page 107 of 142
8-24

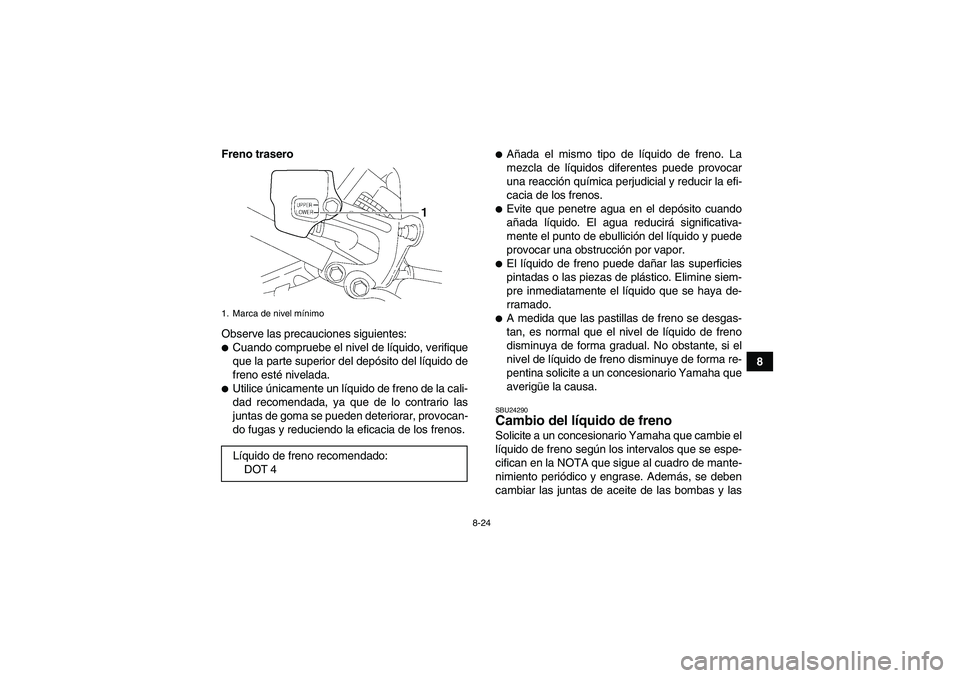

8 Freno trasero
Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.
Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.SBU24290Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y las
1. Marca de nivel mínimoLíquido de freno recomendado:
DOT 4
U5YT64S0.book Page 24 Friday, April 6, 2007 7:49 PM
Page 108 of 142
8-25

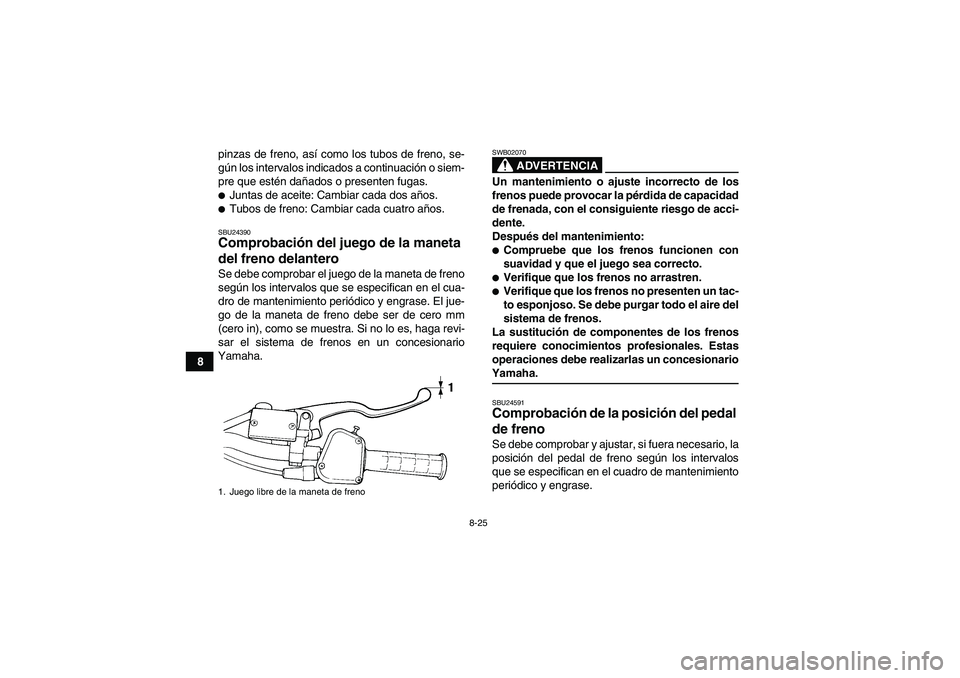

8pinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.
Juntas de aceite: Cambiar cada dos años.Tubos de freno: Cambiar cada cuatro años.SBU24390Comprobación del juego de la maneta
del freno delantero Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. El jue-
go de la maneta de freno debe ser de cero mm
(cero in), como se muestra. Si no lo es, haga revi-
sar el sistema de frenos en un concesionario
Yamaha.
ADVERTENCIA
SWB02070Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.Verifique que los frenos no arrastren.Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU24591Comprobación de la posición del pedal
de freno Se debe comprobar y ajustar, si fuera necesario, la
posición del pedal de freno según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
1. Juego libre de la maneta de frenoU5YT64S0.book Page 25 Friday, April 6, 2007 7:49 PM
Page 109 of 142
8-26

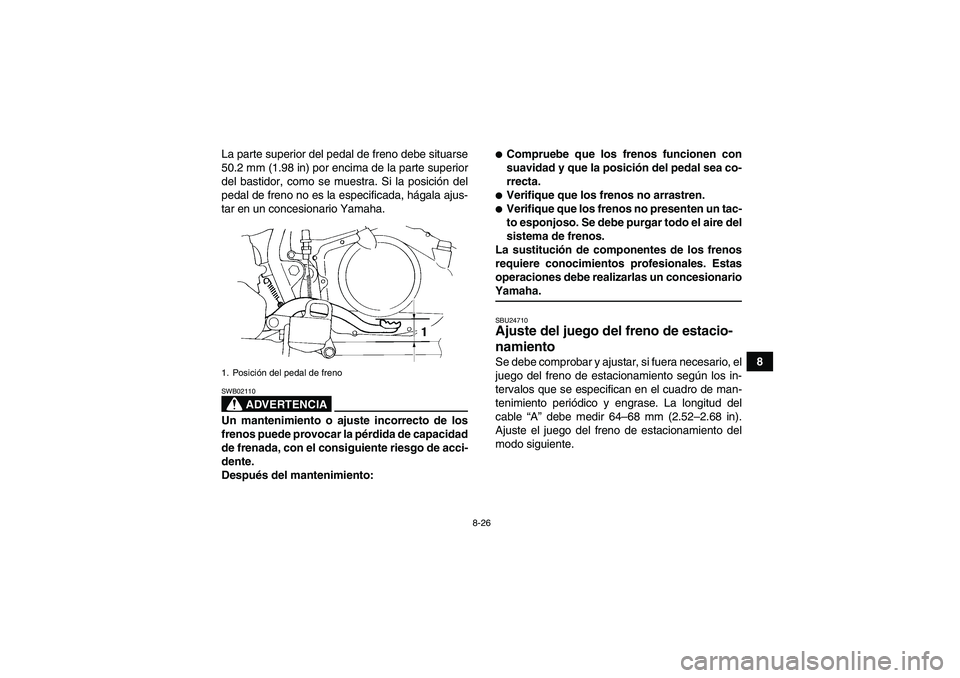

8 La parte superior del pedal de freno debe situarse
50.2 mm (1.98 in) por encima de la parte superior
del bastidor, como se muestra. Si la posición del
pedal de freno no es la especificada, hágala ajus-
tar en un concesionario Yamaha.
ADVERTENCIA
SWB02110Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:
Compruebe que los frenos funcionen con
suavidad y que la posición del pedal sea co-
rrecta.Verifique que los frenos no arrastren.Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionarioYamaha.SBU24710Ajuste del juego del freno de estacio-
namiento Se debe comprobar y ajustar, si fuera necesario, el
juego del freno de estacionamiento según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. La longitud del
cable “A” debe medir 64–68 mm (2.52–2.68 in).
Ajuste el juego del freno de estacionamiento del
modo siguiente.
1. Posición del pedal de frenoU5YT64S0.book Page 26 Friday, April 6, 2007 7:49 PM
Page 110 of 142
8-27

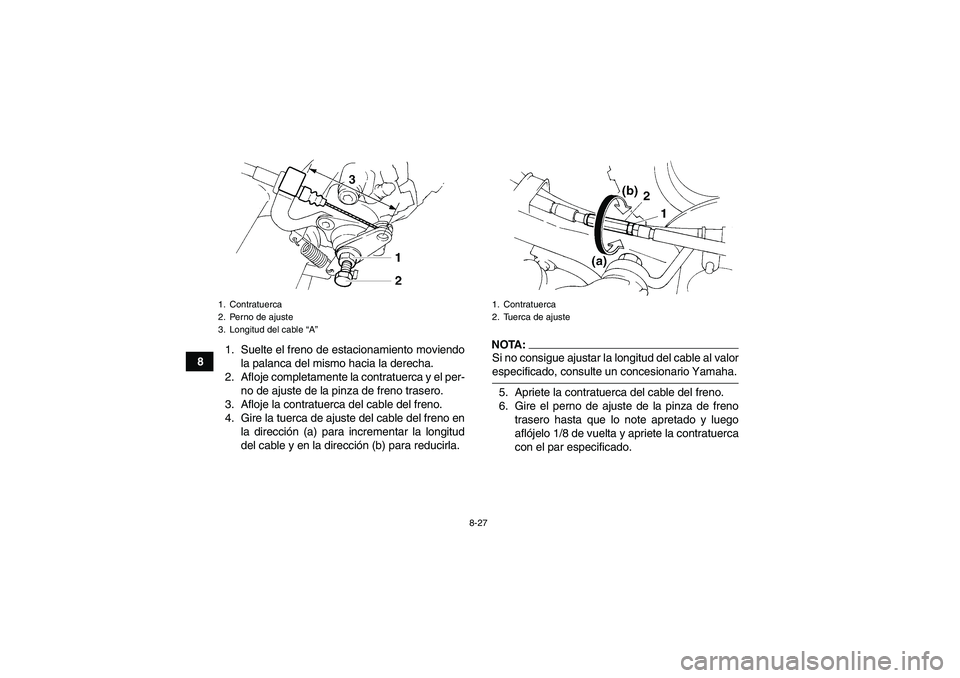

81. Suelte el freno de estacionamiento moviendo
la palanca del mismo hacia la derecha.
2. Afloje completamente la contratuerca y el per-
no de ajuste de la pinza de freno trasero.
3. Afloje la contratuerca del cable del freno.
4. Gire la tuerca de ajuste del cable del freno en
la dirección (a) para incrementar la longitud
del cable y en la dirección (b) para reducirla.
NOTA:Si no consigue ajustar la longitud del cable al valorespecificado, consulte un concesionario Yamaha.
5. Apriete la contratuerca del cable del freno.
6. Gire el perno de ajuste de la pinza de freno
trasero hasta que lo note apretado y luego
aflójelo 1/8 de vuelta y apriete la contratuerca
con el par especificado.
1. Contratuerca
2. Perno de ajuste
3. Longitud del cable “A”
1. Contratuerca
2. Tuerca de ajuste
U5YT64S0.book Page 27 Friday, April 6, 2007 7:49 PM
Page 111 of 142
8-28
8

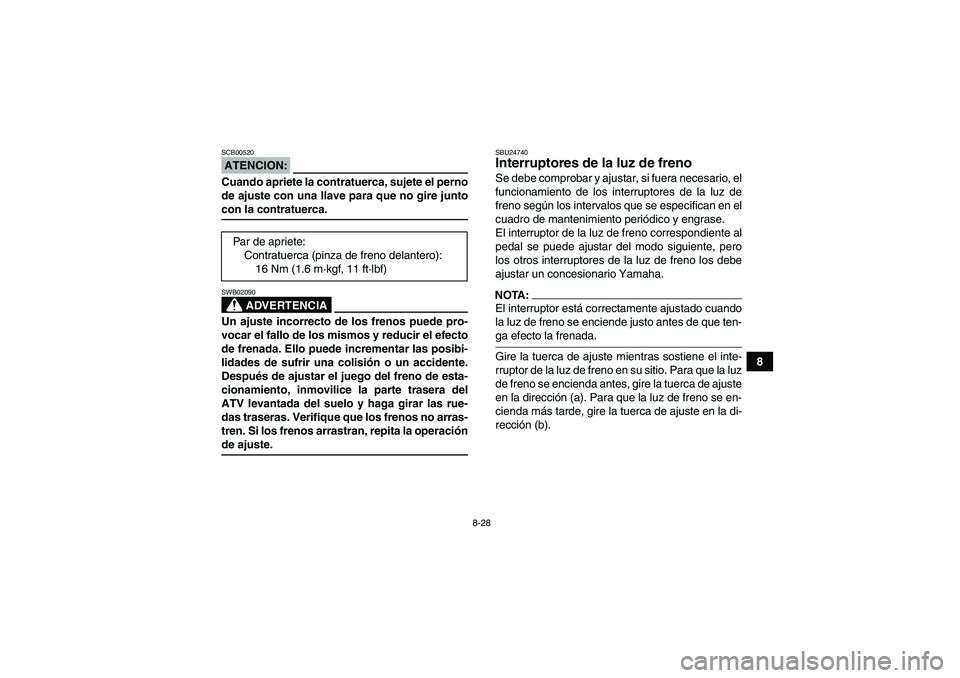

ATENCION:SCB00520Cuando apriete la contratuerca, sujete el perno
de ajuste con una llave para que no gire juntocon la contratuerca.
ADVERTENCIA
SWB02090Un ajuste incorrecto de los frenos puede pro-
vocar el fallo de los mismos y reducir el efecto
de frenada. Ello puede incrementar las posibi-
lidades de sufrir una colisión o un accidente.
Después de ajustar el juego del freno de esta-
cionamiento, inmovilice la parte trasera del
ATV levantada del suelo y haga girar las rue-
das traseras. Verifique que los frenos no arras-
tren. Si los frenos arrastran, repita la operaciónde ajuste.
SBU24740Interruptores de la luz de freno Se debe comprobar y ajustar, si fuera necesario, el
funcionamiento de los interruptores de la luz de
freno según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero
los otros interruptores de la luz de freno los debe
ajustar un concesionario Yamaha.NOTA:El interruptor está correctamente ajustado cuando
la luz de freno se enciende justo antes de que ten-ga efecto la frenada.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno en su sitio. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en la di-
rección (b). Par de apriete:
Contratuerca (pinza de freno delantero):
16 Nm (1.6 m·kgf, 11 ft·lbf)
U5YT64S0.book Page 28 Friday, April 6, 2007 7:49 PM
Page 112 of 142
8-29
8

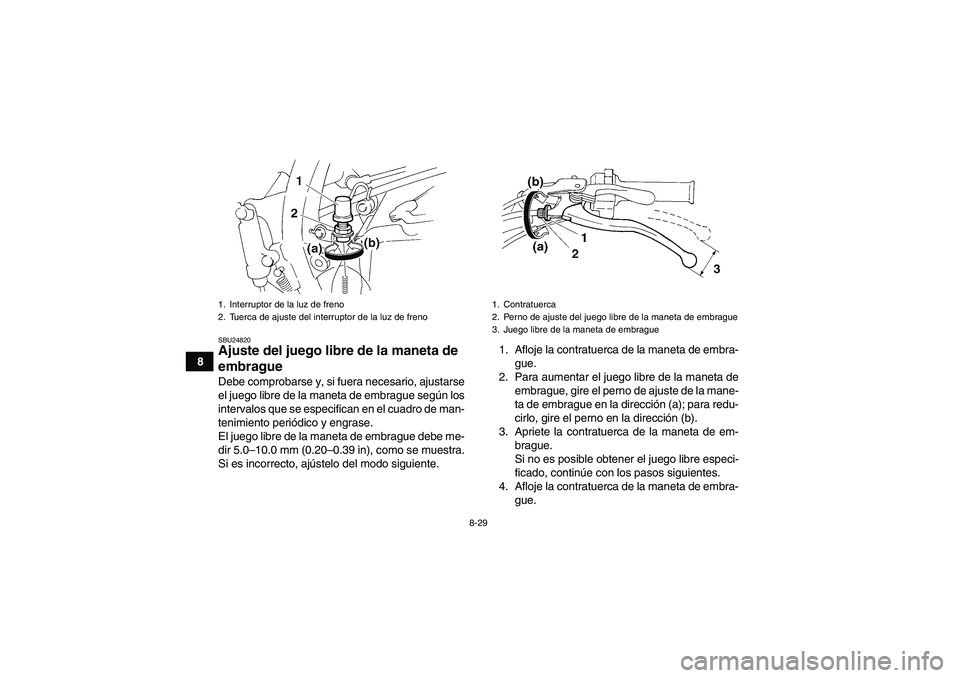

SBU24820Ajuste del juego libre de la maneta de
embrague Debe comprobarse y, si fuera necesario, ajustarse
el juego libre de la maneta de embrague según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre de la maneta de embrague debe me-
dir 5.0–10.0 mm (0.20–0.39 in), como se muestra.
Si es incorrecto, ajústelo del modo siguiente.1. Afloje la contratuerca de la maneta de embra-
gue.
2. Para aumentar el juego libre de la maneta de
embrague, gire el perno de ajuste de la mane-
ta de embrague en la dirección (a); para redu-
cirlo, gire el perno en la dirección (b).
3. Apriete la contratuerca de la maneta de em-
brague.
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
4. Afloje la contratuerca de la maneta de embra-
gue.1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de freno
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de embrague
3. Juego libre de la maneta de embrague
U5YT64S0.book Page 29 Friday, April 6, 2007 7:49 PM
