2008 YAMAHA YBR125 Manuale de Empleo (in Spanish)

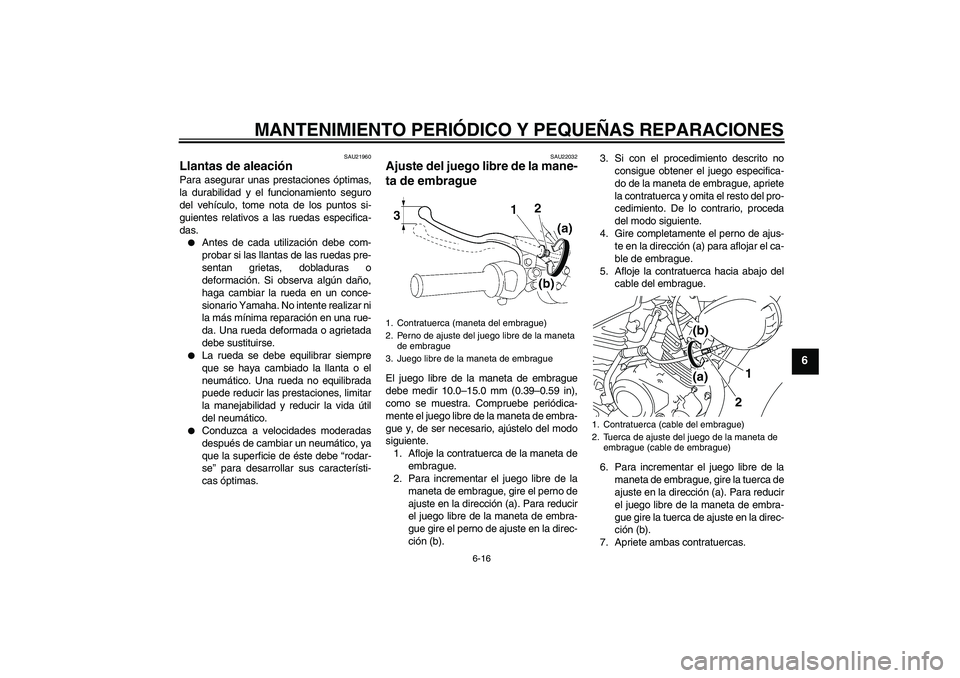

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22032
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de
embrague.
2. Para incrementar el juego libre de la
maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).3. Si con el procedimiento descrito no
consigue obtener el juego especifica-
do de la maneta de embrague, apriete
la contratuerca y omita el resto del pro-
cedimiento. De lo contrario, proceda
del modo siguiente.
4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Afloje la contratuerca hacia abajo del
cable del embrague.
6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete ambas contratuercas.1. Contratuerca (maneta del embrague)
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Juego libre de la maneta de embrague
1. Contratuerca (cable del embrague)
2. Tuerca de ajuste del juego de la maneta de
embrague (cable de embrague)
1
2
(a) (b)
U27SS0S0.book Page 16 Thursday, February 21, 2008 10:21 AM

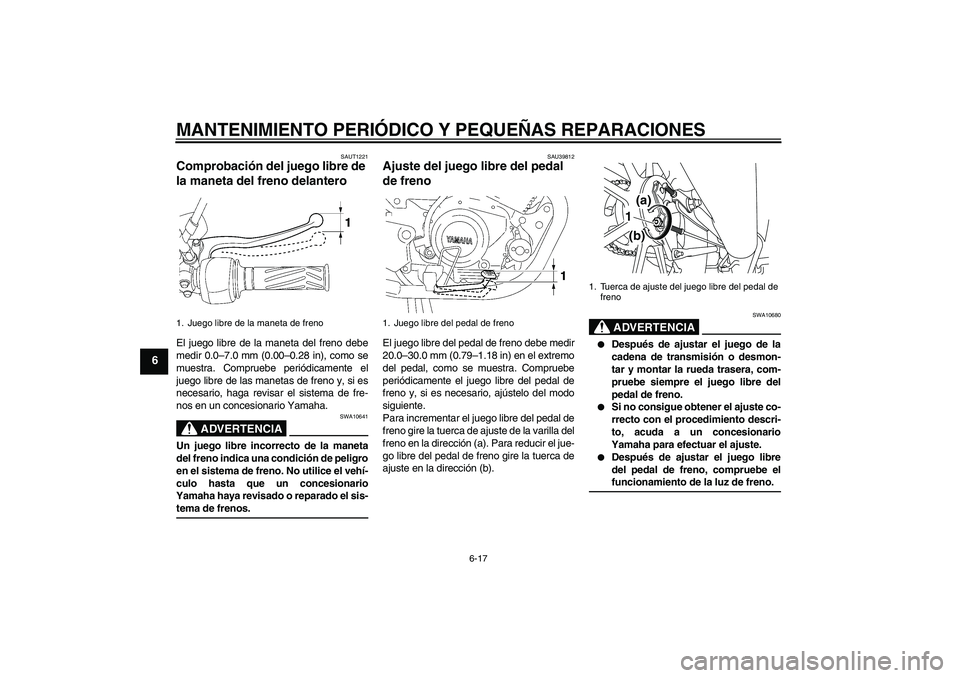

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAUT1221
Comprobación del juego libre de
la maneta del freno delantero El juego libre de la maneta del freno debe
medir 0.0–7.0 mm (0.00–0.28 in), como se
muestra. Compruebe periódicamente el
juego libre de las manetas de freno y, si es
necesario, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
ADVERTENCIA
SWA10641
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisado o reparado el sis-tema de frenos.
SAU39812
Ajuste del juego libre del pedal
de freno El juego libre del pedal de freno debe medir
20.0–30.0 mm (0.79–1.18 in) en el extremo
del pedal, como se muestra. Compruebe
periódicamente el juego libre del pedal de
freno y, si es necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre del pedal de
freno gire la tuerca de ajuste de la varilla del
freno en la dirección (a). Para reducir el jue-
go libre del pedal de freno gire la tuerca de
ajuste en la dirección (b).
ADVERTENCIA
SWA10680


Después de ajustar el juego de la
cadena de transmisión o desmon-
tar y montar la rueda trasera, com-
pruebe siempre el juego libre del
pedal de freno.


Si no consigue obtener el ajuste co-
rrecto con el procedimiento descri-
to, acuda a un concesionario
Yamaha para efectuar el ajuste.


Después de ajustar el juego libre
del pedal de freno, compruebe elfuncionamiento de la luz de freno.
1. Juego libre de la maneta de freno
1. Juego libre del pedal de freno
1. Tuerca de ajuste del juego libre del pedal de
freno
1(a)
(b)
U27SS0S0.book Page 17 Thursday, February 21, 2008 10:21 AM

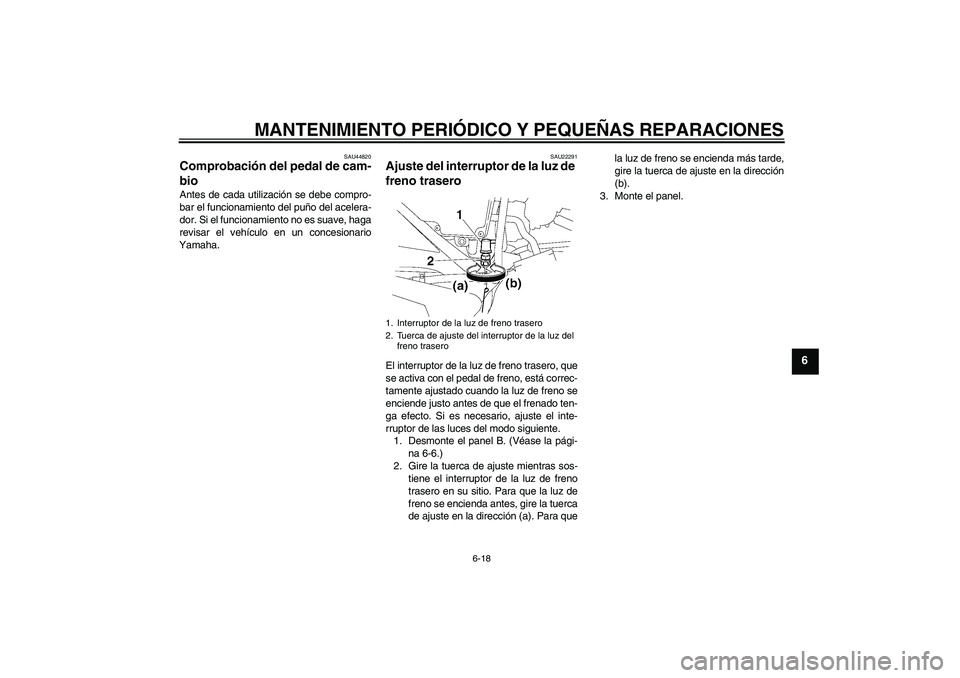

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
SAU44820
Comprobación del pedal de cam-
bio Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Si el funcionamiento no es suave, haga
revisar el vehículo en un concesionario
Yamaha.
SAU22291
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
1. Desmonte el panel B. (Véase la pági-
na 6-6.)
2. Gire la tuerca de ajuste mientras sos-
tiene el interruptor de la luz de freno
trasero en su sitio. Para que la luz de
freno se encienda antes, gire la tuerca
de ajuste en la dirección (a). Para quela luz de freno se encienda más tarde,
gire la tuerca de ajuste en la dirección
(b).
3. Monte el panel.1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
U27SS0S0.book Page 18 Thursday, February 21, 2008 10:21 AM

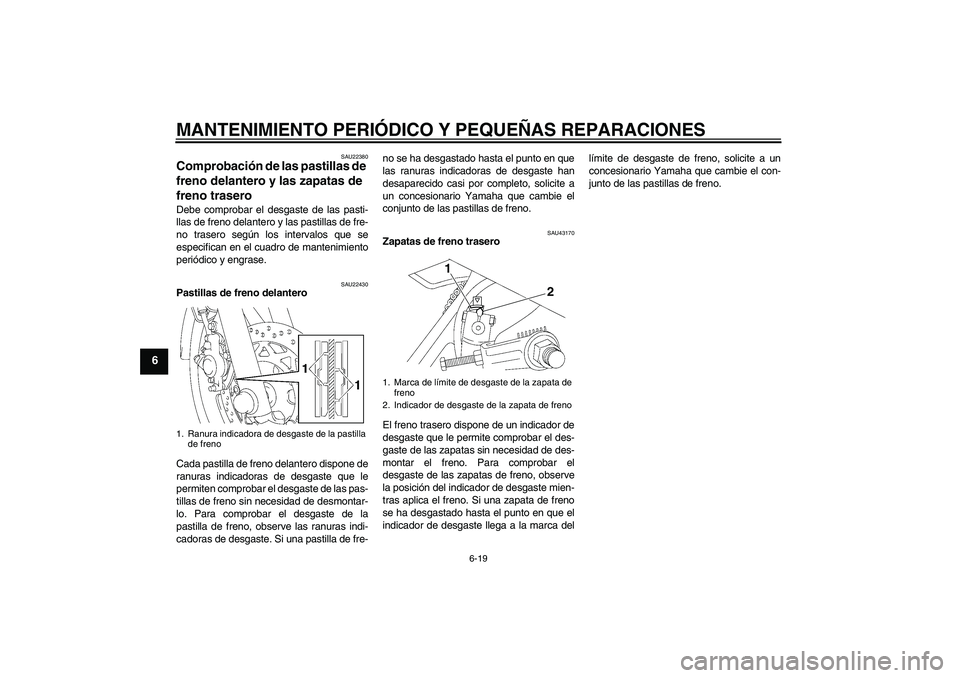

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
SAU22380
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y las pastillas de fre-
no trasero según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-no se ha desgastado hasta el punto en que
las ranuras indicadoras de desgaste han
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU43170
Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la marca dellímite de desgaste de freno, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Marca de límite de desgaste de la zapata de
freno
2. Indicador de desgaste de la zapata de freno
1
2
U27SS0S0.book Page 19 Thursday, February 21, 2008 10:21 AM

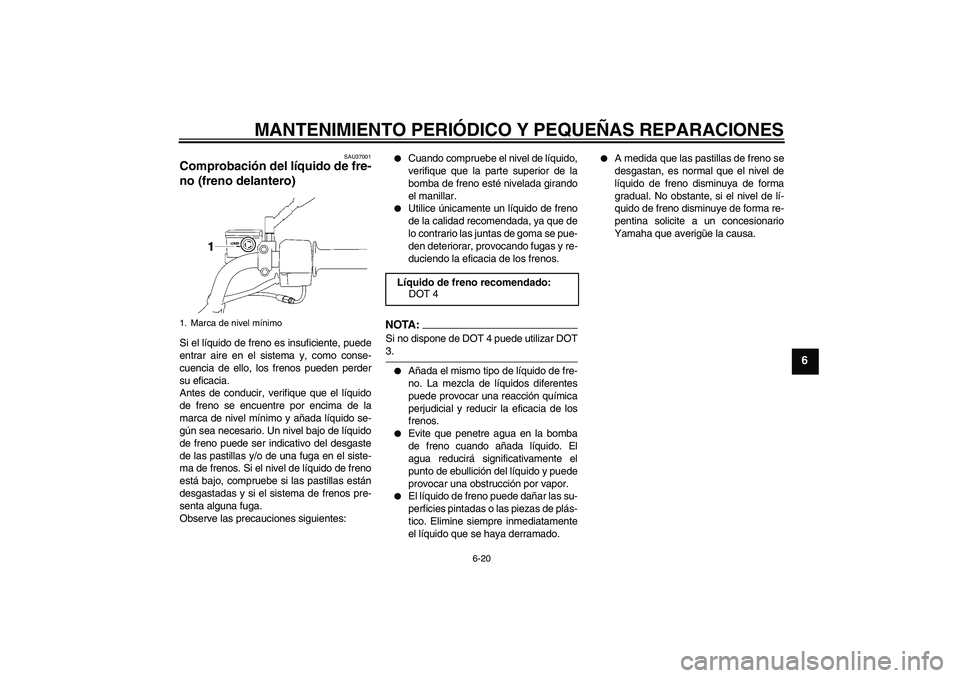

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
SAU37001
Comprobación del líquido de fre-
no (freno delantero) Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
Observe las precauciones siguientes:


Cuando compruebe el nivel de líquido,
verifique que la parte superior de la
bomba de freno esté nivelada girando
el manillar.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
NOTA:Si no dispone de DOT 4 puede utilizar DOT3.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en la bomba
de freno cuando añada líquido. El
agua reducirá significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U27SS0S0.book Page 20 Thursday, February 21, 2008 10:21 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU22720
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de la bomba y la pinza de
freno, así como el tubo de freno, según los
intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubo de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22793
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Mida el juego de la cadena de transmi-
sión como se muestra.5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU37112
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca de ajuste del juego del
pedal de freno, la tuerca del tirante y la
tuerca del eje.1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)
U27SS0S0.book Page 21 Thursday, February 21, 2008 10:21 AM

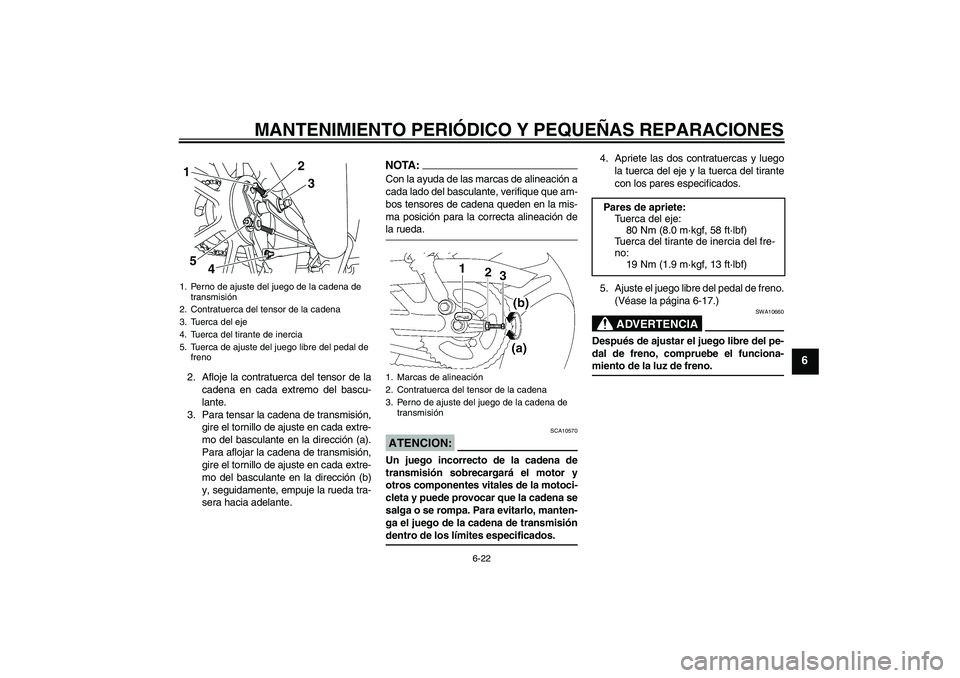

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
2. Afloje la contratuerca del tensor de la
cadena en cada extremo del bascu-
lante.
3. Para tensar la cadena de transmisión,
gire el tornillo de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el tornillo de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.
NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación dela rueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena se
salga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisióndentro de los límites especificados.4. Apriete las dos contratuercas y luego
la tuerca del eje y la tuerca del tirante
con los pares especificados.
5. Ajuste el juego libre del pedal de freno.
(Véase la página 6-17.)
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca del tensor de la cadena
3. Tuerca del eje
4. Tuerca del tirante de inercia
5. Tuerca de ajuste del juego libre del pedal de
freno
4
5 12
3
1. Marcas de alineación
2. Contratuerca del tensor de la cadena
3. Perno de ajuste del juego de la cadena de
transmisión
Pares de apriete:
Tuerca del eje:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Tuerca del tirante de inercia del fre-
no:
19 Nm (1.9 m·kgf, 13 ft·lbf)
U27SS0S0.book Page 22 Thursday, February 21, 2008 10:21 AM

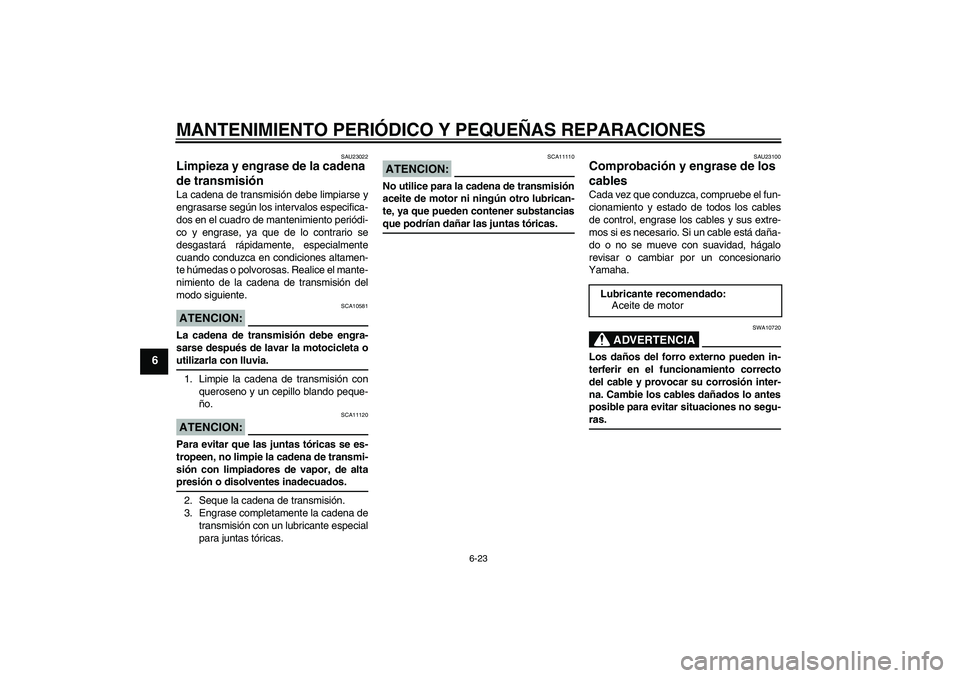

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU23022
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.Lubricante recomendado:
Aceite de motor
U27SS0S0.book Page 23 Thursday, February 21, 2008 10:21 AM
