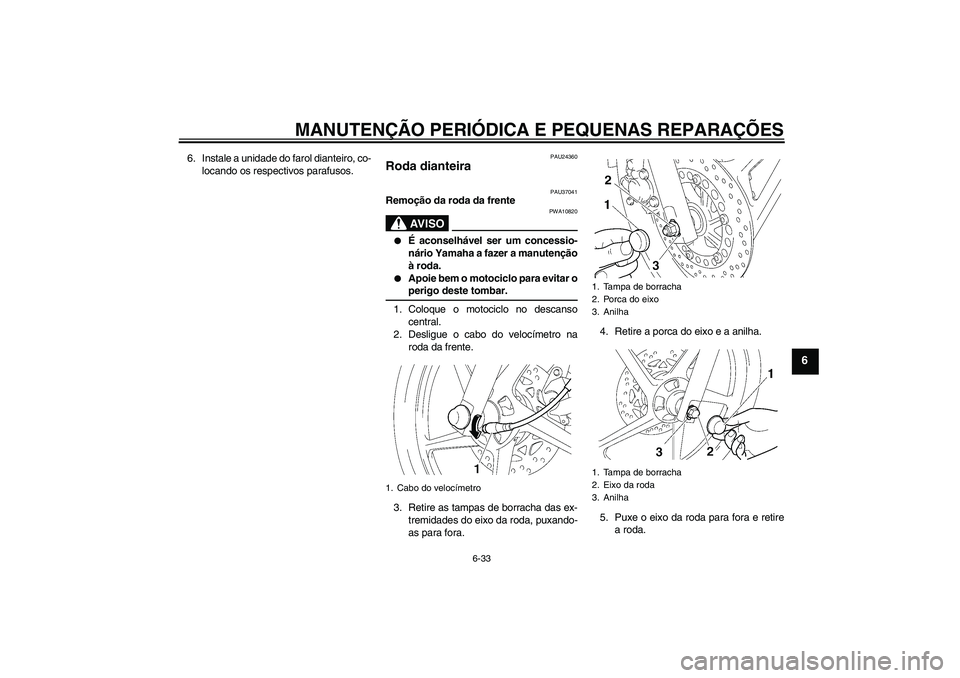

2008 YAMAHA YBR125 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
6. Instale a unidade do farol dianteiro, co-
locando os respectivos parafusos.
PAU24360
Roda dianteira
PAU37041
Remoção da roda da frente
AV I S O
PWA10820


É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.


Apoie bem o motociclo para evitar operigo deste tombar.
1. Coloque o motociclo no descanso
central.
2. Desligue o cabo do velocímetro na
roda da frente.
3. Retire as tampas de borracha das ex-
tremidades do eixo da roda, puxando-
as para fora.4. Retire a porca do eixo e a anilha.
5. Puxe o eixo da roda para fora e retire
a roda.
1. Cabo do velocímetro
1. Tampa de borracha
2. Porca do eixo
3. Anilha
1. Tampa de borracha
2. Eixo da roda
3. Anilha
U27SP0P0.book Page 33 Thursday, February 21, 2008 1:40 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
PRECAUÇÃO:
PCA11070
Não accione o travão depois de a roda
ter sido retirada juntamente com o disco
do travão, caso contrário as pastilhas dotravão serão forçadas a fechar.
PAU37030
Instalação da roda da frente
1. Instale o módulo de engrenagens do
velocímetro no cubo da roda de modo
a que os prolongamentos se engre-
nem nas fendas.
2. Levante a roda entre as pernas da for-
quilha.NOTA:Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de in-
serir o disco do travão e de que a fenda nomódulo de engrenagens do velocímetro en-
caixa sobre o retentor na perna da forqui-
lha.
3. Introduza o eixo da roda, certificando-
se de que a anilha do lado esquerdo
está instalada com o lado biselado vi-
rado para fora, e depois instale a por-
ca do eixo.
4. Retire o motociclo do descanso cen-
tral para que a roda da frente fique
apoiada no chão.
5. Aperte a porca do eixo em conformi-
dade com o binário especificado e de-
pois instale as duas tampas de
borracha de modo que fiquem encai-
xadas por cima das anilhas.6. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
7. Ligue o cabo do velocímetro.
1. Módulo de engrenagens do velocímetro
1. Retentor do módulo de engrenagens do ve-
locímetro
Binário de aperto:
Porca do eixo:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U27SP0P0.book Page 34 Thursday, February 21, 2008 1:40 PM

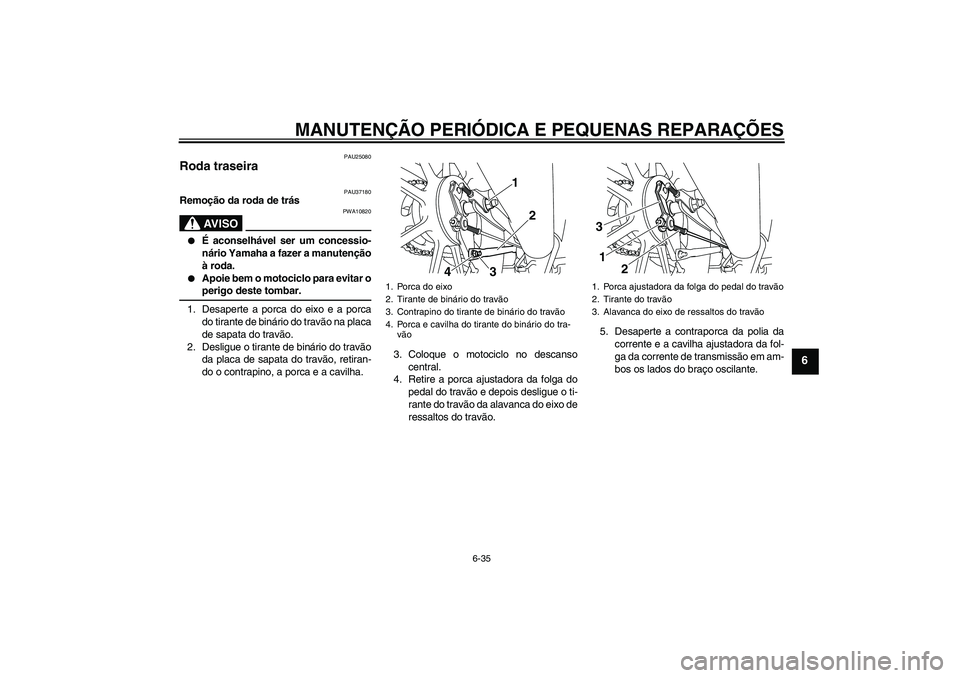

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU25080
Roda traseira
PAU37180
Remoção da roda de trás
AV I S O
PWA10820


É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.


Apoie bem o motociclo para evitar operigo deste tombar.
1. Desaperte a porca do eixo e a porca
do tirante de binário do travão na placa
de sapata do travão.
2. Desligue o tirante de binário do travão
da placa de sapata do travão, retiran-
do o contrapino, a porca e a cavilha.3. Coloque o motociclo no descanso
central.
4. Retire a porca ajustadora da folga do
pedal do travão e depois desligue o ti-
rante do travão da alavanca do eixo de
ressaltos do travão.5. Desaperte a contraporca da polia da
corrente e a cavilha ajustadora da fol-
ga da corrente de transmissão em am-
bos os lados do braço oscilante.
1. Porca do eixo
2. Tirante de binário do travão
3. Contrapino do tirante de binário do travão
4. Porca e cavilha do tirante do binário do tra-
vão
32 1
4
1. Porca ajustadora da folga do pedal do travão
2. Tirante do travão
3. Alavanca do eixo de ressaltos do travão1
23
U27SP0P0.book Page 35 Thursday, February 21, 2008 1:40 PM

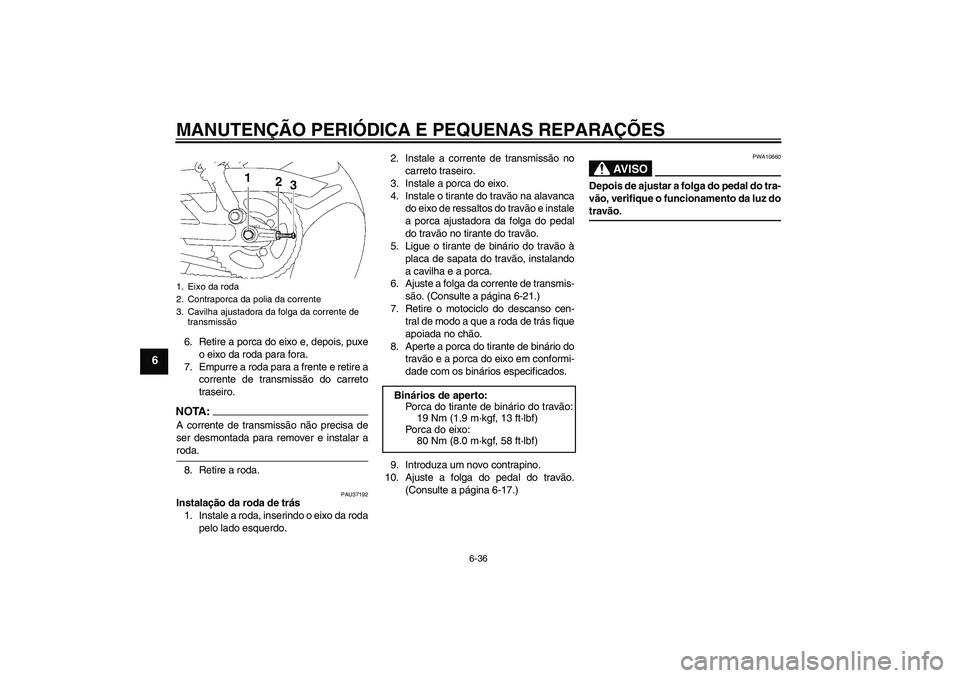

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
6. Retire a porca do eixo e, depois, puxe
o eixo da roda para fora.
7. Empurre a roda para a frente e retire a
corrente de transmissão do carreto
traseiro.NOTA:A corrente de transmissão não precisa de
ser desmontada para remover e instalar aroda.
8. Retire a roda.
PAU37192
Instalação da roda de trás
1. Instale a roda, inserindo o eixo da roda
pelo lado esquerdo.2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo.
4. Instale o tirante do travão na alavanca
do eixo de ressaltos do travão e instale
a porca ajustadora da folga do pedal
do travão no tirante do travão.
5. Ligue o tirante de binário do travão à
placa de sapata do travão, instalando
a cavilha e a porca.
6. Ajuste a folga da corrente de transmis-
são. (Consulte a página 6-21.)
7. Retire o motociclo do descanso cen-
tral de modo a que a roda de trás fique
apoiada no chão.
8. Aperte a porca do tirante de binário do
travão e a porca do eixo em conformi-
dade com os binários especificados.
9. Introduza um novo contrapino.
10. Ajuste a folga do pedal do travão.
(Consulte a página 6-17.)
AV I S O
PWA10660
Depois de ajustar a folga do pedal do tra-
vão, verifique o funcionamento da luz dotravão.
1. Eixo da roda
2. Contraporca da polia da corrente
3. Cavilha ajustadora da folga da corrente de
transmissão
Binários de aperto:
Porca do tirante de binário do travão:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Porca do eixo:
80 Nm (8.0 m·kgf, 58 ft·lbf)
U27SP0P0.book Page 36 Thursday, February 21, 2008 1:40 PM

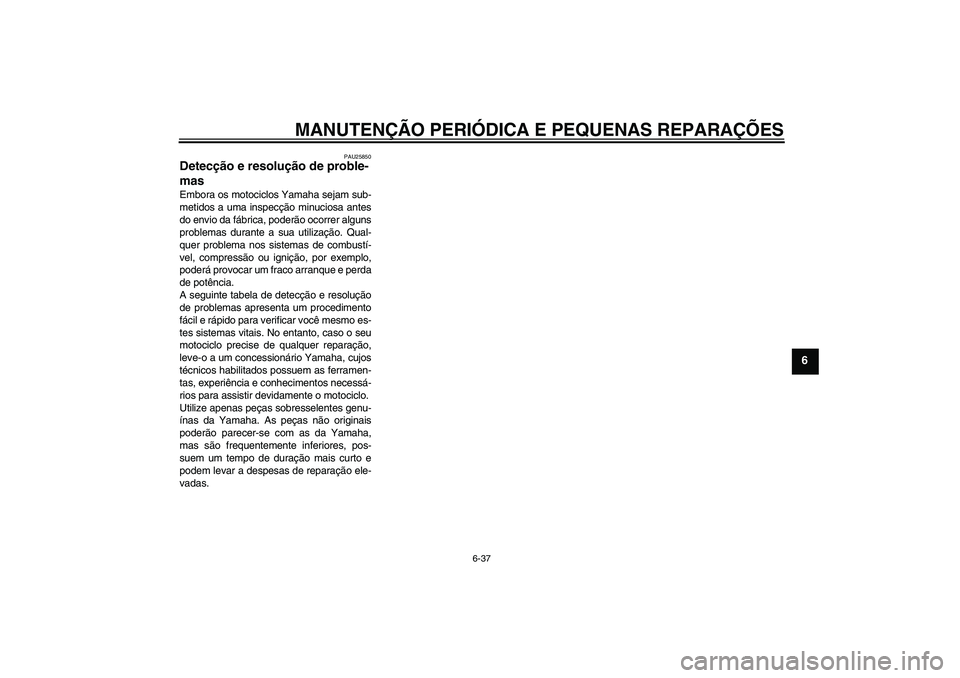

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6
PAU25850
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
U27SP0P0.book Page 37 Thursday, February 21, 2008 1:40 PM

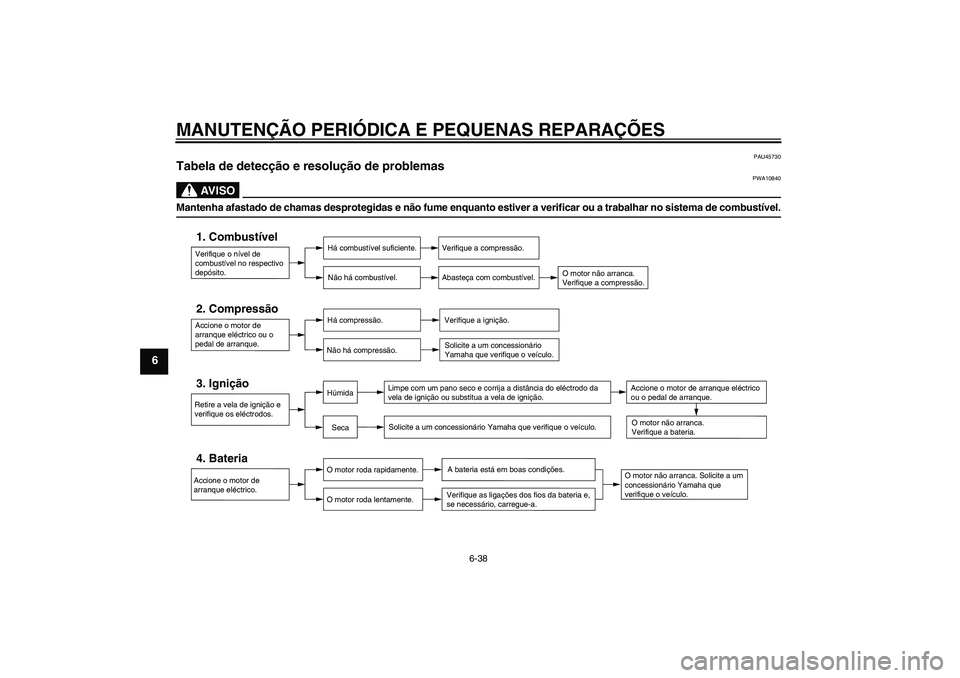

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-38
6
PAU45730
Tabela de detecção e resolução de problemas
AV I S O
PWA10840
Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível.
Verifique o nível de
combustível no respectivo
depósito.Accione o motor de
arranque eléctrico ou o
pedal de arranque.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico
ou o pedal de arranque.
U27SP0P0.book Page 38 Thursday, February 21, 2008 1:40 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO:
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU26002
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo a tampa da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, carretos, correntede transmissão e eixos das rodas. En-
xagúe sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO:
PCA10771


Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.


Uma limpeza inadequada pode da-
nificar as peças plásticas como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc. Utilize um pano ou
esponja macia limpa com um deter-
gente suave e água para limpar os
plásticos.


Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
U27SP0P0.book Page 1 Thursday, February 21, 2008 1:40 PM

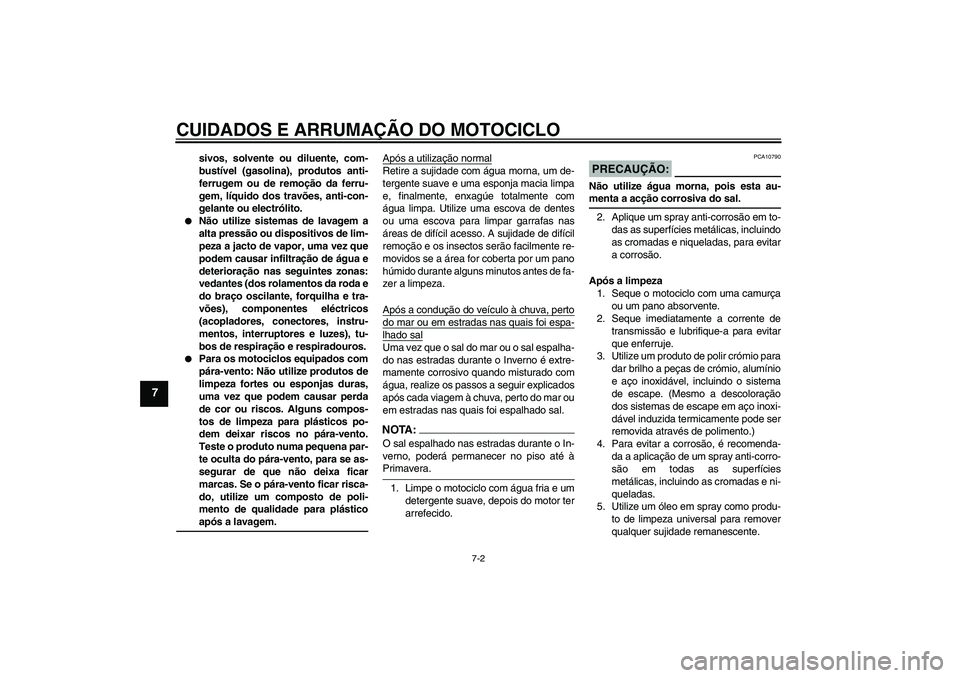

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou electrólito.


Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.


Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.
Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plásticoapós a lavagem.Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera.
1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PRECAUÇÃO:
PCA10790
Não utilize água morna, pois esta au-menta a acção corrosiva do sal.
2. Aplique um spray anti-corrosão em to-
das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
U27SP0P0.book Page 2 Thursday, February 21, 2008 1:40 PM
