ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Boîtier à fusibles
2. Fusible de connecteur pour accessoire CC
3. Fusible du système de signalisation
4. Fusible d’allumage
5. Fusible de sauvegarde (compteur kilométri-
que, montre et immobilisateur antivol)
6. Fusible du bloc de commande électronique
(ECU)
7. Fusible de phare
8. Fusible des feux de stationnement
9. Fusible de rechange
Fusibles spécifiés:
Fusible principal:
50.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
25.0 A
Fusible du système d’injection de
carburant:
15.0 A
Fusible du bloc de commande élec-
tronique (ECU):
10.0 A
Fusible du connecteur pour acces-
soire à courant continu:
3.0 A
Fusible des feux de stationnement:
10.0 A
Fusible de sauvegarde:
10.0 A
U5C4F2F0.book Page 24 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU38452
Remplacement d’une ampoule
de phare Le phare est équipé de deux ampoules de
quartz. Si l’ampoule du feu de route ou du
feu de croisement grille, la remplacer
comme suit :
Dépose de l’optique de phare
1. Déposer le cache du corps de phare
après avoir retiré ses vis.2. Débrancher la fiche rapide illustrée.
3. Déposer l’optique de phare après
avoir retiré les vis.Remplacement de l’ampoule de feu de
route1. Déposer le cache du porte-ampoule
de phare en le tournant dans le sens
inverse des aiguilles d’une montre.
1. Ampoule de feu de croisement
2. Ampoule de feu de route
1. Vis
2. Cache du corps de phare
1. Fiche rapide
1. Vis
1. Cache du porte-ampoule de phare
U5C4F2F0.book Page 25 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
2. Déconnecter la fiche rapide du phare,
puis décrocher le porte-ampoule de
phare.
3. Retirer l’ampoule défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10650
Veiller à ne pas endommager les pièces
suivantes :


Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.5. Connecter la fiche rapide, puis monter
le cache du porte-ampoule de phare
en le tournant dans le sens des
aiguilles d’une montre.
Remplacement de l’ampoule de feu de croi-
sement1. Débrancher la fiche rapide du phare,
puis retirer l’ampoule défectueuse en
la tournant dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
1. Fiche rapide de phare
2. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
1. Fiche rapide de phare
2. Ampoule de phare
U5C4F2F0.book Page 26 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
2. Remettre l’ampoule en place en la
tournant dans le sens des aiguilles
d’une montre.ATTENTION:
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.3. Brancher la fiche rapide du phare.
Repose de l’optique de phare
1. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
2. Connecter la fiche rapide au cache du
corps de phare.
3. Remettre le cache du corps de phare
en place en le fixant à l’aide de ses vis.
4. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24181
Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
1. Ne pas toucher le verre de l’ampoule.
U5C4F2F0.book Page 27 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FAU38380
Remplacement d’une ampoule
de clignotant 1. Déposer la lentille du clignotant en re-
tirant la vis, puis en tournant la lentille
dans le sens inverse des aiguilles
d’une montre.
2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remonter la lentille en la tournant
dans le sens des aiguilles d’une mon-
tre, puis en remontant la vis.
ATTENTION:
FCA11190
Ne pas serrer la vis à l’excès afin de nepas risquer de casser la lentille.
FAU24330
Éclairage de la plaque d’immatri-
culation Si l’éclairage de la plaque d’immatriculation
ne s’allume pas, faire contrôler le circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
1. Vis
U5C4F2F0.book Page 28 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6

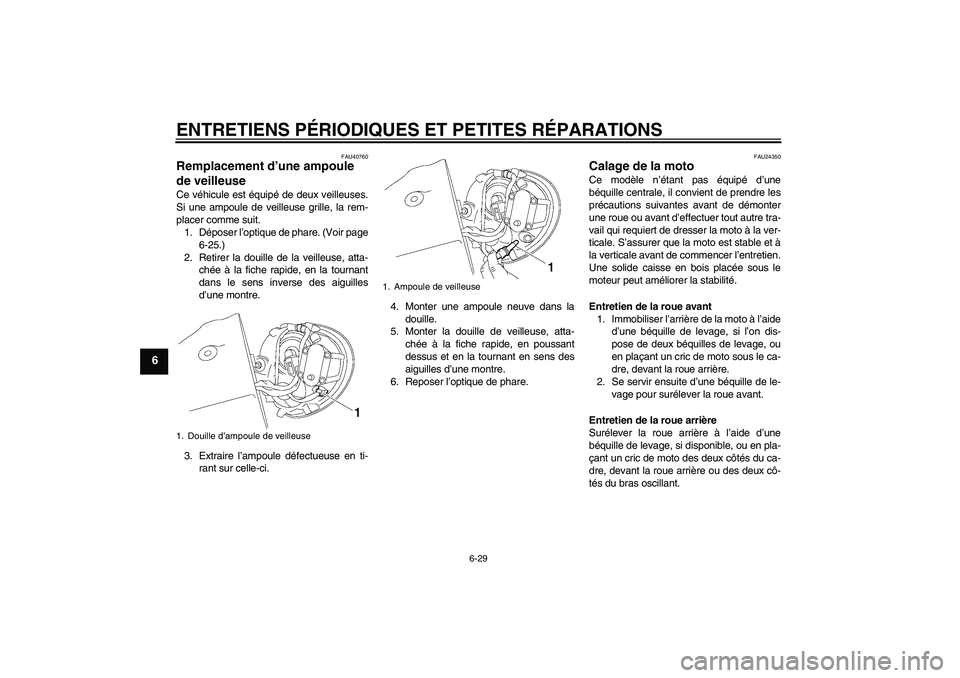

FAU40760
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer l’optique de phare. (Voir page
6-25.)
2. Retirer la douille de la veilleuse, atta-
chée à la fiche rapide, en la tournant
dans le sens inverse des aiguilles
d’une montre.
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.4. Monter une ampoule neuve dans la
douille.
5. Monter la douille de veilleuse, atta-
chée à la fiche rapide, en poussant
dessus et en la tournant en sens des
aiguilles d’une montre.
6. Reposer l’optique de phare.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Douille d’ampoule de veilleuse
1. Ampoule de veilleuse
U5C4F2F0.book Page 29 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
U5C4F2F0.book Page 30 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU42600
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
