REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6

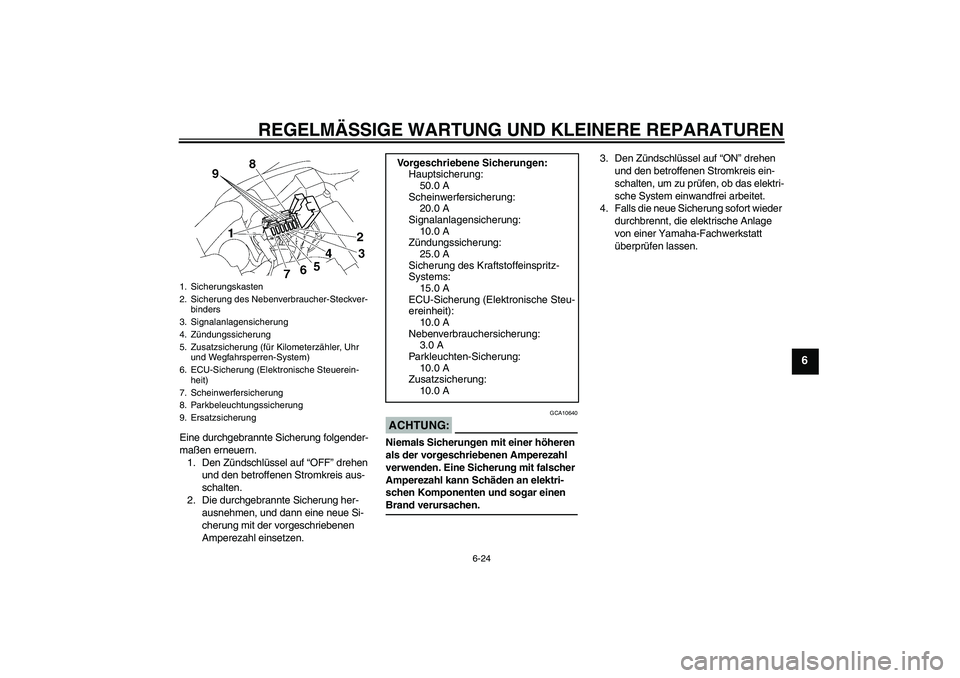

Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Sicherungskasten
2. Sicherung des Nebenverbraucher-Steckver-
binders
3. Signalanlagensicherung
4. Zündungssicherung
5. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
6. ECU-Sicherung (Elektronische Steuerein-
heit)
7. Scheinwerfersicherung
8. Parkbeleuchtungssicherung
9. Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
ECU-Sicherung (Elektronische Steu-
ereinheit):
10.0 A
Nebenverbrauchersicherung:
3.0 A
Parkleuchten-Sicherung:
10.0 A
Zusatzsicherung:
10.0 A
U5C4G2G0.book Page 24 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6

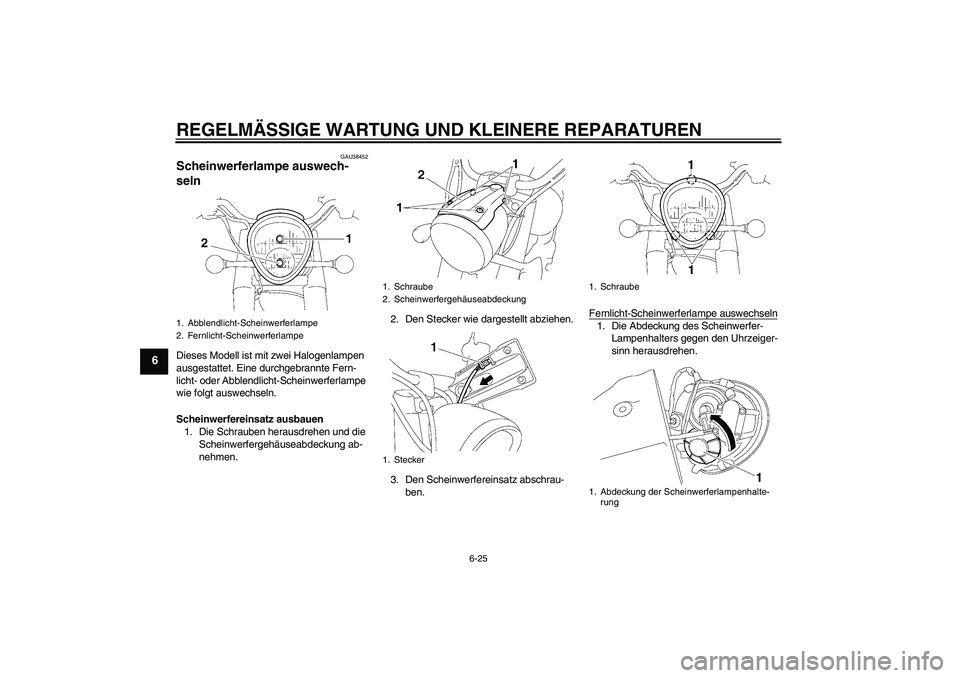

GAU38452
Scheinwerferlampe auswech-
seln Dieses Modell ist mit zwei Halogenlampen
ausgestattet. Eine durchgebrannte Fern-
licht- oder Abblendlicht-Scheinwerferlampe
wie folgt auswechseln.
Scheinwerfereinsatz ausbauen
1. Die Schrauben herausdrehen und die
Scheinwerfergehäuseabdeckung ab-
nehmen.2. Den Stecker wie dargestellt abziehen.
3. Den Scheinwerfereinsatz abschrau-
ben.Fernlicht-Scheinwerferlampe auswechseln
1. Die Abdeckung des Scheinwerfer-
Lampenhalters gegen den Uhrzeiger-
sinn herausdrehen.
1. Abblendlicht-Scheinwerferlampe
2. Fernlicht-Scheinwerferlampe
1. Schraube
2. Scheinwerfergehäuseabdeckung
1. Stecker
1. Schraube
1. Abdeckung der Scheinwerferlampenhalte-
rung
U5C4G2G0.book Page 25 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6

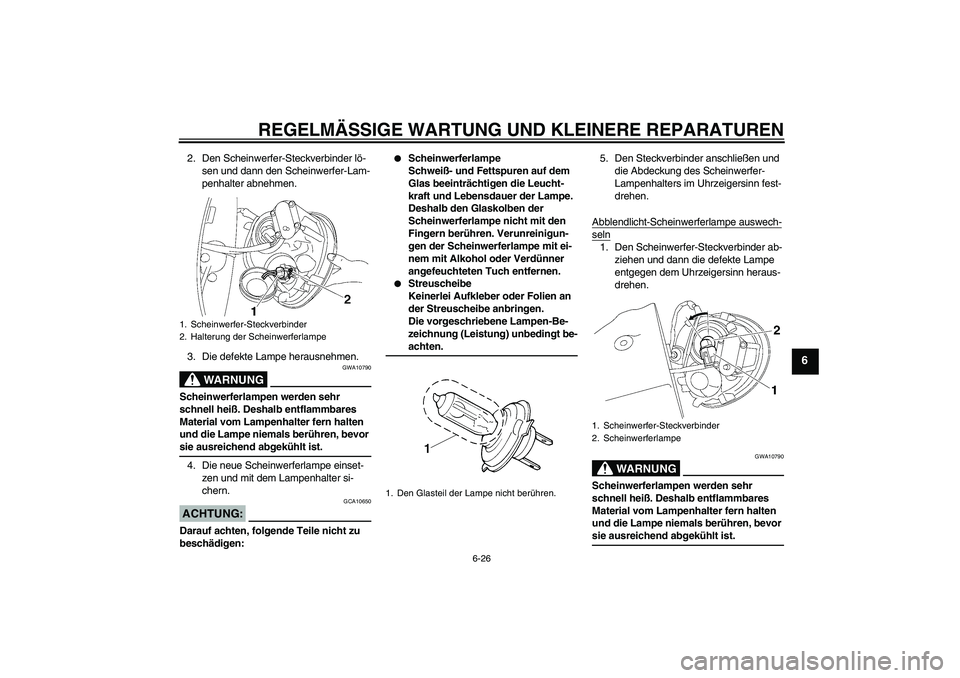

2. Den Scheinwerfer-Steckverbinder lö-
sen und dann den Scheinwerfer-Lam-
penhalter abnehmen.
3. Die defekte Lampe herausnehmen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:


Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.5. Den Steckverbinder anschließen und
die Abdeckung des Scheinwerfer-
Lampenhalters im Uhrzeigersinn fest-
drehen.
Abblendlicht-Scheinwerferlampe auswech-
seln1. Den Scheinwerfer-Steckverbinder ab-
ziehen und dann die defekte Lampe
entgegen dem Uhrzeigersinn heraus-
drehen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
1. Scheinwerfer-Steckverbinder
2. Scheinwerferlampe
U5C4G2G0.book Page 26 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6

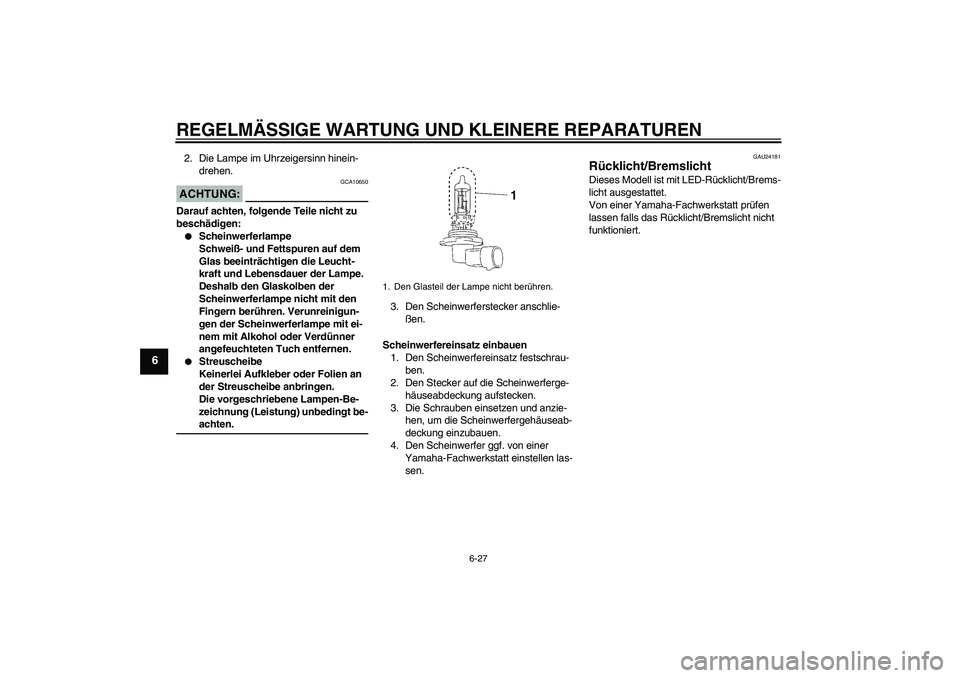

2. Die Lampe im Uhrzeigersinn hinein-
drehen.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.3. Den Scheinwerferstecker anschlie-
ßen.
Scheinwerfereinsatz einbauen
1. Den Scheinwerfereinsatz festschrau-
ben.
2. Den Stecker auf die Scheinwerferge-
häuseabdeckung aufstecken.
3. Die Schrauben einsetzen und anzie-
hen, um die Scheinwerfergehäuseab-
deckung einzubauen.
4. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
1. Den Glasteil der Lampe nicht berühren.
U5C4G2G0.book Page 27 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6

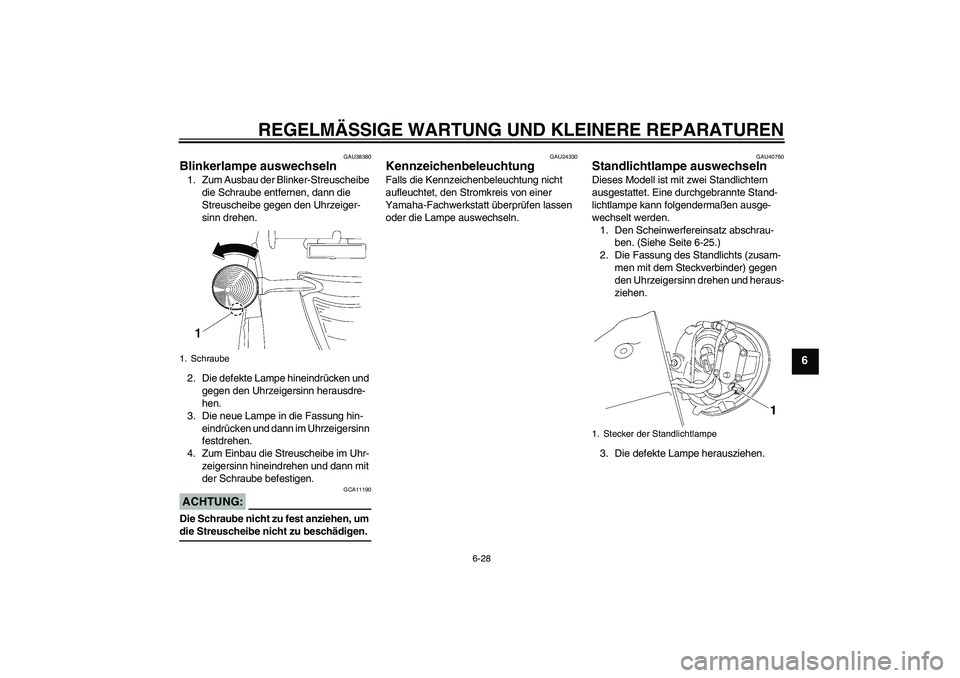

GAU38380
Blinkerlampe auswechseln 1. Zum Ausbau der Blinker-Streuscheibe
die Schraube entfernen, dann die
Streuscheibe gegen den Uhrzeiger-
sinn drehen.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Zum Einbau die Streuscheibe im Uhr-
zeigersinn hineindrehen und dann mit
der Schraube befestigen.ACHTUNG:
GCA11190
Die Schraube nicht zu fest anziehen, um die Streuscheibe nicht zu beschädigen.
GAU24330
Kennzeichenbeleuchtung Falls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU40760
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-25.)
2. Die Fassung des Standlichts (zusam-
men mit dem Steckverbinder) gegen
den Uhrzeigersinn drehen und heraus-
ziehen.
3. Die defekte Lampe herausziehen.
1. Schraube
1. Stecker der Standlichtlampe
U5C4G2G0.book Page 28 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6

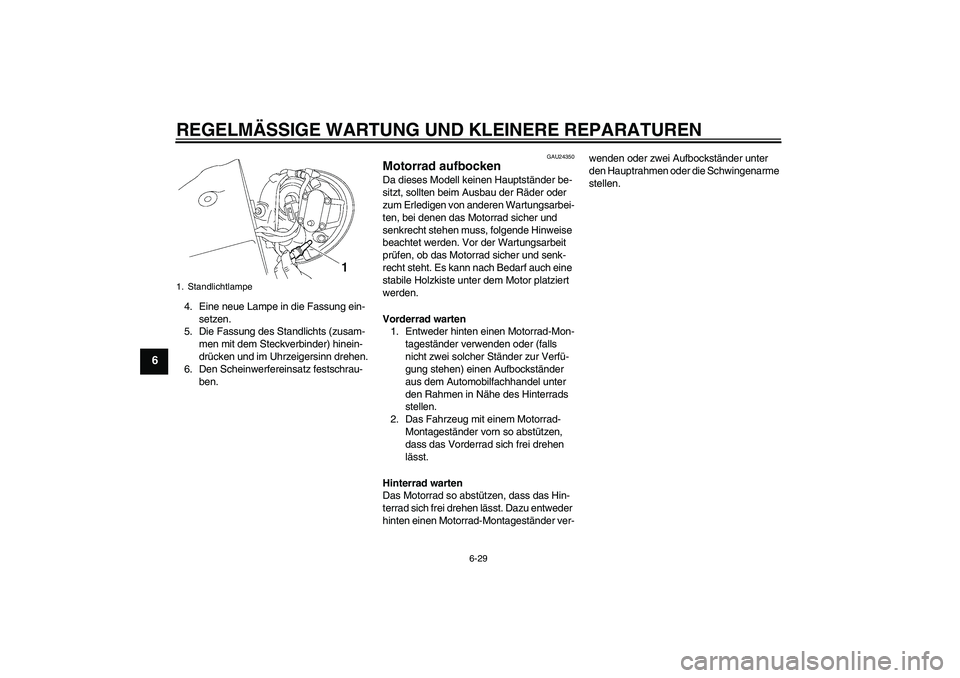

4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit dem Steckverbinder) hinein-
drücken und im Uhrzeigersinn drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. StandlichtlampeU5C4G2G0.book Page 29 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6

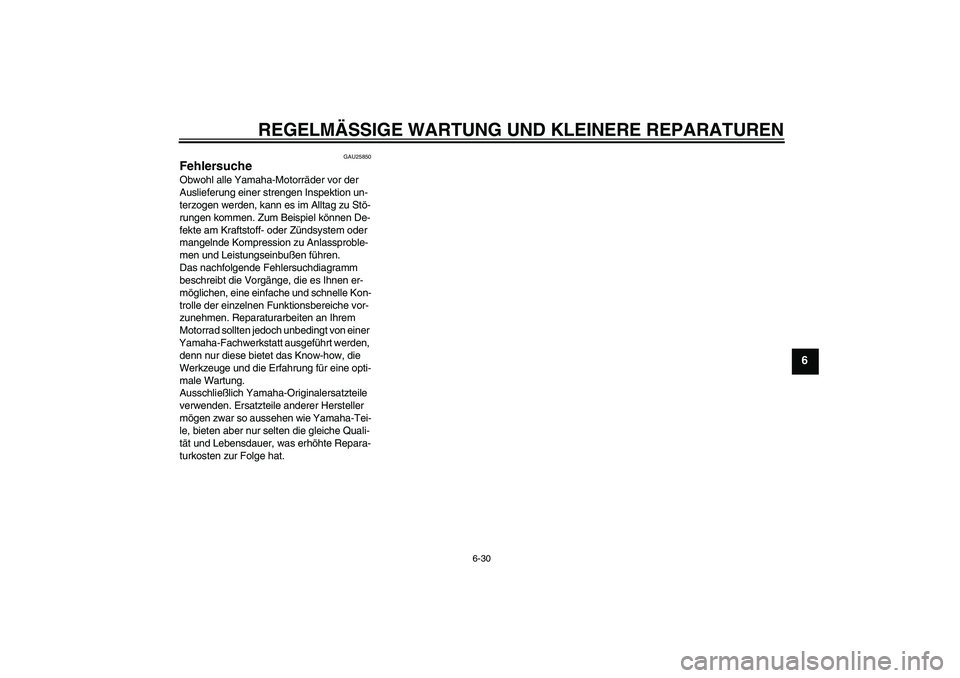

GAU25850
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
U5C4G2G0.book Page 30 Wednesday, September 12, 2007 9:36 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6

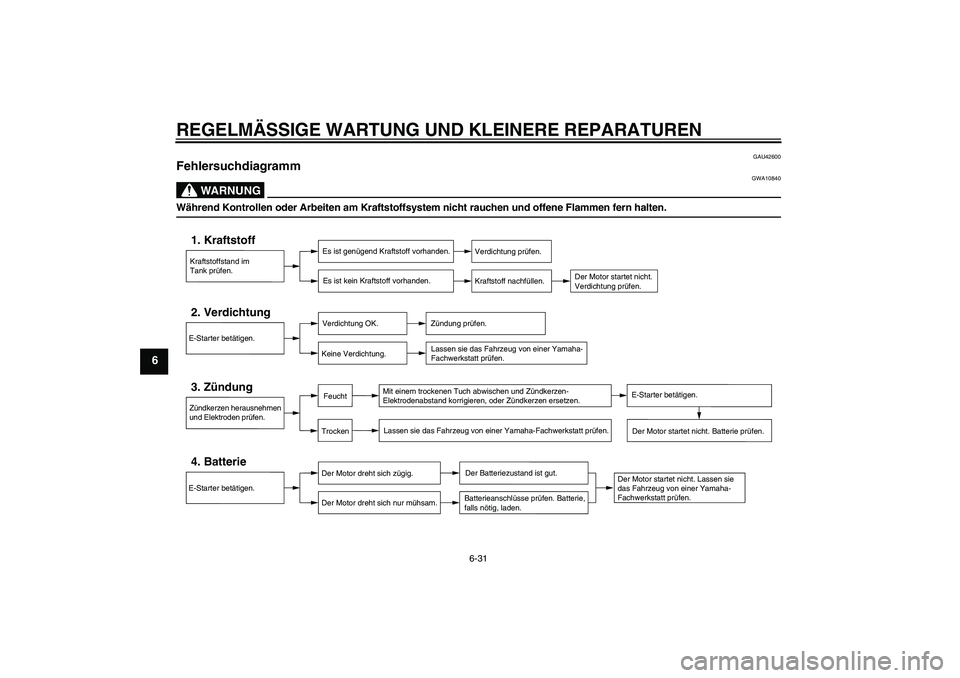

GAU42600
Fehlersuchdiagramm
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
