FAU22390
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU22400
Plaquettes de frein avant
1. Épaisseur de la garniture
S’assurer du bon état des plaquettes
de frein avant et mesurer l’épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l’épais-
seur d’une garniture est inférieure à
0,5 mm (0,02 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22520
Plaquettes de frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
Contrôler l’usure des plaquettes au
travers de l’orifice de contrôle, après
avoir retiré le bouchon. L’orifice de
contrôle permet de vérifier l’état des
plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes
en vérifiant la position de l’ergot tout
en actionnant le frein. Si une plaquet-
te de frein est usée au point que l’er-
got touche presque le disque de frein,
faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22580
Contrôle du niveau du
liquide de frein
1. Repère de niveau minimum
1. Repère de niveau minimum
Si le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent
se former dans le circuit de freinage,
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 65

ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes.
Si le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et l’é-
tanchéité du circuit de freinage.
Prendre les précautions suivantes :
●Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
●Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.
●Toujours faire l’appoint avec un
liquide de frein du même typeque celui qui se trouve dans le
circuit. Le mélange de liquides
différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
●Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provo-
quer un bouchon de vapeur ou
“vapor lock”.
●Le liquide de frein risque d’atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soig-
neusement toute trace de liquide
renversé.
●L’usure des plaquettes de frein
entraîne une baisse progressive
du niveau du liquide de frein.
Cependant, si le niveau du liqui-
de de frein diminue soudaine-
ment, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22720
Changement du liquide de
frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et
graissages périodiques. Il convient
également de faire remplacer les
bagues d’étanchéité du maître-cylin-
dre de frein et de l’étrier, ainsi que la
durite de frein aux fréquences indi-
quées ci-dessous ou chaque fois
qu’elles sont endommagées ou qu’e-
lles fuient.
●Bagues d’étanchéité : Remplacer
tous les deux ans.
●Durite de frein : Remplacer tous
les quatre ans.
Liquide de frein recommandé :
DOT 4
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 66

FAU23100
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et
l’état de tous les câbles de comman-
de avant chaque départ. Il faut en
outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un
câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler
et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FWA10720
s s
AVERTISEMENT
Une gaine endommagée va empê-
cher le bon fonctionnement du
câble et entraînera sa rouille. Rem-
placer dès que possible tout câble
endommagé afin d’éviter de créer
un état de conduite dangereux.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la
poignée des gaz avant chaque
départ. Il convient en outre de lubrifier
le câble aux fréquences spécifiées
dans le tableau des entretiens et
graissages périodiques.
FAU23171
Lubrification des leviers de
frein avant et arrière
Lubrifier l’articulation des leviers de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
ZAUM0061
Lubrifiant recommandé :
Huile moteur
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 67

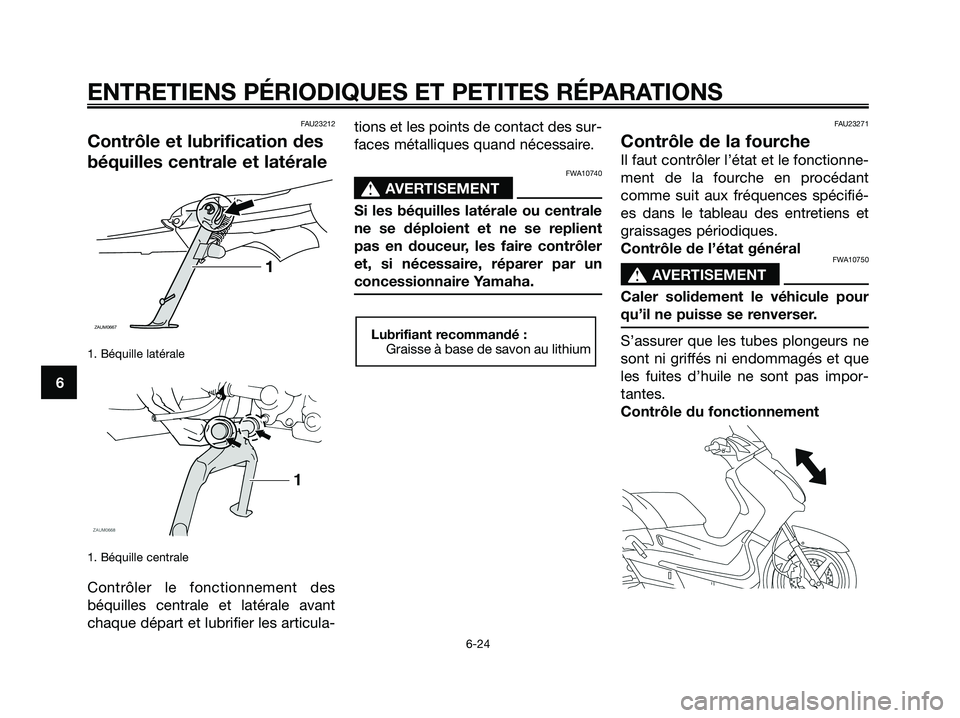

FAU23212
Contrôle et lubrification des
béquilles centrale et latérale
1. Béquille latérale
1. Béquille centrale
Contrôler le fonctionnement des
béquilles centrale et latérale avant
chaque départ et lubrifier les articula-tions et les points de contact des sur-
faces métalliques quand nécessaire.
FWA10740
s s
AVERTISEMENT
Si les béquilles latérale ou centrale
ne se déploient et ne se replient
pas en douceur, les faire contrôler
et, si nécessaire, réparer par un
concessionnaire Yamaha.
FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionne-
ment de la fourche en procédant
comme suit aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FWA10750
s s
AVERTISEMENT
Caler solidement le véhicule pour
qu’il ne puisse se renverser.
S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.
Contrôle du fonctionnementLubrifiant recommandé :
Graisse à base de savon au lithiumZAUM0667
1
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 68

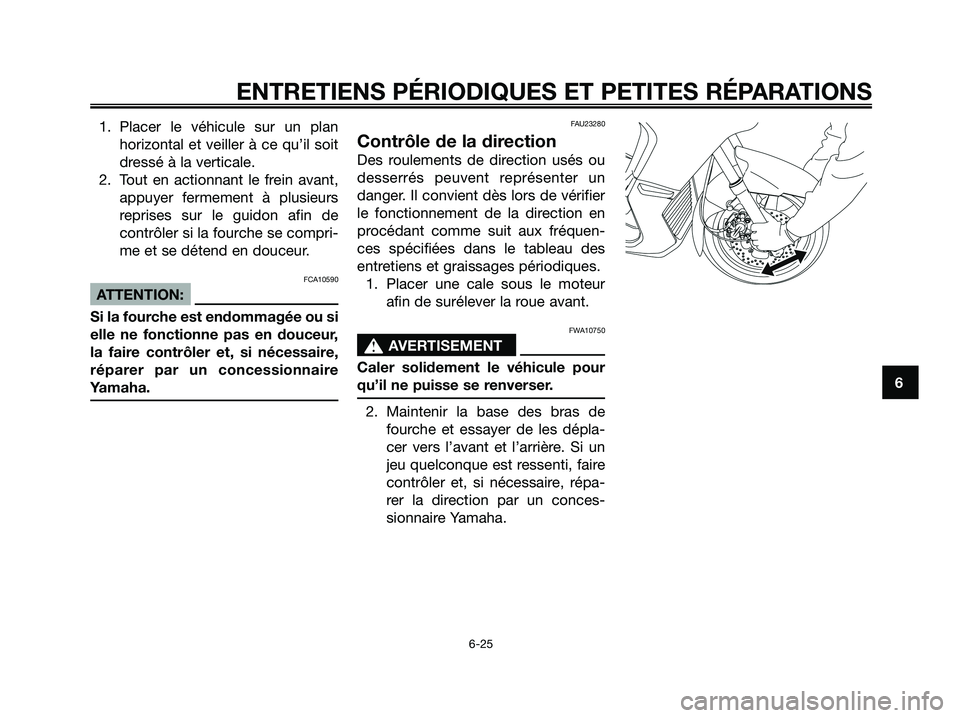

1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs
reprises sur le guidon afin de
contrôler si la fourche se compri-
me et se détend en douceur.
FCA10590
ATTENTION:
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur,
la faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou
desserrés peuvent représenter un
danger. Il convient dès lors de vérifier
le fonctionnement de la direction en
procédant comme suit aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques.
1. Placer une cale sous le moteur
afin de surélever la roue avant.
FWA10750
s s
AVERTISEMENT
Caler solidement le véhicule pour
qu’il ne puisse se renverser.
2. Maintenir la base des bras de
fourche et essayer de les dépla-
cer vers l’avant et l’arrière. Si un
jeu quelconque est ressenti, faire
contrôler et, si nécessaire, répa-
rer la direction par un conces-
sionnaire Yamaha.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 69

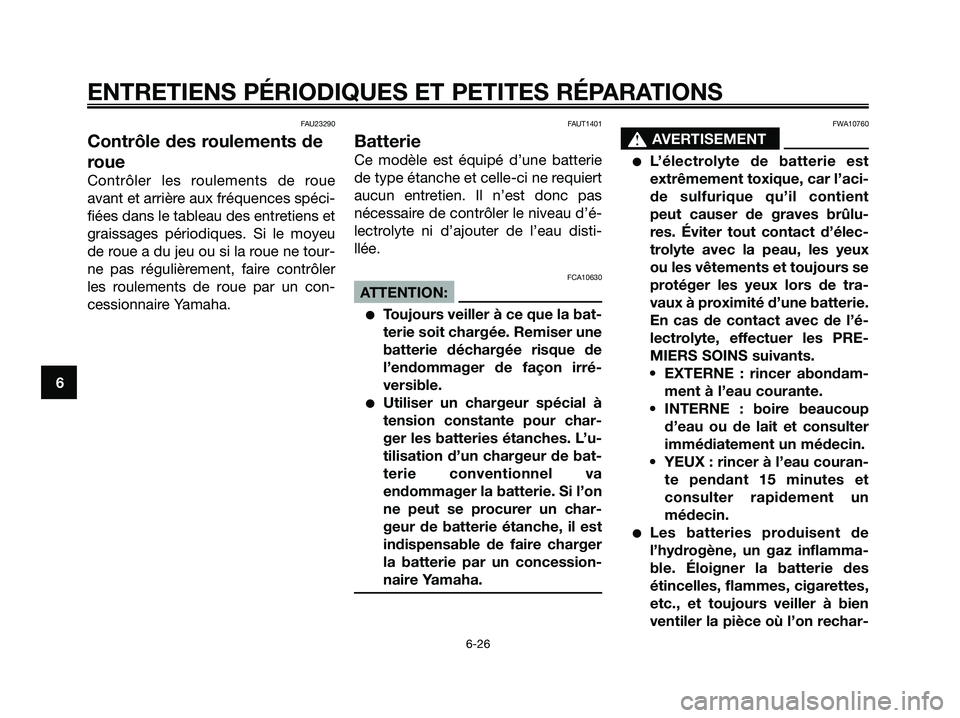

FAU23290
Contrôle des roulements de
roue
Contrôler les roulements de roue
avant et arrière aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tour-
ne pas régulièrement, faire contrôler
les roulements de roue par un con-
cessionnaire Yamaha.
FAUT1401
Batterie
Ce modèle est équipé d’une batterie
de type étanche et celle-ci ne requiert
aucun entretien. Il n’est donc pas
nécessaire de contrôler le niveau d’é-
lectrolyte ni d’ajouter de l’eau disti-
llée.
FCA10630
ATTENTION:
●Toujours veiller à ce que la bat-
terie soit chargée. Remiser une
batterie déchargée risque de
l’endommager de façon irré-
versible.
●Utiliser un chargeur spécial à
tension constante pour char-
ger les batteries étanches. L’u-
tilisation d’un chargeur de bat-
terie conventionnel va
endommager la batterie. Si l’on
ne peut se procurer un char-
geur de batterie étanche, il est
indispensable de faire charger
la batterie par un concession-
naire Yamaha.
FWA10760
s s
AVERTISEMENT
●L’électrolyte de batterie est
extrêmement toxique, car l’aci-
de sulfurique qu’il contient
peut causer de graves brûlu-
res. Éviter tout contact d’élec-
trolyte avec la peau, les yeux
ou les vêtements et toujours se
protéger les yeux lors de tra-
vaux à proximité d’une batterie.
En cas de contact avec de l’é-
lectrolyte, effectuer les PRE-
MIERS SOINS suivants.
• EXTERNE : rincer abondam-
ment à l’eau courante.
• INTERNE : boire beaucoup
d’eau ou de lait et consulter
immédiatement un médecin.
• YEUX : rincer à l’eau couran-
te pendant 15 minutes et
consulter rapidement un
médecin.
●Les batteries produisent de
l’hydrogène, un gaz inflamma-
ble. Éloigner la batterie des
étincelles, flammes, cigarettes,
etc., et toujours veiller à bien
ventiler la pièce où l’on rechar-
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 70

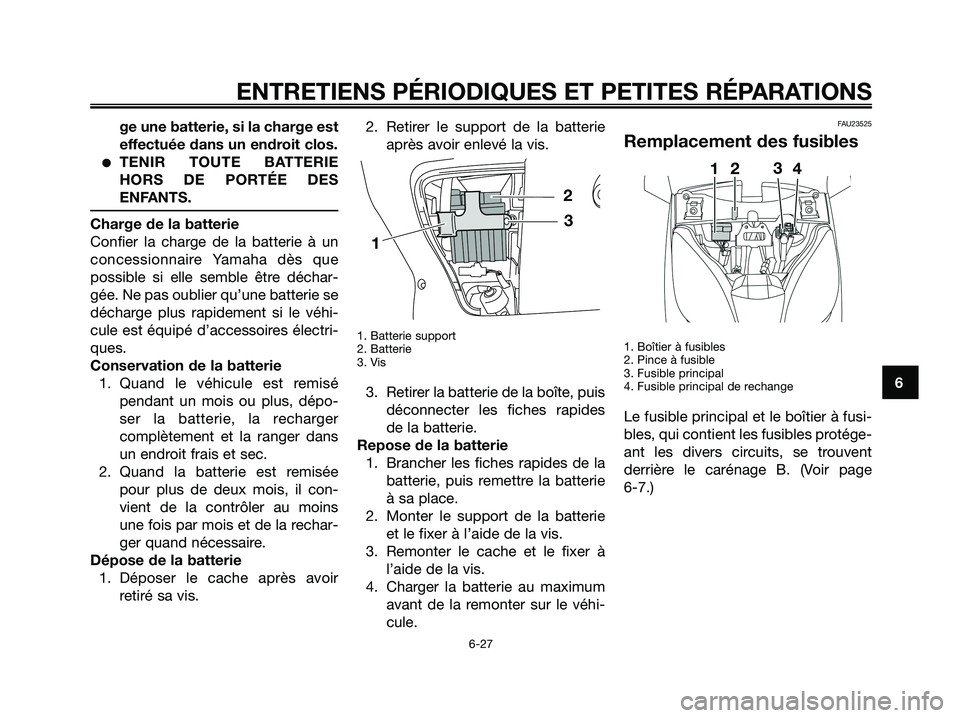

ge une batterie, si la charge est
effectuée dans un endroit clos.
●TENIR TOUTE BATTERIE
HORS DE PORTÉE DES
ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que
possible si elle semble être déchar-
gée. Ne pas oublier qu’une batterie se
décharge plus rapidement si le véhi-
cule est équipé d’accessoires électri-
ques.
Conservation de la batterie
1. Quand le véhicule est remisé
pendant un mois ou plus, dépo-
ser la batterie, la recharger
complètement et la ranger dans
un endroit frais et sec.
2. Quand la batterie est remisée
pour plus de deux mois, il con-
vient de la contrôler au moins
une fois par mois et de la rechar-
ger quand nécessaire.
Dépose de la batterie
1. Déposer le cache après avoir
retiré sa vis.2. Retirer le support de la batterie
après avoir enlevé la vis.
1. Batterie support
2. Batterie
3. Vis
3. Retirer la batterie de la boîte, puis
déconnecter les fiches rapides
de la batterie.
Repose de la batterie
1. Brancher les fiches rapides de la
batterie, puis remettre la batterie
à sa place.
2. Monter le support de la batterie
et le fixer à l’aide de la vis.
3. Remonter le cache et le fixer à
l’aide de la vis.
4. Charger la batterie au maximum
avant de la remonter sur le véhi-
cule.
FAU23525
Remplacement des fusibles
1. Boîtier à fusibles
2. Pince à fusible
3. Fusible principal
4. Fusible principal de rechange
Le fusible principal et le boîtier à fusi-
bles, qui contient les fusibles protége-
ant les divers circuits, se trouvent
derrière le carénage B. (Voir page
6-7.)
12
3
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 71

1. Fusible du système de signalisation
2. Fusible de phare
3. Fusible du ventilateur de radiateur
4 . Fusible du bloc de commande électronique (ECU)
5. Fusible d’allumage
6. Fusible de sauvegarde
7. Fusible de rechange
8. Fusible de rechange
9. Fusible de rechange
Si un fusible est grillé, le remplacer
comme suit.1. Tourner la clé de contact sur
“OFF” et éteindre le circuit élec-
trique concerné.
2. Retirer le fusible grillé et le rem-
placer par un fusible neuf de l’in-
tensité spécifiée.
FCA10640
ATTENTION:
Ne pas utiliser de fusible de calibre
supérieur à celui recommandé afin
d’éviter de gravement endomma-
ger l’équipement électrique, voire
de provoquer un incendie.
3. Tourner la clé de contact sur
“ON” et allumer le circuit électri-
que concerné afin de vérifier si le
dispositif électrique fonctionne.
4. Si le fusible neuf grille immédia-
tement, faire contrôler l’installa-
tion électrique par un conces-
sionnaire Yamaha.Fusibles spécifiés :
Fusible du système de signalisa-
tion:
15 A
Fusible de phare:
15 A
Fusible du ventilateur de radiateur:
10 A
Fusible du bloc de commande
électronique (ECU)
5 A
Fusible d’allumage:
10 A
Fusible de sauvegarde:
5 A
Fusible de rechange:
15 A
Fusible de rechange:
10 A
Fusible de rechange:
5 A
Fusible principal:
30 A
Fusible principal de rechange:
30 A
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 72
