ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
DISTANCE AU COMPTEUR
CONTRÔ-
Nº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER
1000 km 10000 km 20000 km 30000 km 40000 kmLE
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANNUEL
17 *Combinés ressort-• Contrôler le fonctionnement et s’assurer que les
amortisseuramortisseurs ne fuient pas.√√√√
Système de • Contrôler le niveau de liquide de refroidissement et
18 *s’assurer de l’absence de fuites de liquide.√√√√ √refroidissement
• Changer. Tous les 3 ans
19 *Injection de carburant• Contrôler le régime de ralenti du moteur.√√√√√ √
• Changer. (Voir page 6-10.)√Lorsque le témoin de changement d’huile
20Huile moteurs’allume (tous les 3000 km (1800 mi))
• Contrôler le niveau d’huile et s’assurer de l’absence
Tous les 3000 km (1800 mi)√
de fuites d’huile.
21 *Crépine d’huile moteur• Nettoyer.√
22Huile de transmission• S’assurer de l’absence de fuites d’huile.√√ √finale
• Changer.√√√
23 *Courroie trapézoïdale• Remplacer. Tous les 20000 km (12000 mi)
24 *Contacteur de feu stop
sur frein avant et arrière• Contrôler le fonctionnement.√√√√√ √
25Pièces mobiles
• Lubrifier.√√√√ √
et câbles
• Contrôler le fonctionnement et le jeu.
26*Boîtier de poignée et • Régler le jeu de câble des gaz si nécessaire.
câble des gaz• Lubrifier le boîtier de poignée des gaz et le câble √√√√ √
des gaz.
27 *Éclairage, signalisation • Contrôler le fonctionnement.
et contacteurs• Régler le faisceau de phare.√√√√√ √
1C0-F8199-F4.qxd 22/11/07 05:45 Página 49

FAU18670
N.B.:
●Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement pous-
siéreuses ou humides.
●Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les
deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 50

FAU18731
Dépose et repose du cache
et des carénages
1. Carénage A
2. Carénage B
3. Carénage C
4. Cache A
1. Carénage D
Afin de pouvoir effectuer certains
entretiens décrits dans ce chapitre, il
est nécessaire de déposer le cache et
carénages illustrés. Se référer à cette
section à chaque fois qu’il faut dépo-
ser ou reposer un cache ou un caré-
nage.
FAU18900
Carénage A
Dépose du carénage
1. Retirer les vis du carénage.
1. Vis
2. Carénage A
2. Débrancher les connecteurs de fil
de clignotant, puis déposer le
carénage.
1. Fiche rapide de fil de clignotant
Repose du carénage
1. Brancher les connecteurs de fil
de clignotant.
2. Remettre le carénage à sa place.
3. Reposer les vis de carénage.
1
1
1
2
4
3
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 51

FAU18790

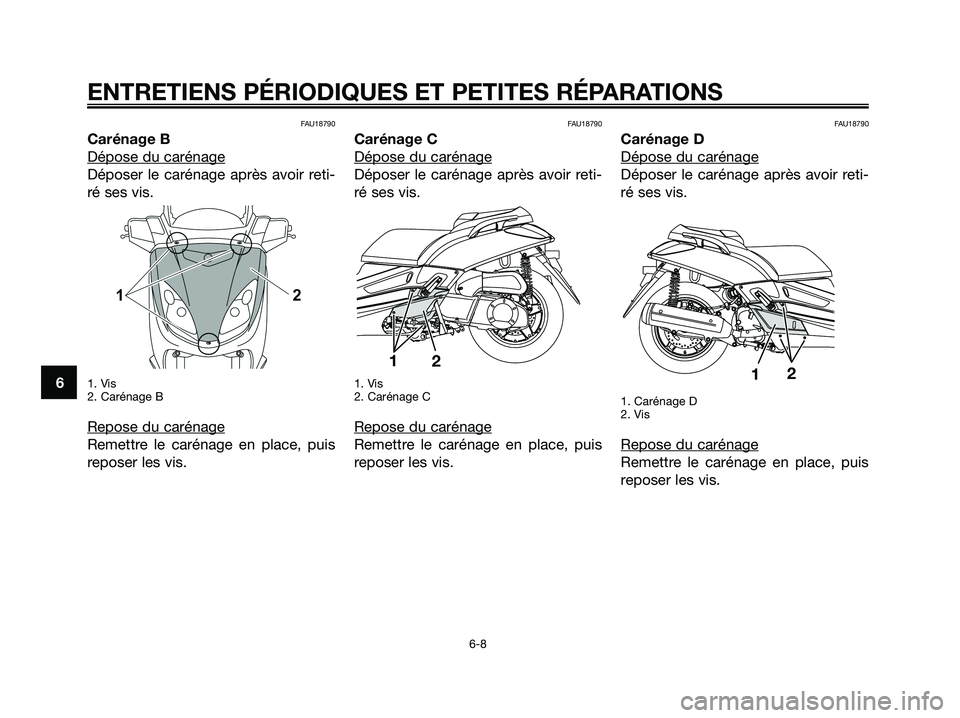

Carénage B
Dépose du carénage
Déposer le carénage après avoir reti-
ré ses vis.
1. Vis
2. Carénage B
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
FAU18790
Carénage C
Dépose du carénage
Déposer le carénage après avoir reti-
ré ses vis.
1. Vis
2. Carénage C
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
FAU18790
Carénage D
Dépose du carénage
Déposer le carénage après avoir reti-
ré ses vis.
1. Carénage D
2. Vis
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
2
11
2
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 52

FAUM1250

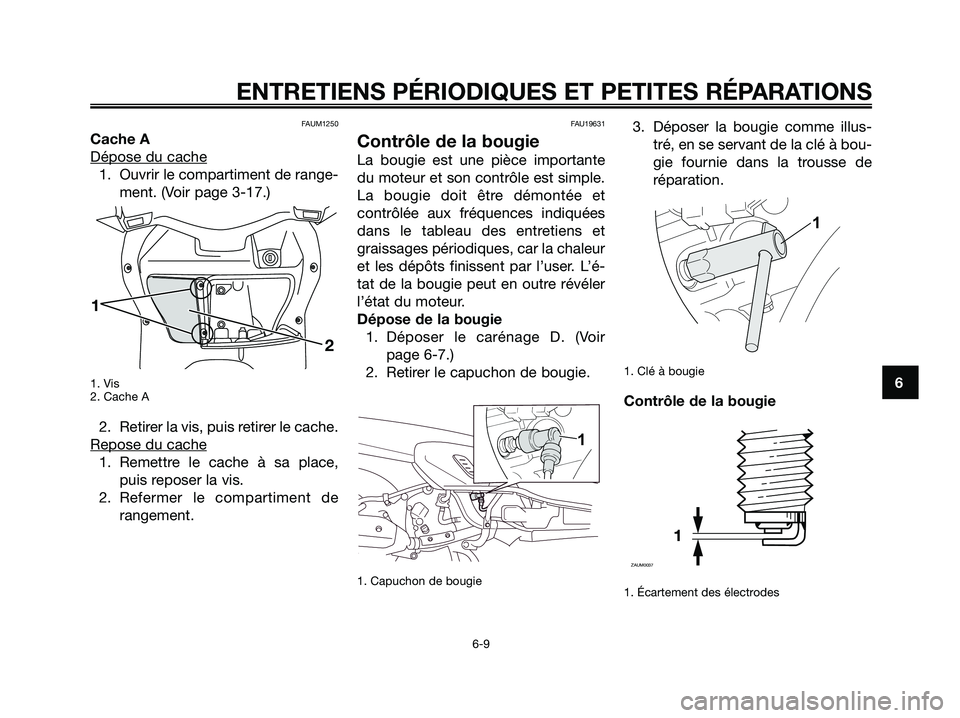

Cache A
Dépose du cache
1. Ouvrir le compartiment de range-
ment. (Voir page 3-17.)
1. Vis
2. Cache A
2. Retirer la vis, puis retirer le cache.
Repose du cache
1. Remettre le cache à sa place,
puis reposer la vis.
2. Refermer le compartiment de
rangement.
FAU19631
Contrôle de la bougie
La bougie est une pièce importante
du moteur et son contrôle est simple.
La bougie doit être démontée et
contrôlée aux fréquences indiquées
dans le tableau des entretiens et
graissages périodiques, car la chaleur
et les dépôts finissent par l’user. L’é-
tat de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Déposer le carénage D. (Voir
page 6-7.)
2. Retirer le capuchon de bougie.
1. Capuchon de bougie
3. Déposer la bougie comme illus-
tré, en se servant de la clé à bou-
gie fournie dans la trousse de
réparation.
1. Clé à bougie
Contrôle de la bougie
1. Écartement des électrodes
1
ZAUM0037
1
1
1
2
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 53

1. S’assurer que la couleur de la
porcelaine autour de l’électrode
est d’une couleur café au lait clair
ou légèrement foncé, couleur
idéale pour un véhicule utilisé
dans des conditions normales.
N.B.:
Si la couleur de la bougie est nette-
ment différente, le moteur pourrait
présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même
de tels problèmes. Il est préférable de
confier le véhicule à un concession-
naire Yamaha.
2. Contrôler l’usure des électrodes
et la présence de dépôts de cala-
mine ou autres. Si l’usure est
excessive ou les dépôts trop
importants, il convient de rempla-
cer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des élec-
trodes à l’aide d’un jeu de cales
d’épaisseur et, si nécessaire, lecorriger conformément aux spé-
cifications.
2. Nettoyer la surface du joint de la
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer
au couple spécifié.N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une
bougie, une bonne approximation
consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la
main. Il faudra toutefois serrer la bou-
gie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bou-
gie.
5. Reposer le carénage.
FAUM1550
Huile moteur
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient en
outre de changer l’huile aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques
ainsi que lorsque le témoin d’entretien
s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille
centrale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
Couple de serrage :
Bougie :
17,5 Nm (1,75 m·kgf, 12,5 ft·lbf)
Écartement des électrodes :
0,8 -0,9 mm (0,031 -0,035 in)
Bougie spécifiée :
NGK/DPR8EA-9
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 54

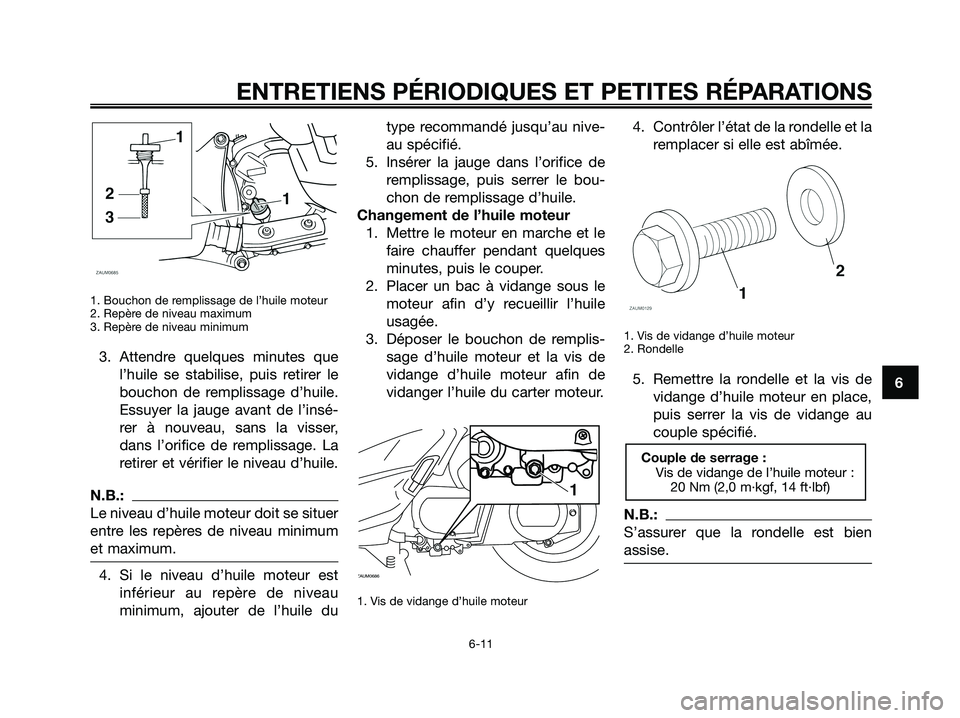

1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insé-
rer à nouveau, sans la visser,
dans l’orifice de remplissage. La
retirer et vérifier le niveau d’huile.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.
4. Si le niveau d’huile moteur est
inférieur au repère de niveau
minimum, ajouter de l’huile dutype recommandé jusqu’au nive-
au spécifié.
5. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Déposer le bouchon de remplis-
sage d’huile moteur et la vis de
vidange d’huile moteur afin de
vidanger l’huile du carter moteur.
1. Vis de vidange d’huile moteur
4. Contrôler l’état de la rondelle et la
remplacer si elle est abîmée.
1. Vis de vidange d’huile moteur
2. Rondelle
5. Remettre la rondelle et la vis de
vidange d’huile moteur en place,
puis serrer la vis de vidange au
couple spécifié.
N.B.:
S’assurer que la rondelle est bien
assise.
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2,0 m·kgf, 14 ft·lbf)
11
ZAUM0686
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
1C0-F8199-F4.qxd 22/11/07 05:45 Página 55

6. Ajouter la quantité spécifiée de
l’huile moteur recommandée,
puis remonter et serrer le bou-
chon de remplissage d’huile.
FCA11670
ATTENTION:
●Ne pas utiliser des huiles de
grade diesel “CD” ni des huiles
de grade supérieur à celui spé-
cifié. S’assurer également de
ne pas utiliser une huile portant
la désignation “ENERGY CON-
SERVING II” ou la même désig-
nation avec un chiffre plus éle-
vé.
●S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
7. Mettre le moteur en marche et
contrôler pendant quelques
minutes s’il y a présence de fui-
tes d’huile en laissant tourner le
moteur au ralenti. En cas de fuited’huile, couper immédiatement le
moteur et rechercher la cause.
8. Réinitialiser l’indicateur de chan-
gement d’huile. (Voir page 3-6.)
FAU20061
Huile de transmission finale
Il faut s’assurer avant chaque départ
qu’il n’y a pas de fuite d’huile au nive-
au du carter de transmission finale. Si
une fuite est détectée, faire contrôler
et réparer le scooter par un conces-
sionnaire Yamaha. Il faut en outre
changer l’huile de transmission finale
aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
1. Mettre le moteur en marche et
amener l’huile de transmission
finale à température en condui-
sant le scooter pendant quelques
minutes, puis couper le moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le
carter de transmission finale afin
d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissa-
ge et la vis de vidange afin de
vidanger l’huile du carter de
transmission finale.
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
1,20 L (1,27 US qt) (1,06 Imp.qt)
