COMMANDES ET INSTRUMENTS
3-11
3
FAU13211

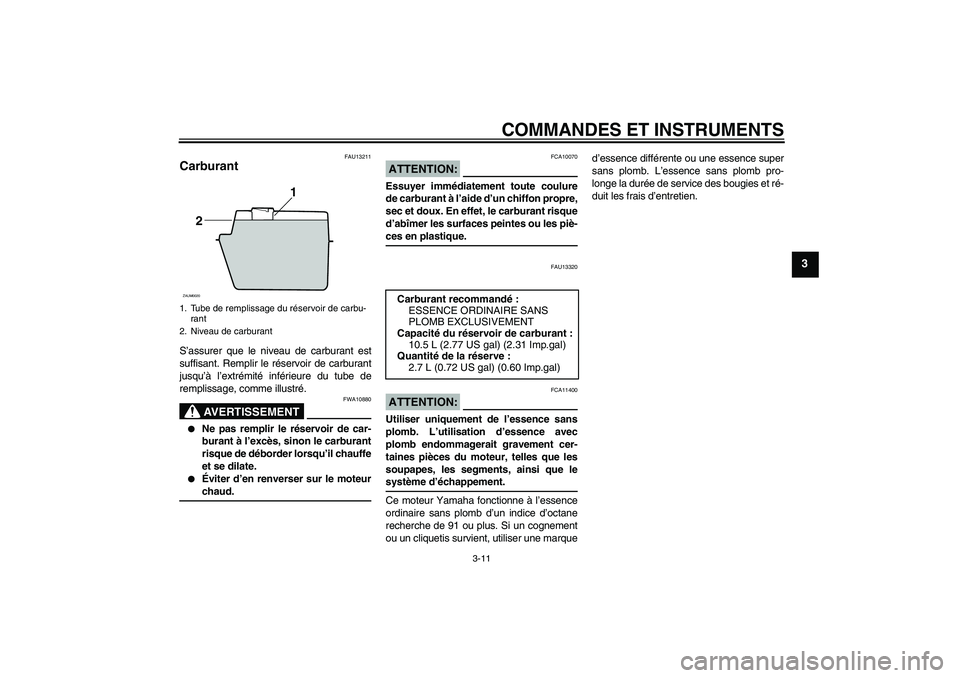

Carburant S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
1
2
ZAUM0020
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
10.5 L (2.77 US gal) (2.31 Imp.gal)
Quantité de la réserve :
2.7 L (0.72 US gal) (0.60 Imp.gal)
U16PF0F0.book Page 11 Wednesday, May 2, 2007 1:51 PM

COMMANDES ET INSTRUMENTS
3-12
3
FAU13441

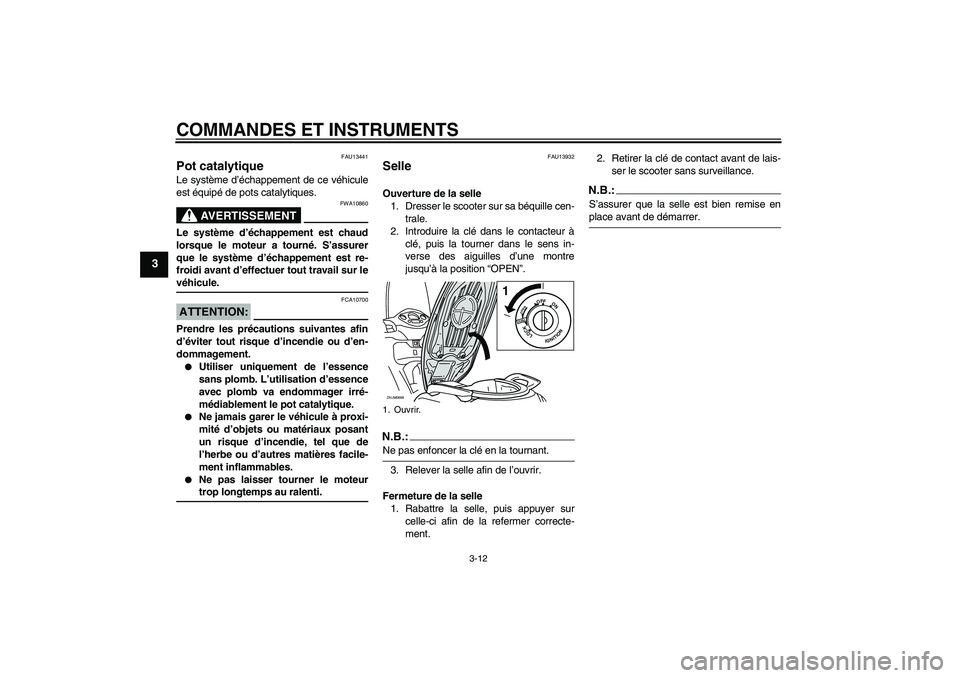

Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU13932
Selle Ouverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “OPEN”.N.B.:Ne pas enfoncer la clé en la tournant.
3. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.
N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
1. Ouvrir.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
U16PF0F0.book Page 12 Wednesday, May 2, 2007 1:51 PM

COMMANDES ET INSTRUMENTS
3-13
3
FAU14541

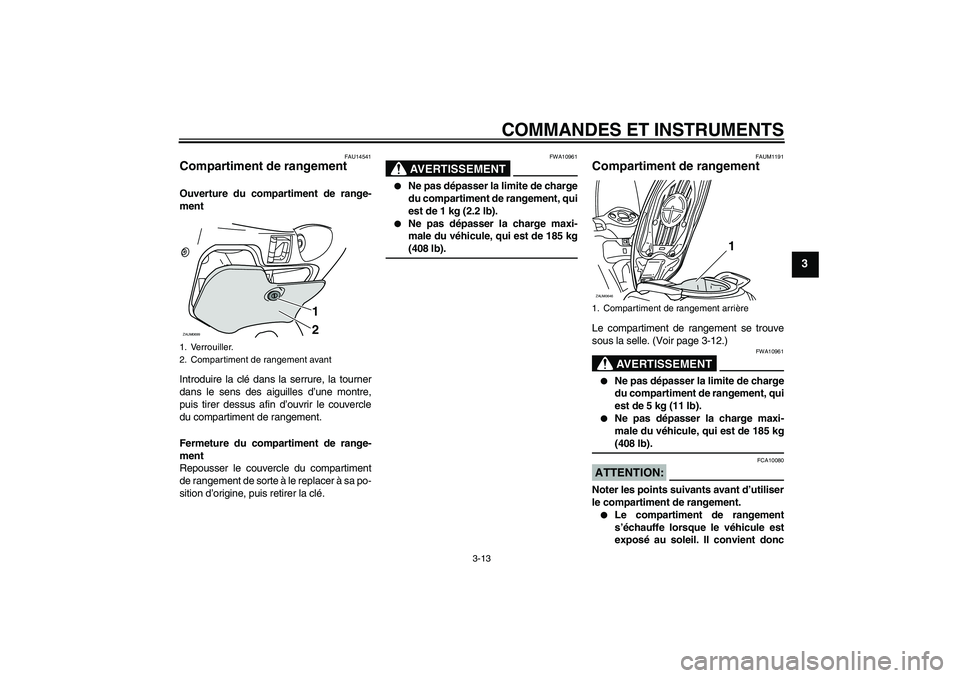

Compartiment de rangement Ouverture du compartiment de range-
ment
Introduire la clé dans la serrure, la tourner
dans le sens des aiguilles d’une montre,
puis tirer dessus afin d’ouvrir le couvercle
du compartiment de rangement.
Fermeture du compartiment de range-
ment
Repousser le couvercle du compartiment
de rangement de sorte à le replacer à sa po-
sition d’origine, puis retirer la clé.
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 1 kg (2.2 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg(408 lb).
FAUM1191
Compartiment de rangement Le compartiment de rangement se trouve
sous la selle. (Voir page 3-12.)
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 5 kg (11 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg(408 lb).
ATTENTION:
FCA10080
Noter les points suivants avant d’utiliser
le compartiment de rangement.

Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil. Il convient donc
1. Verrouiller.
2. Compartiment de rangement avant
1
2
ZAUM0699
1. Compartiment de rangement arrièreZAUM0646
1
U16PF0F0.book Page 13 Wednesday, May 2, 2007 1:51 PM

COMMANDES ET INSTRUMENTS
3-14
3
de ne pas conserver d’objets sensi-
bles à la chaleur dans le comparti-
ment de rangement.


Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.


Comme il se peut que de l’eau pénè-
tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.


Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-ment de rangement.
Pour ranger un casque dans le comparti-
ment de rangement, le retourner et placer le
côté visière vers l’arrière.
N.B.:

Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment de
rangement.


Ne pas laisser le scooter sans sur-veillance lorsque la selle est ouverte.
FAU14880
Réglage des combinés ressort-
amortisseur Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.
AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité duvéhicule.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour réduire la précontrainte de ressort et
donc adoucir la suspension, tourner la ba-
gue de réglage de chaque combiné ressort-
amortisseur dans le sens (a). Pour réduire
la précontrainte de ressort et donc adoucir
la suspension, tourner la bague de réglage
de chaque combiné ressort-amortisseur
dans le sens (b).N.B.:Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amortis-seur.
1. Bague de réglage de la précontrainte de res-
sort
2. Indicateur de position
1
2
3
4
1
2
(b)
(a)
ZAUM0414
U16PF0F0.book Page 14 Wednesday, May 2, 2007 1:51 PM

COMMANDES ET INSTRUMENTS
3-15
3

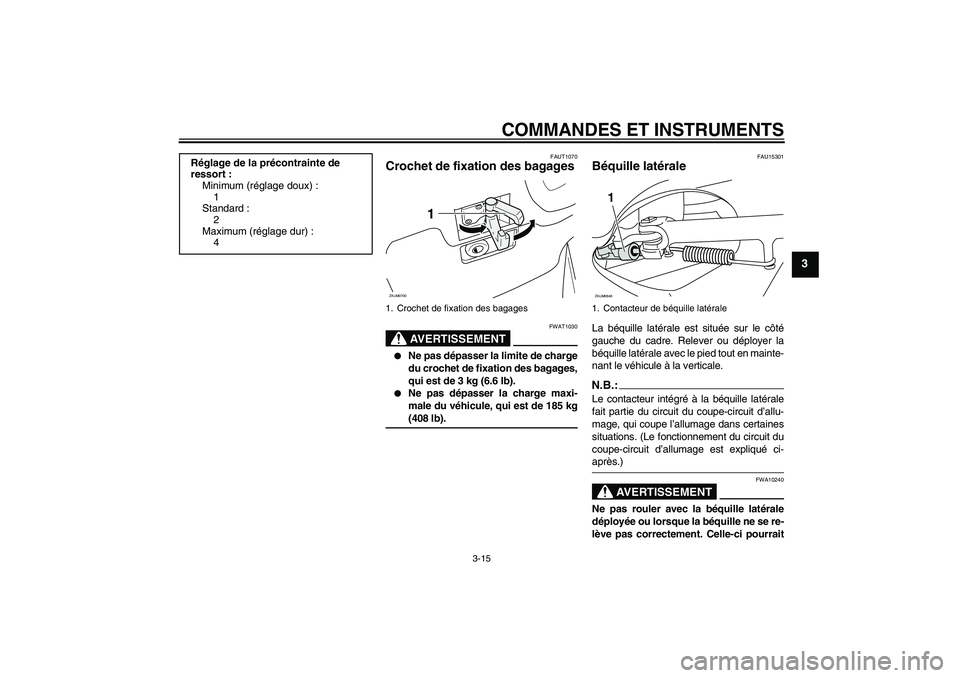

FAUT1070
Crochet de fixation des bagages
AVERTISSEMENT
FWAT1030


Ne pas dépasser la limite de charge
du crochet de fixation des bagages,
qui est de 3 kg (6.6 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 185 kg(408 lb).
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.:Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait Réglage de la précontrainte de
ressort :
Minimum (réglage doux) :
1
Standard :
2
Maximum (réglage dur) :
4
1. Crochet de fixation des bagagesZAUM0700
1
1. Contacteur de béquille latéraleZAUM0648
1
U16PF0F0.book Page 15 Wednesday, May 2, 2007 1:51 PM

COMMANDES ET INSTRUMENTS
3-16
3
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.

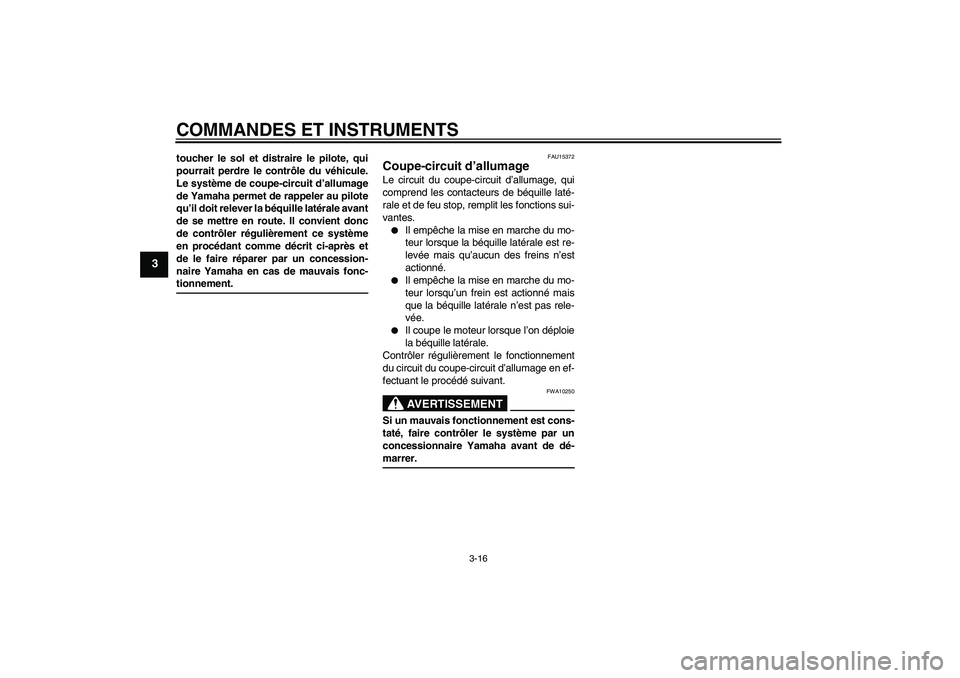

Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU15372
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.

Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.


Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.


Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.AVERTISSEMENT
FWA10250
Si un mauvais fonctionnement est cons-
taté, faire contrôler le système par un
concessionnaire Yamaha avant de dé-marrer.
U16PF0F0.book Page 16 Wednesday, May 2, 2007 1:51 PM

COMMANDES ET INSTRUMENTS
3-17
3

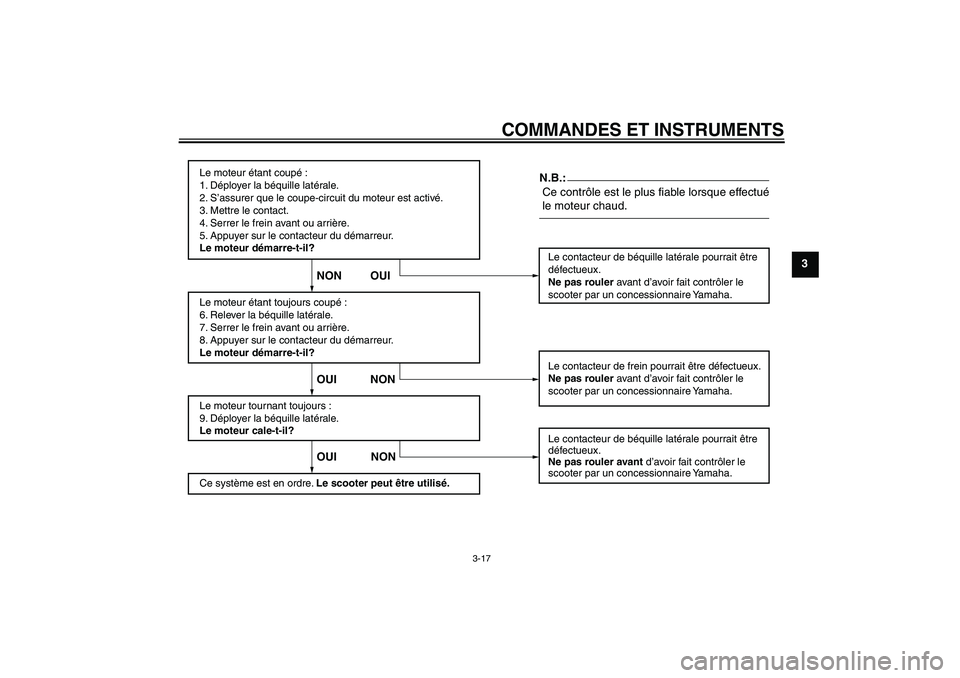

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Ce système est en ordre. Le scooter peut être utilisé.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de frein pourrait être défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUIN.B.:
U16PF0F0.book Page 17 Wednesday, May 2, 2007 1:51 PM

CONTRÔLES AVANT UTILISATION
4-1
4
FAU15593

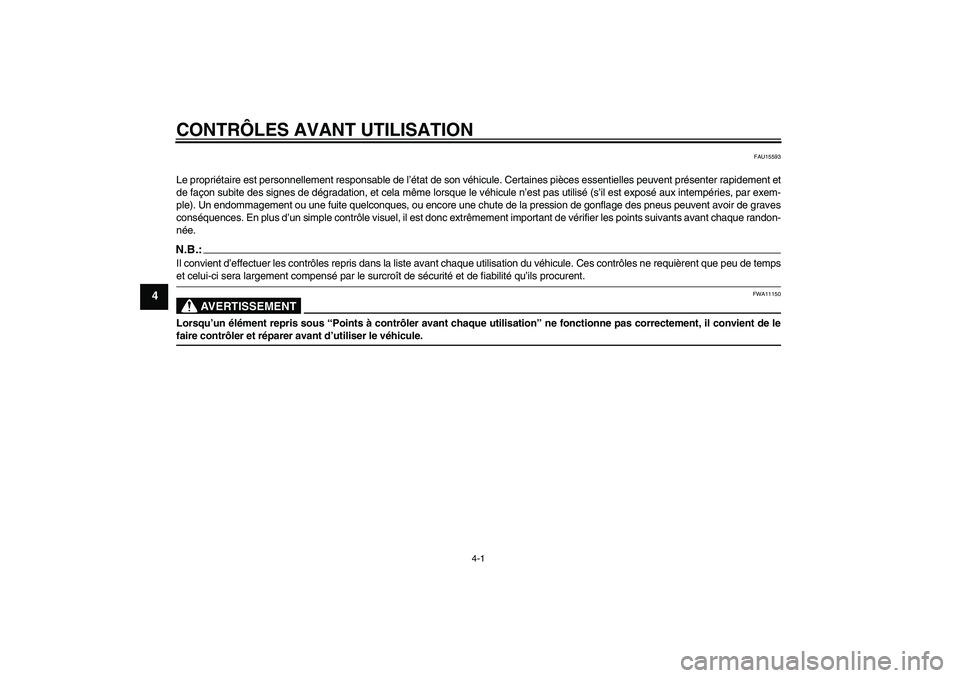

Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
