Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à huile:
2.20 L (2.33 US qt) (1.94 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt) (2.02 Imp.qt)Huile de couple conique arrière:Type:
Huile pour engrenage hypoïde SAE80 API GL-4
Quantité:
0.23 L (0.24 US qt) (0.20 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
14.5 L (3.83 US gal) (3.19 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
41/21 × 24/18 × 33/9 (9.545)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
35/20 (1.750)
Marche arrière:
26/15 (1.733)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
19.3 mm (0.76 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 8-12
U3D562F0.book Page 2 Tuesday, June 5, 2007 7:17 PM

10-3
10
Fabricant/modèle:
MAXXIS/M937Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 10-12
Fabricant/modèle:
MAXXIS/M938Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Arrière:
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Minimum:
Avant:
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Arrière:
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Maximum:
Avant:
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Arrière:
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à tambour
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160 mm (6.3 in)
U3D562F0.book Page 3 Tuesday, June 5, 2007 7:17 PM

10-4
10

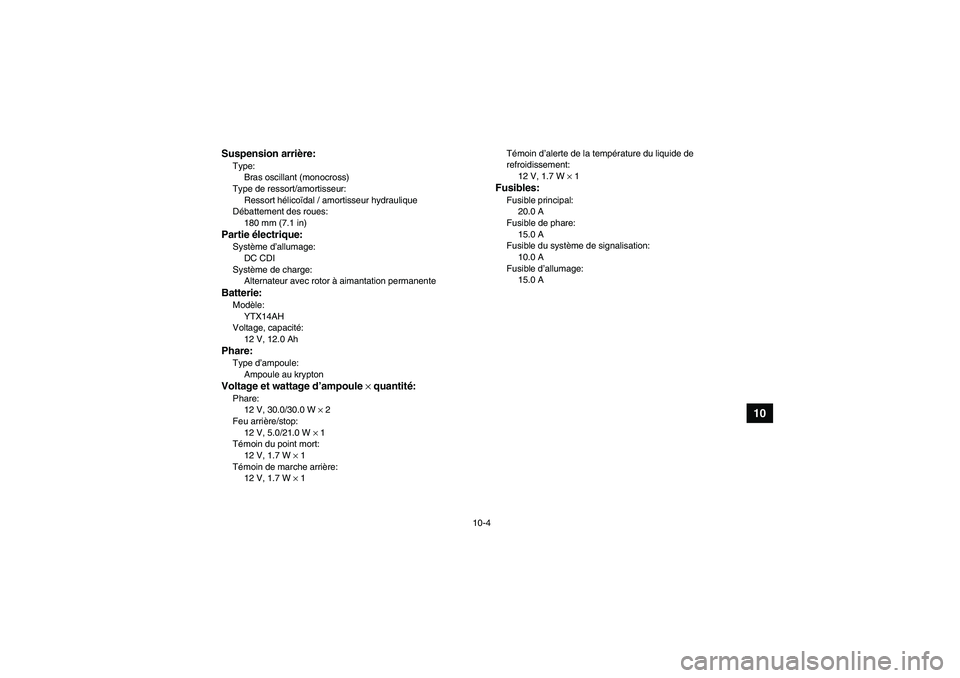

Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1
Fusibles:Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
U3D562F0.book Page 4 Tuesday, June 5, 2007 7:17 PM

11-1
11
FBU26000

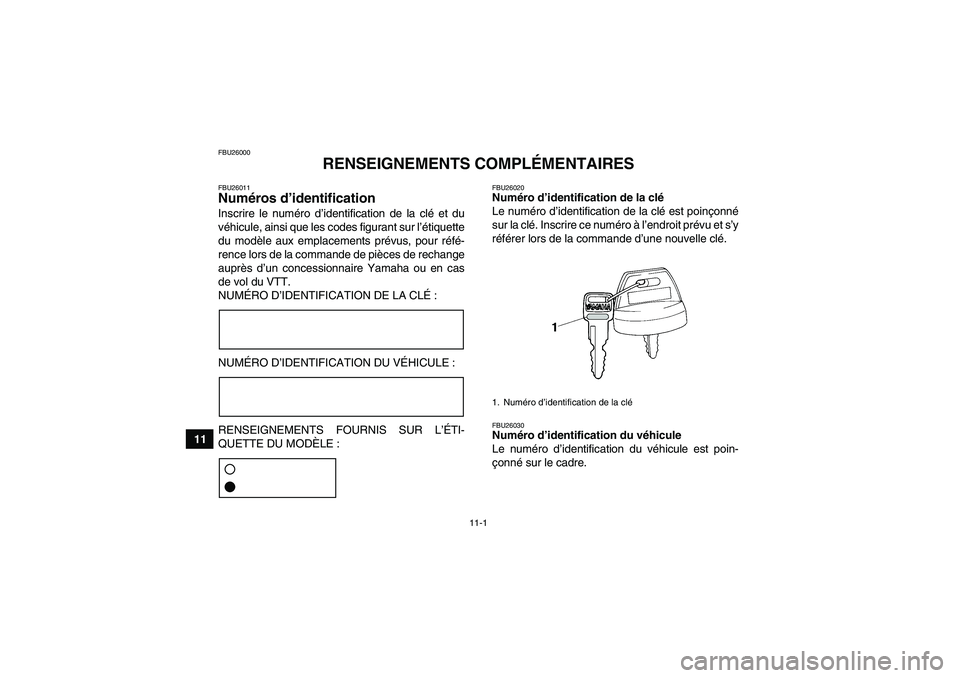

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3D562F0.book Page 1 Tuesday, June 5, 2007 7:17 PM

11-2
11
N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U3D562F0.book Page 2 Tuesday, June 5, 2007 7:17 PM

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-16
Amortisseurs avant, réglage ........................................ 4-14BBatterie ......................................................................... 8-36
Bougie, contrôle ............................................................. 8-9CCâble des gaz, réglage du jeu ..................................... 8-26
Câbles, contrôle et lubrification .................................... 8-35
Cache, dépose et repose ............................................... 8-9
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-3
Carburateur, réglage .................................................... 8-24
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-3
Compartiment de rangement ....................................... 4-13
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-34
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-3
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-24
Courroie trapézoïdale, tube de vidange du conduit de
refroidissement .......................................................... 8-23DDémarrage, moteur chaud ............................................. 6-3Démarreur ...................................................................... 4-3
EÉclairage, commutateur général .................................... 4-3
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-42
Filtre à air, nettoyage de l’élément ............................... 8-19
Frein arrière, levier et pédale ......................................... 4-6
Frein arrière, réglage de la pédale et du levier et
contrôle de la pédale ................................................. 8-30
Frein avant, contrôle de la garde du levier ................... 8-29
Frein avant, levier ........................................................... 4-6
Frein de stationnement .................................................. 4-7
Freins avant et arrière .................................................... 5-3
Freins, changement du liquide ..................................... 8-29
Freins, contrôle des plaquettes et mâchoires .............. 8-27
Freins, contrôle du niveau du liquide ........................... 8-28
Fusibles, remplacement ............................................... 8-38HHuile de couple conique arrière ............................ 5-3, 8-16
Huile moteur ................................................................... 5-3
Huile moteur et cartouche du filtre ............................... 8-12IInstruments, éclairage et commandes ........................... 5-7
U3D562F0.book Page 1 Tuesday, June 5, 2007 7:17 PM

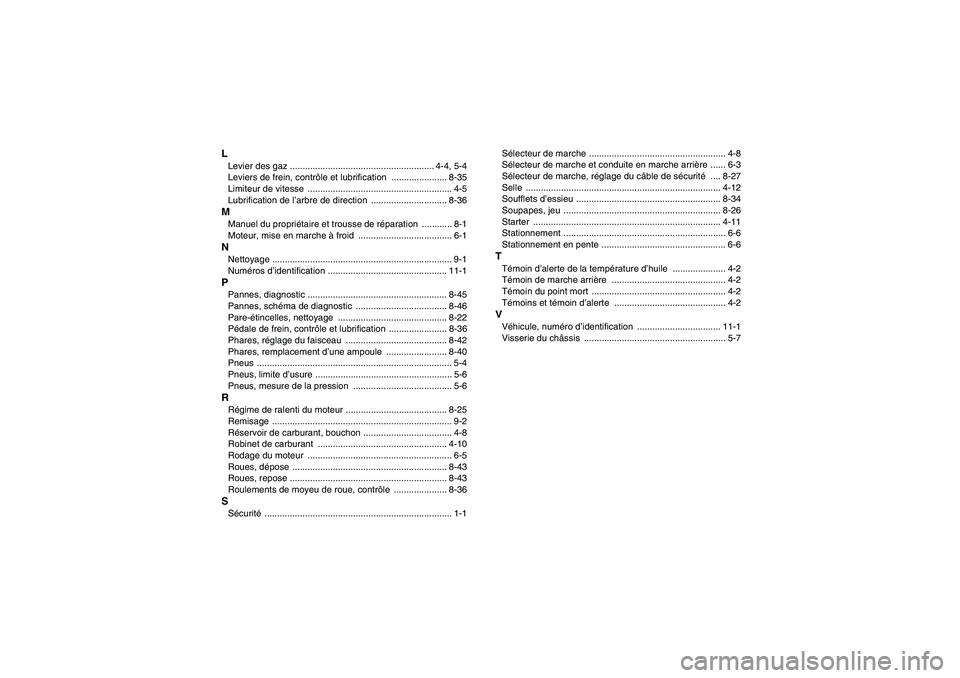

LLevier des gaz ......................................................... 4-4, 5-4
