FBU28831Contrôle et lubrification de la pédale de
frein Contrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.N.B.:Pour accéder au pivot de la pédale de frein, dépo-ser le cache A. (Voir page 8-9.)
FBU24962Contrôle des roulements de moyeu de
roue Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.FBU25100Lubrification de l’arbre de direction Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.FBU25222Batterie Ce modèle est équipé d’une batterie de type étan-
che et celle-ci ne requiert aucun entretien. Il n’est
donc pas nécessaire de contrôler le niveau d’élec-
trolyte ni d’ajouter de l’eau distillée. Contrôler et, si
nécessaire, serrer les connexion de batterie. Lubrifiant recommandé:
Graisse à base de savon au lithium (graisse
universelle)Lubrifiant recommandé:
Graisse à base de savon au lithium
U3D562F0.book Page 36 Tuesday, June 5, 2007 7:17 PM

8-37
8

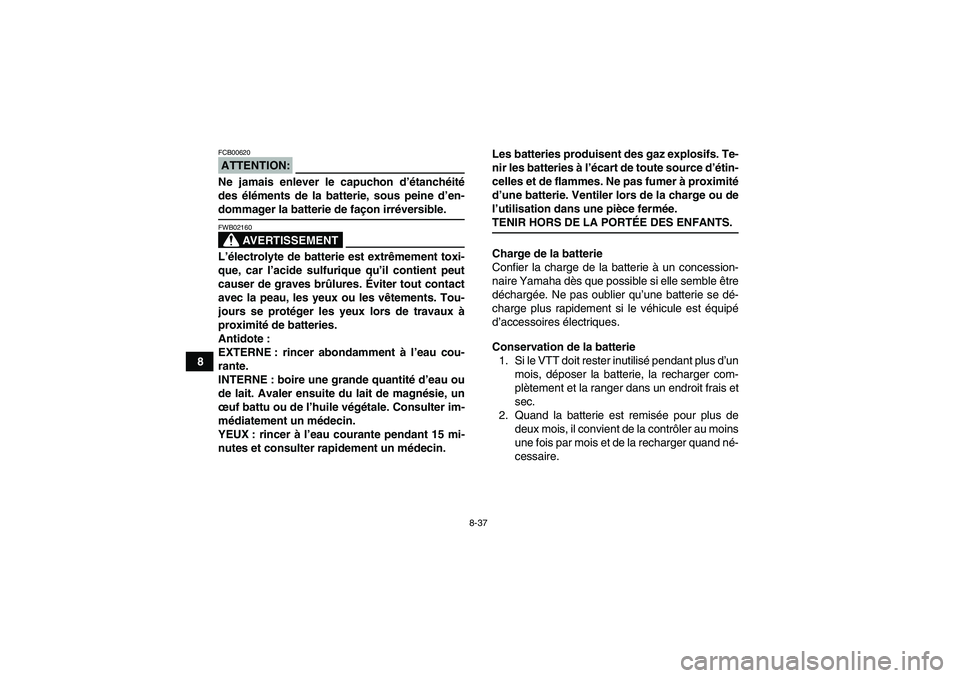

ATTENTION:FCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
Conservation de la batterie
1. Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger com-
plètement et la ranger dans un endroit frais et
sec.
2. Quand la batterie est remisée pour plus de
deux mois, il convient de la contrôler au moins
une fois par mois et de la recharger quand né-
cessaire.
U3D562F0.book Page 37 Tuesday, June 5, 2007 7:17 PM

8-38

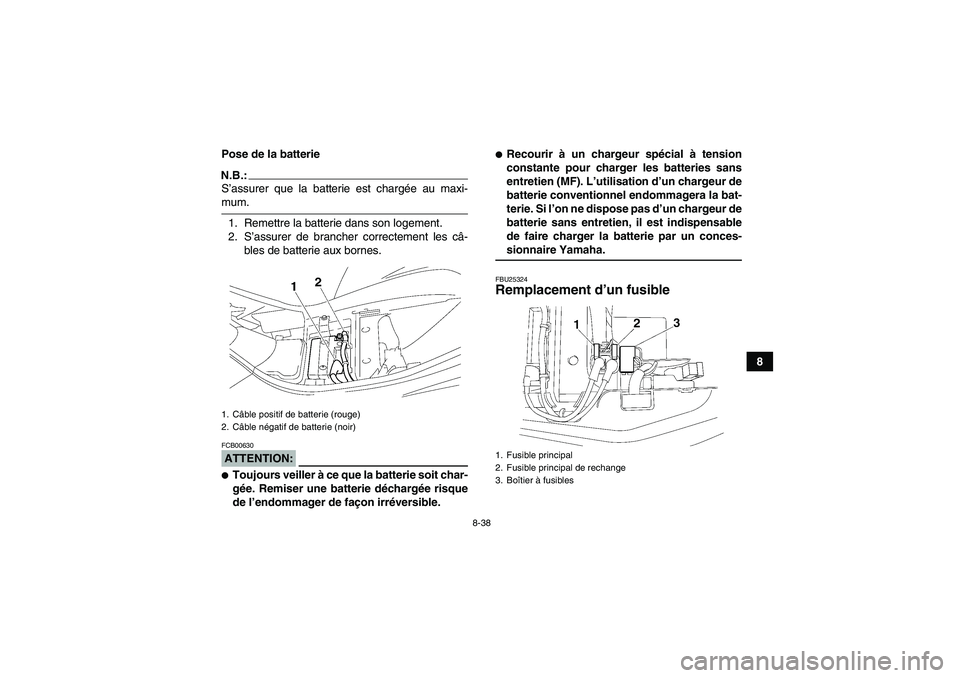

8 Pose de la batterie
N.B.:S’assurer que la batterie est chargée au maxi-mum.
1. Remettre la batterie dans son logement.
2. S’assurer de brancher correctement les câ-
bles de batterie aux bornes.ATTENTION:FCB00630
Toujours veiller à ce q u e la b a tt e ri e s o it c h ar -
gée. Remiser une batterie déchargée risque
de l’endommager de façon irréversible.

Recourir à un chargeur spécial à tension
constante pour charger les batteries sans
entretien (MF). L’utilisation d’un chargeur de
batterie conventionnel endommagera la bat-
terie. Si l’on ne dispose pas d’un chargeur de
batterie sans entretien, il est indispensable
de faire charger la batterie par un conces-sionnaire Yamaha.FBU25324Remplacement d’un fusible
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
1. Fusible principal
2. Fusible principal de rechange
3. Boîtier à fusibles
U3D562F0.book Page 38 Tuesday, June 5, 2007 7:17 PM

8-39
8

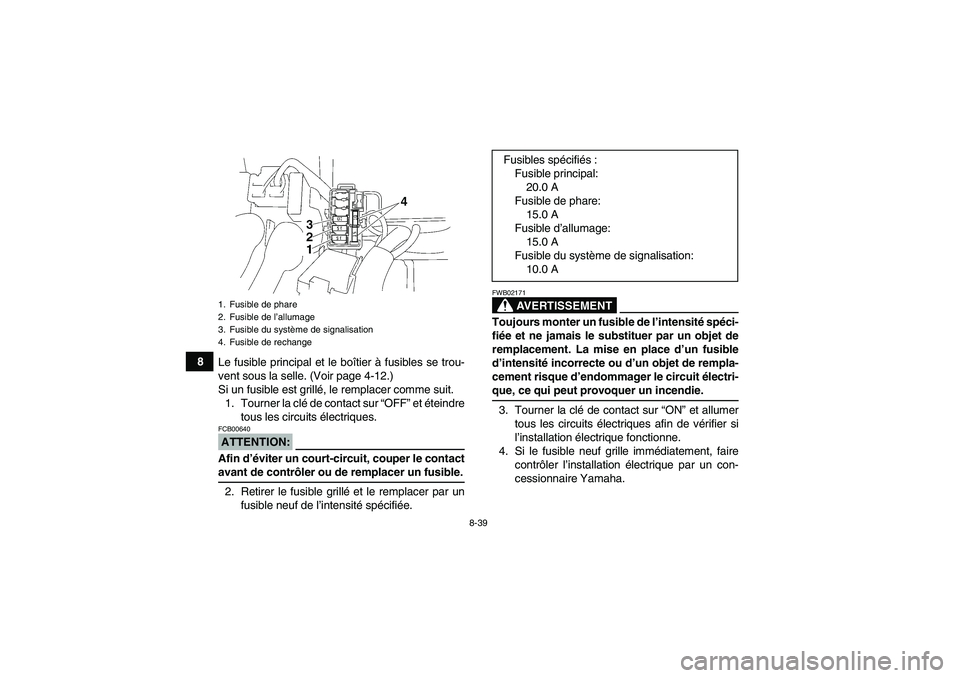

Le fusible principal et le boîtier à fusibles se trou-
vent sous la selle. (Voir page 4-12.)
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
ATTENTION:FCB00640Afin d’éviter un court-circuit, couper le contactavant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT
FWB02171Toujours monter un fusible de l’intensité spéci-
fiée et ne jamais le substituer par un objet de
remplacement. La mise en place d’un fusible
d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’installation électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
1. Fusible de phare
2. Fusible de l’allumage
3. Fusible du système de signalisation
4. Fusible de rechange
Fusibles spécifiés:
Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible d’allumage:
15.0 A
Fusible du système de signalisation:
10.0 A
U3D562F0.book Page 39 Tuesday, June 5, 2007 7:17 PM

8-40
8

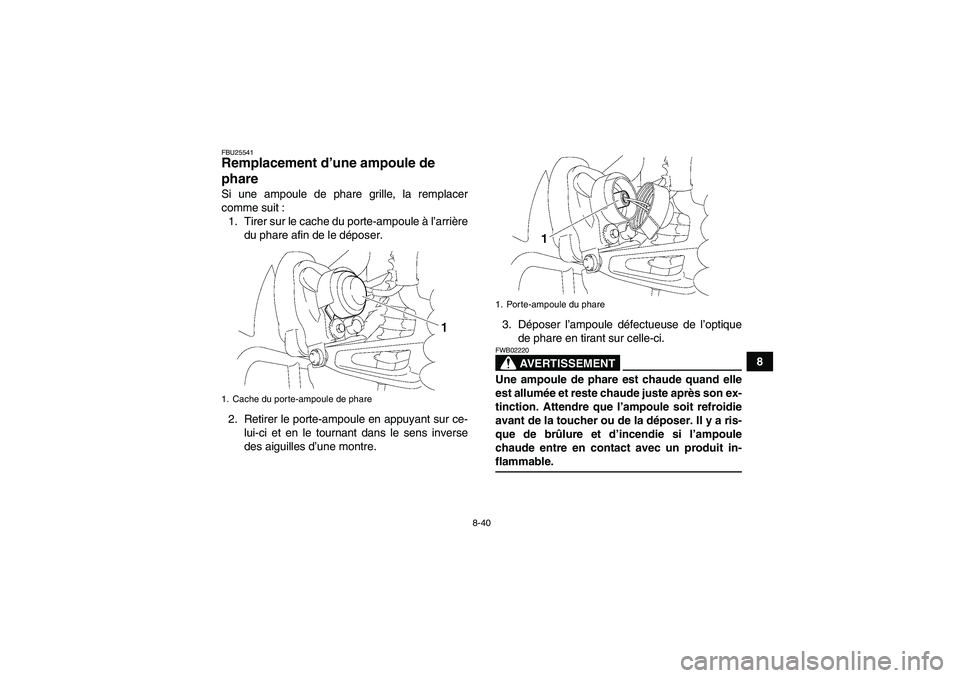

FBU25541Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Tirer sur le cache du porte-ampoule à l’arrière
du phare afin de le déposer.
2. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.3. Déposer l’ampoule défectueuse de l’optique
de phare en tirant sur celle-ci.
AVERTISSEMENT
FWB02220Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son ex-
tinction. Attendre que l’ampoule soit refroidie
avant de la toucher ou de la déposer. Il y a ris-
que de brûlure et d’incendie si l’ampoule
chaude entre en contact avec un produit in-flammable.
1. Cache du porte-ampoule de phare
1. Porte-ampoule du phare
U3D562F0.book Page 40 Tuesday, June 5, 2007 7:17 PM

8-41

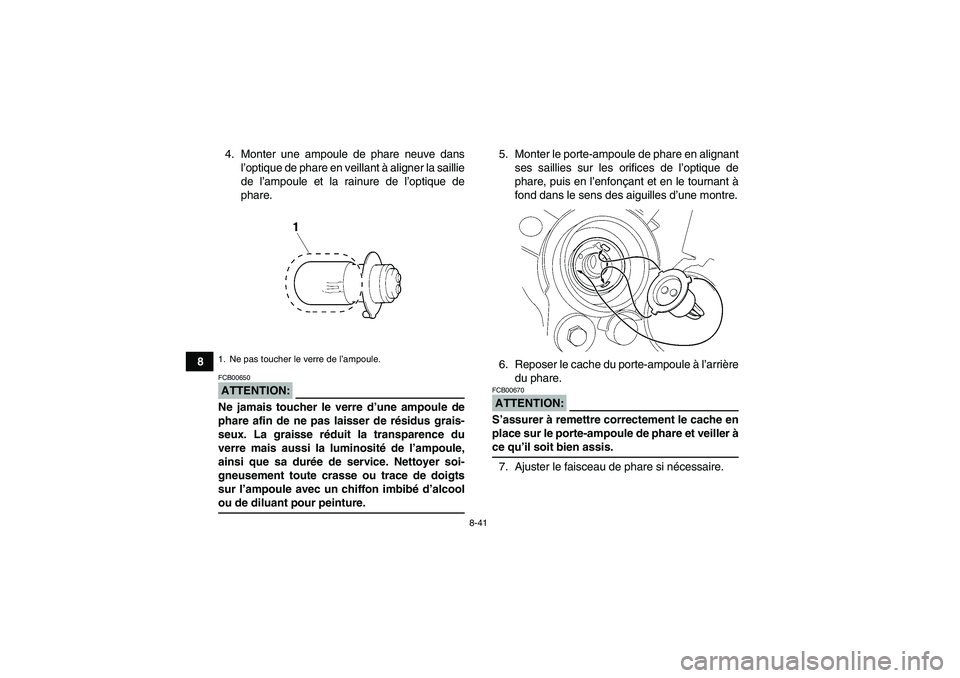

84. Monter une ampoule de phare neuve dans
l’optique de phare en veillant à aligner la saillie
de l’ampoule et la rainure de l’optique de
phare.
ATTENTION:FCB00650Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcoolou de diluant pour peinture.5. Monter le porte-ampoule de phare en alignant
ses saillies sur les orifices de l’optique de
phare, puis en l’enfonçant et en le tournant à
fond dans le sens des aiguilles d’une montre.
6. Reposer le cache du porte-ampoule à l’arrière
du phare.
ATTENTION:FCB00670S’assurer à remettre correctement le cache en
place sur le porte-ampoule de phare et veiller àce qu’il soit bien assis.
7. Ajuster le faisceau de phare si nécessaire.
1. Ne pas toucher le verre de l’ampoule.U3D562F0.book Page 41 Tuesday, June 5, 2007 7:17 PM

8-42
8

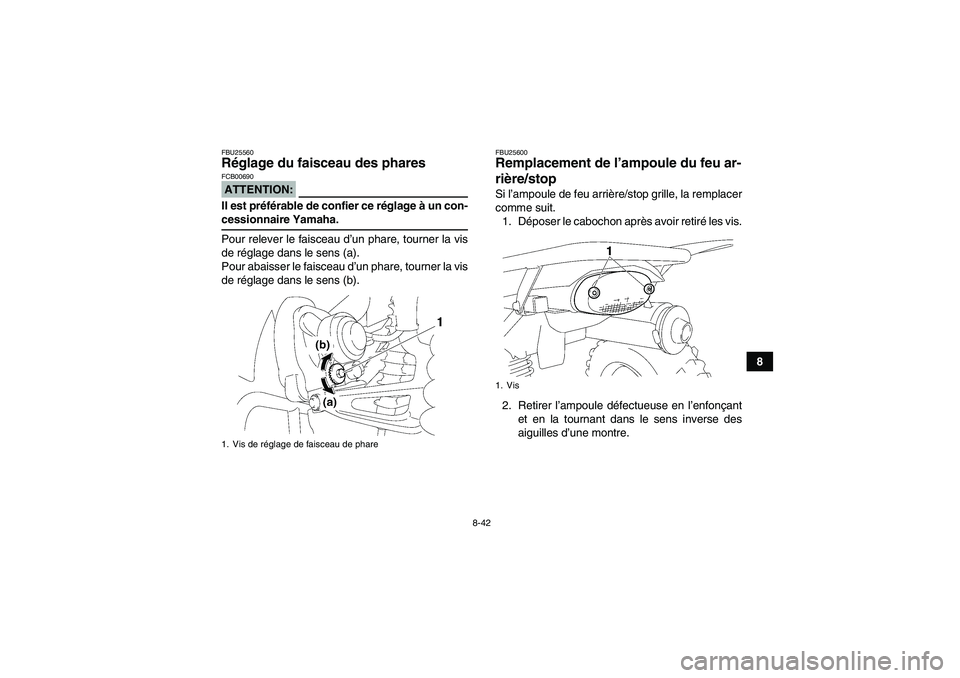

FBU25560Réglage du faisceau des phares ATTENTION:FCB00690Il est préférable de confier ce réglage à un con-cessionnaire Yamaha.
Pour relever le faisceau d’un phare, tourner la vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25600Remplacement de l’ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le cabochon après avoir retiré les vis.
2. Retirer l’ampoule défectueuse en l’enfonçant
et en la tournant dans le sens inverse des
aiguilles d’une montre.
1. Vis de réglage de faisceau de phare
1. Vis
U3D562F0.book Page 42 Tuesday, June 5, 2007 7:17 PM

8-43

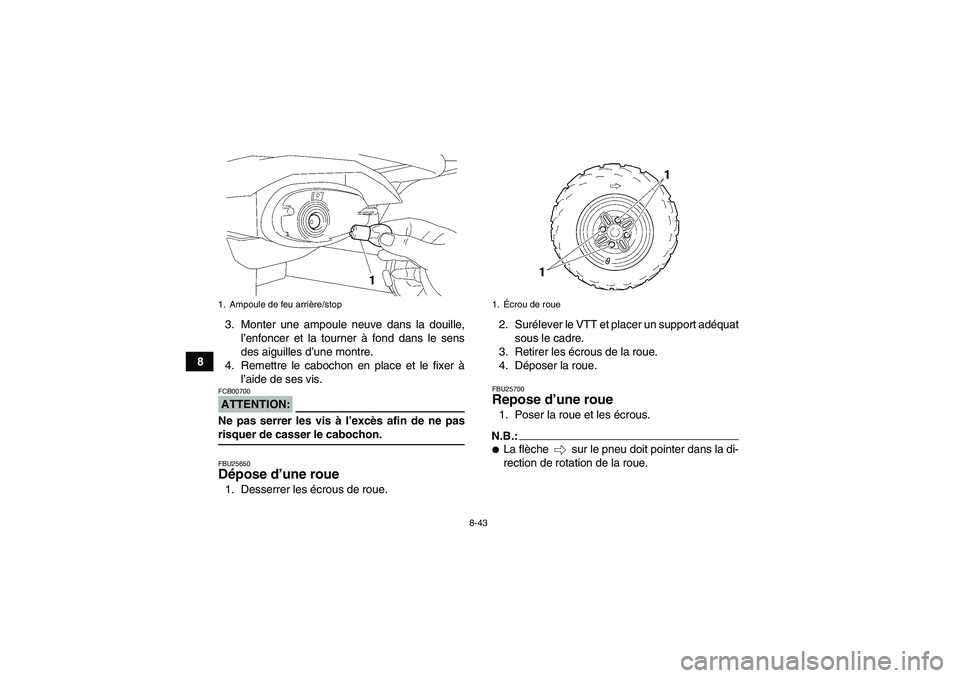

83. Monter une ampoule neuve dans la douille,
