2008 YAMAHA TDM 900 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
2
34
5
6
7
8
9

alavanca do travão.
PAU12941
Pedal do travão
O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU39530
ABS
O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AVISO

PWA10090

O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA:


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
1. Pedal do travão
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9

pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuar
este teste.
PAU13090
Tampa do depósito de
combustível
Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/8 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:

A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO

PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada antes de conduzir o motociclo.
1. Cobertura da fechadura da tampa do
depósito de combustível
2. Desbloquear.
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
2
34
5
6
7
8
9

PAU13211
Combustível
Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AVISO

PWA10880

Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.

Evite derramar combustível no mo-
tor quente.
PRECAUÇÃO:

PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas.
PAU13320
PRECAUÇÃO:

PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas
válvulas, anéis do pistão, sistema de es-
cape, etc.
O motor Yamaha do seu motociclo foi con-
cebido para usar gasolina sem chumbo re-gular com um índice de octano obtido pelo
método “Research” de 91 ou mais. Se ouvir
um som de batimento (ou sibilante), utilize
gasolina de uma marca diferente ou com
um índice de octano superior. A utilização
de combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível
1 2

Combustível recomendado:
APENAS GASOLINA SEM
CHUMBO NORMAL
Capacidade do depósito de combus-
tível:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Quantidade da reserva de combustí-
vel:
3.5 L (0.92 US gal) (0.77 Imp.gal)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
1
2
3
4
5
6
7
8
9

PAU13412
Tubo de respiração do depósito
de combustível
Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.

Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o, caso esteja
danificado.

Certifique-se de que o tubo de respira-
ção do depósito de combustível não
está bloqueado e limpe-o, se necessá-
rio.
PAU13442
Conversores catalíticos
Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO

PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-
lho de manutenção.
PRECAUÇÃO:

PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.

Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.

Não permita que o motor fique de-
masiado tempo ao ralenti.
PAU13861
Assento
Remoção do assento
Introduza a chave na fechadura do assento,
rode-a no sentido contrário ao dos pontei-
ros do relógio e puxe o assento para fora.
Instalação do assento
Introduza os prolongamentos da parte da
frente do assento nos suportes do assento,
empurre a parte de trás do assento para
baixo para o encaixar e retire a chave.
1. Tubo de respiração do depósito de
combustível
1

1. Fechadura do assento
2. Desbloquear.
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
2
34
5
6
7
8
9
NOTA:

Certifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14412
Compartimento de
armazenagem
Este compartimento de armazenagem foi
concebido para levar um cadeado CYCLE-
LOK opcional e genuíno da Yamaha. (Ou-
tros tipos de cadeados poderão não servir.)
Quando colocar um cadeado CYCLELOK
no compartimento de armazenagem, pren-
da-o bem com as correias. Quando o cade-
ado CYCLELOK não se encontrar no
compartimento de armazenagem, certifi-
que-se de que prende as correias para que
não as perca.
Quando guardar o manual do proprietário
ou outros documentos no compartimentode armazenagem, não se esqueça de os
colocar num saco de plástico para que não
se molhem. Quando lavar o motociclo, te-
nha cuidado para não deixar entrar água no
compartimento de armazenagem.
1. Prolongamento
2. Suporte do assento
1
2

1. Cadeado CYCLELOK da Yamaha
(opcional)
2. Correia
3. Barra do cadeado CYCLELOK (opcional)
3
2 1

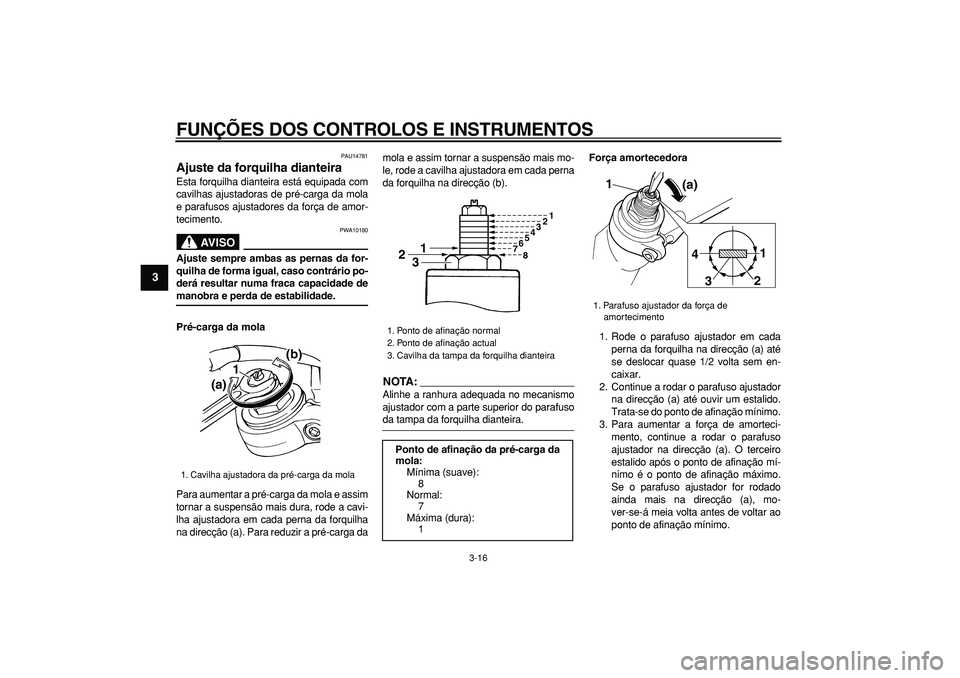

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
1
2
3
4
5
6
7
8
9

PAU14781
Ajuste da forquilha dianteira
Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola
e parafusos ajustadores da força de amor-
tecimento.
AVISO

PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:

Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafuso
da tampa da forquilha dianteira.
Força amortecedora
1. Rode o parafuso ajustador em cada
perna da forquilha na direcção (a) até
se deslocar quase 1/2 volta sem en-
caixar.
2. Continue a rodar o parafuso ajustador
na direcção (a) até ouvir um estalido.
Trata-se do ponto de afinação mínimo.
3. Para aumentar a força de amorteci-
mento, continue a rodar o parafuso
ajustador na direcção (a). O terceiro
estalido após o ponto de afinação mí-
nimo é o ponto de afinação máximo.
Se o parafuso ajustador for rodado
ainda mais na direcção (a), mo-
ver-se-á meia volta antes de voltar ao
ponto de afinação mínimo.
1. Cavilha ajustadora da pré-carga da mola
1
(a)(b)

1. Ponto de afinação normal
2. Ponto de afinação actual
3. Cavilha da tampa da forquilha dianteira
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
8
Normal:
7
Máxima (dura):
1
2
31
7654321
8

1. Parafuso ajustador da força de
amortecimento
(a) 1
1
2
3 4

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
2
34
5
6
7
8
9
NOTA:

Certifique-se de que o parafuso ajustador é
rodado para um dos quatro pontos de afina-
ção.
PAU15030
Ajuste do amortecedor
Este amortecedor está equipado com um
anel ajustador de pré-carga da mola e bo-
tões ajustadores da força amortecedora de
recuo e de compressão.
PRECAUÇÃO:

PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir apré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
Ponto de afinação do amortecimen-
to:
Mínima (suave):
1
Normal:
2
Máxima (dura):
4

1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posição
(a) (b)3
1
2
1 2 3 4 5 6 7 8 9

Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
5
Máxima (dura):
9
1. Botão ajustador da força amortecedora de
recuo
1
(a)
(b)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
1
2
3
4
5
6
7
8
9

dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-to de compressão mais duro, rode o botão
ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o botão ajustador na direc-
ção (b).
NOTA:

Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
AVISO

PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.

Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.

Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.

Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha. Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalidos na direcção (b)*
Normal:
12 estalidos na direcção (b)*
Máxima (dura):
3 estalidos na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
1. Botão ajustador da força amortecedora de
compressão
1
(a)
(b)

Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
12 estalidos na direcção (b)*
Normal:
11 estalidos na direcção (b)*
Máxima (dura):
1 estalidos na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
