ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
2
34
5
6
7
8
9

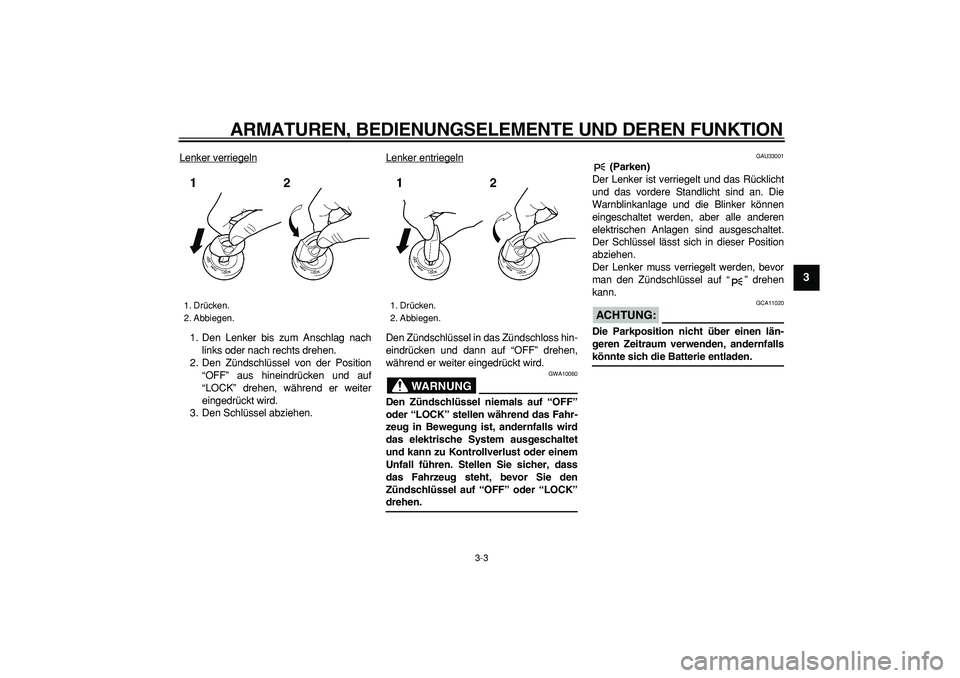

Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel in das Zündschloss hin-
eindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
WARNUNG

GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den
Zündschlüssel auf “OFF” oder “LOCK”
drehen.
GAU33001
(Parken)
Der Lenker ist verriegelt und das Rücklicht
und das vordere Standlicht sind an. Die
Warnblinkanlage und die Blinker können
eingeschaltet werden, aber alle anderen
elektrischen Anlagen sind ausgeschaltet.
Der Schlüssel lässt sich in dieser Position
abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG:

GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
2
3
4
5
6
7
8
9

GAU11003

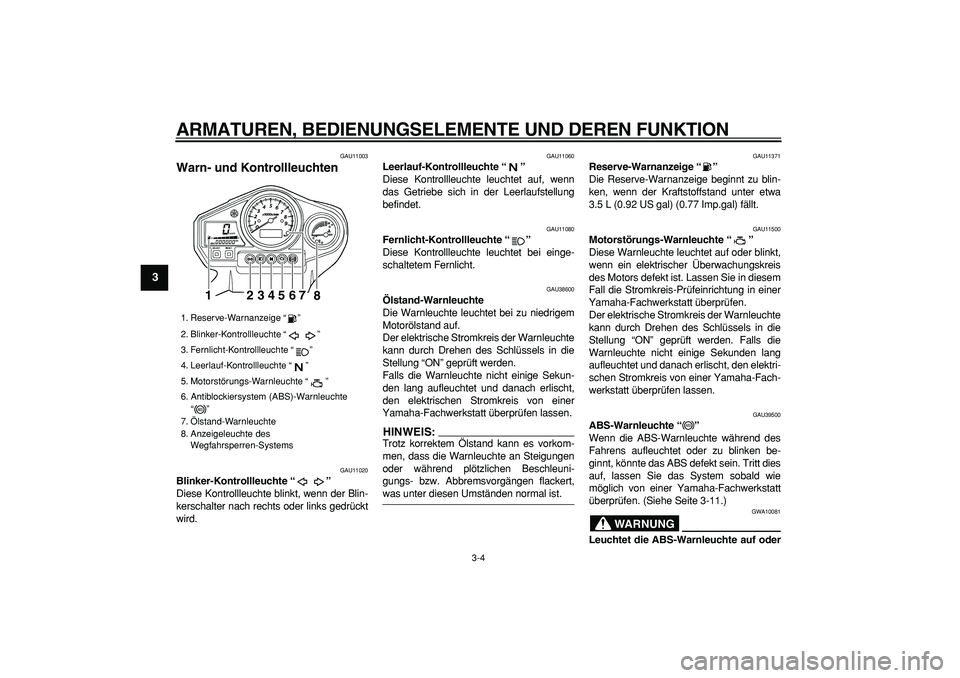

Warn- und Kontrollleuchten
GAU11020
Blinker-Kontrollleuchte “”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU38600
Ölstand-Warnleuchte
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEIS:

Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
GAU11371
Reserve-Warnanzeige “”
Die Reserve-Warnanzeige beginnt zu blin-
ken, wenn der Kraftstoffstand unter etwa
3.5 L (0.92 US gal) (0.77 Imp.gal) fällt.
GAU11500
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU39500
ABS-Warnleuchte “”
Wenn die ABS-Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, könnte das ABS defekt sein. Tritt dies
auf, lassen Sie das System sobald wie
möglich von einer Yamaha-Fachwerkstatt
überprüfen. (Siehe Seite 3-11.)
WARNUNG

GWA10081
Leuchtet die ABS-Warnleuchte auf oder
1. Reserve-Warnanzeige “ ”
2. Blinker-Kontrollleuchte “ ”
3. Fernlicht-Kontrollleuchte “ ”
4. Leerlauf-Kontrollleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Antiblockiersystem (ABS)-Warnleuchte
“ ”
7. Ölstand-Warnleuchte
8. Anzeigeleuchte des
Wegfahrsperren-Systems
1234567
8ABS
ABS

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9

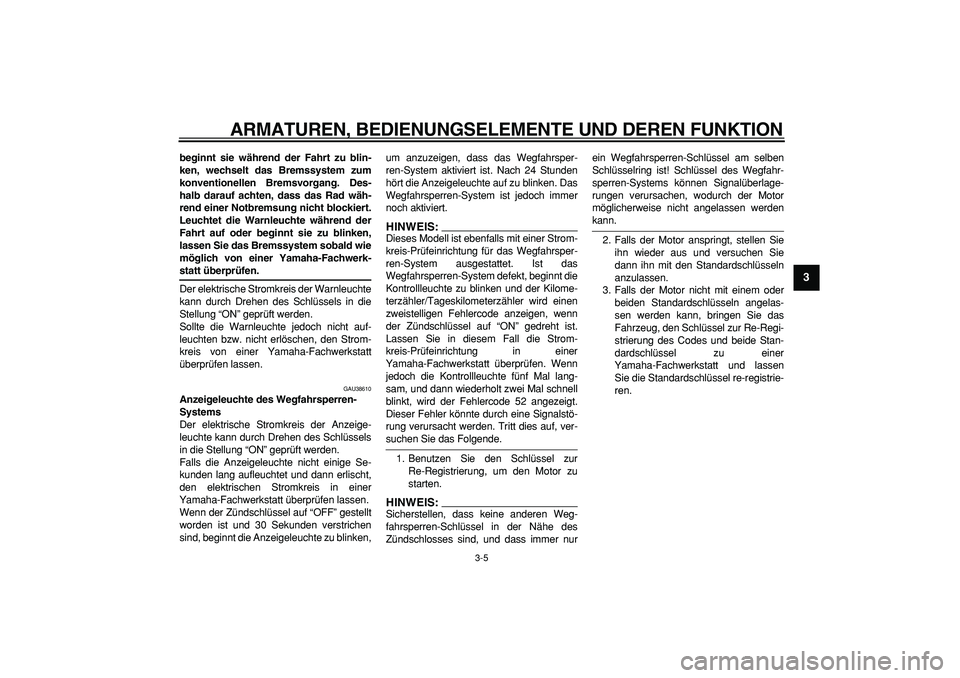

beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Sollte die Warnleuchte jedoch nicht auf-
leuchten bzw. nicht erlöschen, den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU38610
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
HINWEIS:

Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. Ist das
Wegfahrsperren-System defekt, beginnt die
Kontrollleuchte zu blinken und der Kilome-
terzähler/Tageskilometerzähler wird einen
zweistelligen Fehlercode anzeigen, wenn
der Zündschlüssel auf “ON” gedreht ist.
Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. Wenn
jedoch die Kontrollleuchte fünf Mal lang-
sam, und dann wiederholt zwei Mal schnell
blinkt, wird der Fehlercode 52 angezeigt.
Dieser Fehler könnte durch eine Signalstö-
rung verursacht werden. Tritt dies auf, ver-
suchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS:

Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nurein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

GAU11911

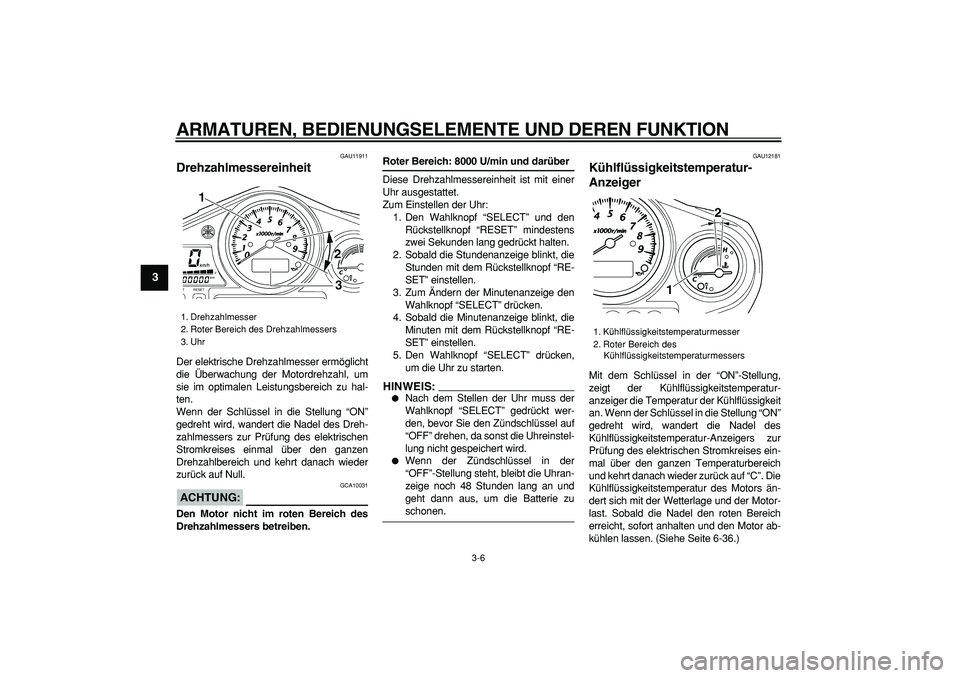

Drehzahlmessereinheit
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG:

GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8000 U/min und darüber
Diese Drehzahlmessereinheit ist mit einer
Uhr ausgestattet.
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” mindestens
zwei Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Zum Ändern der Minutenanzeige den
Wahlknopf “SELECT” drücken.
4. Sobald die Minutenanzeige blinkt, die
Minuten mit dem Rückstellknopf “RE-
SET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die Uhr zu starten.
HINWEIS:


Nach dem Stellen der Uhr muss der
Wahlknopf “SELECT” gedrückt wer-
den, bevor Sie den Zündschlüssel auf
“OFF” drehen, da sonst die Uhreinstel-
lung nicht gespeichert wird.

Wenn der Zündschlüssel in der
“OFF”-Stellung steht, bleibt die Uhran-
zeige noch 48 Stunden lang an und
geht dann aus, um die Batterie zu
schonen.
GAU12181
Kühlflüssigkeitstemperatur-
Anzeiger
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperatur-
anzeiger die Temperatur der Kühlflüssigkeit
an. Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des
Kühlflüssigkeitstemperatur-Anzeigers zur
Prüfung des elektrischen Stromkreises ein-
mal über den ganzen Temperaturbereich
und kehrt danach wieder zurück auf “C”. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Sobald die Nadel den roten Bereich
erreicht, sofort anhalten und den Motor ab-
kühlen lassen. (Siehe Seite 6-36.)
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
3. Uhr
1
2
3

1. Kühlflüssigkeitstemperaturmesser
2. Roter Bereich des
Kühlflüssigkeitstemperaturmessers
12

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9
ACHTUNG:

GCA10020
Den Motor bei Überhitzung nicht länger
betreiben.
GAU36611

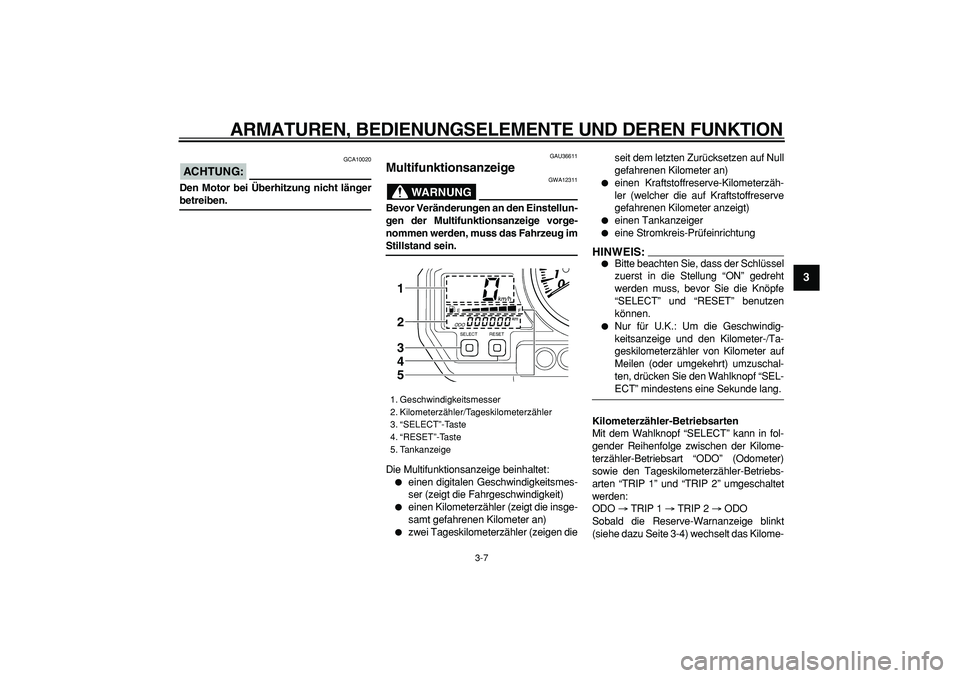

Multifunktionsanzeige
WARNUNG

GWA12311
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein.
Die Multifunktionsanzeige beinhaltet:

einen digitalen Geschwindigkeitsmes-
ser (zeigt die Fahrgeschwindigkeit)

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)

zwei Tageskilometerzähler (zeigen dieseit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)

einen Tankanzeiger

eine Stromkreis-Prüfeinrichtung
HINWEIS:


Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie die Knöpfe
“SELECT” und “RESET” benutzen
können.

Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SEL-
ECT” mindestens eine Sekunde lang.
Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Sobald die Reserve-Warnanzeige blinkt
(siehe dazu Seite 3-4) wechselt das Kilome-

1. Geschwindigkeitsmesser
2. Kilometerzähler/Tageskilometerzähler
3. “SELECT”-Taste
4. “RESET”-Taste
5. Tankanzeige
1
2
3
4
5

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
1
2
3
4
5
6
7
8
9

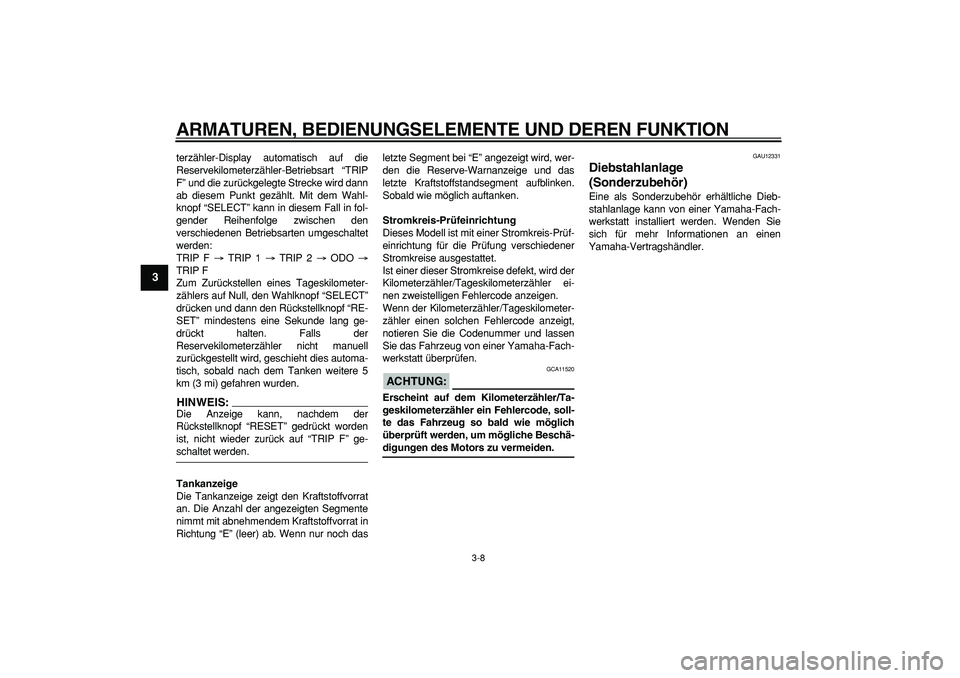

terzähler-Display automatisch auf die
Reservekilometerzähler-Betriebsart “TRIP
F” und die zurückgelegte Strecke wird dann
ab diesem Punkt gezählt. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in fol-
gender Reihenfolge zwischen den
verschiedenen Betriebsarten umgeschaltet
werden:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der
Reservekilometerzähler nicht manuell
zurückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
HINWEIS:

Die Anzeige kann, nachdem der
Rückstellknopf “RESET” gedrückt worden
ist, nicht wieder zurück auf “TRIP F” ge-
schaltet werden.
Tankanzeige
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Anzahl der angezeigten Segmente
nimmt mit abnehmendem Kraftstoffvorrat in
Richtung “E” (leer) ab. Wenn nur noch dasletzte Segment bei “E” angezeigt wird, wer-
den die Reserve-Warnanzeige und das
letzte Kraftstoffstandsegment aufblinken.
Sobald wie möglich auftanken.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, wird der
Kilometerzähler/Tageskilometerzähler ei-
nen zweistelligen Fehlercode anzeigen.
Wenn der Kilometerzähler/Tageskilometer-
zähler einen solchen Fehlercode anzeigt,
notieren Sie die Codenummer und lassen
Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.
ACHTUNG:

GCA11520
Erscheint auf dem Kilometerzähler/Ta-
geskilometerzähler ein Fehlercode, soll-
te das Fahrzeug so bald wie möglich
überprüft werden, um mögliche Beschä-
digungen des Motors zu vermeiden.
GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.

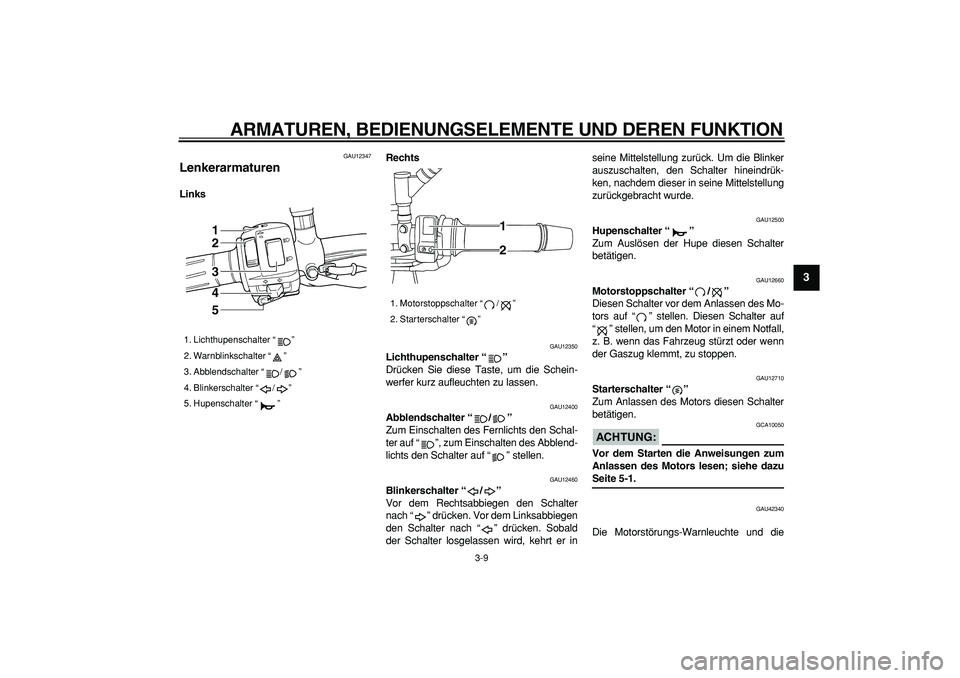

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
2
34
5
6
7
8
9

GAU12347
Lenkerarmaturen
LinksRechts
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er inseine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
ACHTUNG:

GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
1. Lichthupenschalter “”
2. Warnblinkschalter “”
3. Abblendschalter “/”
4. Blinkerschalter “/”
5. Hupenschalter “”
1
2
3
4
5

1. Motorstoppschalter “/”
2. Starterschalter “”1
2

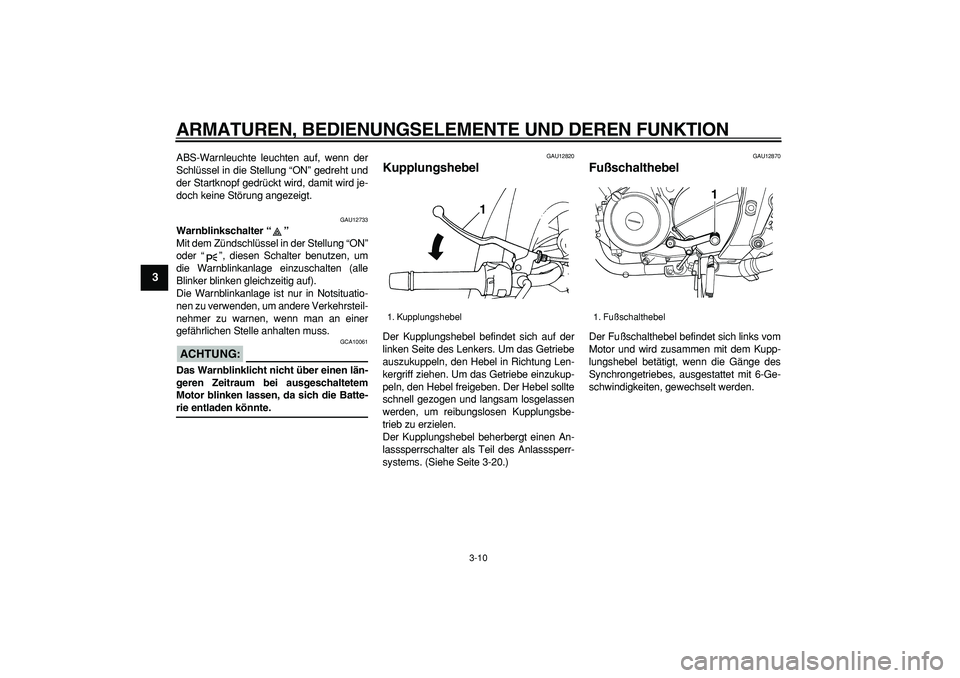

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9

ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG:

GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12820
Kupplungshebel
Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-20.)
GAU12870
Fußschalthebel
Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel 1
1. Fußschalthebel
1
