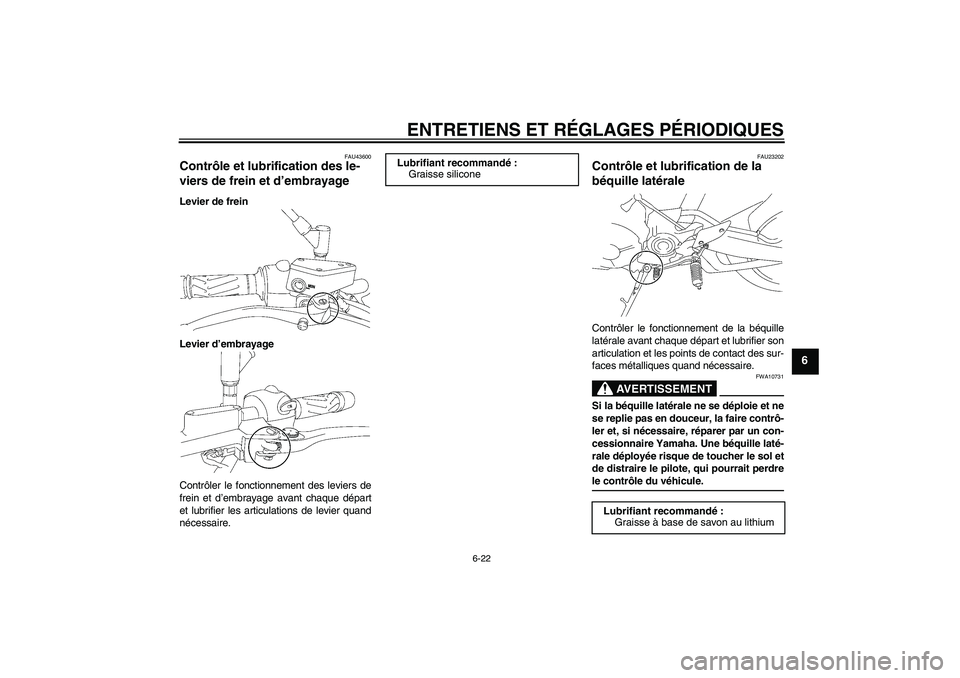

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
FAU43600
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdrele contrôle du véhicule.
Lubrifiant recommandé:
Graisse silicone
Lubrifiant recommandé:
Graisse à base de savon au lithium
U5YUF4F0.book Page 22 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-32 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U5YUF4F0.book Page 23 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23444
Batterie La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
1. Câble positif de batterie (rouge)
2. Batterie
3. Câble négatif de batterie (noir)
U5YUF4F0.book Page 24 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-terie par un concessionnaire Yamaha.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-réversible.
U5YUF4F0.book Page 25 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
FAU23626
Remplacement des fusibles Le fusible principal et le boîtier à fusibles qui
contient les fusibles protégeant les divers
circuits, se trouvent sous la selle. (Voir page
3-15.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieurà celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
1. Fusible principal
2. Fusible du système d’injection de carburant
3. Fusible de rechange du système d’injection
de carburant
4. Boîtier à fusibles
1. Boîtier à fusibles
2. Fusible de phare
3. Fusible du système de signalisation
4. Fusible d’allumage
5. Fusible du ventilateur du cache de pot
d’échappement
6. Fusible de sauvegarde (compteur kilométri-
que, montre et immobilisateur antivol)
7. Fusible de l’auto-décompression
8. Fusible du bloc de commande électronique
(ECU)
9. Fusible des feux de stationnement
10.Fusible de rechange
Fusibles spécifiés:
Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
25.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du bloc de commande élec-
tronique (ECU):
10.0 A
Fusible du système d’injection de
carburant:
15.0 A
Fusible de l’auto-décompression:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible du ventilateur du cache de
pot d’échappement:
15.0 A
U5YUF4F0.book Page 26 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU36822
Remplacement d’une ampoule
de phare Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusementtoute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.
1. Ampoule de feu de croisement
2. Ampoule de feu de route
1. Ne pas toucher le verre de l’ampoule.
U5YUF4F0.book Page 27 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
Remplacement d’une ampoule de phare
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.Remplacement de l’ampoule de feu de
routea. Déposer le cache du porte-am-
poule de phare en le tournant dans
le sens inverse des aiguilles d’une
montre.
b. Déconnecter la fiche rapide du
phare, puis décrocher le porte-am-
poule de phare.c. Déposer l’ampoule grillée.
d. Monter une ampoule de phare
neuve et la fixer à l’aide du porte-
ampoule.
e. Connecter la fiche rapide, puis
monter le cache du porte-ampoule
de phare en le tournant dans le
sens des aiguilles d’une montre.
Remplacement de l’ampoule de feu de
croisementa. Débrancher la fiche rapide du
phare, puis retirer l’ampoule grillée
en la tournant dans le sens inverse
des aiguilles d’une montre.
1. Ne pas toucher le verre de l’ampoule.
1. Vis
1. Cache du porte-ampoule de phare
1. Fiche rapide de phare
2. Porte-ampoule du phare
U5YUF4F0.book Page 28 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
b. Remettre l’ampoule en place en la
tournant dans le sens des aiguilles
d’une montre.
c. Brancher la fiche rapide du phare.
2. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
3. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24181
Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
FAU24204
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11191]
1. Fiche rapide de phare
2. Ampoule de phare
1. Vis
U5YUF4F0.book Page 29 Tuesday, September 9, 2008 9:48 AM
