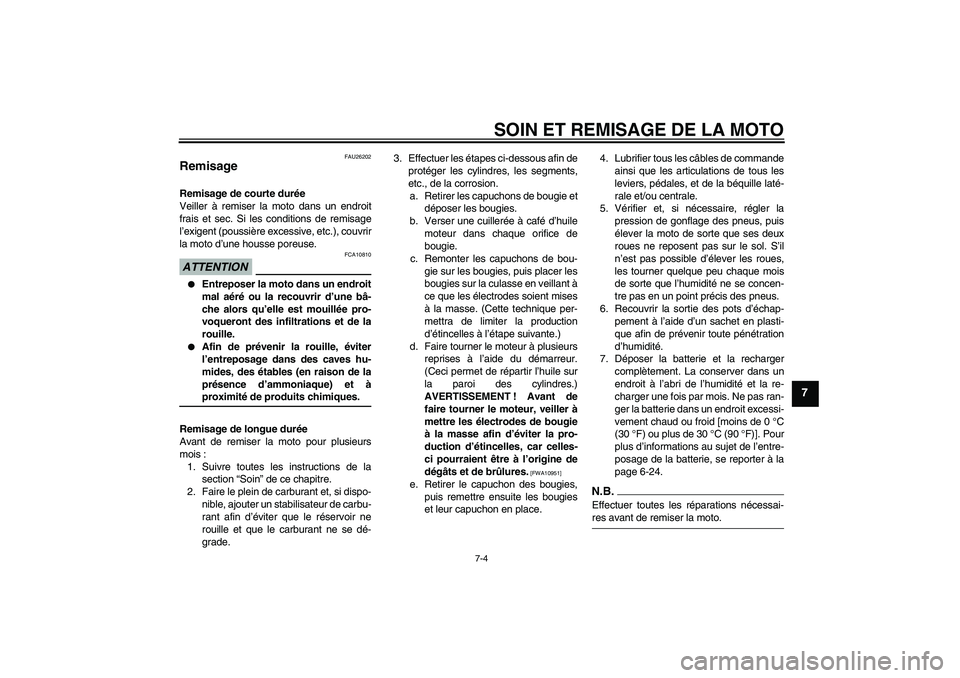

SOIN ET REMISAGE DE LA MOTO
7-4
7
FAU26202
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-24.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5YUF4F0.book Page 4 Tuesday, September 9, 2008 9:48 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2185 mm (86.0 in)
Largeur hors tout:
800 mm (31.5 in)
Hauteur hors tout:
1105 mm (43.5 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement:
1525 mm (60.0 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
3200 mm (126.0 in)Poids:Avec huile et carburant:
265.0 kg (584 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps,
soupapes en tête
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée:
1670.0 cm³
Alésage × course:
97.0 × 113.0 mm (3.82 × 4.45 in)
Taux de compression:
8.40 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
10W-50 ou SAE 15W-40 ou SAE 20W-40
ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.10 L (4.33 US qt, 3.61 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivementCapacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Type / quantité:
SE AC40-B210/1Bougie(s):Fabricant/modèle:
NGK/DPR7EA-9
Fabricant/modèle:
DENSO/X22EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
71/48 (1.479)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
39/17 (2.294)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/16 (2.375)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5YUF4F0.book Page 1 Tuesday, September 9, 2008 9:48 AM

CARACTÉRISTIQUES
8-2
8
2e:
30/19 (1.579)
3e:
29/25 (1.160)
4e:
24/25 (0.960)
5e:
24/30 (0.800)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
25.00 °
Chasse:
103.0 mm (4.06 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17 M/C (58W)
Fabricant/modèle:
METZELER/ROADTEC Z6 E FRONTPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
190/50 ZR17 M/C (73W)
Fabricant/modèle:
METZELER/ROADTEC Z6 ECharge:Charge maximale:
196 kg (432 lb)(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge:
90–196 kg (198–432 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT6.00Frein avant:Type:
Frein à double disqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
117.0 mm (4.61 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanente
U5YUF4F0.book Page 2 Tuesday, September 9, 2008 9:48 AM

CARACTÉRISTIQUES
8-3
8
Batterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Feu de croisement:
12 V, 51.0 W × 1
Feu de route:
12 V, 55.0 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 3
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LEDTémoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
25.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur du cache de pot
d’échappement:
15.0 A
Fusible du bloc de commande électronique
(ECU):
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible de l’auto-décompression:
15.0 A
U5YUF4F0.book Page 3 Tuesday, September 9, 2008 9:48 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5YUF4F0.book Page 1 Tuesday, September 9, 2008 9:48 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU5YUF4F0.book Page 2 Tuesday, September 9, 2008 9:48 AM

INDEX
AAlarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-30
Avertisseur, contacteur ......................... 3-10BBagages, supports de sangle de
fixation ................................................ 3-20
Batterie ................................................. 6-24
Béquille latérale .................................... 3-21
Béquille latérale, contrôle et
lubrification ......................................... 6-22
Bougies, contrôle .................................... 6-8CCâble des gaz, contrôle du jeu ............. 6-13
Câbles, contrôle et lubrification ............ 6-21
Calage de la moto ................................ 6-32
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Carburant, témoin du niveau .................. 3-4
Carénage, dépose et repose .................. 6-7
Chaîne de transmission, nettoyage et
graissage ............................................ 6-20
Chaîne de transmission, tension .......... 6-19
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-29
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage ............................................... 3-18
Combinés de contacteurs ....................... 3-9
Compteurs, écran multifonction .............. 3-5Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................... 3-9
Coupe-circuit d’allumage....................... 3-21
Coupe-circuit du moteur ........................ 3-10
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schéma de diagnostic ....... 6-34
Direction, contrôle .................................6-23
Durite de mise à l’air/de trop-plein du
réservoir de carburant ......................... 3-14EEmbrayage, levier ........................3-10, 6-16
Emplacement des éléments .................... 2-1
Entretien du système de contrôle
des gaz d’échappement ........................ 6-2
Entretiens et graissages périodiques ...... 6-3
Étiquette des codes du modèle ............... 9-2
EXUP ....................................................3-20FFeu arrière/stop .....................................6-29
Feu stop, réglage du contacteur ........... 6-16
Feux de détresse, contacteur................3-10
Filtre à air, élément ...............................6-12
Fourche, contrôle .................................. 6-23
Fourche, réglage ...................................3-16
Frein, levier ........................................... 3-11
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-26HHuile moteur et cartouche du filtre .......... 6-9IImmobilisateur antivol .............................3-1Inverseur feu de route/feu de
croisement ............................................ 3-9
JJeu des soupapes................................. 6-13LLeviers de frein et d’embrayage,
contrôle et lubrification........................ 6-22
Liquide de frein, contrôle du niveau ...... 6-17
Liquide de frein et d’embrayage,
changement ........................................ 6-18NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-32
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-21
Phare, remplacement d’une
ampoule .............................................. 6-27
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-17
Pneus.................................................... 6-13
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-21
Pots catalytiques................................... 3-14RRemisage................................................ 7-4
Réservoir de carburant, bouchon ......... 3-12
Rodage du moteur .................................. 5-3
Roues ................................................... 6-16
Roulements de roue, contrôle............... 6-24SSécurité................................................... 1-1
Sélecteur............................................... 3-11
U5YUF4F0.book Page 1 Tuesday, September 9, 2008 9:48 AM

INDEXSelle ...................................................... 3-15
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-4
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-31
Vitesses, sélection .................................. 5-2
U5YUF4F0.book Page 2 Tuesday, September 9, 2008 9:48 AM
