REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
2
3
4
5
67
8
9

GAU34490
HINWEIS:


Die Luftfilter und Riementrieb-Filter müssen häufiger gewartet werden, wenn in ungewöhnlich feuchten oder staubigen Gebieten ge-
fahren wird.

Wartung der hydraulische Bremsanlage

Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.

Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.

Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
25

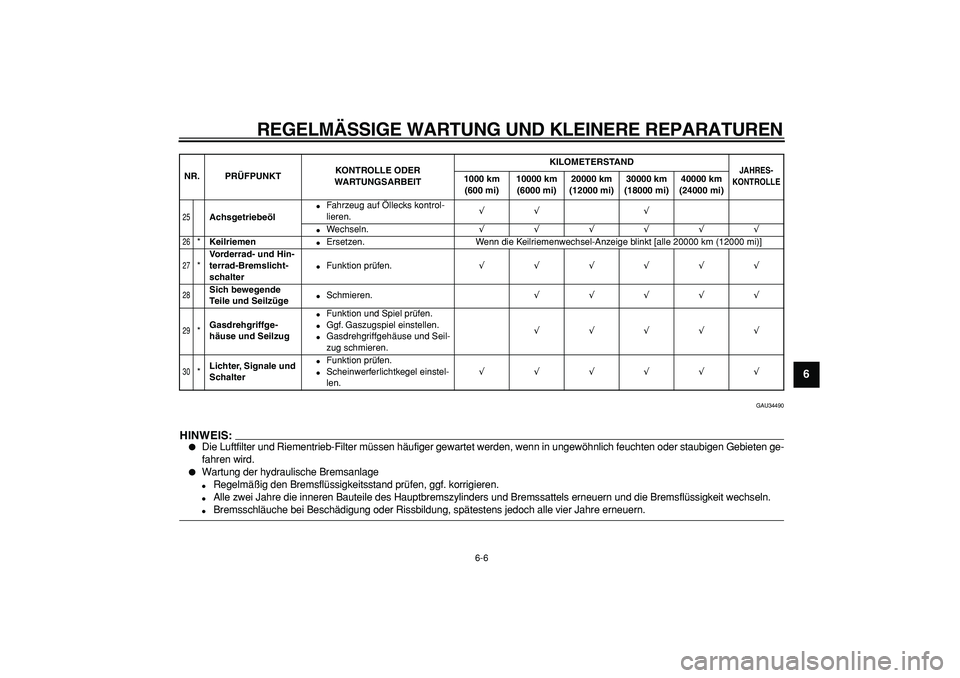

Achsgetriebeöl

Fahrzeug auf Öllecks kontrol-
lieren.
√√ √

Wechseln.
√√√√√√
26

*
Keilriemen

Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12000 mi)]
27

*
Vorderrad- und Hin-
terrad-Bremslicht-
schalter

Funktion prüfen.
√√√√√√
28

Sich bewegende
Teile und Seilzüge

Schmieren.
√√√√√
29

*
Gasdrehgriffge-
häuse und Seilzug

Funktion und Spiel prüfen.

Ggf. Gaszugspiel einstellen.

Gasdrehgriffgehäuse und Seil-
zug schmieren.
√√√√√
30

*
Lichter, Signale und
Schalter

Funktion prüfen.

Scheinwerferlichtkegel einstel-
len.
√√√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
1
2
3
4
5
6
7
8
9

GAU18712

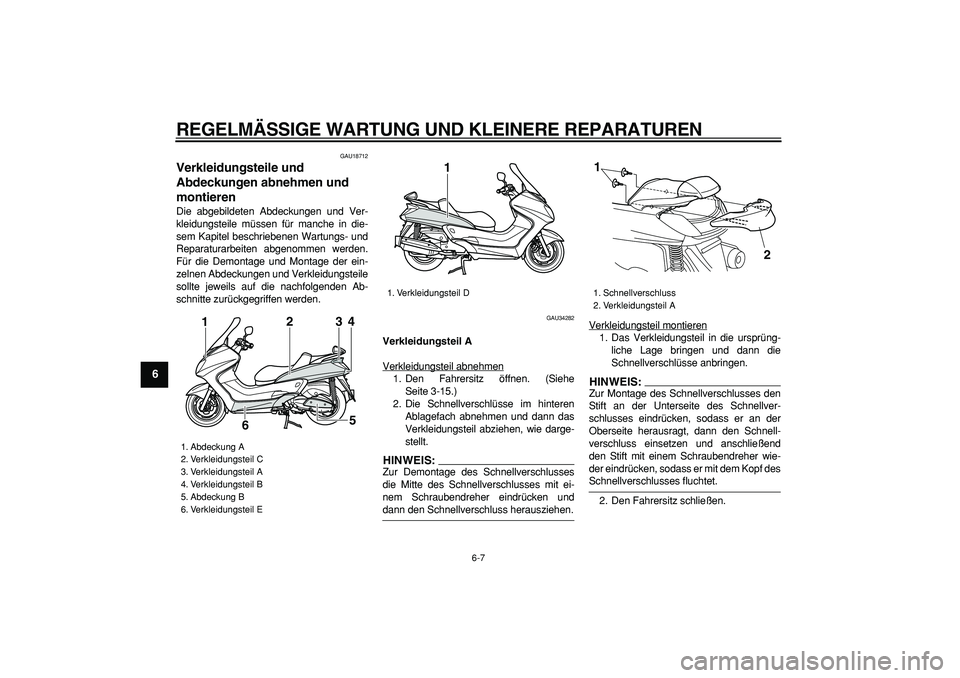

Verkleidungsteile und
Abdeckungen abnehmen und
montieren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU34282
Verkleidungsteil A
Verkleidungsteil abnehmen
1. Den Fahrersitz öffnen. (Siehe
Seite 3-15.)
2. Die Schnellverschlüsse im hinteren
Ablagefach abnehmen und dann das
Verkleidungsteil abziehen, wie darge-
stellt.HINWEIS:

Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann die
Schnellverschlüsse anbringen.HINWEIS:

Zur Montage des Schnellverschlusses den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, sodass er an der
Oberseite herausragt, dann den Schnell-
verschluss einsetzen und anschließend
den Stift mit einem Schraubendreher wie-
der eindrücken, sodass er mit dem Kopf des
Schnellverschlusses fluchtet.
2. Den Fahrersitz schließen.
1. Abdeckung A
2. Verkleidungsteil C
3. Verkleidungsteil A
4. Verkleidungsteil B
5. Abdeckung B
6. Verkleidungsteil E
2
3
4
5
6 1

1. Verkleidungsteil D
1

1. Schnellverschluss
2. Verkleidungsteil A
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
2
3
4
5
67
8
9

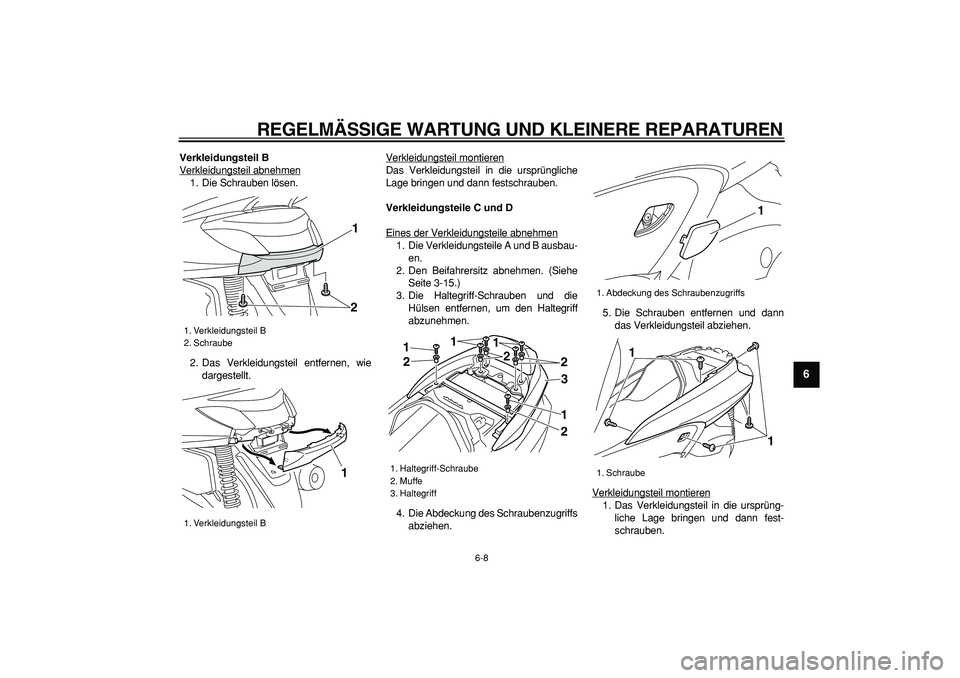

Verkleidungsteil B
Verkleidungsteil abnehmen
1. Die Schrauben lösen.
2. Das Verkleidungsteil entfernen, wie
dargestellt.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
Verkleidungsteile C und D
Eines der Verkleidungsteile abnehmen1. Die Verkleidungsteile A und B ausbau-
en.
2. Den Beifahrersitz abnehmen. (Siehe
Seite 3-15.)
3. Die Haltegriff-Schrauben und die
Hülsen entfernen, um den Haltegriff
abzunehmen.
4. Die Abdeckung des Schraubenzugriffs
abziehen.5. Die Schrauben entfernen und dann
das Verkleidungsteil abziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.

1. Verkleidungsteil B
2. Schraube
1. Verkleidungsteil B
1
21

1. Haltegriff-Schraube
2. Muffe
3. Haltegriff1
1
3
1
1
2
2
22

1. Abdeckung des Schraubenzugriffs
1. Schraube
1
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1
2
3
4
5
6
7
8
9

2. Die Abdeckung des Schraubenzugriffs
in die ursprüngliche Position bringen.
3. Den Haltegriff mit den Hülsen und Hal-
tegriff-Schrauben befestigen.
4. Den Beifahrersitz montieren.
5. Die Verkleidungsteile A und B anbrin-
gen.

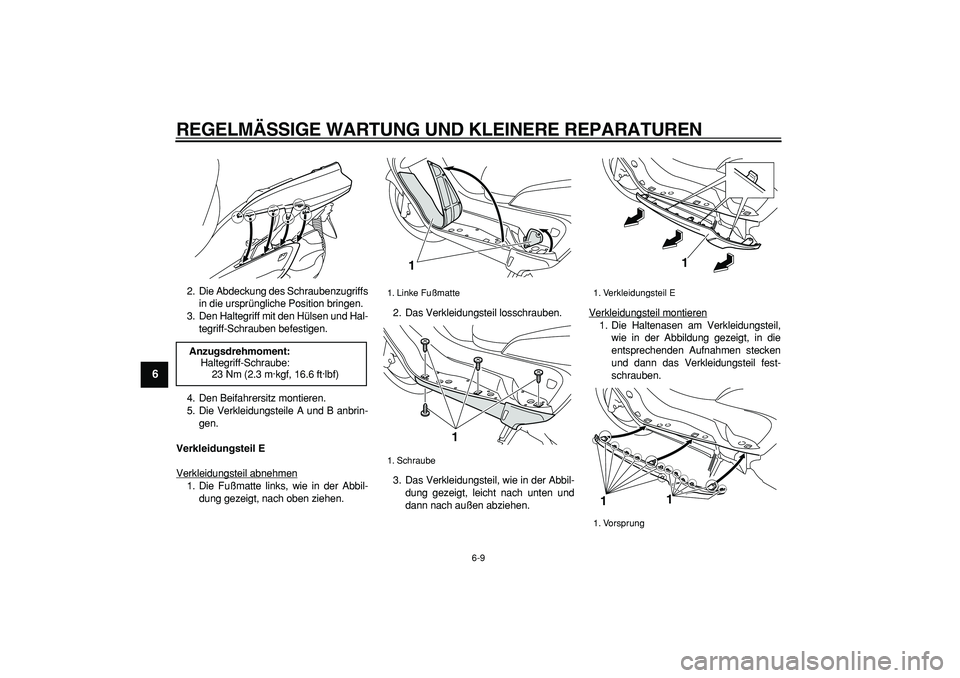

Verkleidungsteil E
Verkleidungsteil abnehmen
1. Die Fußmatte links, wie in der Abbil-
dung gezeigt, nach oben ziehen.2. Das Verkleidungsteil losschrauben.
3. Das Verkleidungsteil, wie in der Abbil-
dung gezeigt, leicht nach unten und
dann nach außen abziehen.Verkleidungsteil montieren
1. Die Haltenasen am Verkleidungsteil,
wie in der Abbildung gezeigt, in die
entsprechenden Aufnahmen stecken
und dann das Verkleidungsteil fest-
schrauben.
Anzugsdrehmoment:
Haltegriff-Schraube:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Linke Fußmatte
1. Schraube
1
1
1. Verkleidungsteil E
1. Vorsprung
1
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
2
3
4
5
67
8
9

2. Die Fußmatten links in die ursprüng-
liche Position bringen.
GAU34290

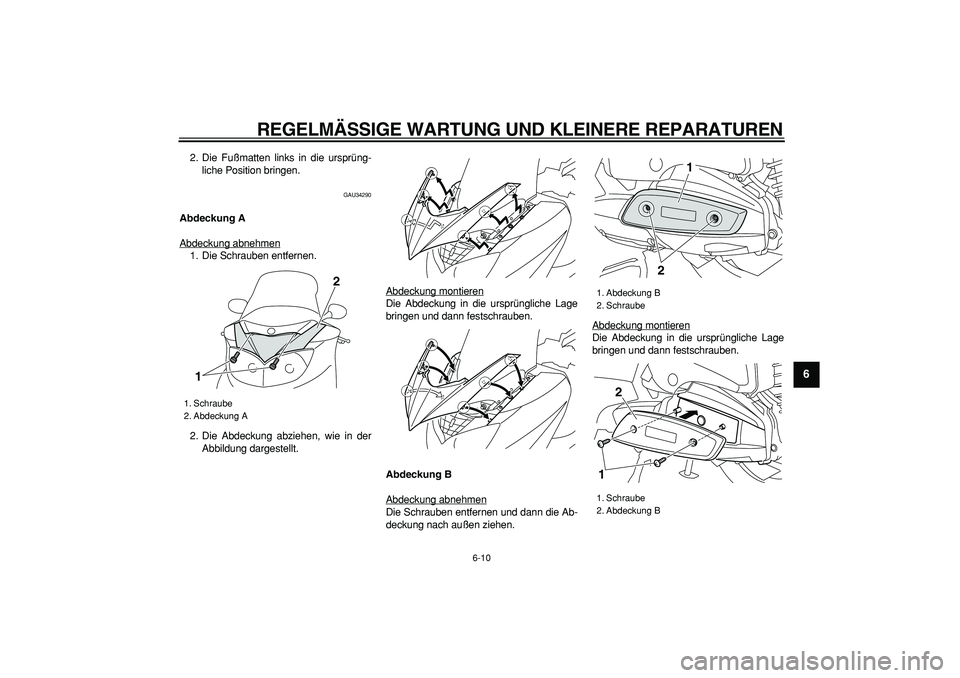

Abdeckung A
Abdeckung abnehmen
1. Die Schrauben entfernen.
2. Die Abdeckung abziehen, wie in der
Abbildung dargestellt.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung B
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach außen ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.

1. Schraube
2. Abdeckung A
2
1

1. Abdeckung B
2. Schraube
1. Schraube
2. Abdeckung B
21
12

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
1
2
3
4
5
6
7
8
9

GAU34172

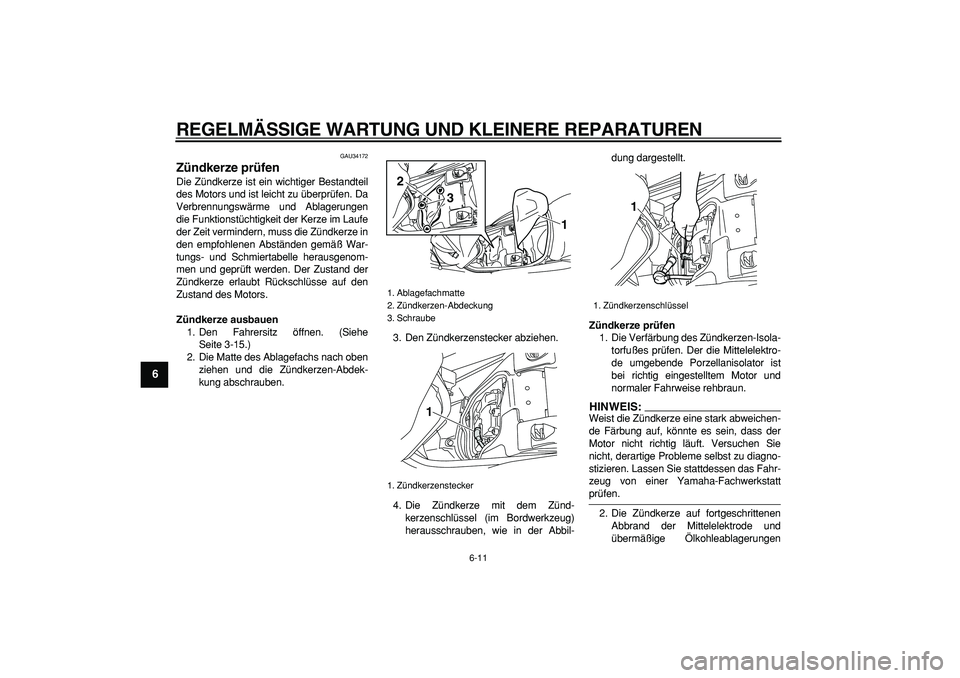

Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Fahrersitz öffnen. (Siehe
Seite 3-15.)
2. Die Matte des Ablagefachs nach oben
ziehen und die Zündkerzen-Abdek-
kung abschrauben.3. Den Zündkerzenstecker abziehen.
4. Die Zündkerze mit dem Zünd-
kerzenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der Abbil-dung dargestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS:

Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diagno-
stizieren. Lassen Sie stattdessen das Fahr-
zeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
1. Ablagefachmatte
2. Zündkerzen-Abdeckung
3. Schraube
1. Zündkerzenstecker
1
2
3
1

1. Zündkerzenschlüssel
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
2
3
4
5
67
8
9

prüfen und ggf. erneuern.

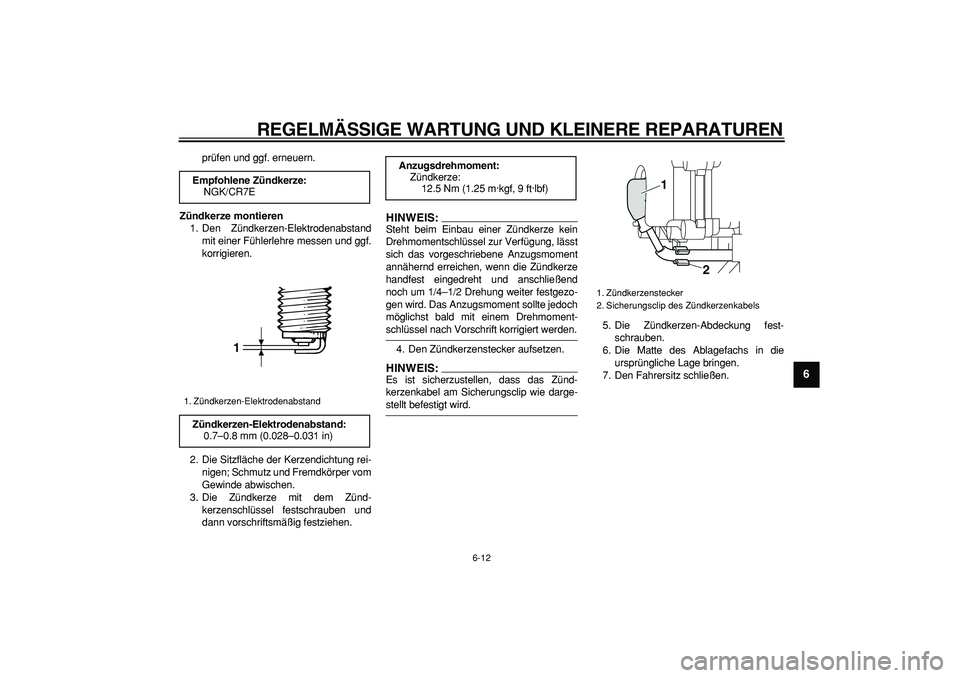

Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
HINWEIS:

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
HINWEIS:

Es ist sicherzustellen, dass das Zünd-
kerzenkabel am Sicherungsclip wie darge-
stellt befestigt wird.5. Die Zündkerzen-Abdeckung fest-
schrauben.
6. Die Matte des Ablagefachs in die
ursprüngliche Lage bringen.
7. Den Fahrersitz schließen.
Empfohlene Zündkerze:
NGK/CR7E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
1

Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Zündkerzenstecker
2. Sicherungsclip des Zündkerzenkabels
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
1
2
3
4
5
6
7
8
9

GAU34183

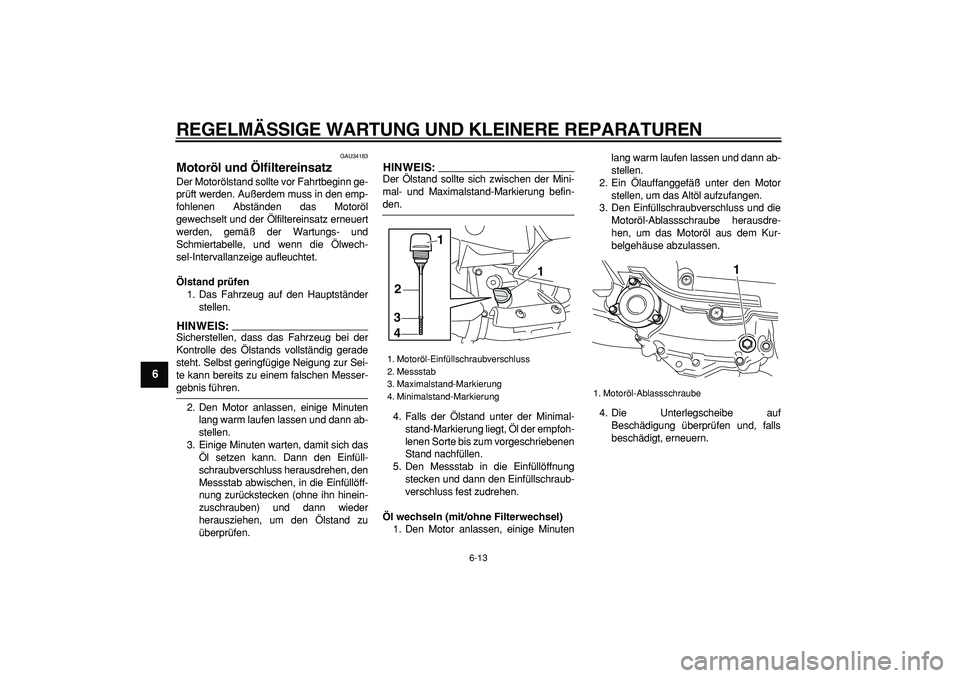

Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen das Motoröl
gewechselt und der Ölfiltereinsatz erneuert
werden, gemäß der Wartungs- und
Schmiertabelle, und wenn die Ölwech-
sel-Intervallanzeige aufleuchtet.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS:

Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minutenlang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube herausdre-
hen, um das Motoröl aus dem Kur-
belgehäuse abzulassen.
4. Die Unterlegscheibe auf
Beschädigung überprüfen und, falls
beschädigt, erneuern.
1. Motoröl-Einfüllschraubverschluss
2. Messstab
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
3
4
1
2

1. Motoröl-Ablassschraube
1
