2008 YAMAHA MAJESTY 400 Betriebsanleitungen (in German)

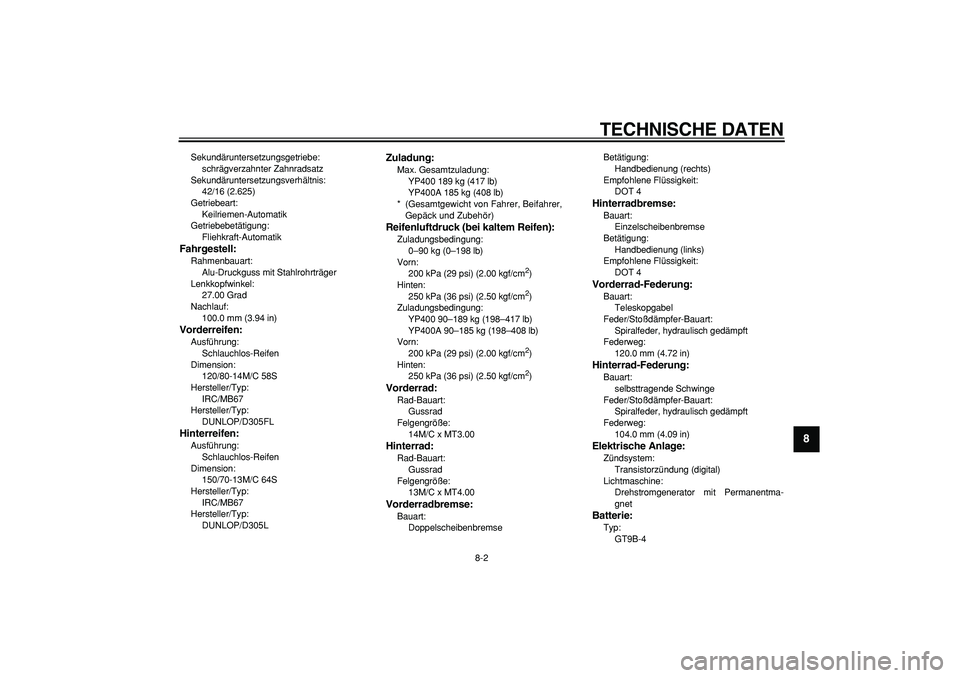

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
42/16 (2.625)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Alu-Druckguss mit Stahlrohrträger
Lenkkopfwinkel:
27.00 Grad
Nachlauf:
100.0 mm (3.94 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14M/C 58S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305FL
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13M/C 64S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305L
Zuladung:
Max. Gesamtzuladung:
YP400 189 kg (417 lb)
YP400A 185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
YP400 90–189 kg (198–417 lb)
YP400A 90–185 kg (198–408 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14M/C x MT3.00
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
13M/C x MT4.00
Vorderradbremse:
Bauart:
DoppelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
104.0 mm (4.09 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT9B-4

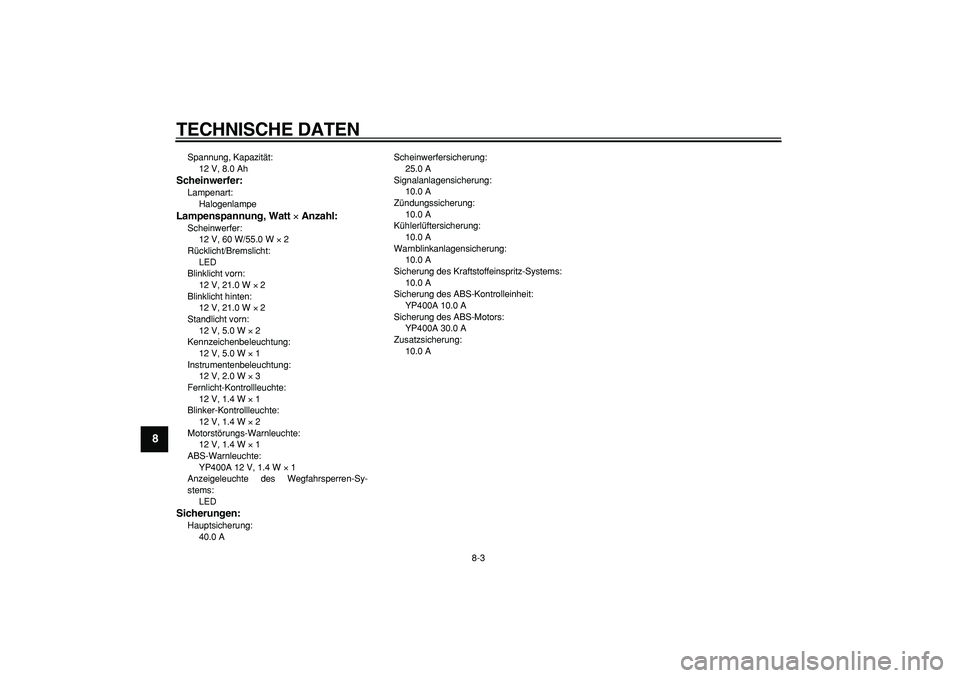

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
ABS-Warnleuchte:
YP400A 12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 AScheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

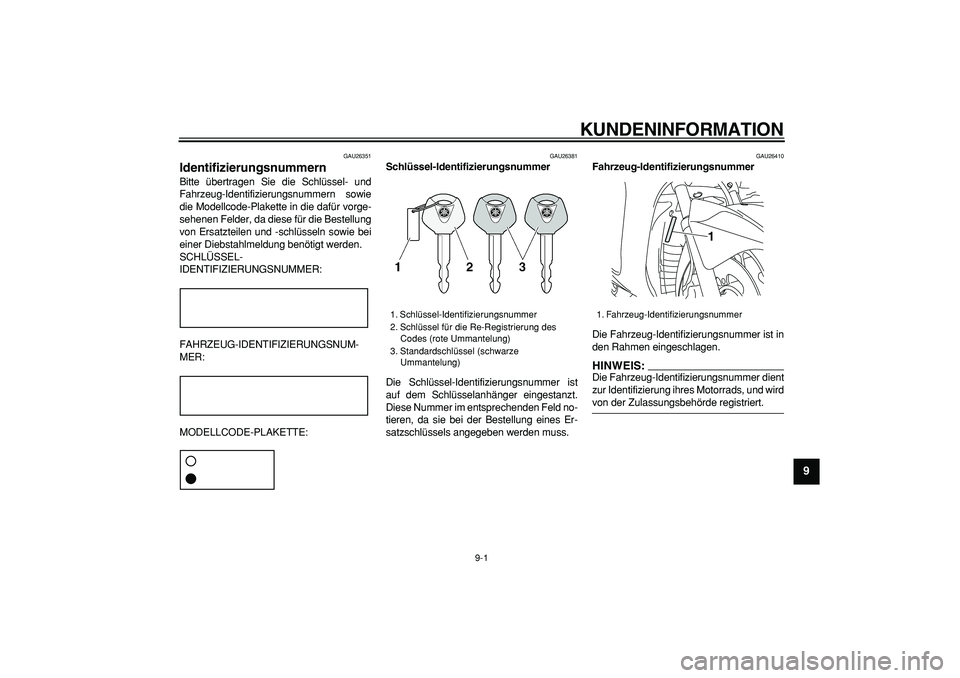

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500

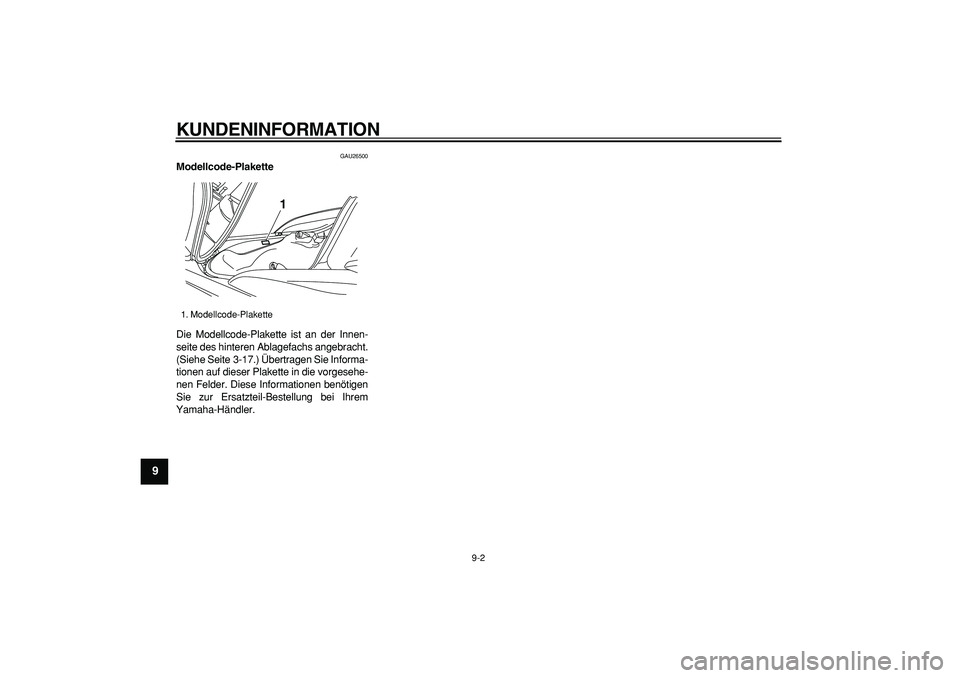

Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-17.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

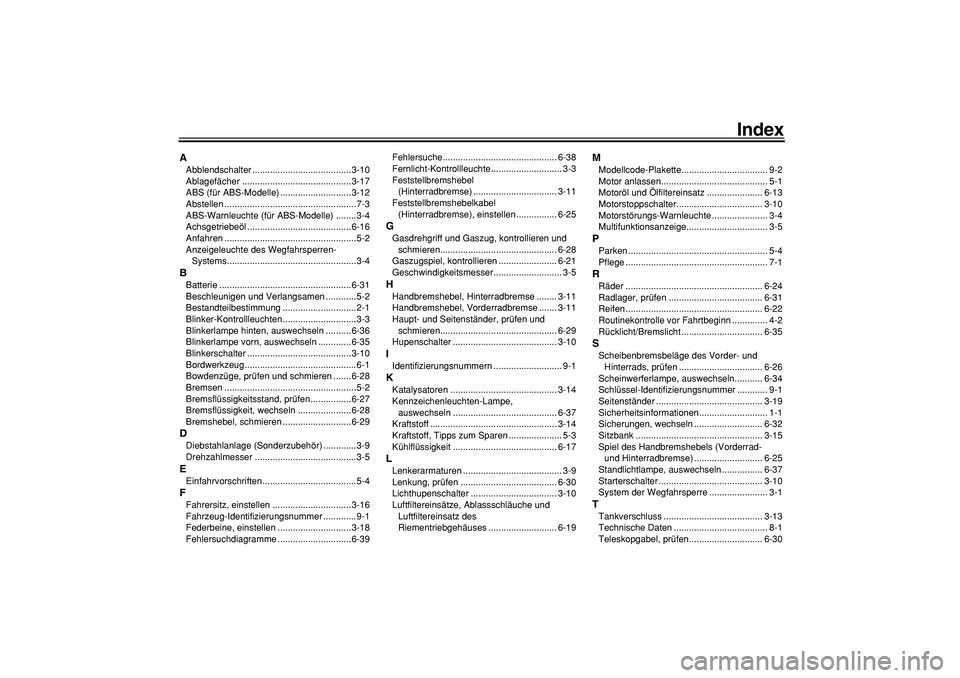

Index
A
Abblendschalter .......................................3-10
Ablagefächer ...........................................3-17
ABS (für ABS-Modelle) ............................3-12
Abstellen ....................................................7-3
ABS-Warnleuchte (für ABS-Modelle) ........3-4
Achsgetriebeöl .........................................6-16
Anfahren ....................................................5-2
Anzeigeleuchte des Wegfahrsperren-
Systems...................................................3-4
B
Batterie ....................................................6-31
Beschleunigen und Verlangsamen ............5-2
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchten .............................3-3
Blinkerlampe hinten, auswechseln ..........6-36
Blinkerlampe vorn, auswechseln .............6-35
Blinkerschalter .........................................3-10
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-28
Bremsen ....................................................5-2
Bremsflüssigkeitsstand, prüfen ................6-27
Bremsflüssigkeit, wechseln .....................6-28
Bremshebel, schmieren ...........................6-29
D
Diebstahlanlage (Sonderzubehör) .............3-9
Drehzahlmesser ........................................3-5
E
Einfahrvorschriften .....................................5-4
F
Fahrersitz, einstellen ...............................3-16
Fahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen .............................3-18
Fehlersuchdiagramme .............................6-39Fehlersuche............................................. 6-38
Fernlicht-Kontrollleuchte............................ 3-3
Feststellbremshebel
(Hinterradbremse) ................................. 3-11
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................ 6-25
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren.............................................. 6-28
Gaszugspiel, kontrollieren ....................... 6-21
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-11
Handbremshebel, Vorderradbremse ....... 3-11
Haupt- und Seitenständer, prüfen und
schmieren.............................................. 6-29
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren .......................................... 3-14
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-37
Kraftstoff .................................................. 3-14
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-17
L
Lenkerarmaturen ....................................... 3-9
Lenkung, prüfen ...................................... 6-30
Lichthupenschalter .................................. 3-10
Luftfiltereinsätze, Ablassschläuche und
Luftfiltereinsatz des
Riementriebgehäuses ........................... 6-19
M
Modellcode-Plakette.................................. 9-2
Motor anlassen.......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-13
Motorstoppschalter.................................. 3-10
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-5
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-24
Radlager, prüfen ..................................... 6-31
Reifen ...................................................... 6-22
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht/Bremslicht ................................ 6-35
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-26
Scheinwerferlampe, auswechseln........... 6-34
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-19
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-32
Sitzbank .................................................. 3-15
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-25
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-13
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-30

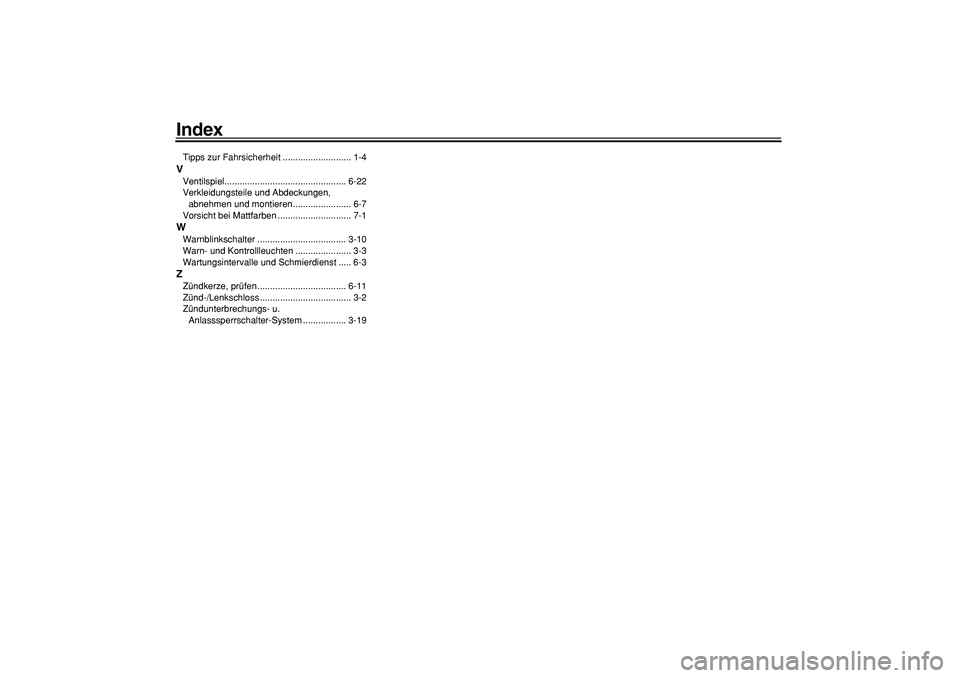

Index
Tipps zur Fahrsicherheit ........................... 1-4
V
Ventilspiel................................................ 6-22
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-7
Vorsicht bei Mattfarben ............................. 7-1
W
Warnblinkschalter ................................... 3-10
Warn- und Kontrollleuchten ...................... 3-3
Wartungsintervalle und Schmierdienst ..... 6-3
Z
Zündkerze, prüfen ................................... 6-11
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-19
