INTRODUCTION
FAU10100
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle FZ6-NHG/FZ6-NAHG, est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la concep-
tion et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la FZ6-NHG/FZ6-NAHG, il faut prendre le temps de lire attentivement ce manuel.
Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais
aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
U5S5F1F0.book Page 1 Wednesday, June 20, 2007 10:40 AM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10151
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.:

Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.


Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pashésiter à consulter un concessionnaire Yamaha.AVERTISSEMENT
FWA10030
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ!
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des bles-
sures graves ou la mort
du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant la moto.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager la moto.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:
N.B.:
U5S5F1F0.book Page 1 Wednesday, June 20, 2007 10:40 AM

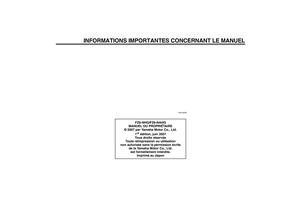

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
FZ6-NHG/FZ6-NAHG
MANUEL DU PROPRIÉTA I R E
© 2007 par Yamaha Motor Co., Ltd.
1re édition, juin 2007
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon
U5S5F1F0.book Page 2 Wednesday, June 20, 2007 10:40 AM

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-4
Bloc de compteurs multifonctions ...3-7
Alarme antivol (en option) .............3-11
Combinés de contacteurs .............3-12
Levier d’embrayage ......................3-13
Sélecteur ......................................3-13
Levier de frein ...............................3-14
Pédale de frein .............................3-14
Système d’antiblocage des roues
(pour modèle muni de freins
ABS) ..........................................3-14
Bouchon du réservoir de
carburant ...................................3-15
Carburant ......................................3-16
Durite de mise à l’air de réservoir
de carburant ..............................3-17
Pots catalytiques ..........................3-17
Selle ..............................................3-17
Accroche-casque ..........................3-18
Compartiment de rangement ........3-18Réglage du combiné ressort-
amortisseur ............................... 3-19
Béquille latérale ............................ 3-20
Coupe-circuit d’allumage .............. 3-20
CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Trousse de réparation .................... 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose du cache ........... 6-7
Contrôle des bougies ..................... 6-7
Huile moteur et cartouche du filtre à
huile ............................................ 6-8
Liquide de refroidissement ........... 6-11Remplacement de l’élément du
filtre à air ................................... 6-15
Réglage du régime de ralenti du
moteur ...................................... 6-16
Contrôle du jeu de câble des
gaz ............................................ 6-17
Jeu des soupapes ........................ 6-17
Pneus ........................................... 6-18
Roues coulées ............................. 6-20
Réglage de la garde du levier
d’embrayage ............................. 6-21
Contacteur de feu stop sur frein
arrière ....................................... 6-21
Contrôle des plaquettes de frein
avant et arrière ......................... 6-22
Contrôle du niveau du liquide de
frein .......................................... 6-22
Changement du liquide de frein ... 6-23
Tension de la chaîne de
transmission ............................. 6-24
Nettoyage et graissage de la
chaîne de transmission ............ 6-25
Contrôle et lubrification des
câbles ....................................... 6-26
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-26
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................... 6-26
Contrôle et lubrification des leviers
de frein et d’embrayage ............ 6-27U5S5F1F0.book Page 1 Wednesday, June 20, 2007 10:40 AM

TABLE DES MATIÈRES
Contrôle et lubrification de la
béquille latérale ......................... 6-27
Lubrification des pivots du bras
oscillant ..................................... 6-28
Contrôle de la fourche .................. 6-28
Contrôle de la direction ................ 6-29
Contrôle des roulements de
roue ........................................... 6-29
Batterie ......................................... 6-29
Remplacement des fusibles ......... 6-31
Remplacement de l’ampoule du
phare ......................................... 6-32
Remplacement de l’ampoule du
feu arrière/stop .......................... 6-34
Remplacement d’une ampoule de
clignotant ................................... 6-34
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation ....................... 6-35
Remplacement de l’ampoule de la
veilleuse .................................... 6-35
Calage de la moto ........................ 6-36
Roue avant (FZ6-NHG) ................. 6-36
Roue arrière (FZ6-NHG)................ 6-37
Diagnostic de pannes ................... 6-39
Schémas de diagnostic de
pannes ...................................... 6-40SOIN ET REMISAGE DE LA
MOTO................................................ 7-1
Remarque concernant les pièces
de couleur mate .......................... 7-1
Soins .............................................. 7-1
Remisage ....................................... 7-3
CARACTÉRISTIQUES ..................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................ 9-1
U5S5F1F0.book Page 2 Wednesday, June 20, 2007 10:40 AM

1-1
1
CONSIGNES DE SÉCURITÉ
FAU10281
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE PREN-
DRE LA ROUTE.
LE PILOTE DOIT :

S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION D’UNE MOTO.


OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.


SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES TECH-
NIQUES DE CONDUITE SÛRES ET
CORRECTES.


FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉCANI-
QUE L’EXIGE.Conduite en toute sécurité


Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peut
permettre d’éviter des accidents.


Cette moto est conçue pour le trans-
port du pilote et d’un passager.


La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. En se faisant bien voir, on
peut diminuer les risques d’accident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de moto se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.


De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis spécial pour véhi-
cules à deux roues qui ont le plus d’ac-
cidents.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.


De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCES-
SIVE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
U5S5F1F0.book Page 1 Wednesday, June 20, 2007 10:40 AM
