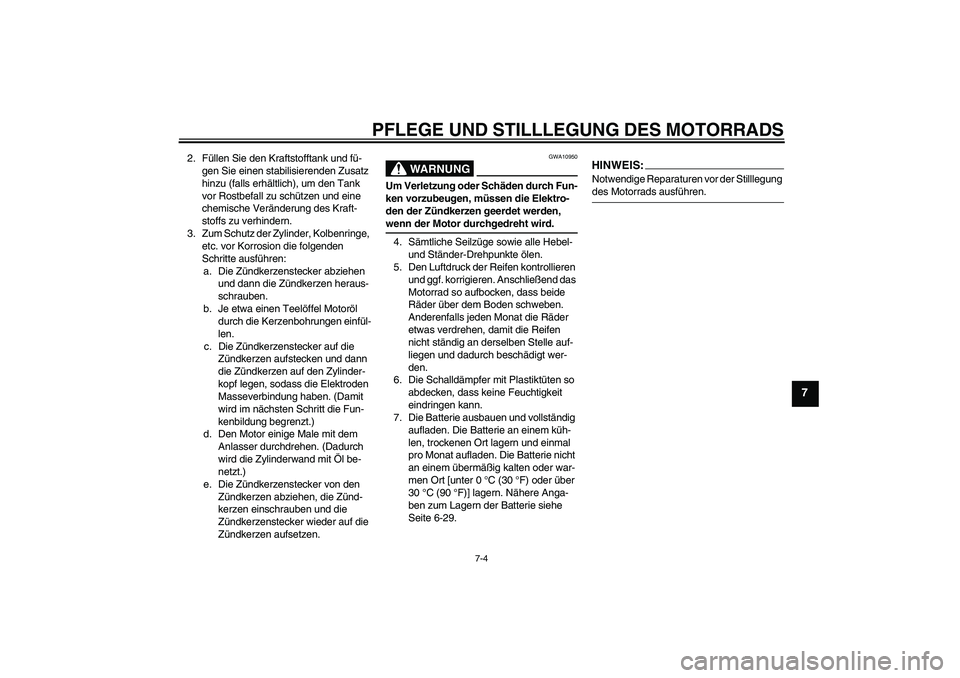

Page 89 of 98

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-29.
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U5S5G1G0.book Page 4 Wednesday, June 20, 2007 9:54 AM
Page 90 of 98

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2095 mm (82.5 in)
Gesamtbreite:
755 mm (29.7 in)
Gesamthöhe:
1085 mm (42.7 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
FZ6-NAHG 206.0 kg (454 lb)
FZ6-NHG 201.0 kg (443 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
19.4 L (5.13 US gal) (4.27 Imp.gal)
Davon Reserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
36EIDW-B1/1Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
46/16 (2.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5S5G1G0.book Page 1 Wednesday, June 20, 2007 9:54 AM

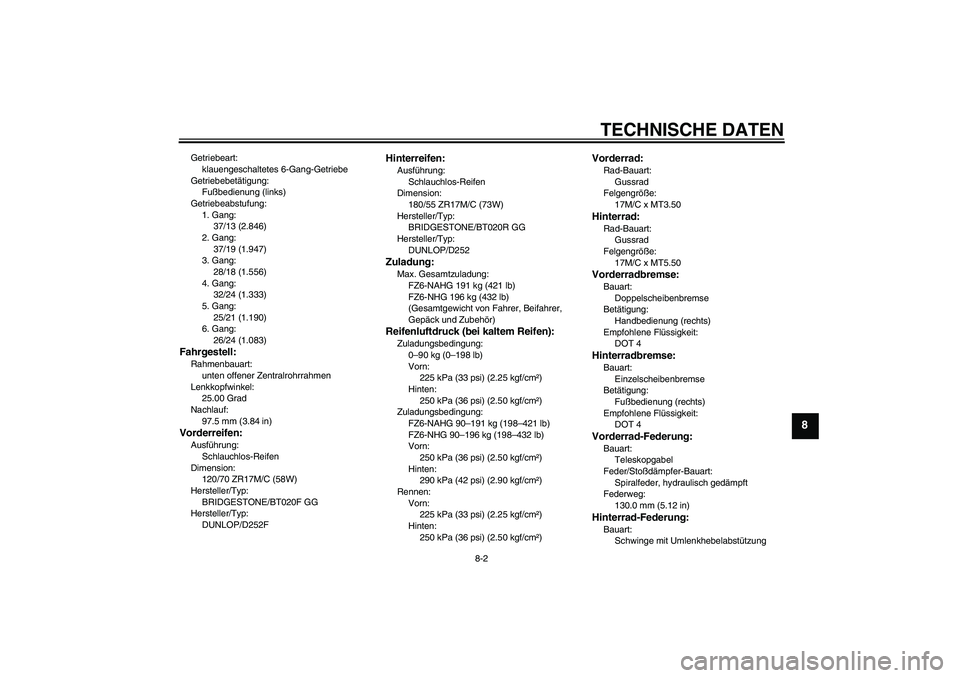

Page 91 of 98

TECHNISCHE DATEN
8-2
8
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
97.5 mm (3.84 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT020F GG
Hersteller/Typ:
DUNLOP/D252F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
BRIDGESTONE/BT020R GG
Hersteller/Typ:
DUNLOP/D252Zuladung:Max. Gesamtzuladung:
FZ6-NAHG 191 kg (421 lb)
FZ6-NHG 196 kg (432 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
FZ6-NAHG 90–191 kg (198–421 lb)
FZ6-NHG 90–196 kg (198–432 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
U5S5G1G0.book Page 2 Wednesday, June 20, 2007 9:54 AM

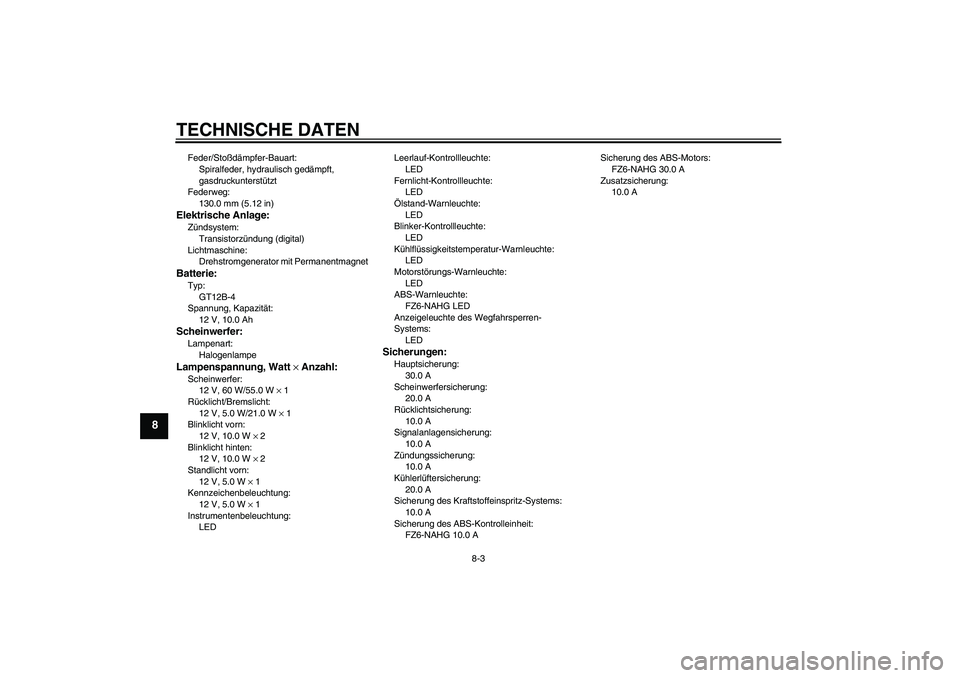

Page 92 of 98

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
FZ6-NAHG LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
FZ6-NAHG 10.0 ASicherung des ABS-Motors:
FZ6-NAHG 30.0 A
Zusatzsicherung:
10.0 A
U5S5G1G0.book Page 3 Wednesday, June 20, 2007 9:54 AM

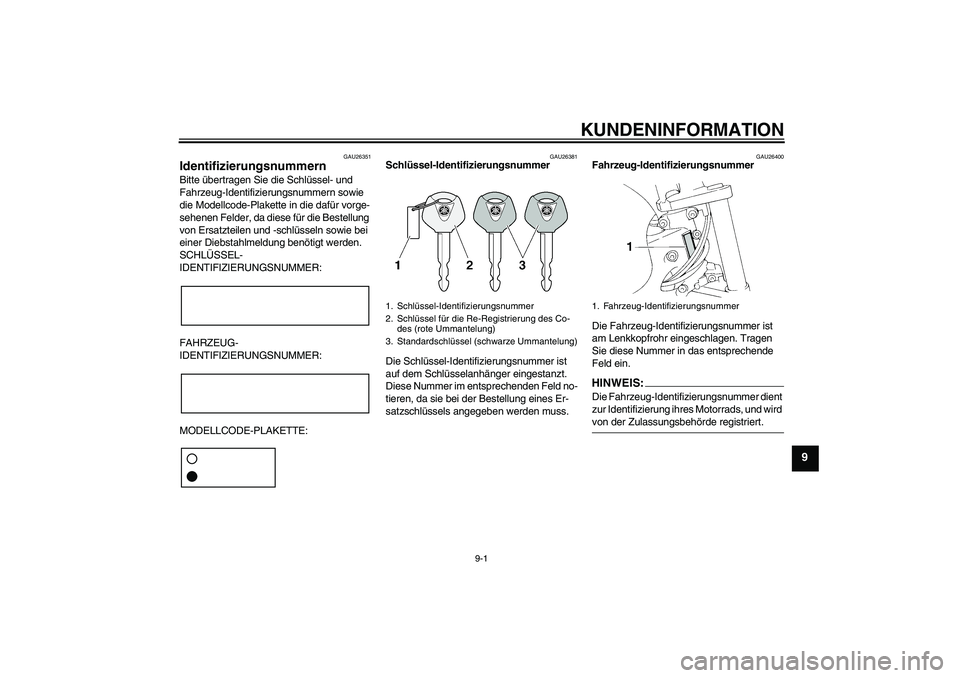

Page 93 of 98

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U5S5G1G0.book Page 1 Wednesday, June 20, 2007 9:54 AM

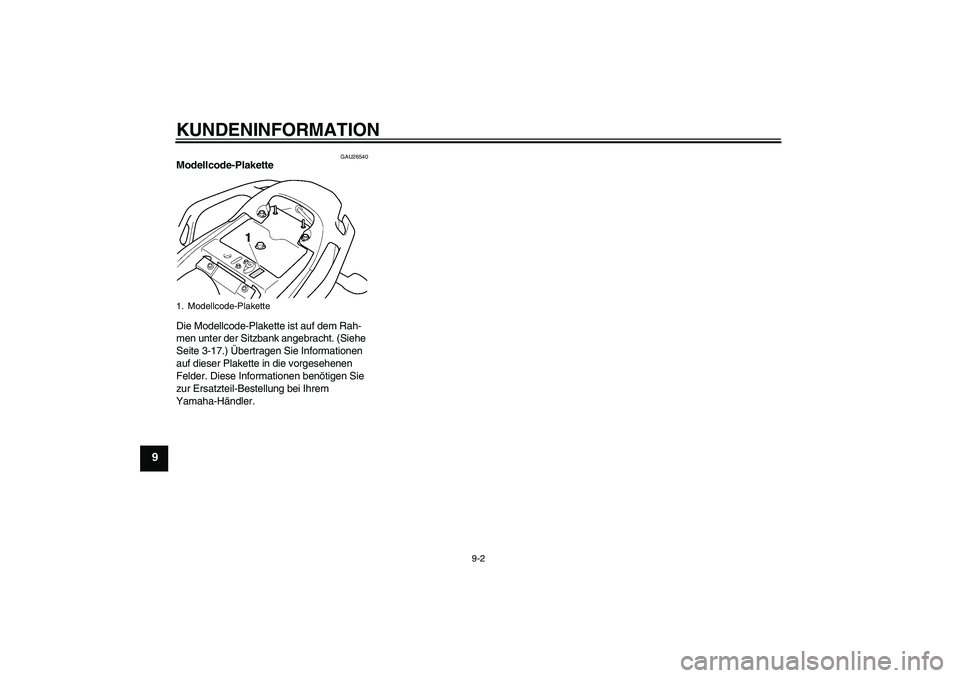

Page 94 of 98
KUNDENINFORMATION
9-2
9
GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-17.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU5S5G1G0.book Page 2 Wednesday, June 20, 2007 9:54 AM
Page 95 of 98

INDEX
AAbblendschalter .................................... 3-12
Abdeckung, abnehmen und montieren... 6-7
Ablagefach............................................ 3-18
ABS (für ABS-Modelle) ......................... 3-14
Abstellen ................................................. 7-3
ABS-Warnleuchte (für ABS-Modelle) ..... 3-6
Antriebsketten-Durchhang .................... 6-23
Antriebskette, säubern und
schmieren ........................................... 6-24
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-6BBatterie ................................................. 6-29
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen............. 6-22
Bremsflüssigkeit, wechseln .................. 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-11EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-19
Fehlersuchdiagramme .......................... 6-40
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-14Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-26
Fußschalthebel...................................... 3-13
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-25
Gaszugspiel, kontrollieren ..................... 6-17HHandbremshebel ................................... 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-26
Helmhalter ............................................. 3-18
Hinterrad-Bremslichtschalter ................. 6-21
Hinterrad (FZ6-NHG) ............................ 6-37
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-17
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-34
Kraftstoff ................................................3-16
Kraftstofftank-Belüftungsschlauch......... 3-17
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-11
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen .......... 6-20LLeerlaufdrehzahl ...................................6-16
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-12
Lenkung, prüfen .................................... 6-28Lichthupenschalter................................ 3-12
Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-8
Motorrad aufbocken .............................. 6-35
Motorstoppschalter ............................... 3-12
Motorstörungs-Warnleuchte ................... 3-6
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-28
Reifen ................................................... 6-17
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-33SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-21
Scheinwerferlampe, auswechseln ........ 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-27
Seitenständer........................................ 3-20
Seitenständer, prüfen und schmieren ... 6-27
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
Sitzbank ................................................ 3-17
U5S5G1G0.book Page 1 Wednesday, June 20, 2007 9:54 AM
Page 96 of 98

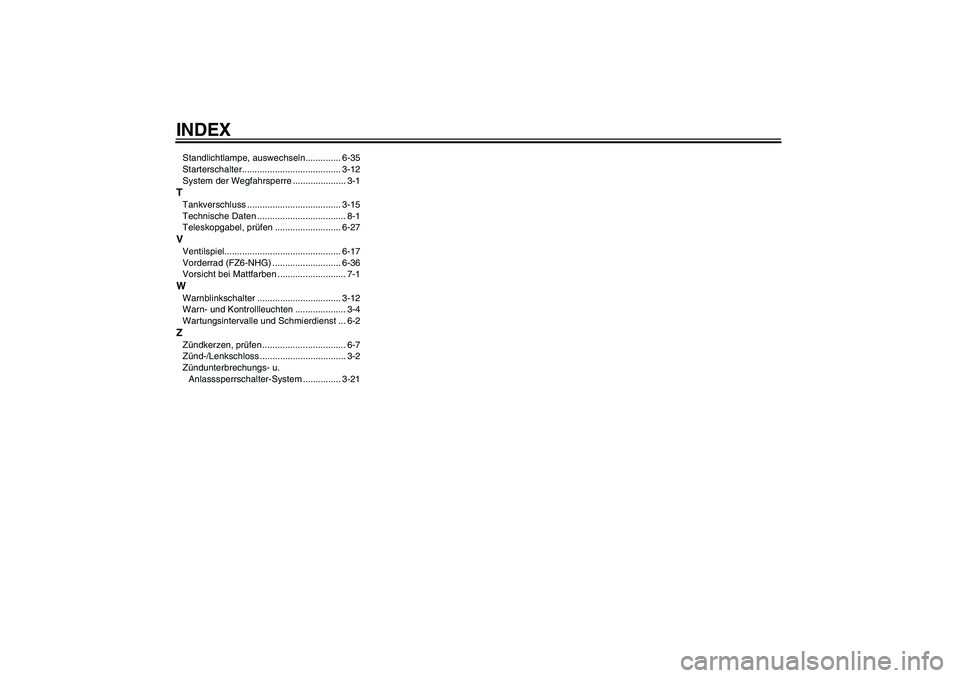

INDEXStandlichtlampe, auswechseln.............. 6-35
Starterschalter....................................... 3-12
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-17
Vorderrad (FZ6-NHG) ........................... 6-36
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-12
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-7
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-21
U5S5G1G0.book Page 2 Wednesday, June 20, 2007 9:54 AM
