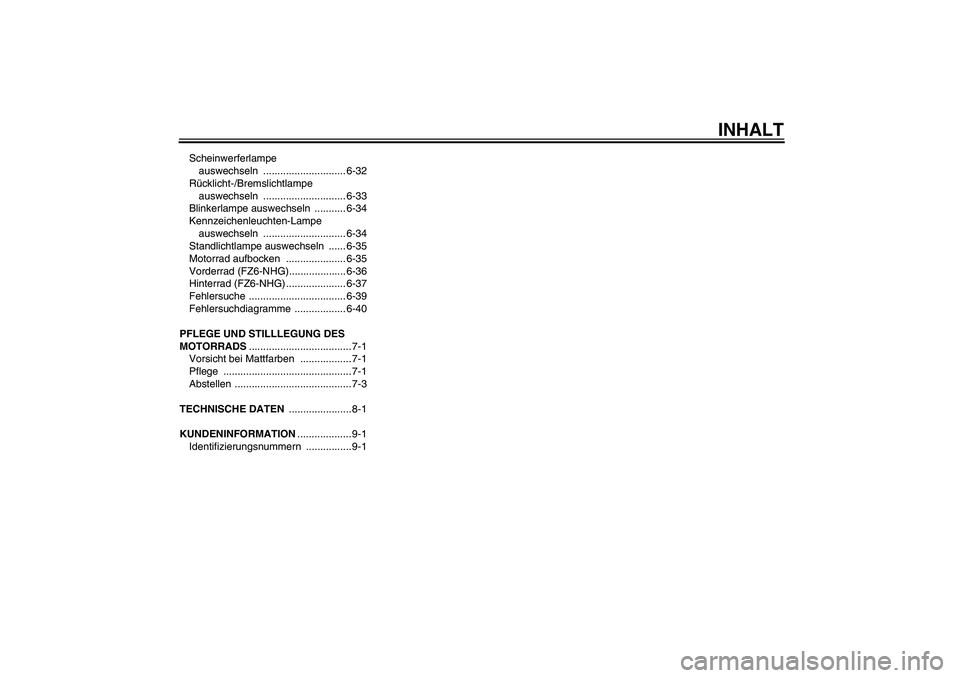

INHALT
Scheinwerferlampe
auswechseln ............................. 6-32
Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-33
Blinkerlampe auswechseln ........... 6-34
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-34
Standlichtlampe auswechseln ...... 6-35
Motorrad aufbocken ..................... 6-35
Vorderrad (FZ6-NHG).................... 6-36
Hinterrad (FZ6-NHG) ..................... 6-37
Fehlersuche .................................. 6-39
Fehlersuchdiagramme .................. 6-40
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5S5G1G0.book Page 2 Wednesday, June 20, 2007 9:54 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-39
6
GAU25870

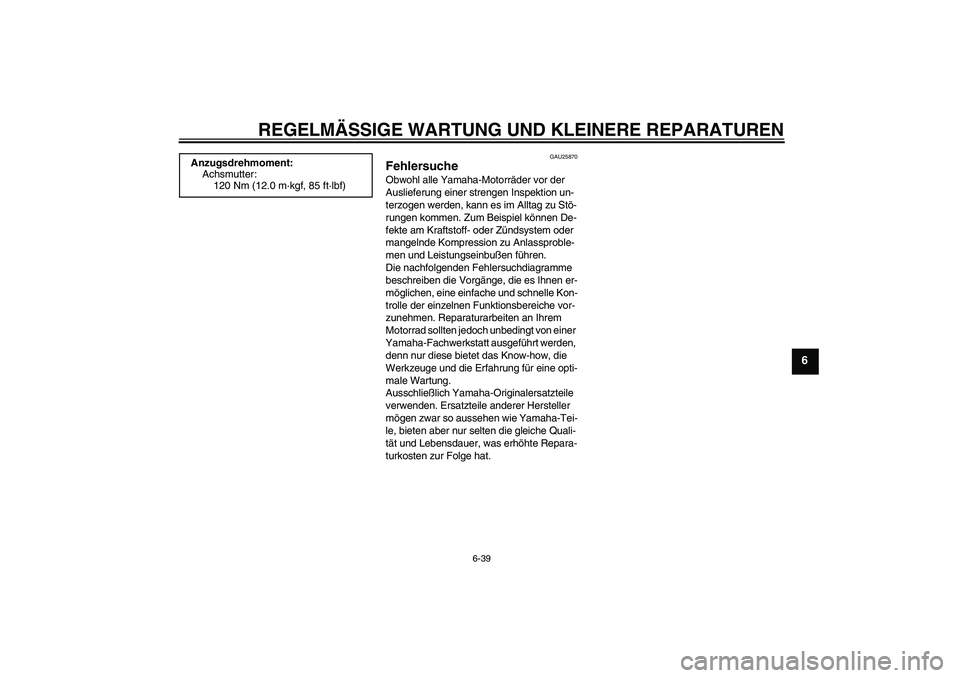

Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat. Anzugsdrehmoment:
Achsmutter:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U5S5G1G0.book Page 39 Thursday, June 28, 2007 10:44 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-40
6
GAU42360

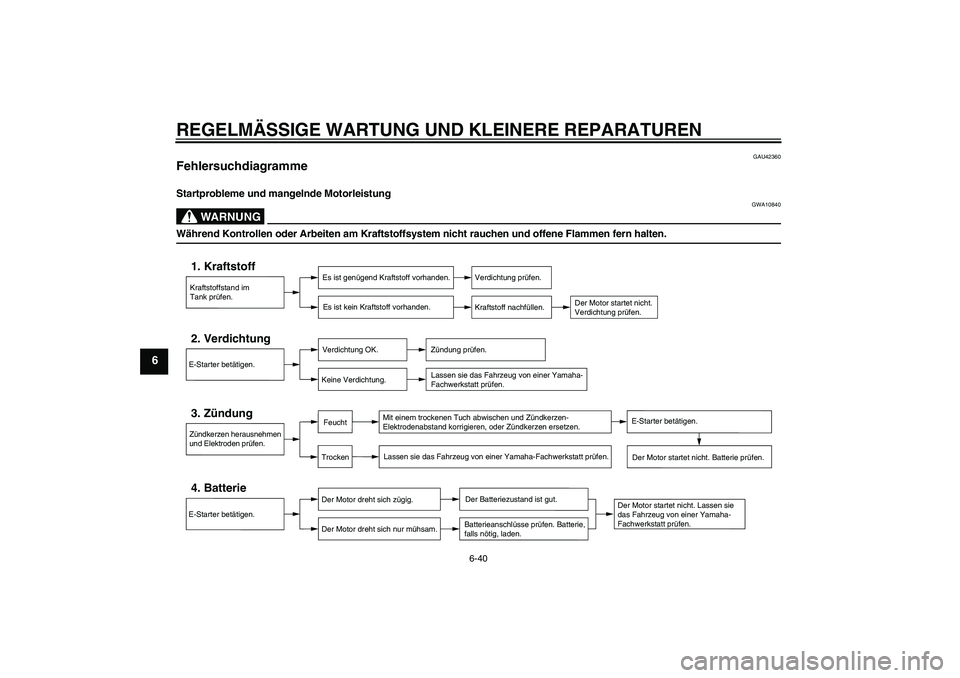

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U5S5G1G0.book Page 40 Wednesday, June 20, 2007 9:54 AM

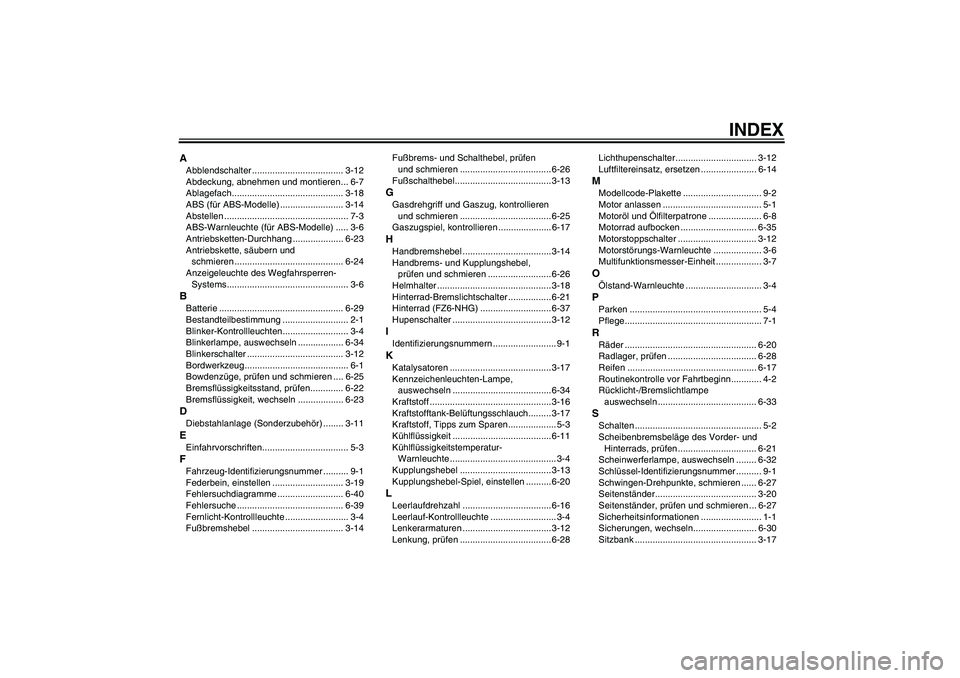

INDEX
AAbblendschalter .................................... 3-12
Abdeckung, abnehmen und montieren... 6-7
Ablagefach............................................ 3-18
ABS (für ABS-Modelle) ......................... 3-14
Abstellen ................................................. 7-3
ABS-Warnleuchte (für ABS-Modelle) ..... 3-6
Antriebsketten-Durchhang .................... 6-23
Antriebskette, säubern und
schmieren ........................................... 6-24
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-6BBatterie ................................................. 6-29
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen............. 6-22
Bremsflüssigkeit, wechseln .................. 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-11EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-19
Fehlersuchdiagramme .......................... 6-40
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-14Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-26
Fußschalthebel...................................... 3-13
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-25
Gaszugspiel, kontrollieren ..................... 6-17HHandbremshebel ................................... 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-26
Helmhalter ............................................. 3-18
Hinterrad-Bremslichtschalter ................. 6-21
Hinterrad (FZ6-NHG) ............................ 6-37
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-17
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-34
Kraftstoff ................................................3-16
Kraftstofftank-Belüftungsschlauch......... 3-17
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-11
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen .......... 6-20LLeerlaufdrehzahl ...................................6-16
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-12
Lenkung, prüfen .................................... 6-28Lichthupenschalter................................ 3-12
Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-8
Motorrad aufbocken .............................. 6-35
Motorstoppschalter ............................... 3-12
Motorstörungs-Warnleuchte ................... 3-6
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-28
Reifen ................................................... 6-17
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-33SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-21
Scheinwerferlampe, auswechseln ........ 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-27
Seitenständer........................................ 3-20
Seitenständer, prüfen und schmieren ... 6-27
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
Sitzbank ................................................ 3-17
