FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3

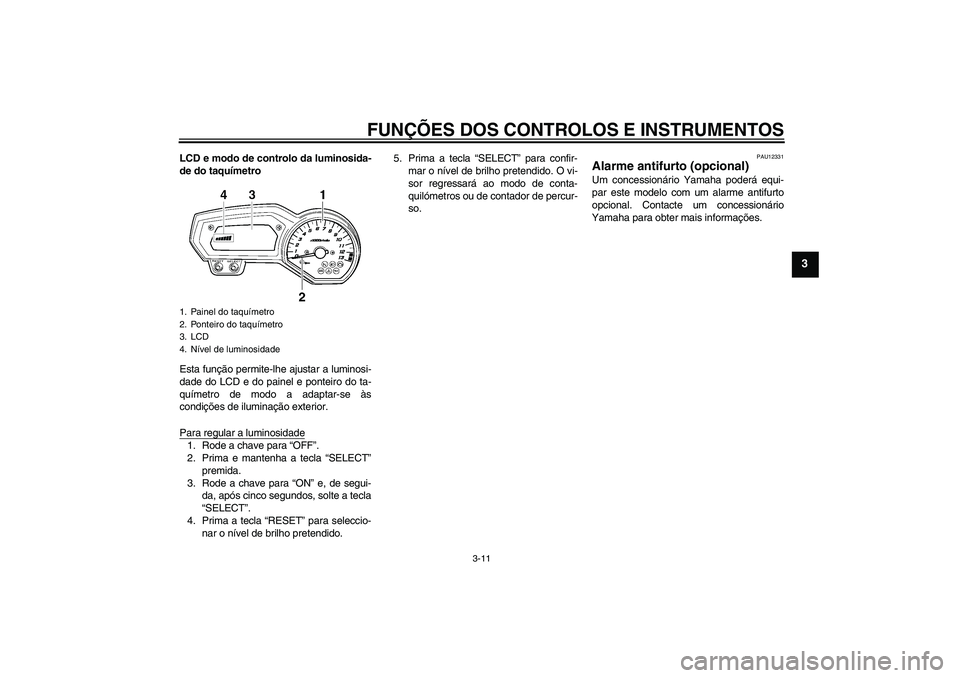

LCD e modo de controlo da luminosida-
de do taquímetro
Esta função permite-lhe ajustar a luminosi-
dade do LCD e do painel e ponteiro do ta-
químetro de modo a adaptar-se às
condições de iluminação exterior.
Para regular a luminosidade1. Rode a chave para “OFF”.
2. Prima e mantenha a tecla “SELECT”
premida.
3. Rode a chave para “ON” e, de segui-
da, após cinco segundos, solte a tecla
“SELECT”.
4. Prima a tecla “RESET” para seleccio-
nar o nível de brilho pretendido.5. Prima a tecla “SELECT” para confir-
mar o nível de brilho pretendido. O vi-
sor regressará ao modo de conta-
quilómetros ou de contador de percur-
so.
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
1. Painel do taquímetro
2. Ponteiro do taquímetro
3. LCD
4. Nível de luminosidade
U2D1P2P0.book Page 11 Wednesday, August 22, 2007 8:44 PM
Page 26 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3

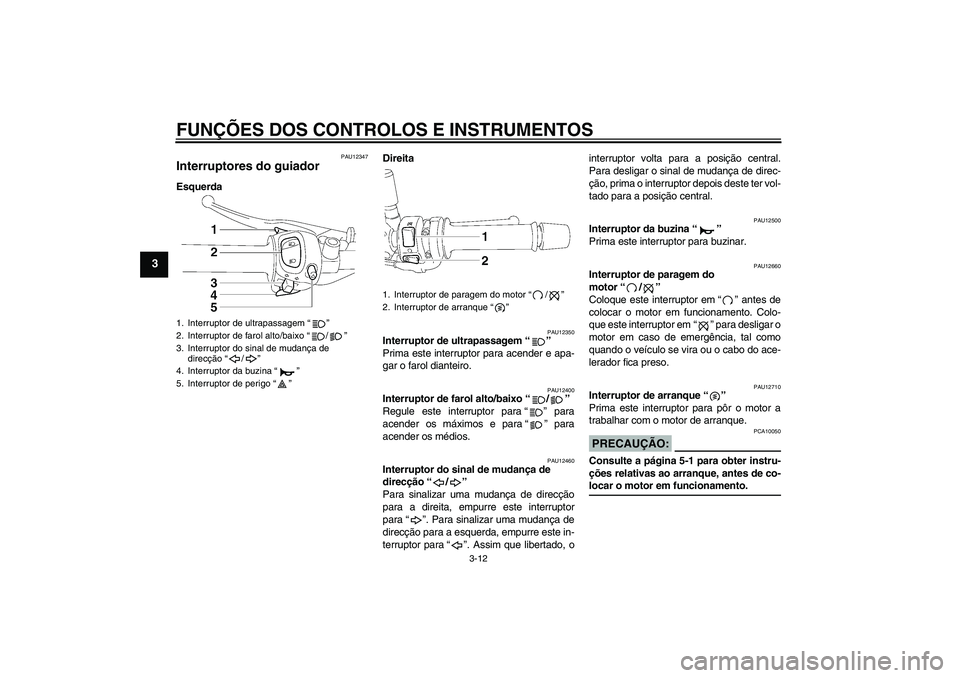

PAU12347
Interruptores do guiador EsquerdaDireita
PAU12350
Interruptor de ultrapassagem“”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em“” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em“” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
1. Interruptor de ultrapassagem“”
2. Interruptor de farol alto/baixo“/”
3. Interruptor do sinal de mudança de
direcção“/”
4. Interruptor da buzina“”
5. Interruptor de perigo“”
1. Interruptor de paragem do motor“/”
2. Interruptor de arranque“”
U2D1P2P0.book Page 12 Wednesday, August 22, 2007 8:44 PM
Page 27 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

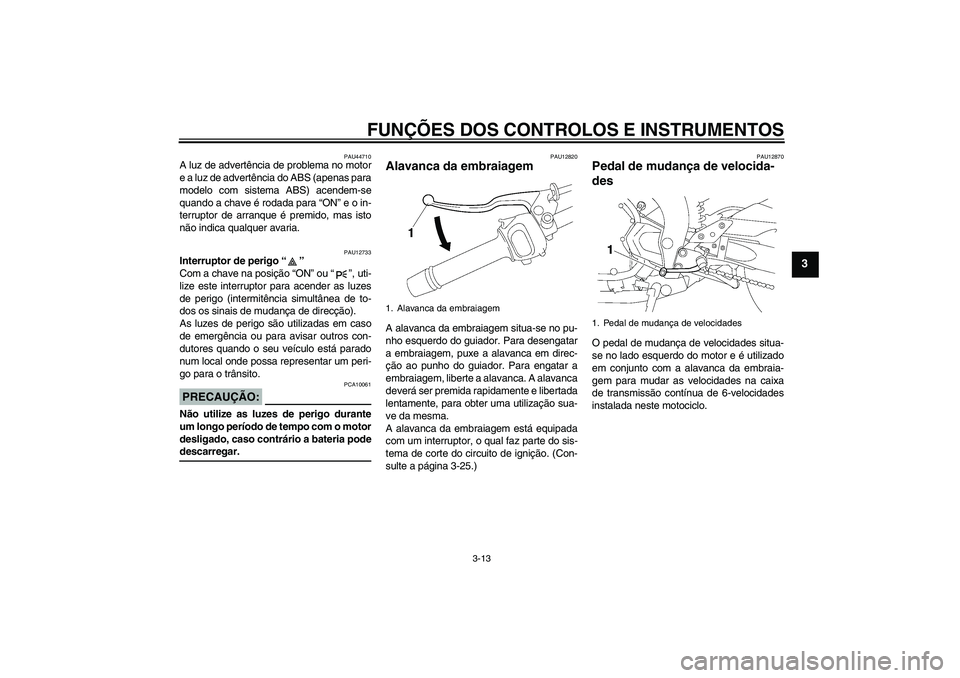

PAU44710
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) acendem-se
quando a chave é rodada para “ON” e o in-
terruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO:
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-25.)
PAU12870
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
U2D1P2P0.book Page 13 Wednesday, August 22, 2007 8:44 PM
Page 28 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3

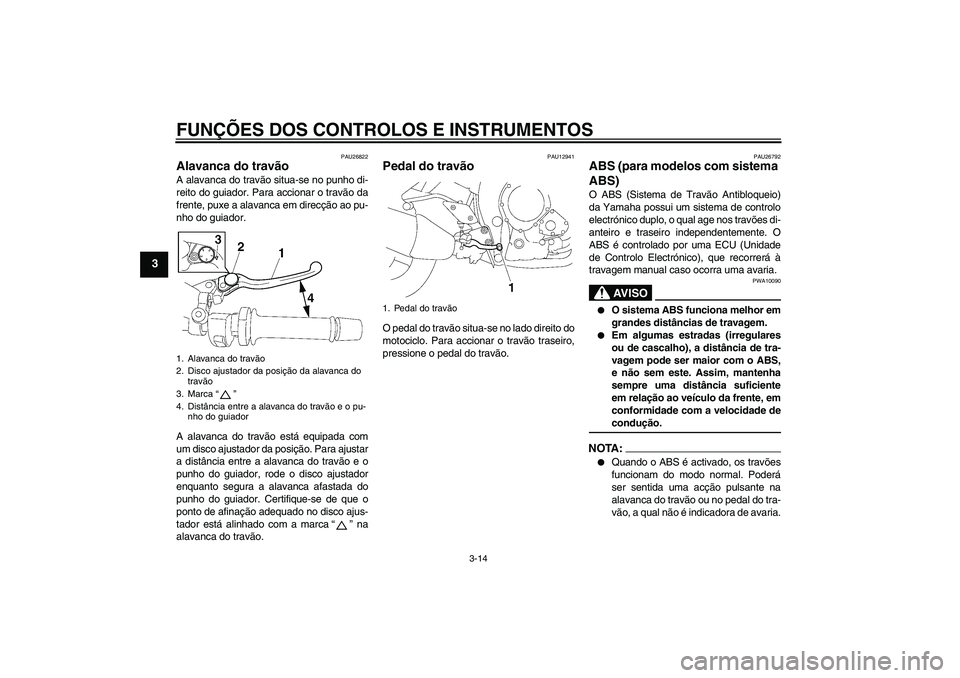

PAU26822
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição. Para ajustar
a distância entre a alavanca do travão e o
punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-
tador está alinhado com a marca“” na
alavanca do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU26792
ABS (para modelos com sistema
ABS) O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AV I S O
PWA10090
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade decondução.
NOTA:
Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca“”
4. Distância entre a alavanca do travão e o pu-
nho do guiador
1. Pedal do travão
U2D1P2P0.book Page 14 Wednesday, August 22, 2007 8:44 PM
Page 29 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuareste teste.

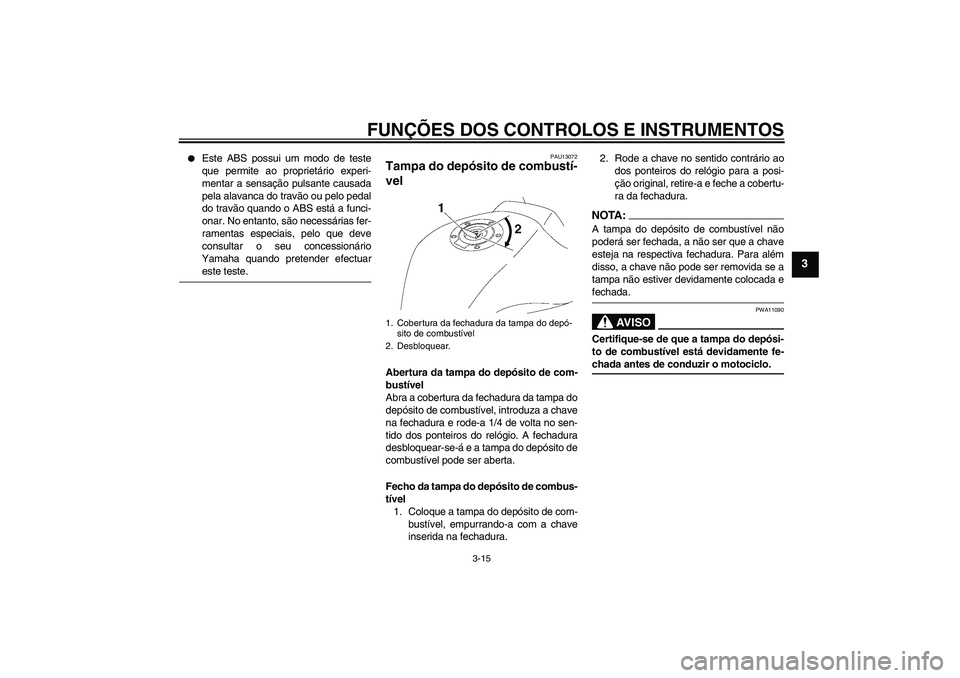

PAU13072
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-chada antes de conduzir o motociclo.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U2D1P2P0.book Page 15 Wednesday, August 22, 2007 8:44 PM
Page 30 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3

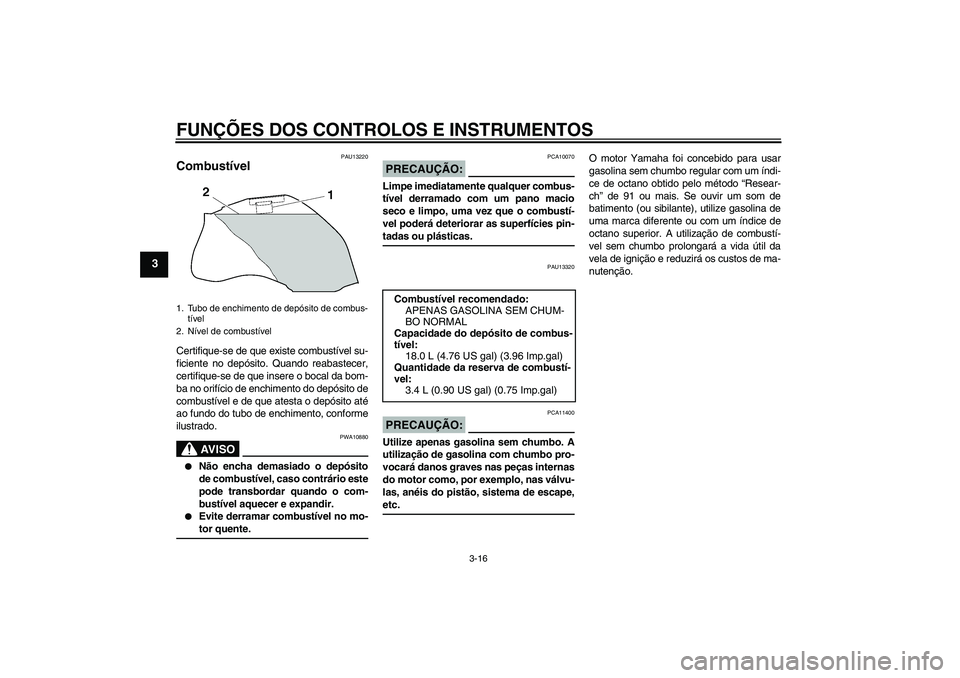

PAU13220
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Quando reabastecer,
certifique-se de que insere o bocal da bom-
ba no orifício de enchimento do depósito de
combustível e de que atesta o depósito até
ao fundo do tubo de enchimento, conforme
ilustrado.
AV I S O
PWA10880
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
Evite derramar combustível no mo-tor quente.
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13320
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantidade da reserva de combustí-
vel:
3.4 L (0.90 US gal) (0.75 Imp.gal)
U2D1P2P0.book Page 16 Wednesday, August 22, 2007 8:44 PM
Page 31 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU39450

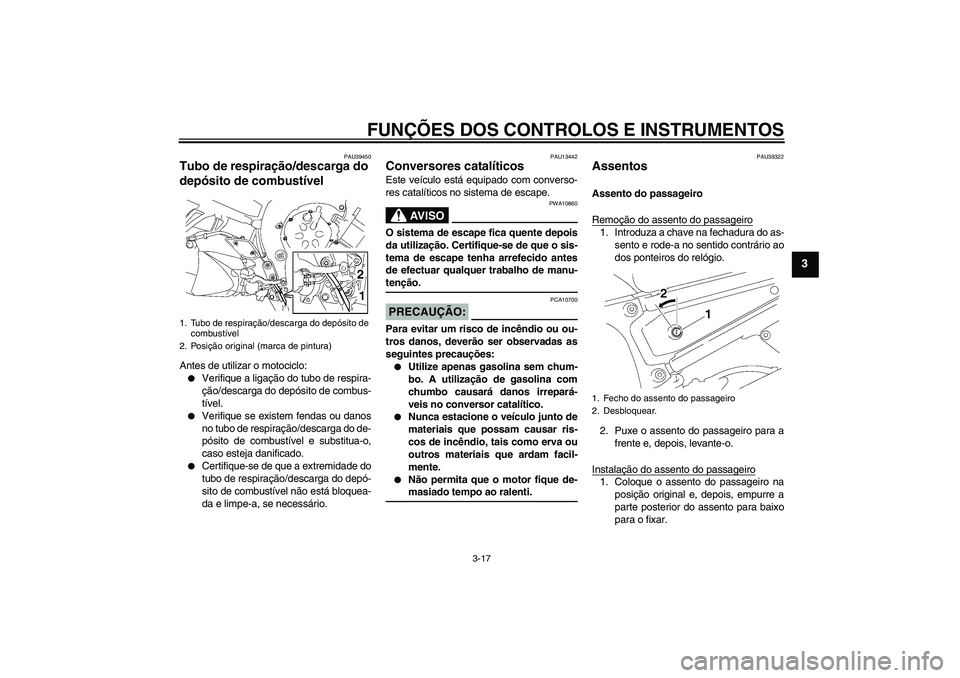

Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:
Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.
Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.
Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário.
PAU13442
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização. Certifique-se de que o sis-
tema de escape tenha arrefecido antes
de efectuar qualquer trabalho de manu-tenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:
Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.
Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.
Não permita que o motor fique de-masiado tempo ao ralenti.
PAU39322
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Puxe o assento do passageiro para a
frente e, depois, levante-o.
Instalação do assento do passageiro1. Coloque o assento do passageiro na
posição original e, depois, empurre a
parte posterior do assento para baixo
para o fixar.
1. Tubo de respiração/descarga do depósito de
combustível
2. Posição original (marca de pintura)
1. Fecho do assento do passageiro
2. Desbloquear.
U2D1P2P0.book Page 17 Wednesday, August 22, 2007 8:44 PM
Page 32 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
2. Retire a chave.
Assento do condutor
Remoção do assento do condutor1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do
assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a direita, confor-
me ilustrado, e depois puxe o assento
para fora.Instalação do assento do condutor
1. Introduza o prolongamento da parte
dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assento
para baixo para o encaixar.2. Instale o assento do passageiro.
NOTA:Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
1. Alavanca do trinco do assento do condutor
1. Prolongamento
2. Suporte do assento
U2D1P2P0.book Page 18 Wednesday, August 22, 2007 8:44 PM
