Page 81 of 102

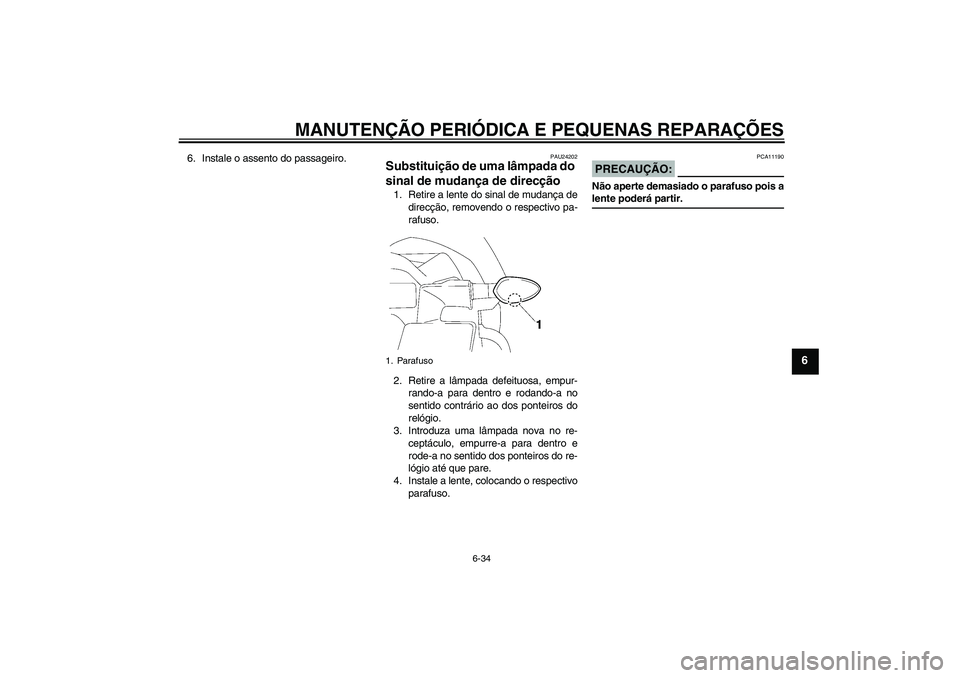

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
6. Instale o assento do passageiro.
PAU24202
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.
PRECAUÇÃO:
PCA11190
Não aperte demasiado o parafuso pois alente poderá partir.
1. Parafuso
U2D1P2P0.book Page 34 Wednesday, August 22, 2007 8:44 PM
Page 82 of 102

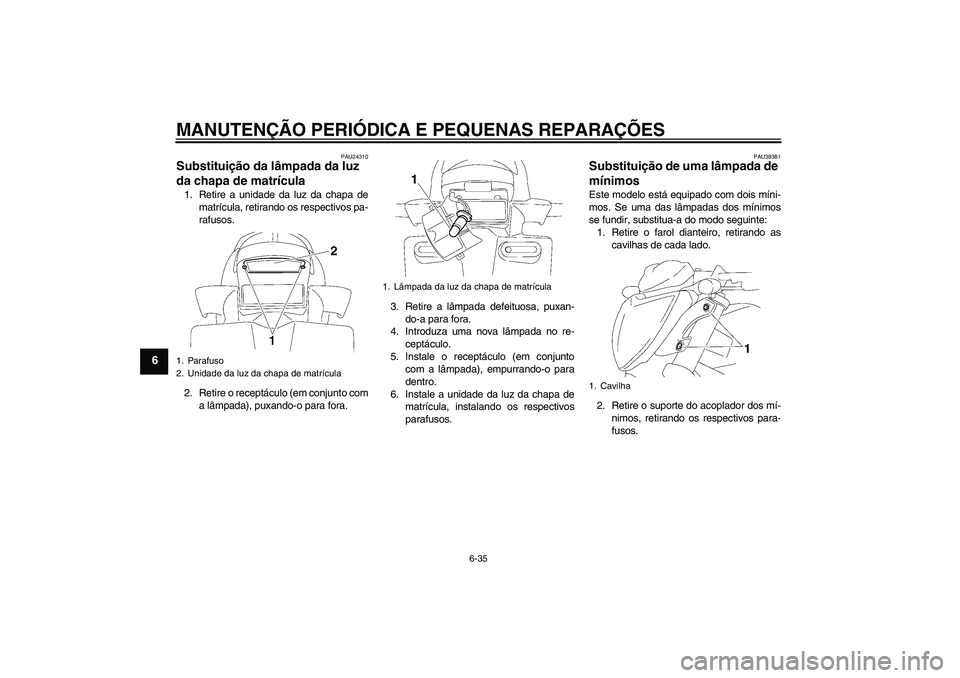

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU24310
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU39381
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Retire o suporte do acoplador dos mí-
nimos, retirando os respectivos para-
fusos.
1. Parafuso
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
1. Cavilha
U2D1P2P0.book Page 35 Wednesday, August 22, 2007 8:44 PM
Page 83 of 102

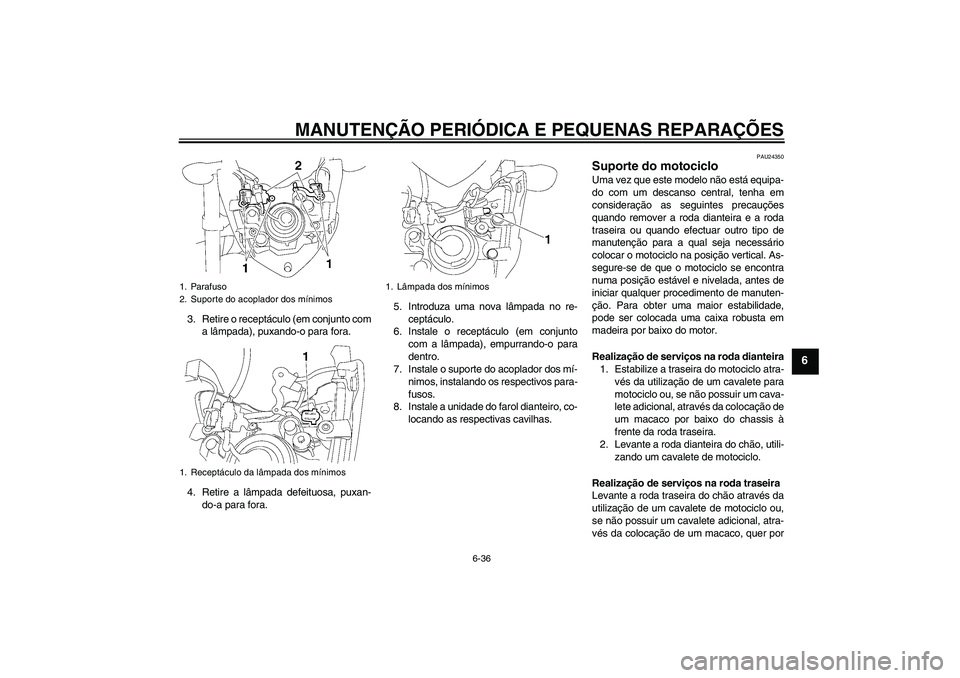

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
3. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
4. Retire a lâmpada defeituosa, puxan-
do-a para fora.5. Introduza uma nova lâmpada no re-
ceptáculo.
6. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
7. Instale o suporte do acoplador dos mí-
nimos, instalando os respectivos para-
fusos.
8. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por
1. Parafuso
2. Suporte do acoplador dos mínimos
1. Receptáculo da lâmpada dos mínimos
1. Lâmpada dos mínimos
U2D1P2P0.book Page 36 Wednesday, August 22, 2007 8:44 PM
Page 84 of 102

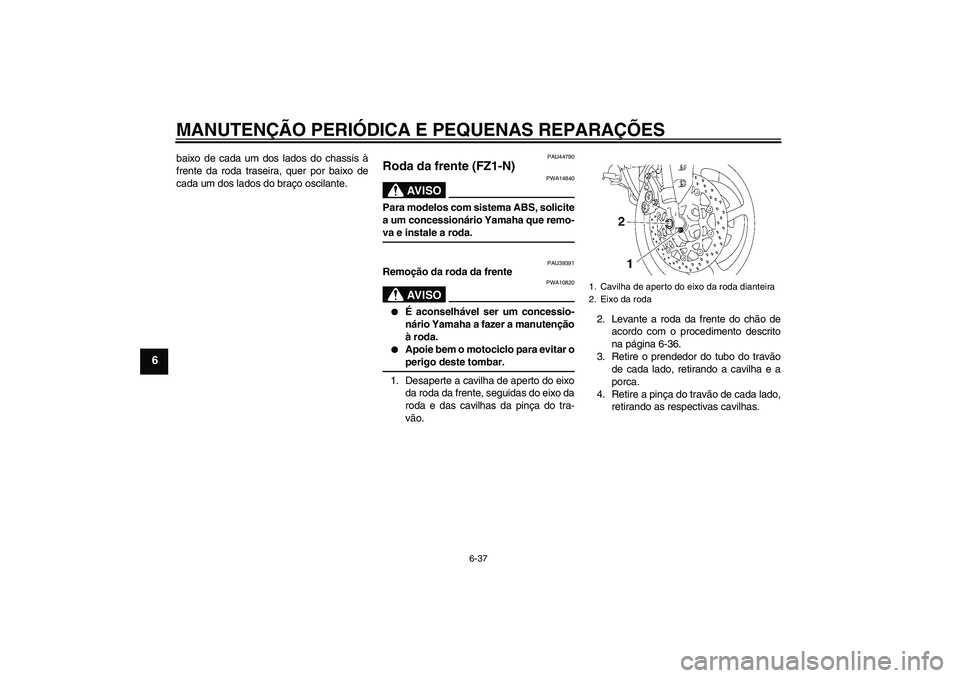

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU44790
Roda da frente (FZ1-N)
AV I S O
PWA14840
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-va e instale a roda.
PAU39391
Remoção da roda da frente
AV I S O
PWA10820
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
Apoie bem o motociclo para evitar operigo deste tombar.
1. Desaperte a cavilha de aperto do eixo
da roda da frente, seguidas do eixo da
roda e das cavilhas da pinça do tra-
vão.2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-36.
3. Retire o prendedor do tubo do travão
de cada lado, retirando a cavilha e a
porca.
4. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
1. Cavilha de aperto do eixo da roda dianteira
2. Eixo da roda
U2D1P2P0.book Page 37 Wednesday, August 22, 2007 8:44 PM
Page 85 of 102

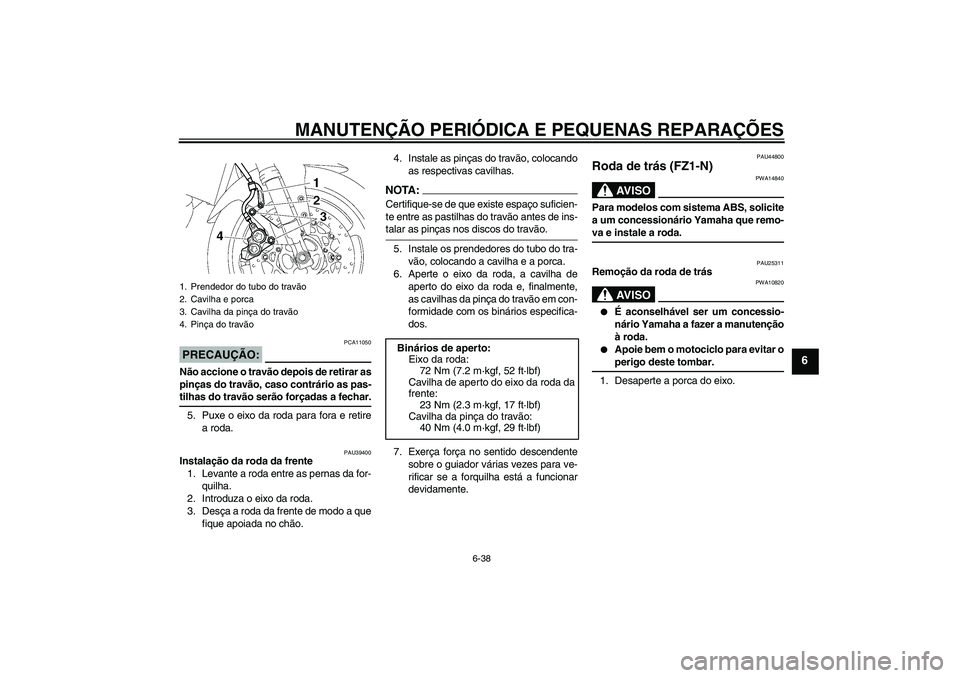

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-38
6
PRECAUÇÃO:
PCA11050
Não accione o travão depois de retirar as
pinças do travão, caso contrário as pas-tilhas do travão serão forçadas a fechar.
5. Puxe o eixo da roda para fora e retire
a roda.
PAU39400
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Introduza o eixo da roda.
3. Desça a roda da frente de modo a que
fique apoiada no chão.4. Instale as pinças do travão, colocando
as respectivas cavilhas.
NOTA:Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar as pinças nos discos do travão.
5. Instale os prendedores do tubo do tra-
vão, colocando a cavilha e a porca.
6. Aperte o eixo da roda, a cavilha de
aperto do eixo da roda e, finalmente,
as cavilhas da pinça do travão em con-
formidade com os binários especifica-
dos.
7. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
PAU44800
Roda de trás (FZ1-N)
AV I S O
PWA14840
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-va e instale a roda.
PAU25311
Remoção da roda de trás
AV I S O
PWA10820
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
Apoie bem o motociclo para evitar operigo deste tombar.
1. Desaperte a porca do eixo.
1. Prendedor do tubo do travão
2. Cavilha e porca
3. Cavilha da pinça do travão
4. Pinça do travão
Binários de aperto:
Eixo da roda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Cavilha de aperto do eixo da roda da
frente:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Cavilha da pinça do travão:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U2D1P2P0.book Page 38 Wednesday, August 22, 2007 8:44 PM
Page 86 of 102

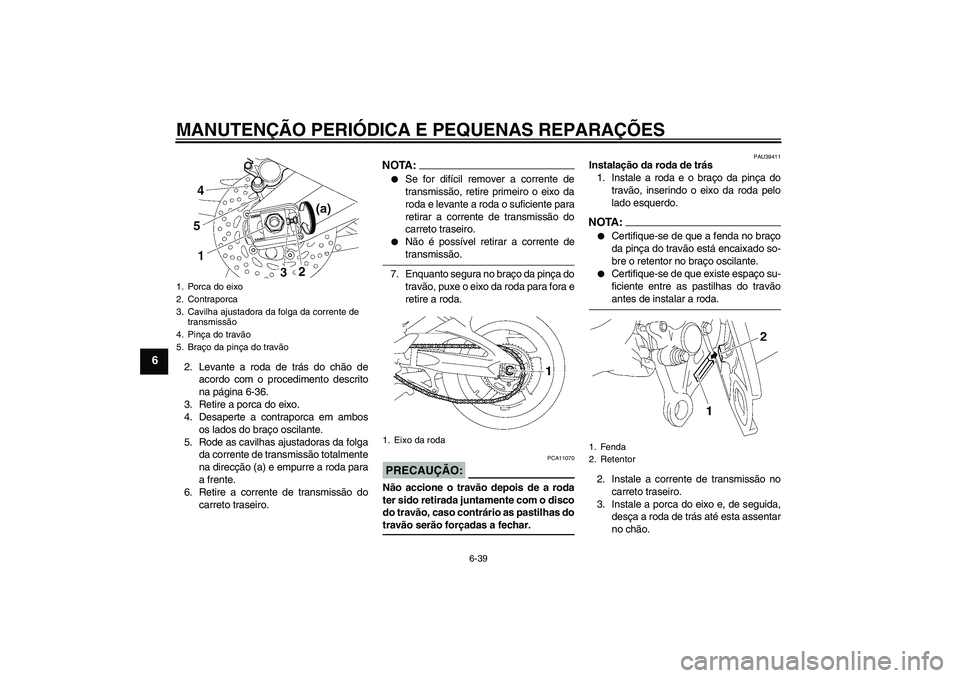

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-39
6
2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-36.
3. Retire a porca do eixo.
4. Desaperte a contraporca em ambos
os lados do braço oscilante.
5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmente
na direcção (a) e empurre a roda para
a frente.
6. Retire a corrente de transmissão do
carreto traseiro.
NOTA:
Se for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.
Não é possível retirar a corrente detransmissão.
7. Enquanto segura no braço da pinça do
travão, puxe o eixo da roda para fora e
retire a roda.
PRECAUÇÃO:
PCA11070
Não accione o travão depois de a roda
ter sido retirada juntamente com o disco
do travão, caso contrário as pastilhas dotravão serão forçadas a fechar.
PAU39411
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.NOTA:
Certifique-se de que a fenda no braço
da pinça do travão está encaixado so-
bre o retentor no braço oscilante.
Certifique-se de que existe espaço su-
ficiente entre as pastilhas do travãoantes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo e, de seguida,
desça a roda de trás até esta assentar
no chão.
1. Porca do eixo
2. Contraporca
3. Cavilha ajustadora da folga da corrente de
transmissão
4. Pinça do travão
5. Braço da pinça do travão
1. Eixo da roda
1. Fenda
2. Retentor
U2D1P2P0.book Page 39 Wednesday, August 22, 2007 8:44 PM
Page 87 of 102

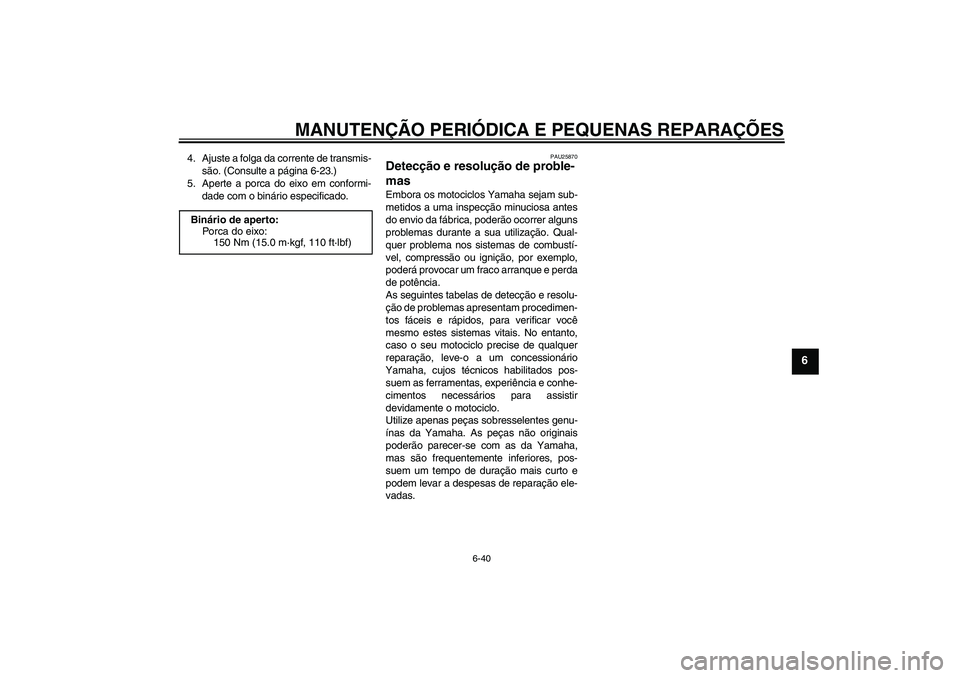

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-40
6
4. Ajuste a folga da corrente de transmis-
são. (Consulte a página 6-23.)
5. Aperte a porca do eixo em conformi-
dade com o binário especificado.
PAU25870
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas. Binário de aperto:
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1P2P0.book Page 40 Wednesday, August 22, 2007 8:44 PM
Page 88 of 102

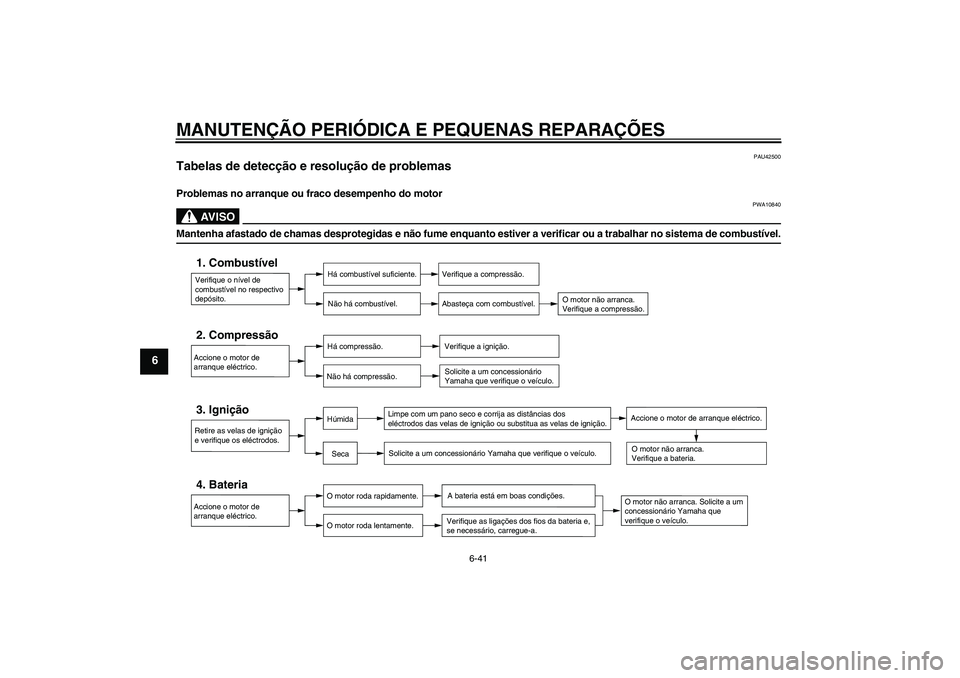

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-41
6
PAU42500
Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
AV I S O
PWA10840
Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível.
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico.
