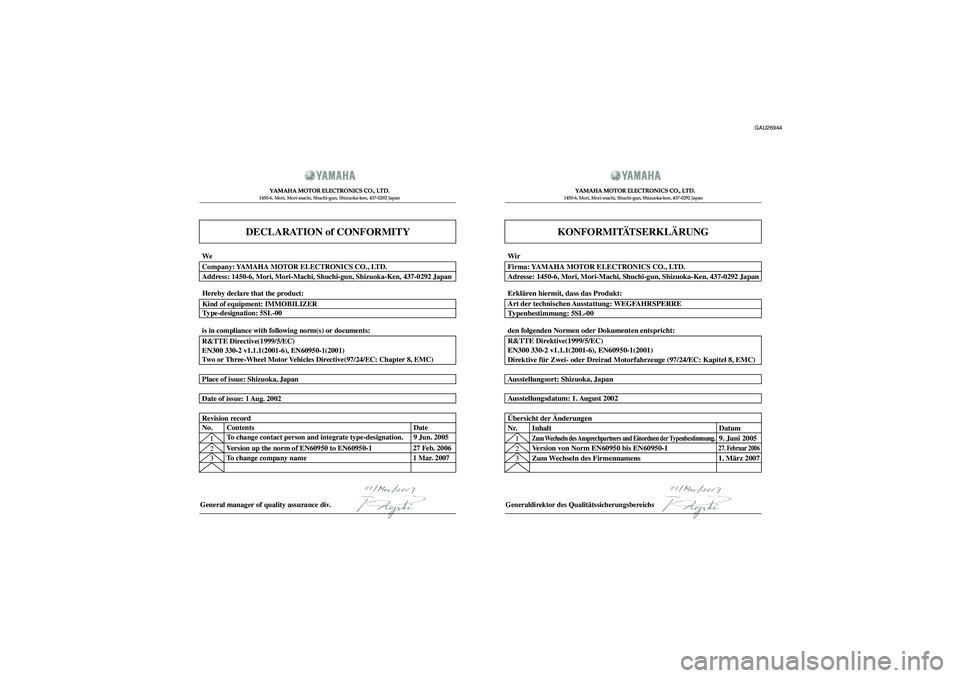

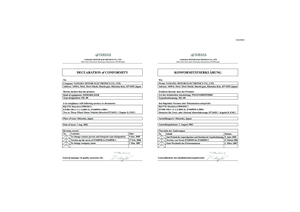

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Generaldirektor des Qualitätssicherungsbereichs
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
9. Juni 2005
Date of issue: 1 Aug. 2002
Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, Japan
Ausstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE Direktive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direktive für Zwei- oder Dreirad Motorfahrzeuge (97/24/EC: Kapitel 8, EMC) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan Wir
U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM

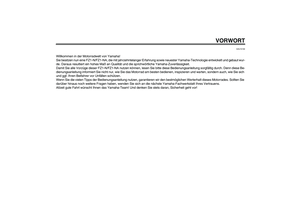

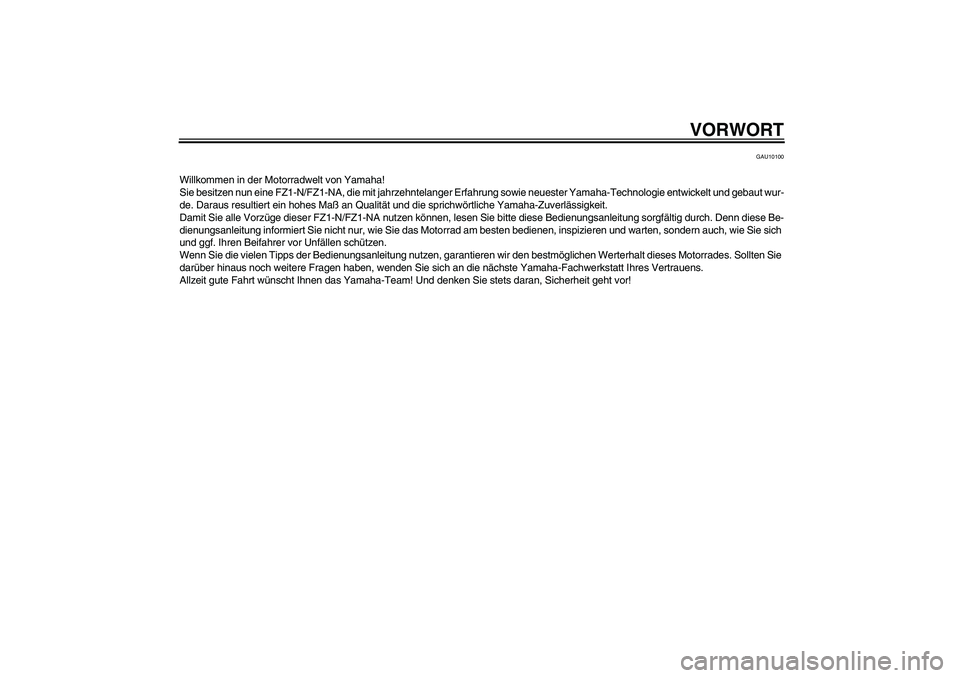

VORWORT
GAU10100
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine FZ1-N/FZ1-NA, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wur-
de. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser FZ1-N/FZ1-NA nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Be-
dienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM

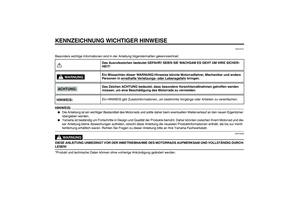

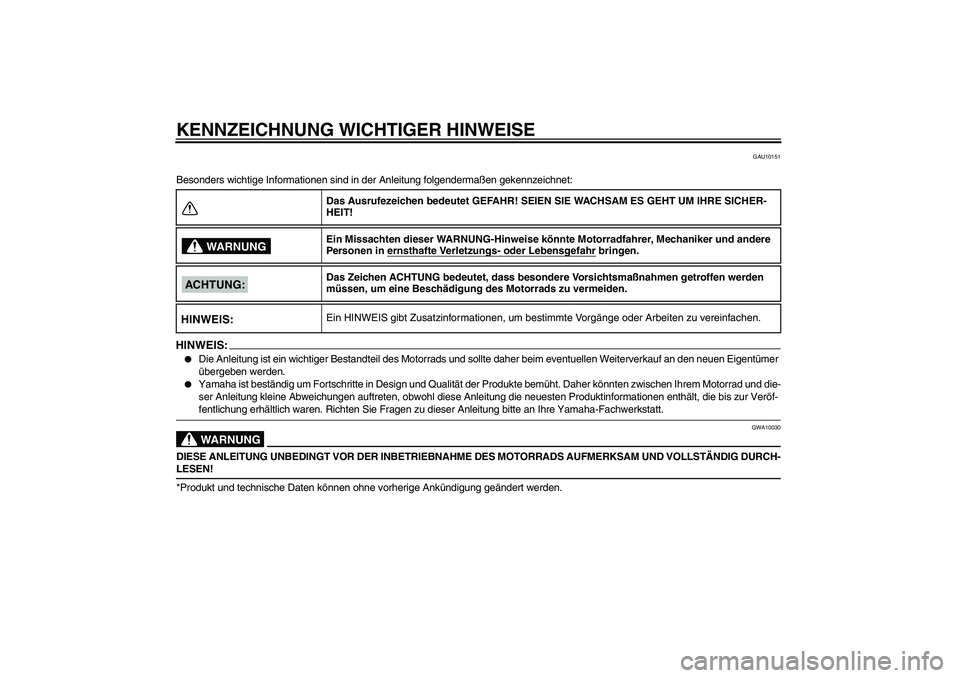

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10151
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:HINWEIS:

Die Anleitung ist ein wichtiger Bestandteil des Motorrads und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.


Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und die-
ser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-fentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.WARNUNG
GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND VOLLSTÄNDIG DURCH-LESEN!
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorradfahrer, Mechaniker und andere
Personen in ernsthafte Verletzungs- oder Lebensgefahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:
HINWEIS:
U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200

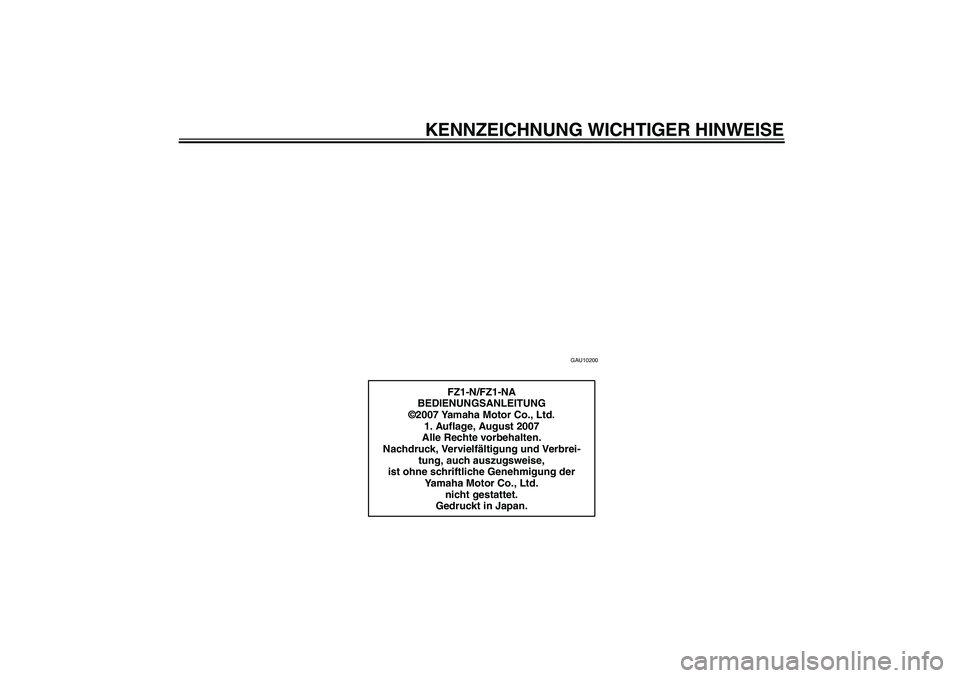

FZ1-N/FZ1-NA
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Co., Ltd.
1. Auflage, August 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U2D1G2G0.book Page 2 Wednesday, August 22, 2007 10:24 AM

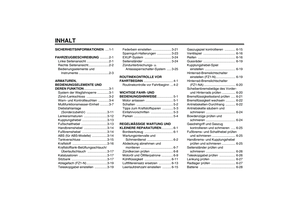

INHALTSICHERHEITSINFORMATIONEN ....1-1
FAHRZEUGBESCHREIBUNG ..........2-1

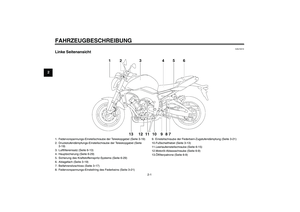

Linke Seitenansicht .........................2-1

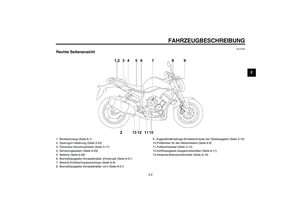

Rechte Seitenansicht.......................2-2

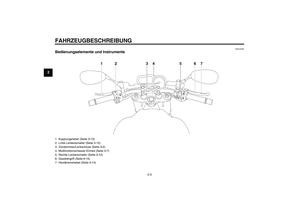

Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1

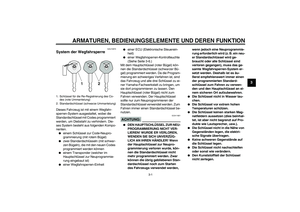

System der Wegfahrsperre .............3-1

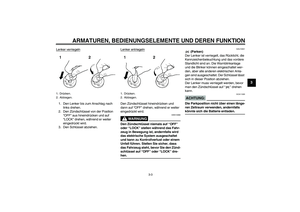

Zünd-/Lenkschloss .........................3-2

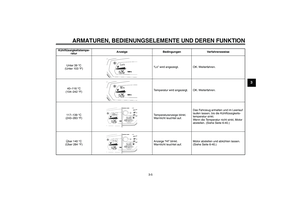

Warn- und Kontrollleuchten ............3-4

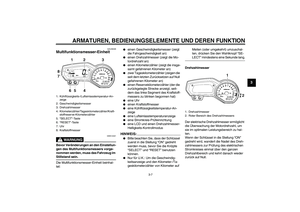

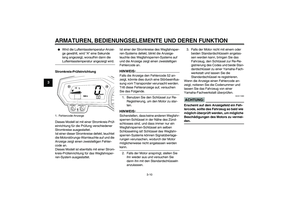

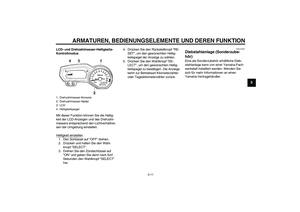

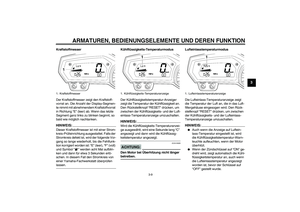

Multifunktionsmesser-Einheit ..........3-7
Diebstahlanlage
(Sonderzubehör) .......................3-11

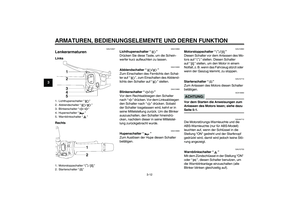

Lenkerarmaturen ..........................3-12

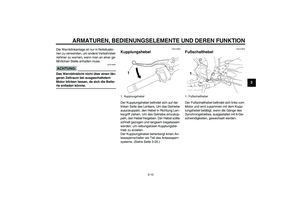

Kupplungshebel ............................3-13
Fußschalthebel .............................3-13
Handbremshebel ..........................3-14
Fußbremshebel ............................3-14

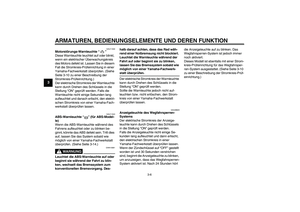

ABS (für ABS-Modelle) .................3-14

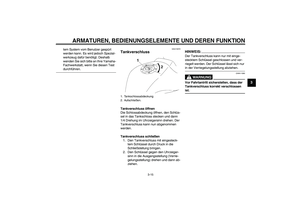

Tankverschluss .............................3-15
Kraftstoff .......................................3-16
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ......................3-17
Katalysatoren ................................3-17

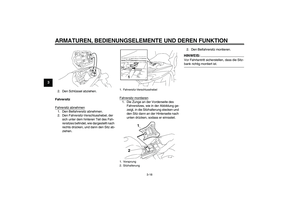

Sitzbank ........................................3-17

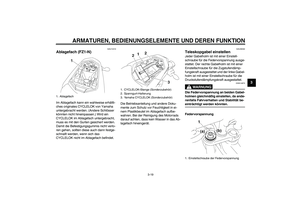

Ablagefach (FZ1-N) .......................3-19

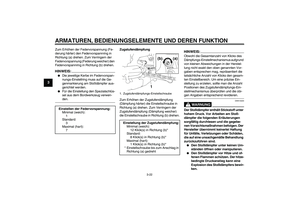

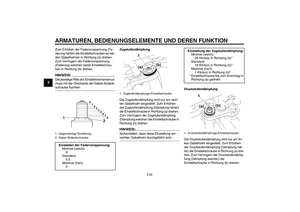

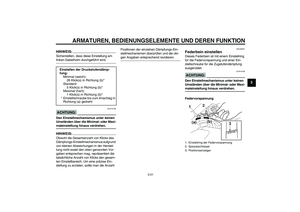

Teleskopgabel einstellen ..............3-19Federbein einstellen ..................... 3-21

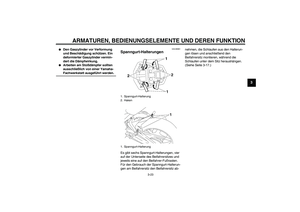

Spanngurt-Halterungen ................ 3-23
EXUP-System .............................. 3-24
Seitenständer ............................... 3-24
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-25

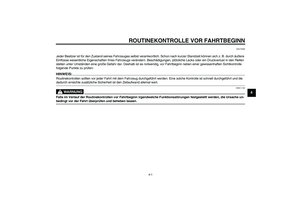

ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1

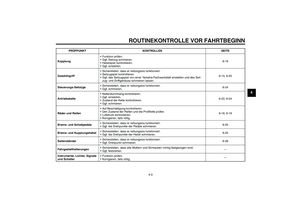

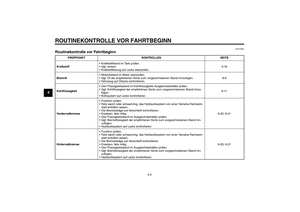

Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1

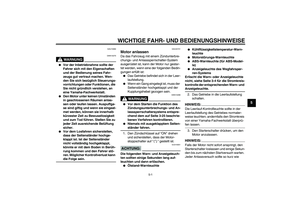

Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
Bordwerkzeug ................................ 6-1

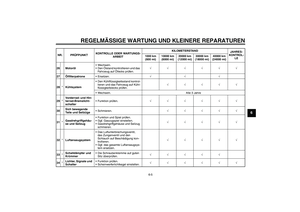

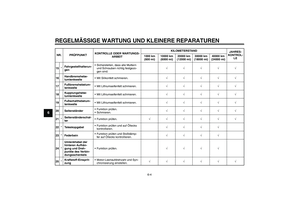

Wartungsintervalle und
Schmierdienst ............................. 6-2

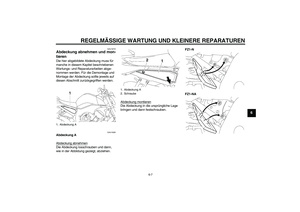

Abdeckung abnehmen und
montieren .................................... 6-7

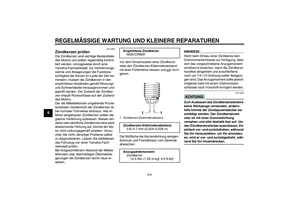

Zündkerzen prüfen ......................... 6-8

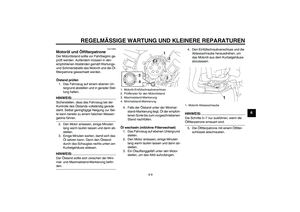

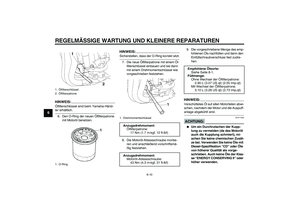

Motoröl und Ölfilterpatrone ............. 6-9

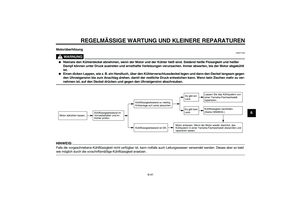

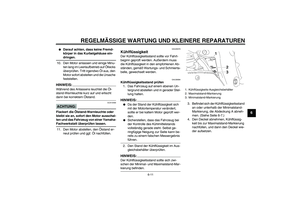

Kühlflüssigkeit .............................. 6-11

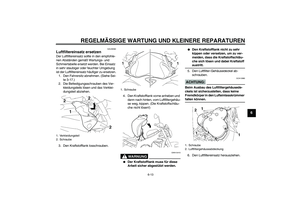

Luftfiltereinsatz ersetzen .............. 6-13

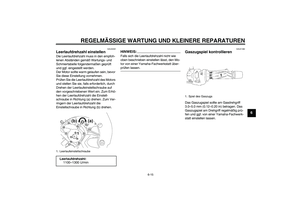

Leerlaufdrehzahl einstellen .......... 6-15Gaszugspiel kontrollieren ............ 6-15
Ventilspiel .................................... 6-16

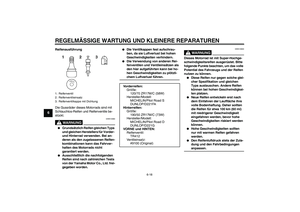

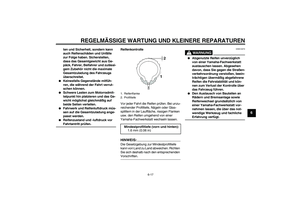

Reifen .......................................... 6-16

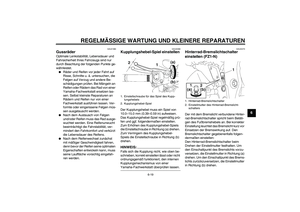

Gussräder .................................... 6-19
Kupplungshebel-Spiel
einstellen .................................. 6-19
Hinterrad-Bremslichtschalter
einstellen (FZ1-N)...................... 6-19

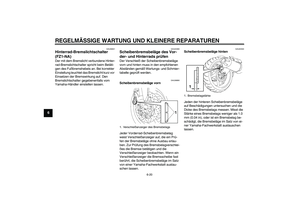

Hinterrad-Bremslichtschalter
(FZ1-NA) ................................... 6-20
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ............... 6-20

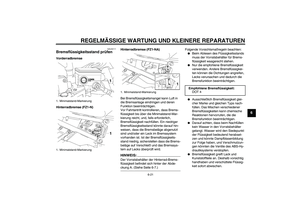

Bremsflüssigkeitsstand prüfen ..... 6-21
Bremsflüssigkeit wechseln ........... 6-22

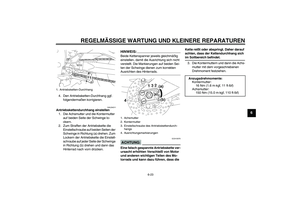

Antriebsketten-Durchhang ........... 6-22
Antriebskette säubern und
schmieren ................................. 6-24
Bowdenzüge prüfen und
schmieren ................................. 6-24

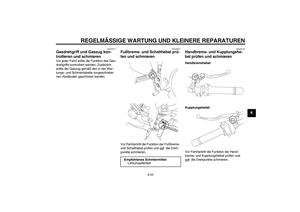

Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-25
Fußbrems- und Schalthebel prüfen
und schmieren .......................... 6-25
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-25

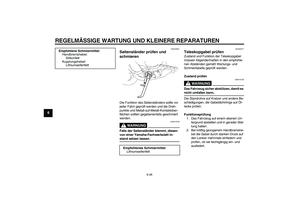

Seitenständer prüfen und
schmieren ................................. 6-26
Teleskopgabel prüfen .................. 6-26

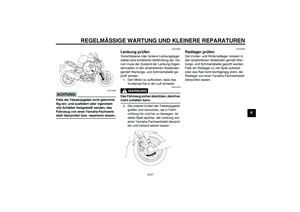

Lenkung prüfen ............................ 6-27
Radlager prüfen ........................... 6-27

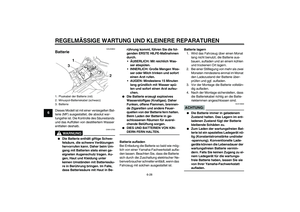

Batterie ........................................ 6-28U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM

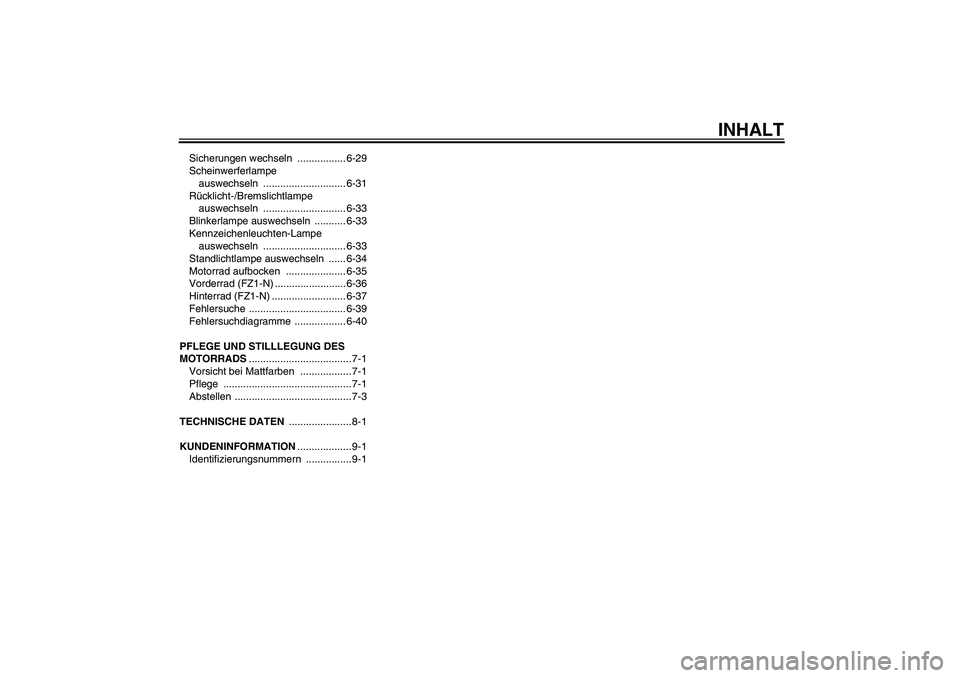

INHALT

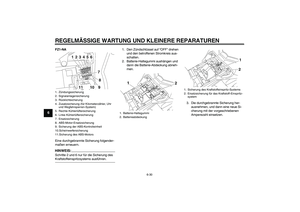

Sicherungen wechseln ................. 6-29

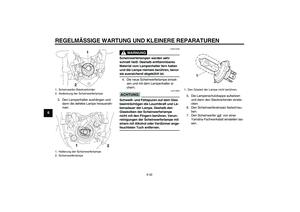

Scheinwerferlampe
auswechseln ............................. 6-31

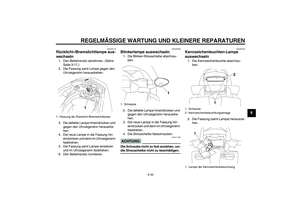

Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-33
Blinkerlampe auswechseln ........... 6-33
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-33

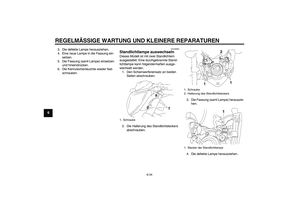

Standlichtlampe auswechseln ...... 6-34
Motorrad aufbocken ..................... 6-35
Vorderrad (FZ1-N) ......................... 6-36

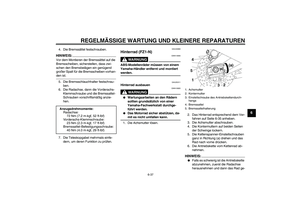

Hinterrad (FZ1-N) .......................... 6-37
Fehlersuche .................................. 6-39

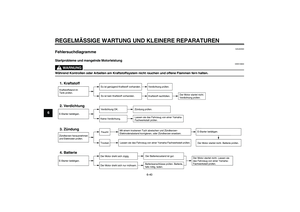

Fehlersuchdiagramme .................. 6-40
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1

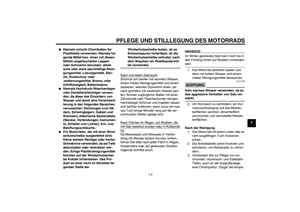

Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1

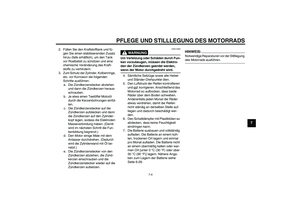

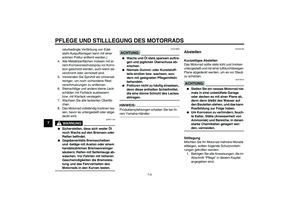

Abstellen ......................................... 7-3

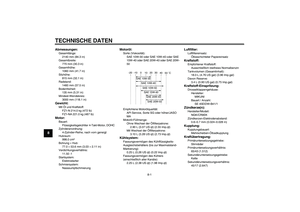

TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1

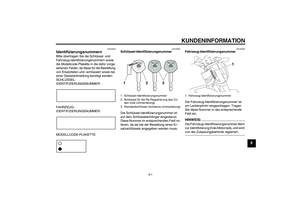

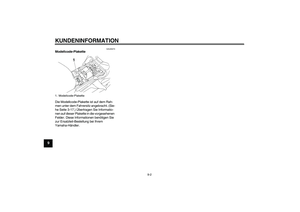

Identifizierungsnummern ................9-1
U2D1G2G0.book Page 2 Wednesday, August 22, 2007 10:24 AM

1-1
1

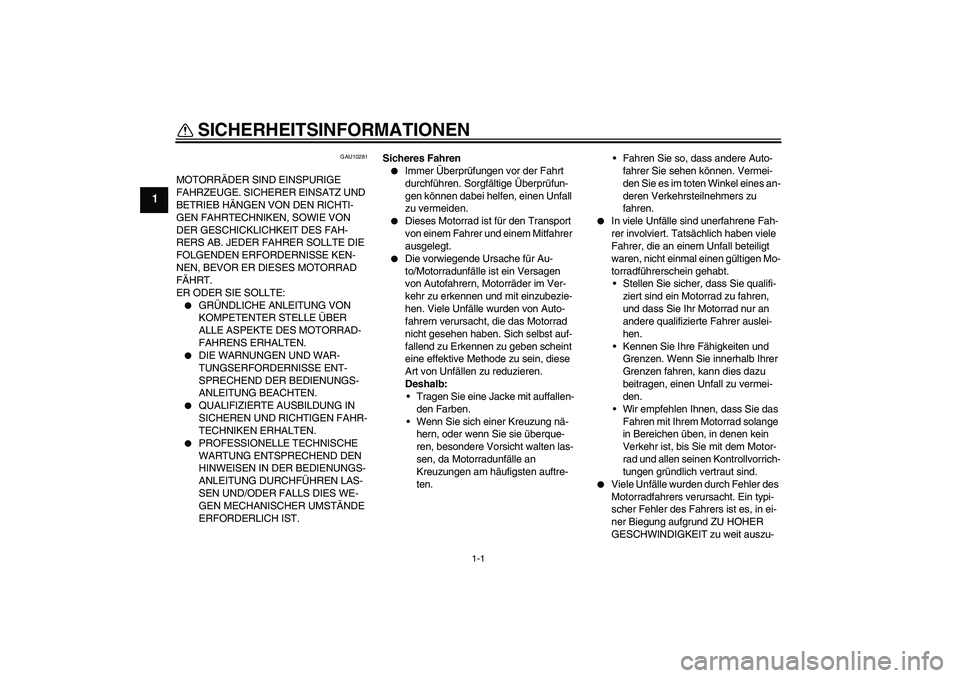

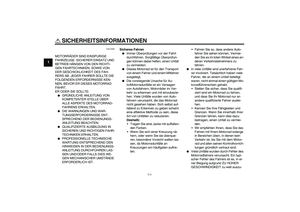

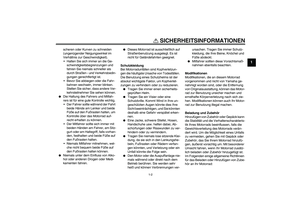

SICHERHEITSINFORMATIONEN
GAU10281
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.


DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER BEDIENUNGS-
ANLEITUNG BEACHTEN.


QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.


PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES WE-
GEN MECHANISCHER UMSTÄNDE
ERFORDERLICH IST.Sicheres Fahren


Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben scheint
eine effektive Methode zu sein, diese
Art von Unfällen zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es im toten Winkel eines an-
deren Verkehrsteilnehmers zu
fahren.


In viele Unfälle sind unerfahrene Fah-
rer involviert. Tatsächlich haben viele
Fahrer, die an einem Unfall beteiligt
waren, nicht einmal einen gültigen Mo-
torradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
U2D1G2G0.book Page 1 Wednesday, August 22, 2007 10:24 AM
