2008 YAMAHA FJR1300AS Betriebsanleitungen (in German)

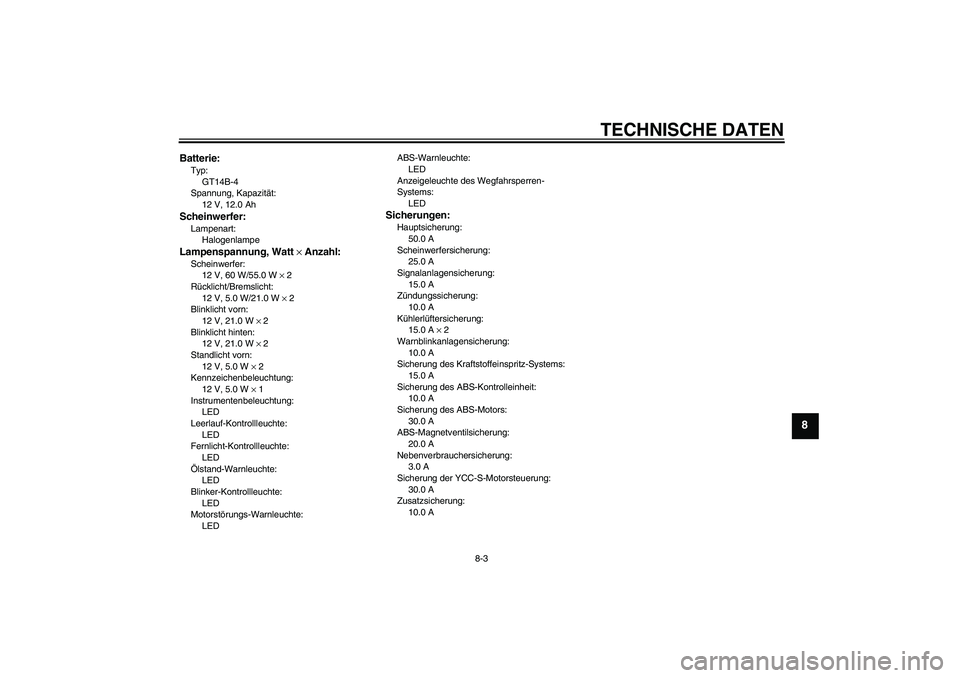

TECHNISCHE DATEN
8-3
8
Batterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LEDABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Nebenverbrauchersicherung:
3.0 A
Sicherung der YCC-S-Motorsteuerung:
30.0 A
Zusatzsicherung:
10.0 A
U2D2G2G0.book Page 3 Tuesday, October 9, 2007 9:23 AM

KUNDENINFORMATION
9-1
9
GAU26351

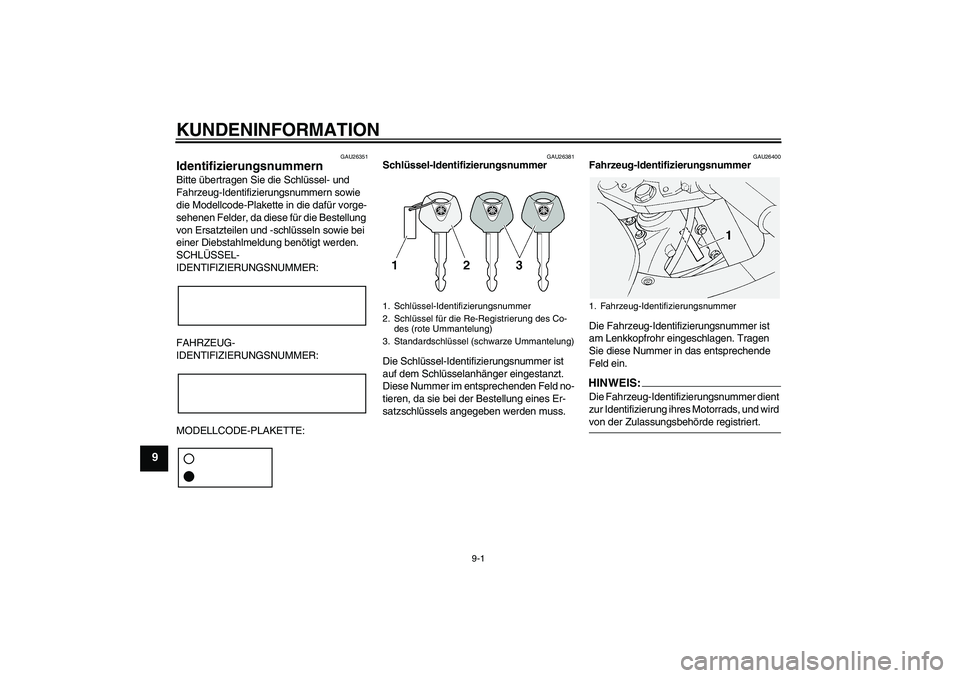

Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U2D2G2G0.book Page 1 Tuesday, October 9, 2007 9:23 AM

KUNDENINFORMATION
9-2
9
GAU26520

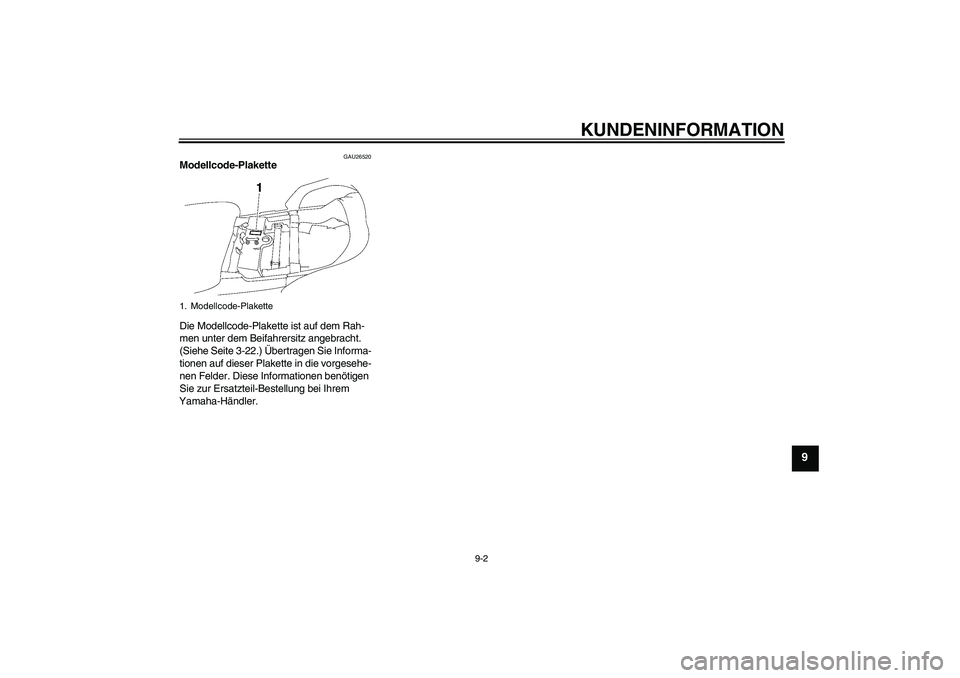

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-22.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U2D2G2G0.book Page 2 Tuesday, October 9, 2007 9:23 AM

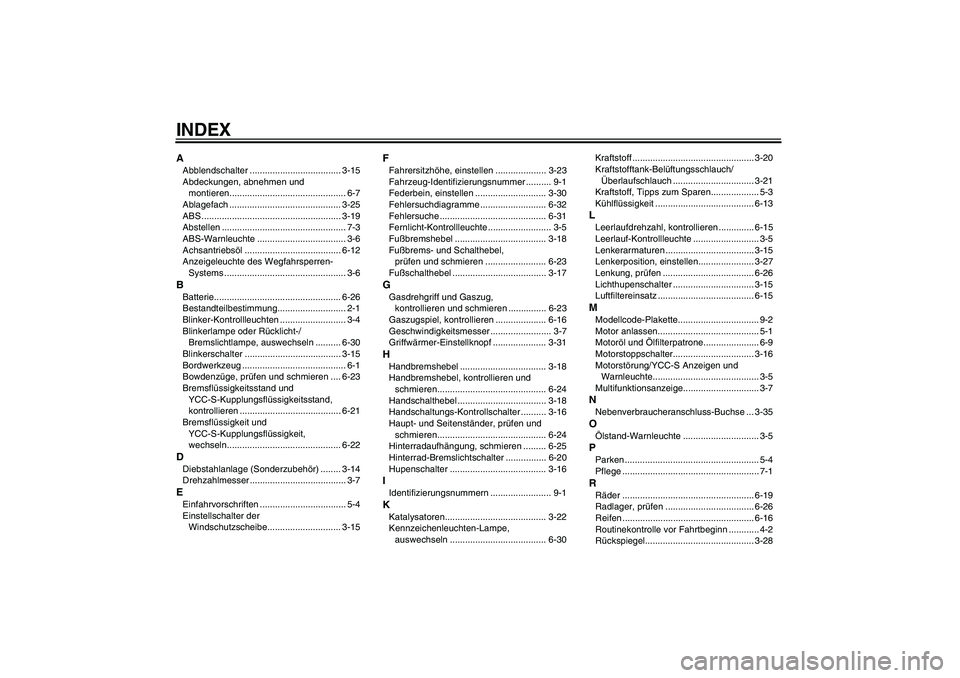

INDEXAAbblendschalter .................................... 3-15
Abdeckungen, abnehmen und
montieren.............................................. 6-7
Ablagefach ............................................ 3-25
ABS ....................................................... 3-19
Abstellen ................................................. 7-3
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-12
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-6BBatterie.................................................. 6-26
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-30
Blinkerschalter ...................................... 3-15
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-23
Bremsflüssigkeitsstand und
YCC-S-Kupplungsflüssigkeitsstand,
kontrollieren ........................................ 6-21
Bremsflüssigkeit und
YCC-S-Kupplungsflüssigkeit,
wechseln............................................. 6-22DDiebstahlanlage (Sonderzubehör) ........ 3-14
Drehzahlmesser ...................................... 3-7EEinfahrvorschriften .................................. 5-4
Einstellschalter der
Windschutzscheibe............................. 3-15
FFahrersitzhöhe, einstellen .................... 3-23
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-30
Fehlersuchdiagramme .......................... 6-32
Fehlersuche .......................................... 6-31
Fernlicht-Kontrollleuchte ......................... 3-5
Fußbremshebel .................................... 3-18
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-23
Fußschalthebel ..................................... 3-17GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-23
Gaszugspiel, kontrollieren .................... 6-16
Geschwindigkeitsmesser ........................ 3-7
Griffwärmer-Einstellknopf ..................... 3-31HHandbremshebel .................................. 3-18
Handbremshebel, kontrollieren und
schmieren........................................... 6-24
Handschalthebel ................................... 3-18
Handschaltungs-Kontrollschalter .......... 3-16
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-24
Hinterradaufhängung, schmieren ......... 6-25
Hinterrad-Bremslichtschalter ................ 6-20
Hupenschalter ...................................... 3-16IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-22
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-30Kraftstoff ................................................ 3-20
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-21
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit ....................................... 6-13
LLeerlaufdrehzahl, kontrollieren .............. 6-15
Leerlauf-Kontrollleuchte .......................... 3-5
Lenkerarmaturen ................................... 3-15
Lenkerposition, einstellen...................... 3-27
Lenkung, prüfen .................................... 6-26
Lichthupenschalter ................................ 3-15
Luftfiltereinsatz ...................................... 6-15MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-9
Motorstoppschalter................................ 3-16
Motorstörung/YCC-S Anzeigen und
Warnleuchte.......................................... 3-5
Multifunktionsanzeige.............................. 3-7NNebenverbraucheranschluss-Buchse ... 3-35OÖlstand-Warnleuchte .............................. 3-5PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-26
Reifen .................................................... 6-16
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rückspiegel........................................... 3-28
U2D2G2G0.book Page 1 Tuesday, October 9, 2007 9:23 AM

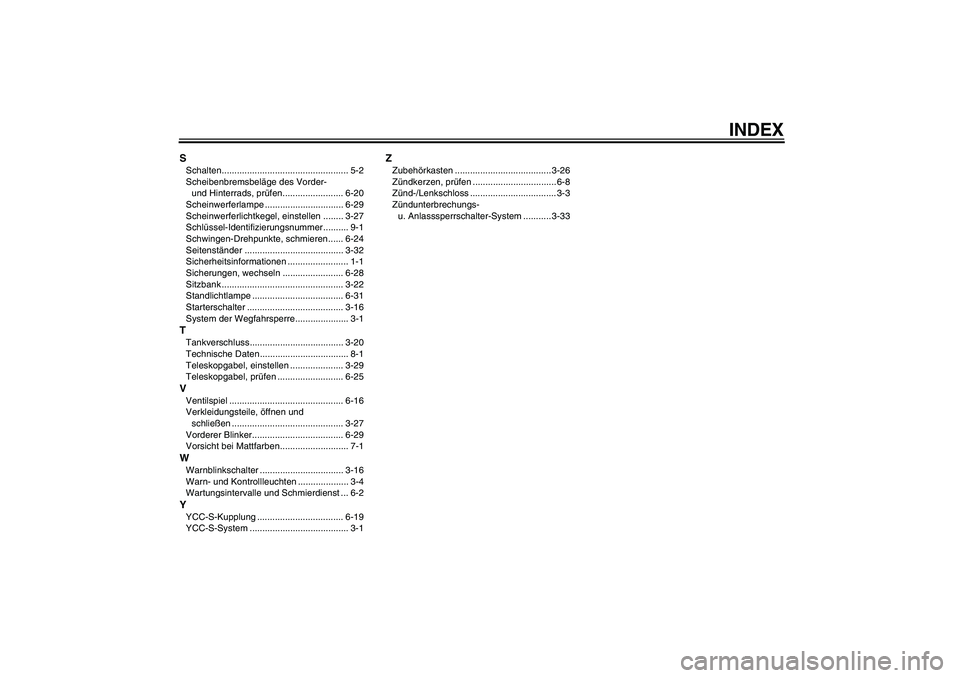

INDEX
SSchalten.................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................ 6-20
Scheinwerferlampe ............................... 6-29
Scheinwerferlichtkegel, einstellen ........ 3-27
Schlüssel-Identifizierungsnummer.......... 9-1
Schwingen-Drehpunkte, schmieren...... 6-24
Seitenständer ....................................... 3-32
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ........................ 6-28
Sitzbank ................................................ 3-22
Standlichtlampe .................................... 6-31
Starterschalter ...................................... 3-16
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-20
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-29
Teleskopgabel, prüfen .......................... 6-25VVentilspiel ............................................. 6-16
Verkleidungsteile, öffnen und
schließen ............................................ 3-27
Vorderer Blinker.................................... 6-29
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-16
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2YYCC-S-Kupplung .................................. 6-19
YCC-S-System ....................................... 3-1
ZZubehörkasten ...................................... 3-26
Zündkerzen, prüfen .................................6-8
Zünd-/Lenkschloss .................................. 3-3
Zündunterbrechungs-
u. Anlasssperrschalter-System ........... 3-33
U2D2G2G0.book Page 2 Tuesday, October 9, 2007 9:23 AM
