2008 Hyundai Santa Fe ESP

1

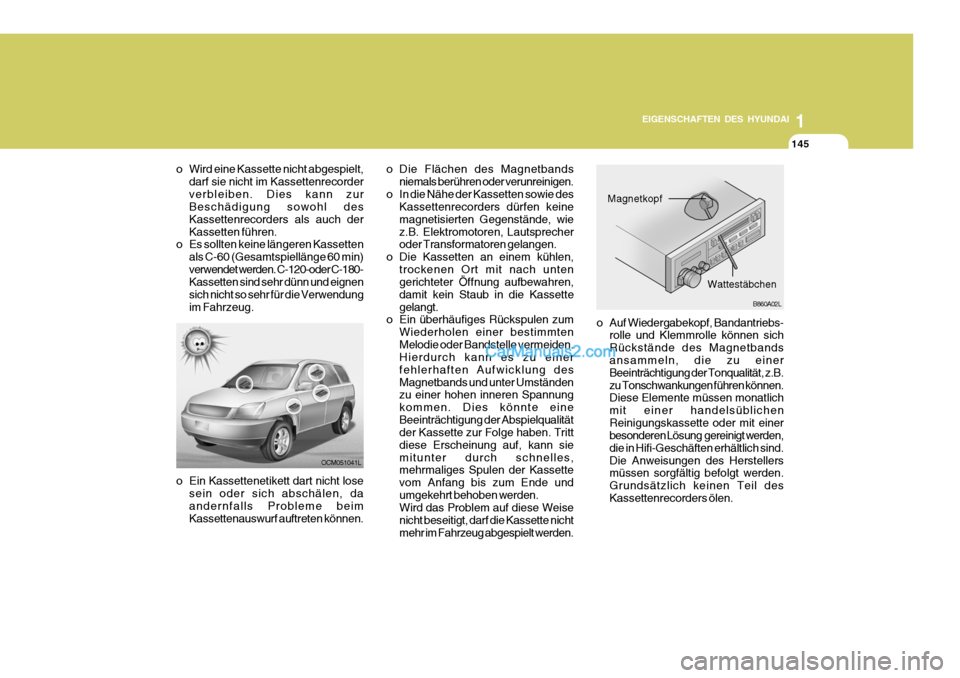

EIGENSCHAFTEN DES HYUNDAI
145145145
OCM051041L
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen, da andernfalls Probleme beim Kassettenauswurf auftreten können.
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorderverbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch derKassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C-180- Kassetten sind sehr dünn und eignen sich nicht so sehr für die Verwendungim Fahrzeug. o Die Flächen des Magnetbands
niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfen keinemagnetisierten Gegenstände, wiez.B. Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassettegelangt.
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung desMagnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eineBeeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann siemitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende undumgekehrt behoben werden. Wird das Problem auf diese Weise nicht beseitigt, darf die Kassette nichtmehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
Wattestäbchen
o Auf Wiedergabekopf, Bandantriebs- rolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B.zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichenReinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlich keinen Teil desKassettenrecorders ölen.

2FAHREN MIT DEM HYUNDAI

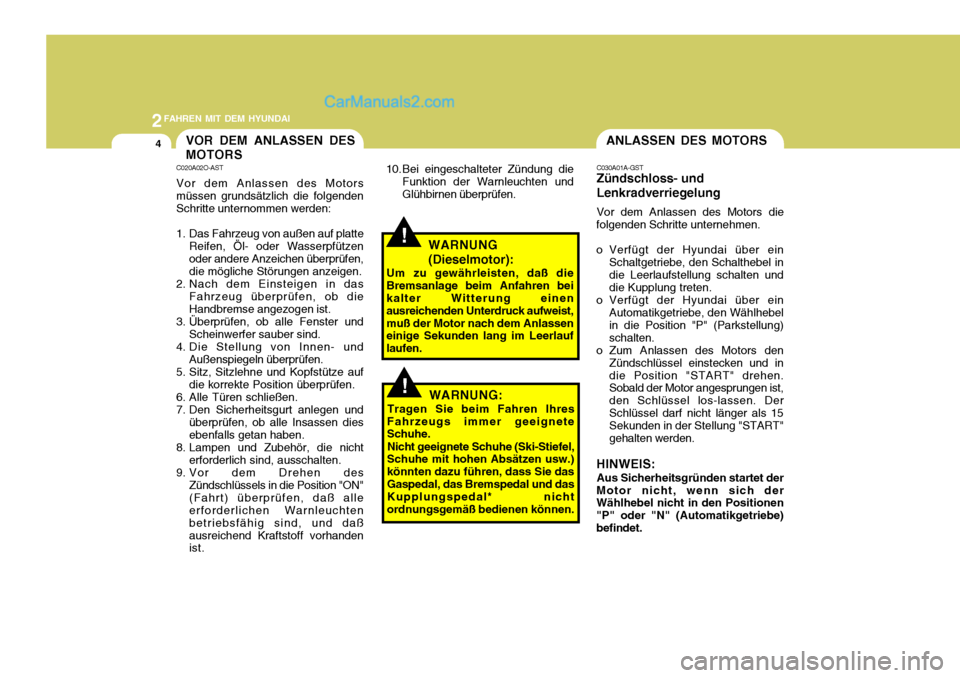

4ANLASSEN DES MOTORS
C030A01A-GST Zündschloss- und Lenkradverriegelung Vor dem Anlassen des Motors die
folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den
Zündschlüssel einstecken und indie Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel los-lassen. DerSchlüssel darf nicht länger als 15 Sekunden in der Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der
Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
10. Bei eingeschalteter Zündung die
Funktion der Warnleuchten undGlühbirnen überprüfen.
!WARNUNG (Dieselmotor):
Um zu gewährleisten, daß die Bremsanlage beim Anfahren bei kalter Witterung einen ausreichenden Unterdruck aufweist,muß der Motor nach dem Anlassen einige Sekunden lang im Leerlauf laufen.
VOR DEM ANLASSEN DES MOTORS
C020A02O-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und überprüfen, ob alle Insassen diesebenfalls getan haben.
8. Lampen und Zubehör, die nicht
erforderlich sind, ausschalten.
9. Vor dem Drehen des
Zündschlüssels in die Position "ON"(Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daßausreichend Kraftstoff vorhanden ist.
!WARNUNG:
Tragen Sie beim Fahren Ihres
Fahrzeugs immer geeignete Schuhe.
Nicht geeignete Schuhe (Ski-Stiefel,
Schuhe mit hohen Absätzen usw.) könnten dazu führen, dass Sie dasGaspedal, das Bremspedal und das Kupplungspedal* nicht ordnungsgemäß bedienen können.

2
FAHREN MIT DEM HYUNDAI

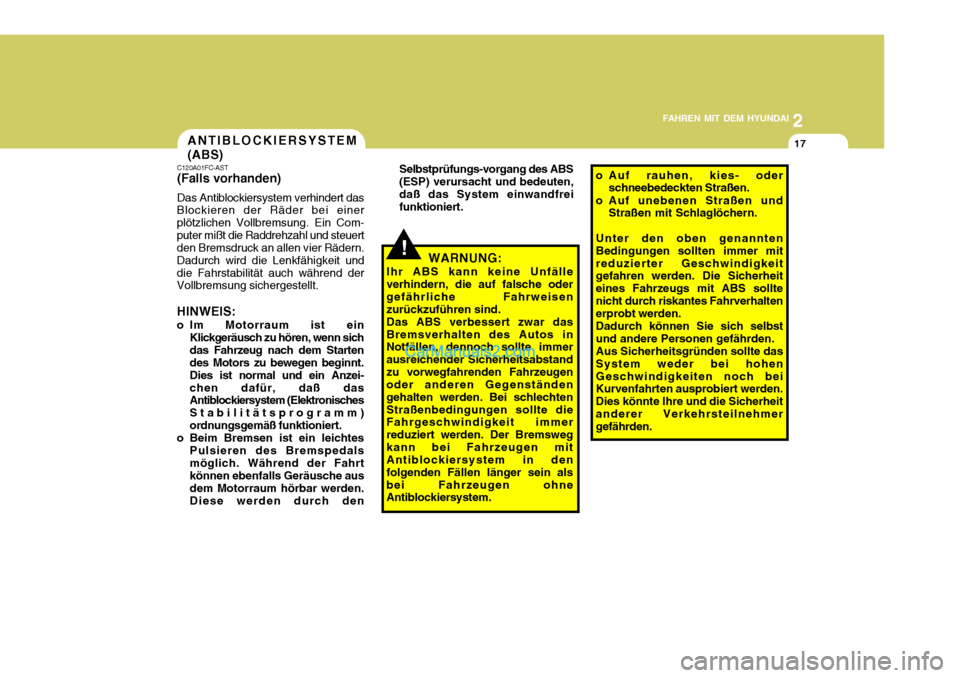

17ANTIBLOCKIERSYSTEM (ABS)
C120A01FC-AST (Falls vorhanden) Das Antiblockiersystem verhindert das
Blockieren der Räder bei einer plötzlichen Vollbremsung. Ein Com-puter mißt die Raddrehzahl und steuert den Bremsdruck an allen vier Rädern. Dadurch wird die Lenkfähigkeit unddie Fahrstabilität auch während der Vollbremsung sichergestellt. HINWEIS:
o Im Motorraum ist ein
Klickgeräusch zu hören, wenn sich das Fahrzeug nach dem Starten des Motors zu bewegen beginnt. Dies ist normal und ein Anzei-chen dafür, daß das Antiblockiersystem (Elektronisches Stabilitätsprogramm)ordnungsgemäß funktioniert.
o Beim Bremsen ist ein leichtes
Pulsieren des Bremspedalsmöglich. Während der Fahrt können ebenfalls Geräusche aus dem Motorraum hörbar werden.Diese werden durch den o Auf rauhen, kies- oder
schneebedeckten Straßen.
o Auf unebenen Straßen und Straßen mit Schlaglöchern.
Unter den oben genanntenBedingungen sollten immer mitreduzierter Geschwindigkeit gefahren werden. Die Sicherheit eines Fahrzeugs mit ABS solltenicht durch riskantes Fahrverhalten erprobt werden. Dadurch können Sie sich selbst und andere Personen gefährden. Aus Sicherheitsgründen sollte dasSystem weder bei hohenGeschwindigkeiten noch bei Kurvenfahrten ausprobiert werden. Dies könnte lhre und die Sicherheitanderer Verkehrsteilnehmer gefährden.
!
Selbstprüfungs-vorgang des ABS (ESP) verursacht und bedeuten,daß das System einwandfrei funktioniert.
WARNUNG:
Ihr ABS kann keine Unfälle
verhindern, die auf falsche odergefährliche Fahrweisen zurückzuführen sind.Das ABS verbessert zwar dasBremsverhalten des Autos in Notfällen, dennoch sollte immer ausreichender Sicherheitsabstandzu vorwegfahrenden Fahrzeugen oder anderen Gegenständen gehalten werden. Bei schlechtenStraßenbedingungen sollte die Fahrgeschwindigkeit immer reduziert werden. Der Bremswegkann bei Fahrzeugen mit Antiblockiersystem in den folgenden Fällen länger sein alsbei Fahrzeugen ohne Antiblockiersystem.

2FAHREN MIT DEM HYUNDAI

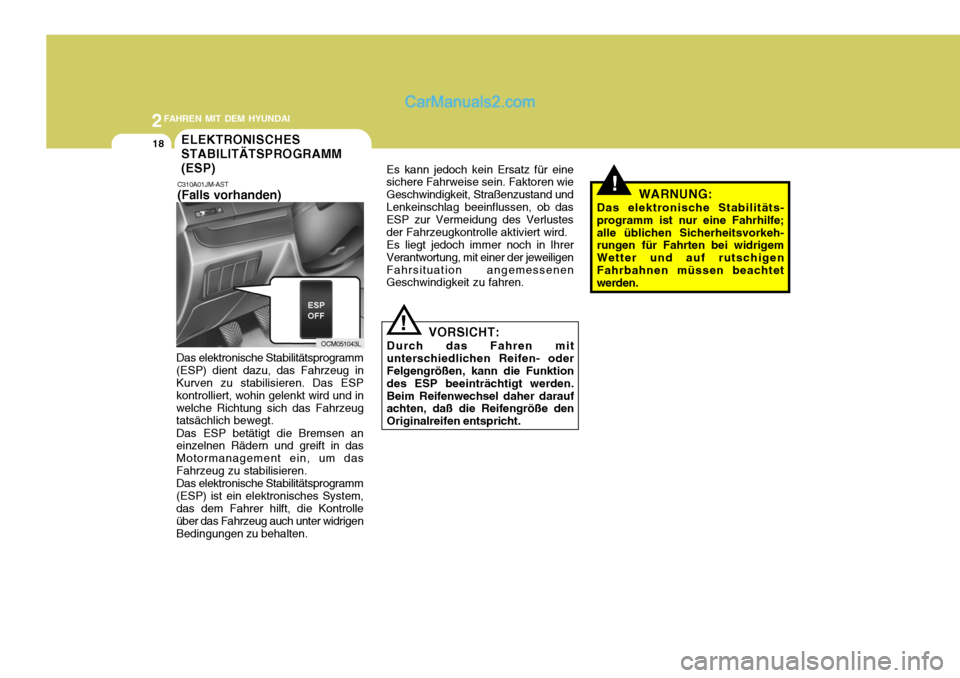

18ELEKTRONISCHES STABILITÄTSPROGRAMM(ESP)
OCM051043L
C310A01JM-AST (Falls vorhanden)
Das elektronische Stabilitätsprogramm (ESP) dient dazu, das Fahrzeug in Kurven zu stabilisieren. Das ESP kontrolliert, wohin gelenkt wird und inwelche Richtung sich das Fahrzeug tatsächlich bewegt. Das ESP betätigt die Bremsen an einzelnen Rädern und greift in das Motormanagement ein, um dasFahrzeug zu stabilisieren.Das elektronische Stabilitätsprogramm(ESP) ist ein elektronisches System,das dem Fahrer hilft, die Kontrolle über das Fahrzeug auch unter widrigen Bedingungen zu behalten. Es kann jedoch kein Ersatz für eine
sichere Fahrweise sein. Faktoren wieGeschwindigkeit, Straßenzustand undLenkeinschlag beeinflussen, ob das ESP zur Vermeidung des Verlustes der Fahrzeugkontrolle aktiviert wird.
Es liegt jedoch immer noch in Ihrer
Verantwortung, mit einer der jeweiligenFahrsituation angemessenen Geschwindigkeit zu fahren.
!WARNUNG:
Das elektronische Stabilitäts- programm ist nur eine Fahrhilfe;alle üblichen Sicherheitsvorkeh- rungen für Fahrten bei widrigem Wetter und auf rutschigenFahrbahnen müssen beachtet werden.
VORSICHT:
Durch das Fahren mit unterschiedlichen Reifen- oder Felgengrößen, kann die Funktion des ESP beeinträchtigt werden.Beim Reifenwechsel daher darauf achten, daß die Reifengröße den Originalreifen entspricht.
!

2
FAHREN MIT DEM HYUNDAI
19
C310B01JM-AST Modus ESP ON/OFF Bei eingeschaltetem ESP beginnt die ESP-Anzeige im Instrumentenblock zu blinken. Wenn das System durch Drücken des ESP-Schalters ausgeschaltet wird, leuchtet die Anzeige ESP-OFFauf und bleibt an. Im Modus ESP- OFF wird die Stabilitätskontrolle deaktiviert. Die Fahrweise mußdementsprechend angepaßt werden. Zum Einschalten des Systems die Taste nochmals drücken. Die AnzeigeESP/OFF muß ausgehen.
HINWEIS: Der ESP-Modus wird nach Abstellen des Motors und erneutem Starten automatisch wieder eingeschaltet. C310D01JM-AST Anzeigen und Warnungen Sie leuchten auf, wenn der
Zündschlüssel in die Stellung ON oder START gedreht wird, müssen abernach 3 Sekunden ausgehen.
Wenn die Anzeigen nicht aufleuchten,
oder wenn die ESP- bzw. ESP-OFF-Anzeige nicht nach 3 Sekunden ausgehen, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüftwerden. Sollten während der Fahrt Störungen
im Gerät auftreten, leuchtet die ESPOFF-Anzeige zur Warnung auf.
Wenn die ESP-OFF-Anzeige
aufleuchtet, das Fahrzeug an einemsicheren Ort anhalten und den Motor abstellen. Dann den Motor wieder anlassen, um
zu prüfen, ob die ESP-OFF-Anzeigeausgeht. Wenn die Anzeigen auch nach dem
Anspringen des Motors nichtausgehen, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüft werden.EINPARKHILFE
C400A03P-GST (Falls vorhanden)
OCM052138
Die Einparkhilfe hilft dem Fahrer bei der Rückwärtsfahrt, indem sie einenWarnton abgibt, wenn ein Objekt in einem Abstand von 120 cm hinter dem Fahrzeug erkannt wird. DasSystem dient nur der Unterstützung und ist kein Ersatz für die Aufmerksamkeit und Sorgfalt desFahrers. Der Sensorbereich und die vom Sensor erfassbaren Objekte unterliegen Einschränkungen. Daherbeim Rückwärtsfahren genauso aufmerksam sein und auf alles achten, was sich hinter dem Fahrzeug befindet,als ob das Fahrzeug keine Einparkhilfe hätte.
Sensor

2
FAHREN MIT DEM HYUNDAI
29

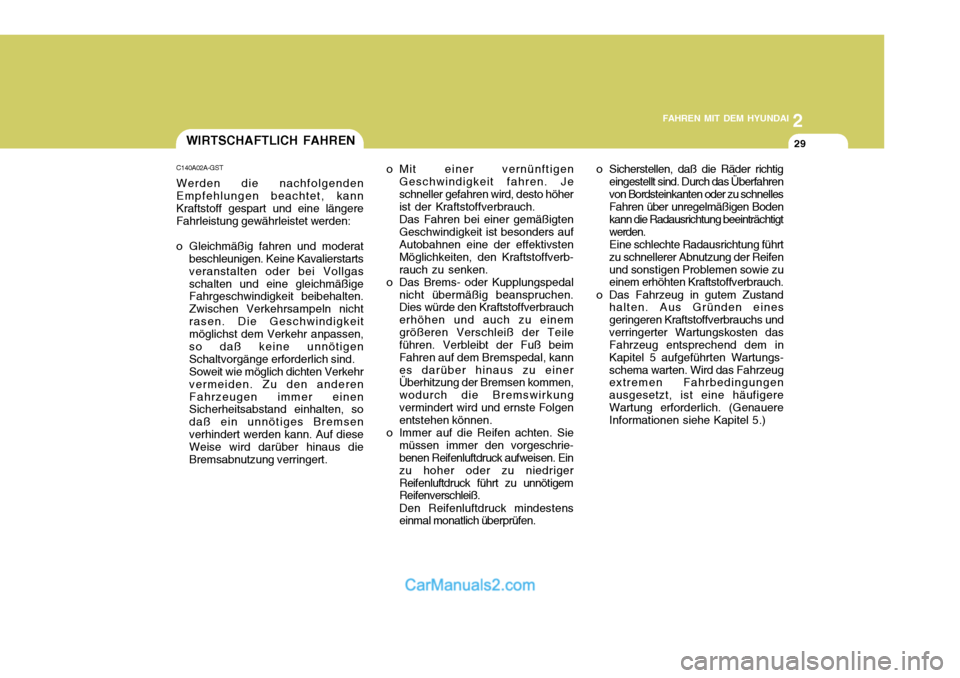

o Mit einer vernünftigen Geschwindigkeit fahren. Je schneller gefahren wird, desto höher ist der Kraftstoffverbrauch. Das Fahren bei einer gemäßigten Geschwindigkeit ist besonders auf Autobahnen eine der effektivsten Möglichkeiten, den Kraftstoffverb-rauch zu senken.
o Das Brems- oder Kupplungspedal nicht übermäßig beanspruchen. Dies würde den Kraftstoffverbrauch erhöhen und auch zu einemgrößeren Verschleiß der Teile führen. Verbleibt der Fuß beim Fahren auf dem Bremspedal, kannes darüber hinaus zu einer Überhitzung der Bremsen kommen, wodurch die Bremswirkungvermindert wird und ernste Folgen entstehen können.
o Immer auf die Reifen achten. Sie müssen immer den vorgeschrie-benen Reifenluftdruck aufweisen. Ein zu hoher oder zu niedrigerReifenluftdruck führt zu unnötigem Reifenverschleiß. Den Reifenluftdruck mindestens einmal monatlich überprüfen.WIRTSCHAFTLICH FAHREN
C140A02A-GST Werden die nachfolgenden Empfehlungen beachtet, kann Kraftstoff gespart und eine längereFahrleistung gewährleistet werden:
o Gleichmäßig fahren und moderat beschleunigen. Keine Kavalierstartsveranstalten oder bei Vollgasschalten und eine gleichmäßige Fahrgeschwindigkeit beibehalten. Zwischen Verkehrsampeln nichtrasen. Die Geschwindigkeit möglichst dem Verkehr anpassen, so daß keine unnötigenSchaltvorgänge erforderlich sind.Soweit wie möglich dichten Verkehrvermeiden. Zu den anderenFahrzeugen immer einen Sicherheitsabstand einhalten, so daß ein unnötiges Bremsenverhindert werden kann. Auf diese Weise wird darüber hinaus die Bremsabnutzung verringert. o Sicherstellen, daß die Räder richtig
eingestellt sind. Durch das Überfahrenvon Bordsteinkanten oder zu schnelles Fahren über unregelmäßigen Boden kann die Radausrichtung beeinträchtigtwerden.Eine schlechte Radausrichtung führtzu schnellerer Abnutzung der Reifenund sonstigen Problemen sowie zu einem erhöhten Kraftstoffverbrauch.
o Das Fahrzeug in gutem Zustand halten. Aus Gründen eines geringeren Kraftstoffverbrauchs undverringerter Wartungskosten das Fahrzeug entsprechend dem in Kapitel 5 aufgeführten Wartungs-schema warten. Wird das Fahrzeug extremen Fahrbedingungen ausgesetzt, ist eine häufigereWartung erforderlich. (Genauere Informationen siehe Kapitel 5.)

2FAHREN MIT DEM HYUNDAI

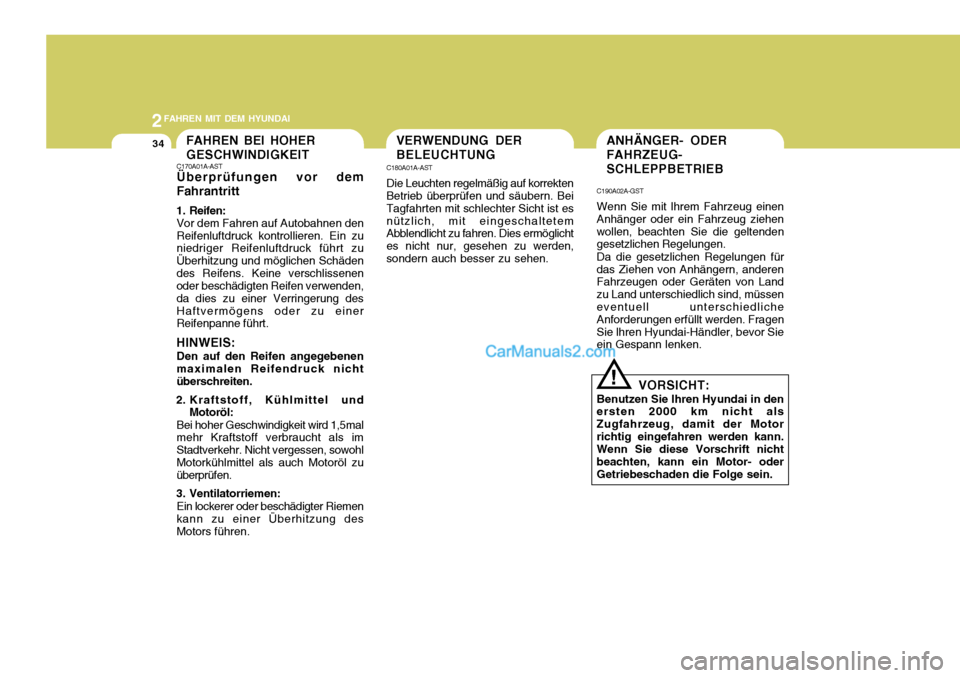

34FAHREN BEI HOHER GESCHWINDIGKEIT
C170A01A-AST Überprüfungen vor dem Fahrantritt
1. Reifen: Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zu niedriger Reifenluftdruck führt zu Überhitzung und möglichen Schädendes Reifens. Keine verschlissenen oder beschädigten Reifen verwenden, da dies zu einer Verringerung desHaftvermögens oder zu einer Reifenpanne führt.
HINWEIS: Den auf den Reifen angegebenen maximalen Reifendruck nichtüberschreiten.
2. Kraftstoff, Kühlmittel und Motoröl:
Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohlMotorkühlmittel als auch Motoröl zu überprüfen.
3. Ventilatorriemen: Ein lockerer oder beschädigter Riemen kann zu einer Überhitzung desMotors führen.VERWENDUNG DER BELEUCHTUNG
C180A01A-AST Die Leuchten regelmäßig auf korrekten
Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist esnützlich, mit eingeschaltetem Abblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden,sondern auch besser zu sehen. C190A02A-GST Wenn Sie mit lhrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehenwollen, beachten Sie die geltenden gesetzlichen Regelungen. Da die gesetzlichen Regelungen für das Ziehen von Anhängern, anderen Fahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müsseneventuell unterschiedliche Anforderungen erfüllt werden. Fragen Sie lhren Hyundai-Händler, bevor Sie ein Gespann lenken.
VORSICHT:
Benutzen Sie lhren Hyundai in denersten 2000 km nicht als Zugfahrzeug, damit der Motorrichtig eingefahren werden kann. Wenn Sie diese Vorschrift nicht beachten, kann ein Motor- oderGetriebeschaden die Folge sein.
!
ANHÄNGER- ODER FAHRZEUG- SCHLEPPBETRIEB

2
FAHREN MIT DEM HYUNDAI
35

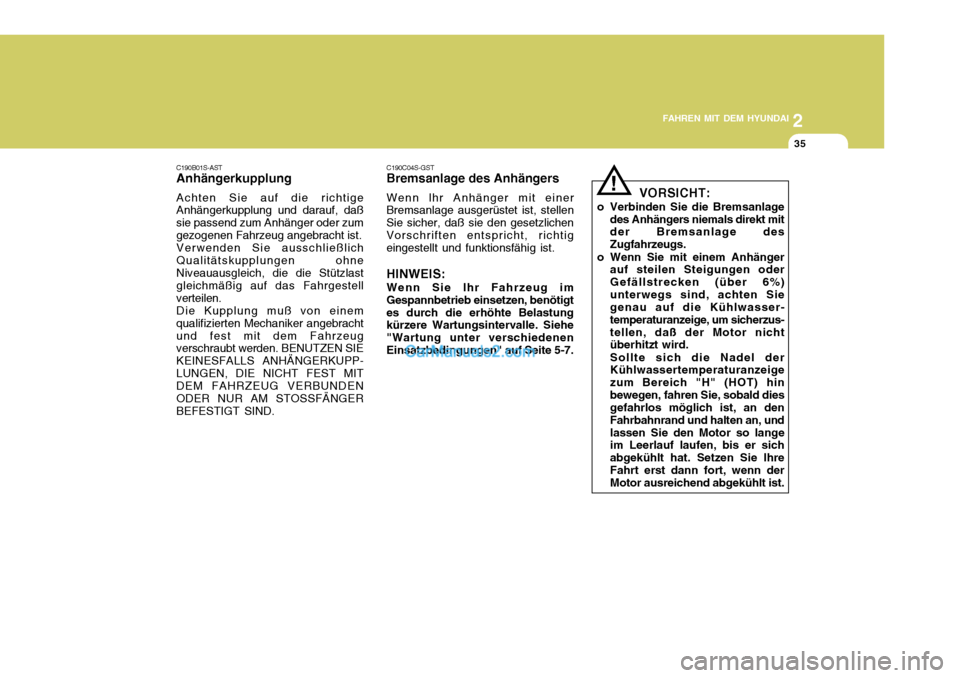

C190C04S-GST Bremsanlage des Anhängers Wenn lhr Anhänger mit einer
Bremsanlage ausgerüstet ist, stellen Sie sicher, daß sie den gesetzlichenVorschriften entspricht, richtig eingestellt und funktionsfähig ist. HINWEIS:
Wenn Sie lhr Fahrzeug im
Gespannbetrieb einsetzen, benötigt es durch die erhöhte Belastung kürzere Wartungsintervalle. Siehe "Wartung unter verschiedenenEinsatzbedingungen" auf Seite 5-7. VORSICHT:
o Verbinden Sie die Bremsanlage des Anhängers niemals direkt mit der Bremsanlage des Zugfahrzeugs.
o Wenn Sie mit einem Anhänger auf steilen Steigungen oderGefällstrecken (über 6%)unterwegs sind, achten Sie genau auf die Kühlwasser- temperaturanzeige, um sicherzus-tellen, daß der Motor nicht überhitzt wird. Sollte sich die Nadel der Kühlwassertemperaturanzeige zum Bereich "H" (HOT) hinbewegen, fahren Sie, sobald dies gefahrlos möglich ist, an den Fahrbahnrand und halten an, undlassen Sie den Motor so lange im Leerlauf laufen, bis er sich abgekühlt hat. Setzen Sie lhreFahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist.
!
C190B01S-AST Anhängerkupplung Achten Sie auf die richtige Anhängerkupplung und darauf, daß sie passend zum Anhänger oder zumgezogenen Fahrzeug angebracht ist.Verwenden Sie ausschließlichQualitätskupplungen ohneNiveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestell verteilen.Die Kupplung muß von einemqualifizierten Mechaniker angebrachtund fest mit dem Fahrzeug verschraubt werden. BENUTZEN SIE KEINESFALLS ANHÄNGERKUPP-LUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGERBEFESTIGT SIND.
