Page 105 of 262

CARACTERÍSTICAS DO SEU HYUNDAI 1- 95
Este comando é usado para
seleccionar ar fresco exterior ou, recirculação do ar interior.
FrescoRecirculado
Com a modalidade de ar "fresco"
seleccionada, o ar exterior entra no veículo e é aquecido ou arrefecido, conforme as outras funçõesseleccionadas. Com a modalidade de ar "recirculado"
seleccionada, o ar interior circula noveículo, através do sistema e é ZB440C1-AP COMANDO DE ENTRADA DE
AR
HTB036
aquecido ou arrefeci-do, conforme as outras funções seleccionadas.
NOTA: Ter em atenção que quando o
sistema de ventilação é usado durante muito tempo namodalidade de "recirculação", aumentará o embaciamento dos vidros e o ar do compartimentodos passageiros ficará velho (usado). Em complemento, o uso prolongado do ar condicionado namodalidade de "recirculação", pode resultar em que o ar do compartimento dos passageirosfique excessivamente seco.
HTB038
B670D01TB-APT COMANDO DO FLUXO DE AR Este comando é usado para dirigir o fluxo do ar. O ar pode ser dirigido para o chão, para as saídas no tablier ou para o pára-brisas. São usados 5símbolos para representar as direcções: Nível da Cara; Nível Duplo; Nível do Chão; Nível do Chão e Pára-brisas e Desembaciador do pára-brisas.
Page 106 of 262
1- 96 CARACTERÍSTICAS DO SEU HYUNDAI
B670D01TB B670D02TB
B670D03TB
Saída de ar ao nível da cara
Ao seleccionar esta modalidade, o ar será direccionado através dos ventiladores ao nível da cara. Saída de ar aos níveis da cara e do chão
O ar é direccionado através dos
ventiladores ao nível da cara e ao nível do chão. Sendo assim, épossível ter ar fresco a saír dos ventiladores do tablier e ar quente pelas saídas do chão, ao mesmotempo. Saída de ar ao nível do chão
O fluxo de ar provém das saídas do
piso, dos bocais do desembaciador do pára-brisas, do bocal do desembaciador lateral e do ventiladorlateral.
Page 107 of 262
CARACTERÍSTICAS DO SEU HYUNDAI 1- 97
B670D01TB B670D05TB
Saída de ar aos níveis do chão e desembaciador
O fluxo de ar provém dos bocais do desembaciador do pára-brisas, das saídas do piso, do bocal dodesembaciador lateral e do ventilador lateral. Saída de ar para o pára brisas
O fluxo de ar provém dos bocais do
desembaciador do pára-brisas, do bocal do desembaciador lateral eventilador lateral. SB720D1-FP COMANDO DE TEMPERATURA
HTB035
O comando de temperatura é usado para ligar e desligar o aqueci-mento eseleccionar o grau de aquecimento desejado.
Page 108 of 262

1- 98 CARACTERÍSTICAS DO SEU HYUNDAI
B720A01TB-GPT DESCONGELAMENTO/ DESEMBACIAMENTO Para utilizar o sistema de aquecimento/
ventilação para deescongelar ou desembaciar o pára-brisas.
Para remover o embaciamento
no interior do vidro do pára- brisas;
o Colocar o comando de admissão de ar na posição de ar fresco
( ).
o Colocar o comando de fluxo de ar na posição de descongelamento
( ).
ZB430B1-AP COMANDOS DO AQUECIMENTO Para uso normal do aquecimento, ponha o comando de entrada de ar na posição "Fresco" e o comando de passagem de ar na posição "Chão".Para aquecimento rápido, o comando de entrada de ar deve estar entre a posição"Fresco" e "Recirculado". Se os vidros embaciarem, ponha o comando do fluxo de ar na posição "Desembaciamento" e o comando da entrada de ar em "Fresco". Para daro máximo de calor, ponha o comando de temperatura em "Quente".
ZB430C1-APAQUECIMENTO AOS NÍVEIS DA CARA E CHÃO O seu HYUNDAI está equipado com
um comando de aquecimento simultâneo e a dois níveis; cara e chão. O que possibilita ter ar frescopelas grelhas de ventilação do tablier e ar quente pelas do chão. Para usar esta particularidade:
o Regule o comando de entrada de ar para "Fresco".
o Regule o comando do fluxo de ar para "Cara e chão".
o Regule o comando de temperatura
entre "Frio" e "Quente".
HTB045
Page 109 of 262

CARACTERÍSTICAS DO SEU HYUNDAI 1- 99
o Para uma acção mais rápida, ligue
o ar condicionado.
o Colocar o comando de regulação da temperatura na posição desejada.
o Seleccionar a velocidade do ventilador entre as posições 1 e 4.
Para remover o gelo ou o embaciamento no exterior do vidro do pára-brisas;
o Colocar o comando de admissão de ar na posição de ar fresco
( ).
o Colocar o comando de fluxo de ar na posição de descongelamento
( ).
o Colocar o comando da temperatura
na posição mais quente.
o Seleccionar a velocidade do ventilador entre as posições 3 e 4.B730A01FC-GPT Sugestões para a Utilização
o Para evitar a entrada de poeira ougases desagradáveis no interior do carro, através do sistema de ventilação, coloque,temporáriamente, o comando da entrada de ar em "Recirc". Não se esqueça de voltar a colocar ocomando em "Fresh", depois de se passar a zona em questão, para que o ar fresco continue a entrarno veiculo. Consegue-se assim assegurar aos ocupantes um ambiente confortável.
o O ar para o sistema de
aquecimento/ventilação é aspiradoatravés das grelhas situada imediatamente à frente do pára-- brisas. Deve ter o cuidado deinspeccionar estas, regularmente, para evitar que fiquem obstruidas com folhas, neve, gelo ou quaisquersujidades.
o Para evitar o embaciamento do
pára-brisas, colocar o controle deentrada de na posição ar frio ( ) e o ventilador na posição desejada.NOTA: Quando o A/C está a funcionar
continuamente na posição ( ) ou ( ), pode provocar o embac-iamento da parte externa do pára- brisas, devido à diferença de temperatura. Nesse caso rodar ocontrole para a posição ( ) e o ventilador para a posição mais baixa.
Page 110 of 262
1- 100 CARACTERÍSTICAS DO SEU HYUNDAI
ZB450A1-AP INTERRUPTOR DO AR CONDI-
CIONADO (Se instalado)
HTB037

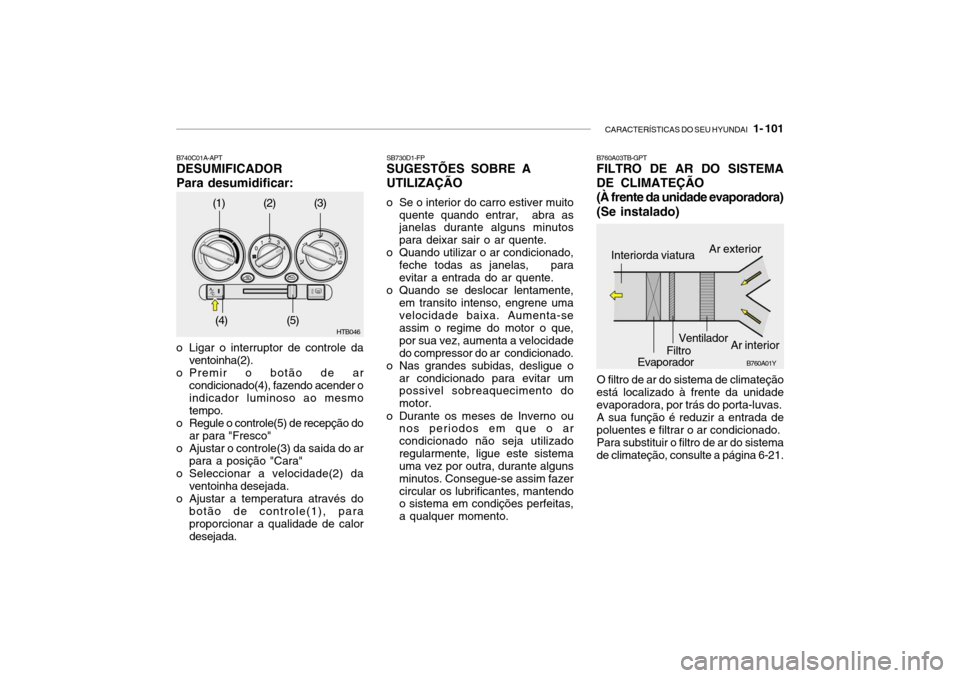

Para ligar o ar condicionado, carregar no respectivo botão. o Colocar comando de temperatura(1)
em "Frio". ("Frio" implica máximoarrefecimento. A temperatura podeser ajustada, deslocando o comando de temperatura na direcção de "Quente").
o Ajuste a velocidade do ventilador(2)
se necessário. Para um mais rápidoarrefecimento, utilize uma velocidade "alta", ou temporáriamente escolha o modo de "Recirculado".
B740B02A-APT Funcionamento do ar condicionado(Arrefecimento) Para arrefecer o interior:
o Rodar o comando de velocidade do ventilador(2).
o Ligar o ar condicionado(4), carregando no respectivo interruptor. Deve acender a luz avisadora.
o Colocar a entrada de ar em "Fresco". HTB046
(1) (2) (3)
(4) (5)
Page 111 of 262

CARACTERÍSTICAS DO SEU HYUNDAI 1- 101
B740C01A-APT DESUMIFICADOR Para desumidificar:
o Ligar o interruptor de controle da ventoinha(2).
o Premir o botão de ar condicionado(4), fazendo acender o indicador luminoso ao mesmo tempo.
o Regule o controle(5) de recepção do ar para "Fresco"
o Ajustar o controle(3) da saida do ar
para a posição "Cara"
o Seleccionar a velocidade(2) da
ventoinha desejada.
o Ajustar a temperatura através do botão de controle(1), para proporcionar a qualidade de calor desejada. SB730D1-FPSUGESTÕES SOBRE A UTILIZAÇÃO
o Se o interior do carro estiver muito quente quando entrar, abra as janelas durante alguns minutos para deixar sair o ar quente.
o Quando utilizar o ar condicionado,
feche todas as janelas, paraevitar a entrada do ar quente.
o Quando se deslocar lentamente,
em transito intenso, engrene umavelocidade baixa. Aumenta-se assim o regime do motor o que, por sua vez, aumenta a velocidadedo compressor do ar condicionado.
o Nas grandes subidas, desligue o ar condicionado para evitar um possivel sobreaquecimento do motor.
o Durante os meses de Inverno ou nos periodos em que o arcondicionado não seja utilizadoregularmente, ligue este sistema uma vez por outra, durante alguns minutos. Consegue-se assim fazercircular os lubrificantes, mantendo o sistema em condições perfeitas, a qualquer momento.
HTB046
(1) (2) (3)
(4) (5) B760A03TB-GPT FILTRO DE AR DO SISTEMA DE CLIMATEÇÃO (À frente da unidade evaporadora)(Se instalado)
O filtro de ar do sistema de climateção
está localizado à frente da unidade evaporadora, por trás do porta-luvas.
A sua função é reduzir a entrada de
poluentes e filtrar o ar condicionado.
Para substituir o filtro de ar do sistema
de climateção, consulte a página 6-21.
B760A01Y
Ar exterior
Interiorda viatura
Evaporador FiltroVentilador
Ar interior
Page 112 of 262

1- 102 CARACTERÍSTICAS DO SEU HYUNDAI
B750A02L
B750A01L
SR010A1-FP SISTEMA DE SOM ESTÉREO Como funciona o Sistema de
rádio-estereofonia
Ionosfera
Recepção em FM
Os sinais de rádio AM e FM são
emitidos a partir de antenas localizadas à volta da sua cidade.Estes sinais são interceptados pela antena no guarda-lamas do seu carro. Este sinal é depois recebido pelorádio e vai para os altifalantes.
Quando um sinal forte alcança a sua
antena, o sistema altamente sofisticado do seu sistema audio, assegura uma reprodução da maisalta qualidade. No entanto, em certos casos, o sinal que chega ao seu
Recepção em AM Ionosfera
receptor não é suficientemente forte e claro. Isto pode dever-se a factores, como sejam a distancia do emissor, apresença de outras estações com sinais fortes ou a presença de edificios, pontes outras grandesobstruções na área.
A recepção dos sinais de AM é,
normalmente, melhor do que em FM. Isto deve-se ao facto das ondas de AM serem transmitidas em baixasfrequencias. Estas ondas longas, de baixa frequencia podem seguir a curvatura da Terra, em vez deseguirem a direito para a atmosfera.
CUIDADO:
o Substitua o filtro todos os 15.000 km (10.000 milhas) ou uma vezpor ano. Se o automóvel forconduzido em condições severas como estradas em mau estado ou com muita poeira, énecessário proceder a inspecções e substituições mais frequentes do filtro de ar do sistema declimatização.
o Quando o fluxo de ar diminui
subitamente, é necessáriaproceder a uma verificação por um concessionário autorizado Hyundai.
!
