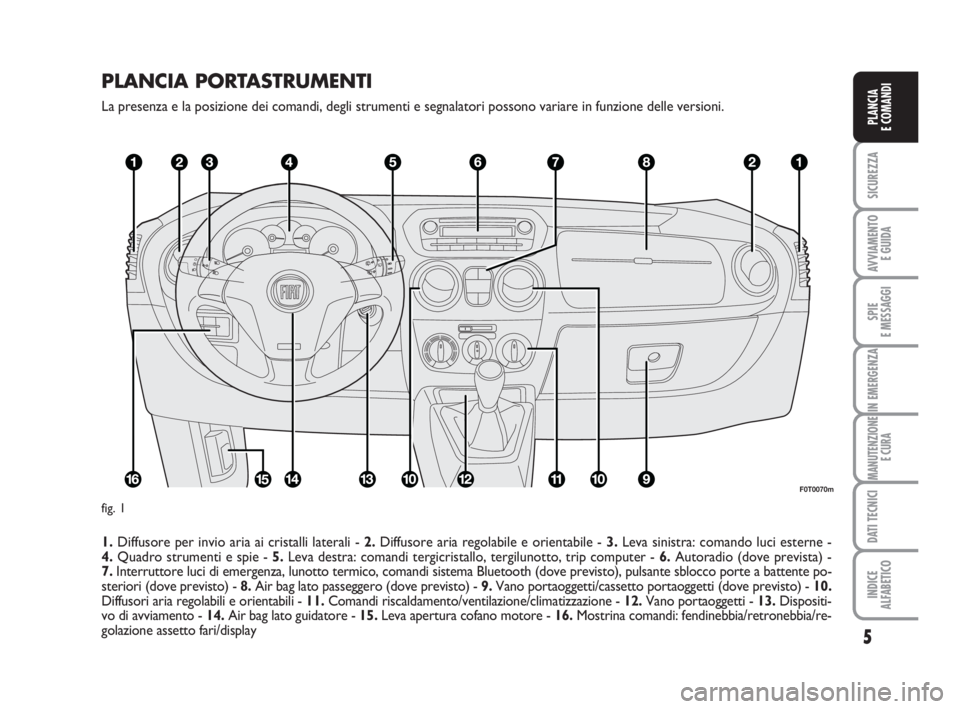

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Diffusore per invio aria ai cristalli laterali - 2.Diffusore aria regolabile e orientabile - 3.Leva sinistra: comando luci esterne -
4.Quadro strumenti e spie - 5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Autoradio (dove prevista) -
7.Interruttore luci di emergenza, lunotto termico, comandi sistema Bluetooth (dove previsto), pulsante sblocco porte a battente po-
steriori (dove previsto) - 8.Air bag lato passeggero (dove previsto) - 9.Vano portaoggetti/cassetto portaoggetti (dove previsto) - 10.
Diffusori aria regolabili e orientabili - 11.Comandi riscaldamento/ventilazione/climatizzazione - 12.Vano portaoggetti - 13.Dispositi-
vo di avviamento - 14.Air bag lato guidatore - 15.Leva apertura cofano motore - 16.Mostrina comandi: fendinebbia/retronebbia/re-
golazione assetto fari/display
5
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0T0070m
fig. 1
001-035 Fiorino IT 2ed 8-02-2008 14:48 Pagina 5
151
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

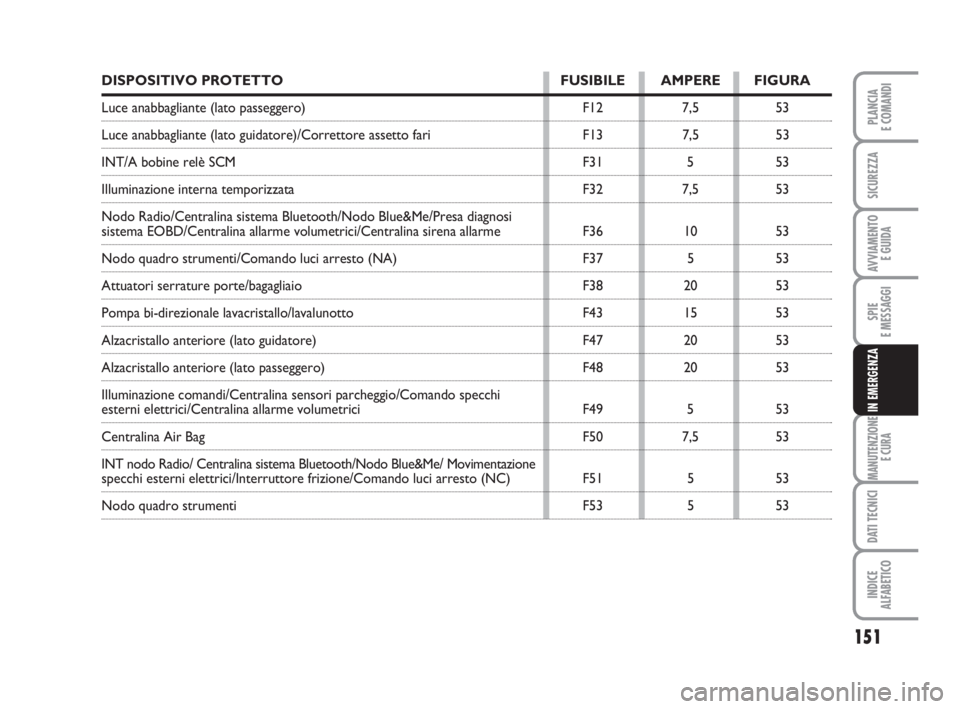

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Luce anabbagliante (lato passeggero) F12 7,5 53
Luce anabbagliante (lato guidatore)/Correttore assetto fari F13 7,5 53
INT/A bobine relè SCM F31 5 53
Illuminazione interna temporizzata F32 7,5 53
Nodo Radio/Centralina sistema Bluetooth/Nodo Blue&Me/Presa diagnosi
sistema EOBD/Centralina allarme volumetrici/Centralina sirena allarme F36 10 53
Nodo quadro strumenti/Comando luci arresto (NA) F37 5 53
Attuatori serrature porte/bagagliaio F38 20 53
Pompa bi-direzionale lavacristallo/lavalunotto F43 15 53
Alzacristallo anteriore (lato guidatore) F47 20 53
Alzacristallo anteriore (lato passeggero) F48 20 53
Illuminazione comandi/Centralina sensori parcheggio/Comando specchi
esterni elettrici/Centralina allarme volumetrici F49 5 53
Centralina Air Bag F50 7,5 53
INT nodo Radio/ Centralina sistema Bluetooth/Nodo Blue&Me/ Movimentazione
specchi esterni elettrici/Interruttore frizione/Comando luci arresto (NC) F51 5 53
Nodo quadro strumenti F53 5 53
