2008 Alfa Romeo Brera/Spider Manual de Uso e Manutenção (in Portuguese)

247
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
DIMENSÕES
As dimensões
são expressas em mm e
se referem ao veículo
equipado com
pneus fornecidas pela
fábrica.
Mínimas variações de
medida na presença de
pneus a pedido.
A altura se entende
com veículo vazio.
VOLUME DA BAGAGEIRA
Capacidade: 220 dm3(ou então,
300 dm3em função das
versões).
(■) Com pneus 225/50 R17”
A0F0044mfig. 6
ABCDE FGH
4410 1000 2528 882 1341 1593 1830 1573
1579 (■) 1559 (■)

248
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

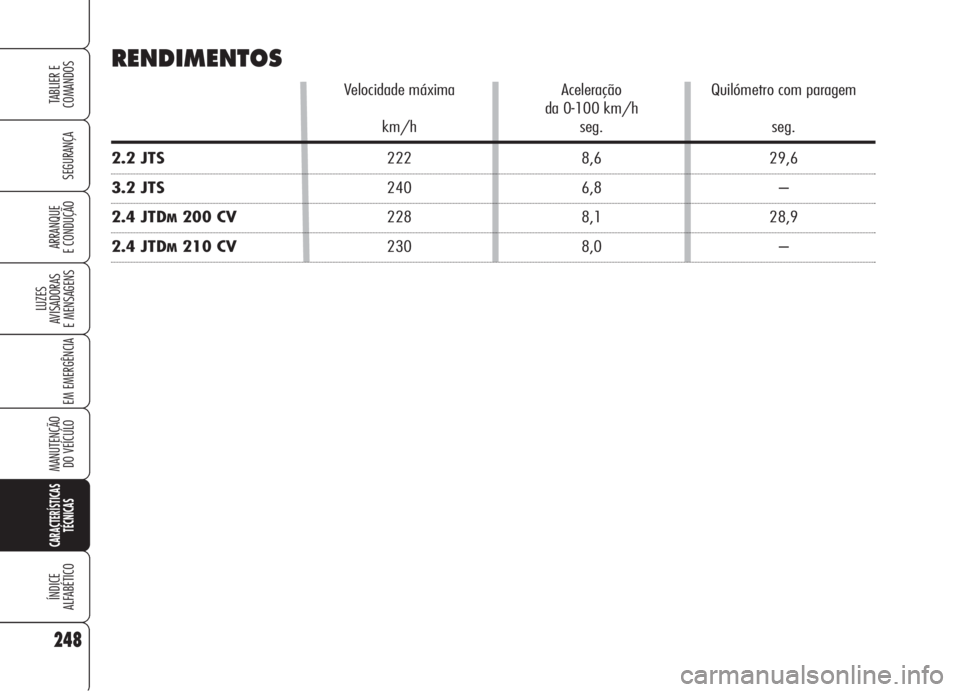

RENDIMENTOS
Velocidade máxima Aceleração Quilómetro com paragem
da 0-100 km/h
km/h seg. seg.
2.2 JTS222 8,6 29,6
3.2 JTS 240 6,8 –
2.4 JTDM200 CV228 8,1 28,9
2.4 JTDM210 CV230 8,0 –

249
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
2.2 JTS
1470
1200
1100
1890
420
1450
60
80
3.2 JTS
1630
1300
1100
2050
420
1500
60
80
2.4 JTDM200 CV
1600
1300
1100
2020
420
1500
60
80
PESOS
2.4 JTDM210 CV
1600
1300
1100
–
420
1500
60
80
Pesos (kg)
Peso em vazio (com todos os
líquidos, reservatório carburante
cheio ao 90% e sem opcional)
Peso máx. admitido (*)
– eixo dianteiro
– eixo traseiro
– total
Carga útil
incluído o condutor (**)
Cargas rebocáveis
Carga máxima
na rótula
Carga máxima
na bagageira (***)
(*) Cargas a não superar. É responsabilidade do Usuário dispor as mercadorias na bagageira e/ou no plano de carga em relação dos
pesos admitidos.
(**) Na presença de equipamentos especiais (dispositivo de reboque, etc.) o peso a vácuo aumenta e consequentemente diminui a
capacidade útil, no respeito das cargas máximas admitidas.
(***) Barras porta-bagagens da Lineaccessori Alfa Romeo, capacidade máxima: 50 kg.

250
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
ABASTECIMENTOS
2.4 JTDM
70❍10❍
7,35
6,4
❑
2,8
6,0
2.2 JTS
70●10●
8,15
5,4
■
2,3
6,0
3.2 JTS
70●10●
10,3
5,4
■
2,8
6,0
Reservatório do combustível: litros
– compreendia uma reserva de litros
Sistema de arrefecimento do motor litros
Circuito de lubrificação
motor litros
Caixa de velocidades mecânica/
diferencial litros
Recipiente do líquido
lava pára-brisas com lava-faróis litros
Combustíveis prescritos
e lubrificantes originais
●Gasolina Verde sem chumbo não inferior
a 95 R.O.N. (Especificação EN228)
❍Gasóleo para auto-tracção
(Especificação EN590)
Mistura de água e líquido
PARAFLU UP ao 50% (
❑)
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
(
❑)Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU UP e 40% de água desmineralizada.

Lubrificantes com base sintética de gradação
SAE 5W-40 qualificação FIAT 9.55535-H2
Lubrificantes com base sintética de gradação
SAE 5W-40 qualificação FIAT 9.55535-N2
251
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
SELENIA StAR
SELENIA WRConforme o Plano
de Manutenção
Programada
Conforme o Plano
de Manutenção
Programada
Para o correcto funcionamento das versões Multijet com DPF utilizar exclusivamente o tipo de lubrificante original. Em casos de emergên-
cia, onde não disponível o produto original, efectuar somente um abastecimento máximo de 0,5 litro e dirija-se o quanto antes possível
aos Serviços Autorizados Alfa Romeo.
Em caso de uso de produtos SAE 5W-40 não originais, são aceites lubrificantes com prestações mínimas ACEA A3 para os motores a gasoli-
na, ACEA B4 para os motores Diesel; neste caso não são garantidas as prestações ideais do motor.
O uso de produtos com características inferiores em relação à ACEA A3 e ACEA B4 podem causar danos ao motor não cobertos por uma ga-
rantia. Para condições climáticas particularmente rígidas pedir à Serviços Autorizados Alfa Romeo o produto apropriado da gama Selenia.
FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Uso Características qualitativas dos fluidos Fluidos Intervalo
e lubrificantes para um funcionamento e Lubrificantes de substituição
correcto do veículo originais
Lubrificantes para
motores a gasolina
Lubrificantes para
motores diesel

252
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Lubrificante sintético de gradação SAE 75W-85
Supera as especificações API GL 4
Lubrificante sintético de gradação SAE 75W-90.
Supera as especificações API GL-5
Lubrificante para transmissões hidrostáticas que supere a
especificação “ATF DEXRON III”
Massa lubrificante de bissulfureto de molibdénio para elevadas
temperaturas de uso Consistência N.L.G.I. 1-2
Massa lubrificante específica para juntas homocinéticas de baixo
coeficiente de fricção. Consistência N.L.G.I. 0-1
Fluido sintético FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protector com acção anti-congelante de cor vermelha a base de
glicol mono-etilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D 3306
Aditivo para gasóleos com acção protectora para motores Diesel
Mistura de alcoóis, água e tensioactivos CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA ALL STAR
TUTELA STAR 700
TUTELA TOP 4
PARAFLU UP
TUTELA
DIESEL ART
TUTELA
PROFESSIONAL
SC 35Caixa de velocidades e
diferenciais mecânicos
Grupo de reenvio e
diferencial traseiro
(versão 3.2 JTS)
Direcção assistida
hidráulica
Junções homocinéticas
lado roda
Junções homocinéticas
lado diferencial
Travões hidráulicos e
comandos hidráulicos
da embraiagem
Circuitos de arrefecimento
Porcentagem de uso:
50% água
50% PARAFLU UP
(❑)
Para misturar ao gasóleo
(25 cc por 10 litros)
Utilizar puro ou diluído
nos sistemas limpa/
lava pára-brisas
Líquido para travões
Líquido para o lava
pára-brisas/
lava-faróisProtector para
radiadoresLubrificantes
para a transmissão
do movimento
Uso Características qualitativas dos fluidos e lubrificantes Fluidos e Lubrificantes Aplicações
para um funcionamento correcto do veículo originais
(❑)Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU UP e 40% de água desmineralizada.
Aditivo para
o gasóleo

253
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
–ciclo extra-urbano: é efectuada
uma condução que simula o uso de cir-
culação extra-urbana do veículo com fre-
quentes acelerações em todas as mar-
chas; a velocidade de percurso varia de
0 a 120 km/h;
–consumo combinado: é determi-
nada com uma ponderação de cerca
37% do ciclo urbano e de cerca 63% do
ciclo extra-urbano.AVISO Tipo de percurso, si-
tuações de tráfego, condições at-
mosféricas, estilo de condução,
estado geral do veículo, nível de
modelo/equipamentos/acessó-
rios, uso do climatizador, carga
do veículo, presença de porta-ba-
gagens no tecto, outras situações
que penalizam a penetração ae-
rodinâmica ou a resistência ao
avanço levam a valores de con-
sumo diversos daqueles detecta-
dos.CONSUMO DE
COMBUSTÍVEL
Os valores de consumo de combustível,
indicados na seguinte tabela, são de-
terminados na base de provas de ho-
mologação prescritas pelas específicas
Directivas Europeias.
Para a detecção do consumo são efec-
tuadas os seguintes procedimentos:
–ciclo urbano: inicia com um arran-
que a frio e é efectuada uma condução
que simula o uso de circulação urbana
do veículo;
Consumos segundo a directiva 1999/100/CE Urbano Extra-urbano Combinado
(litros x 100 km)
2.2 JTS13,0 7,3 9,4
3.2 JTS 16,9 8,4 11,5
2.4 JTDM200 CV9,2 5,4 6,8
2.4 JTDM210 CV9,2 5,4 6,8

254
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
EMISSÕES DE CO2
Os valores de emissão de CO2, ilustrados na seguinte tabela, são referidos ao consumo combinado.
EMISSÕES DE CO2SEGUNDO A DIRECTIVA 1999/100/CE (g/km)
2.2 JTS 3.2 JTS 2.4 JTDM200 CV 2.4 JTDM210 CV
221 273 179 179
