2008.5 Peugeot Partner Tepee Manual del propietario (in Spanish)

140
Cambiar una lámpara

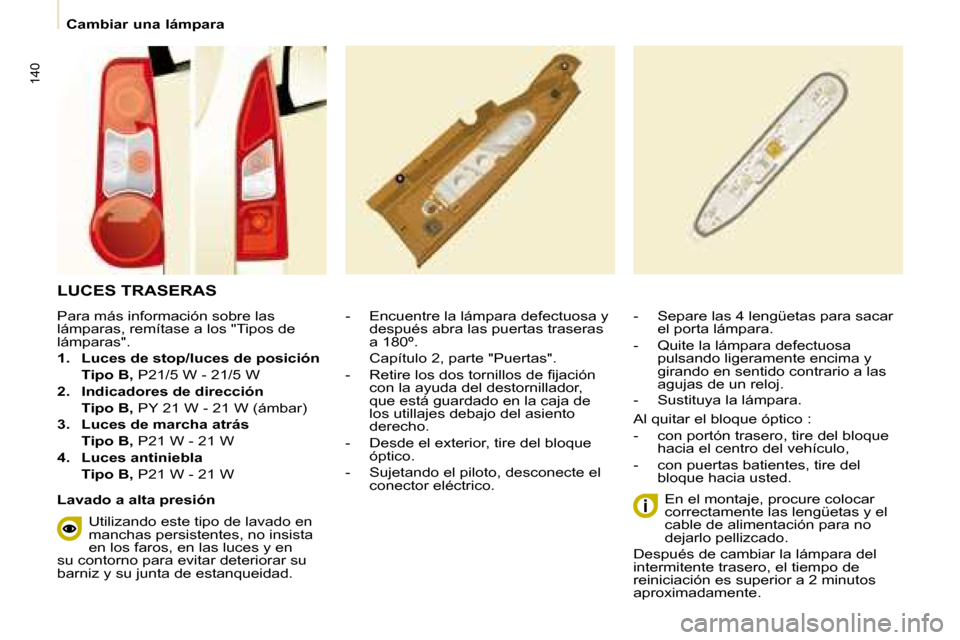

LUCES TRASERAS
- Encuentre la lámpara defectuosa y después abra las puertas traseras
a 180º.
Capítulo 2, parte "Puertas".
- Retire los dos tornillos de fi jación con la ayuda del destornillador,
que está guardado en la caja de
los utillajes debajo del asiento
derecho.
- Desde el exterior, tire del bloque óptico.
- Sujetando el piloto, desconecte el conector eléctrico.
En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo pellizcado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reiniciación es superior a 2 minutos
aproximadamente.
- Separe las 4 lengüetas para sacar
el porta lámpara.
- Quite la lámpara defectuosa pulsando ligeramente encima y
girando en sentido contrario a las
agujas de un reloj.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".

1. Luces de stop/luces de posición
Tipo B, P21/5 W - 21/5 W

2. Indicadores de dirección
Tipo B, PY 21 W - 21 W (ámbar)

3. Luces de marcha atrás
Tipo B, P21 W - 21 W

4. Luces antiniebla
Tipo B, P21 W - 21 W - Sustituya la lámpara.
Al quitar el bloque óptico :
- con portón trasero, tire del bloque
hacia el centro del vehículo,
- con puertas batientes, tire del bloque hacia usted.
Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, en las luces y en
su contorno para evitar deteriorar su
barniz y su junta de estanqueidad.

141
AYUDA RÁPIDA
8
Cambiar una lámpara

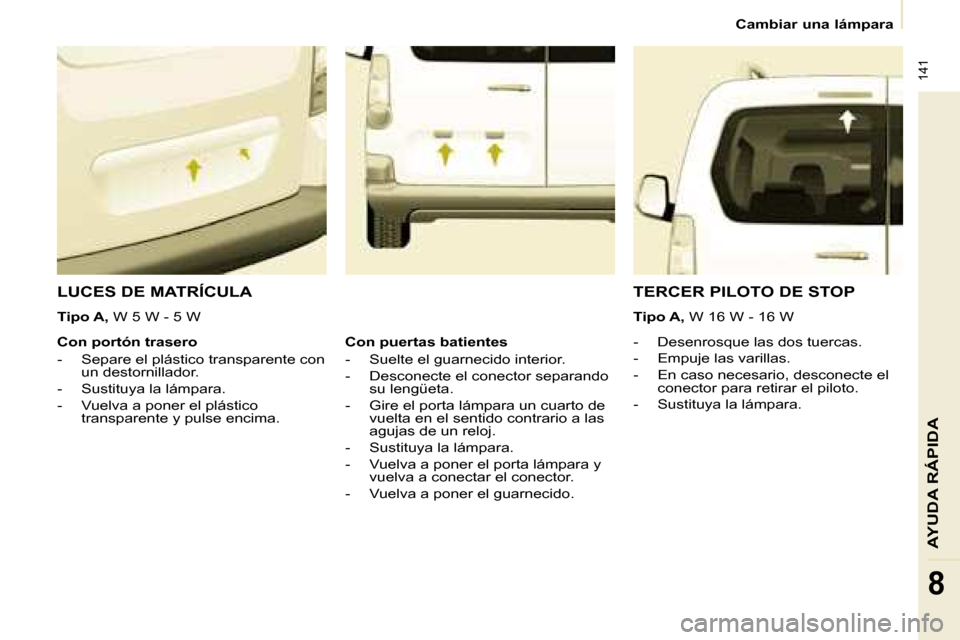

LUCES DE MATRÍCULA
- Desenrosque las dos tuercas.
- Empuje las varillas.
- En caso necesario, desconecte el conector para retirar el piloto.
- Sustituya la lámpara.
Con portón trasero
- Separe el plástico transparente con
un destornillador.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
TERCER PILOTO DE STOP

Tipo A, W 16 W - 16 W
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Gire el porta lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
- Vuelva a poner el porta lámpara y vuelva a conectar el conector.
- Vuelva a poner el guarnecido.

Tipo A, W 5 W - 5 W

142
Cambiar un fusible

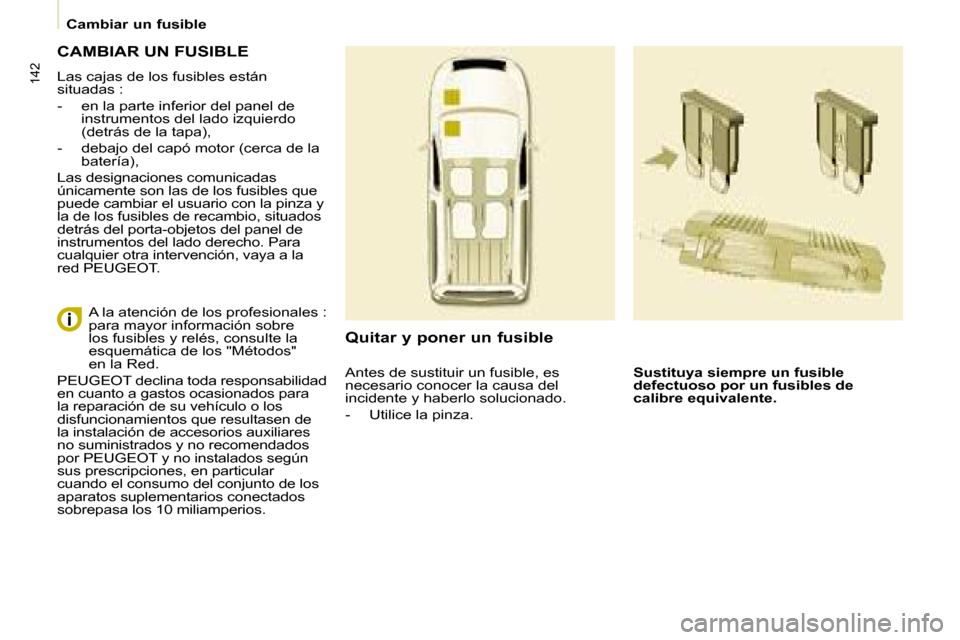

CAMBIAR UN FUSIBLE
Las cajas de los fusibles están
situadas :
- en la parte inferior del panel de instrumentos del lado izquierdo
(detrás de la tapa),
- debajo del capó motor (cerca de la batería),
Las designaciones comunicadas
únicamente son las de los fusibles que
puede cambiar el usuario con la pinza y
la de los fusibles de recambio, situados
detrás del porta-objetos del panel de
instrumentos del lado derecho. Para
cualquier otra intervención, vaya a la
red PEUGEOT .
Quitar y poner un fusible
Sustituya siempre un fusible
defectuoso por un fusibles de
calibre equivalente.
A la atención de los profesionales :
para mayor información sobre
los fusibles y relés, consulte la
esquemática de los "Métodos"
en la Red.
PEUGEOT declina toda responsabilidad
en cuanto a gastos ocasionados para
la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados y no recomendados
por PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto de los
aparatos suplementarios conectados
sobrepasa los 10 miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y haberlo solucionado.
- Utilice la pinza.

143
AYUDA RÁPIDA
8
Cambiar un fusible

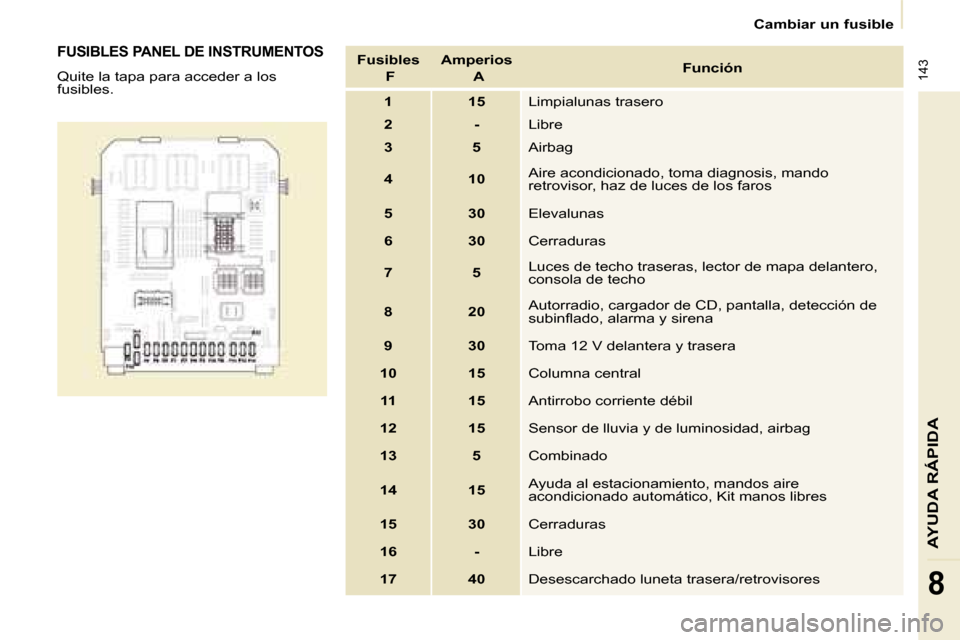

FUSIBLES PANEL DE INSTRUMENTOS
Quite la tapa para acceder a los
fusibles. Fusibles
F Amperios
A Función
1 15 Limpialunas trasero
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma diagnosis, mando
retrovisor, haz de luces de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
consola de techo
8 20 Autorradio, cargador de CD, pantalla, detección de
subinfl ado, alarma y sirena
9 30 Toma 12 V delantera y trasera
10 15 Columna central
11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Combinado
14 15 Ayuda al estacionamiento, mandos aire
acondicionado automático, Kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desescarchado luneta trasera/retrovisores

144
Cambiar un fusible
FUSIBLES HABITÁCULO Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos térmicos
3 - Libre
4 15 Relés retrovisores abatibles
5 15 Relés toma para equipamiento frigorífi co

145
AYUDA RÁPIDA
8
Cambiar un fusible
FUSIBLES DEBAJO DEL CAPÓ
MOTOR
Después de haber abierto el capó,
suelte y quite el cajetín correspondiente
para acceder a los fusibles. Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas trasero
4 20 Bomba lavafaros
5 15 Órganos motor
6 10 Sensor ángulo del volante, ESP
7 10 Contactor stop, contactor embrague
8 25 Arranque
9 10 Motor haz de luces de los faros, cajetín gestión de
parque
10 30 Órganos motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Cajetín servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda

146

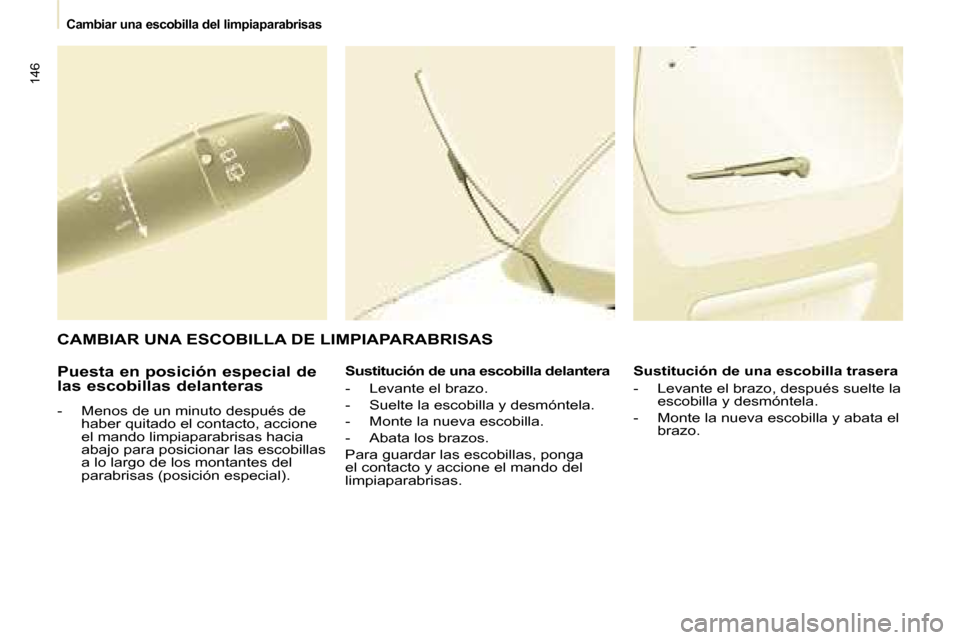

Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

147
AYUDA RÁPIDA
8
Remolcar su vehículo
Sin elevación
(las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
QUE LE REMOLQUEN
La anilla de remolcado está en la caja
de los utillajes, que está debajo del
asiento derecho. Por la parte delantera
- suelte la tapa empujando en la
parte inferior de esta,
- enrosque la anilla amovible de remolcado hasta el tope.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana de la
anilla de remolcado,
- enrosque la anilla amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección.
Para los vehículos equipados con
una caja de cambios mecánica, es
necesario que la palanca de cambios
esté en punto muerto, no respetar
esta particularidad puede con llevar
el deterioro de ciertos órganos de
frenada y la ausencia de asistencia de
frenada en el arranque motor.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional. Vehículos con caja de cambios
mecánica (versión diesel)
Para los vehículos equipados con
una caja de cambios mecánica, es
necesario que la palanca de cambios
esté en punto muerto, no respetar
esta particularidad puede con llevar
el deterioro de ciertos órganos de
frenada y la ausencia de asistencia de
frenada en el arranque motor.
