2007 YAMAHA YZF-R1 Instructieboekje (in Dutch)

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2060 mm (81.1 in)
Totale breedte:
720 mm (28.3 in)
Totale hoogte:
1110 mm (43.7 in)
Zadelhoogte:
835 mm (32.9 in)
Wielbasis:
1415 mm (55.7 in)
Grondspeling:
135 mm (5.31 in)
Kleinste draaicirkel:
3400 mm (133.9 in)Gewicht:Incl. olie en brandstof:
200.0 kg (441 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
998.0 cm³
Boring × slag:
77.0 × 53.6 mm (3.03 × 2.11 in)
Compressieverhouding:
12.70 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt) (2.73 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.76 L (2.92 US qt) (2.43 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Hoeveelheid reservebrandstof:
3.2 L (0.85 US gal) (0.70 Imp.gal)Brandstofinjectie:Fabrikant:
DENSO
Model/hoeveelheid:
297500-1110/4Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
65/43 (1.512)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/17 (2.647)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U4C8D0D0.book Page 1 Monday, October 23, 2006 11:58 AM

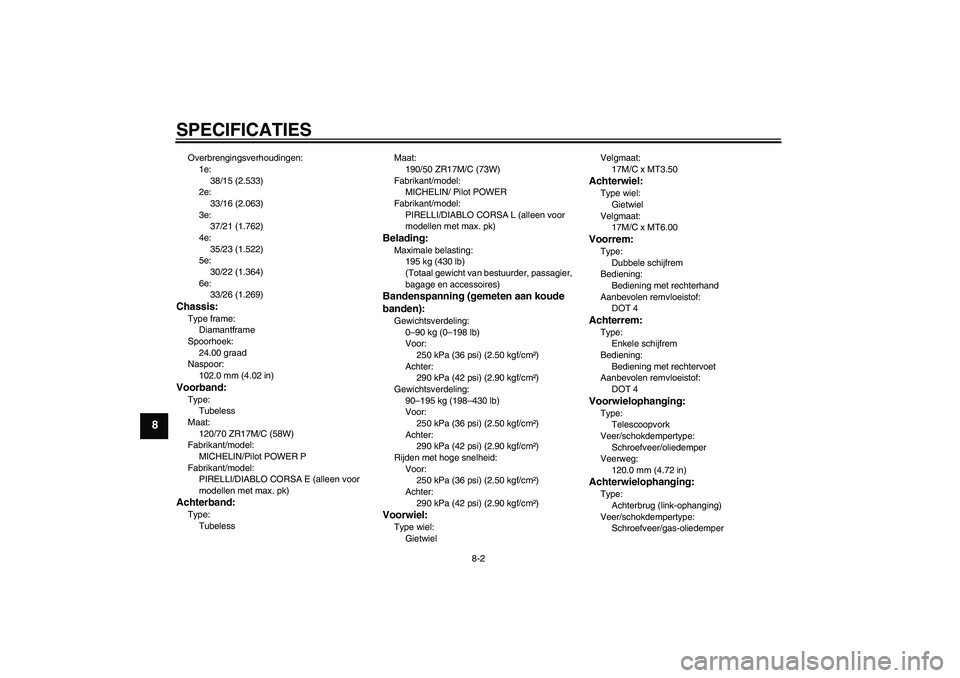

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
30/22 (1.364)
6e:
33/26 (1.269)Chassis:Type frame:
Diamantframe
Spoorhoek:
24.00 graad
Naspoor:
102.0 mm (4.02 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/Pilot POWER P
Fabrikant/model:
PIRELLI/DIABLO CORSA E (alleen voor
modellen met max. pk)Achterband:Type:
TubelessMaat:
190/50 ZR17M/C (73W)
Fabrikant/model:
MICHELIN/ Pilot POWER
Fabrikant/model:
PIRELLI/DIABLO CORSA L (alleen voor
modellen met max. pk)
Belading:Maximale belasting:
195 kg (430 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Gewichtsverdeling:
90–195 kg (198–430 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U4C8D0D0.book Page 2 Monday, October 23, 2006 11:58 AM

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55.0 W × 4
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Zekering richtingaanwijzers:
7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
7.5 AZekering elektronische smoorklep:
7.5 A
U4C8D0D0.book Page 3 Thursday, September 21, 2006 3:03 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U4C8D0D0.book Page 1 Thursday, September 21, 2006 3:03 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU33941
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-18.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
WAARSCHUWING
DWA12371
Raak de uitlaatdempersteunen onder de
kap niet aan voordat het uitlaatsysteemis afgekoeld.1. Modelinformatiesticker
1. Kap uitlaatsteun
2. Uitlaatdempersteun
U4C8D0D0.book Page 2 Thursday, September 21, 2006 3:03 PM

INDEXAAandrijfketting, reinigen en smeren ...... 6-25
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren..... 6-28
Achterlicht/remlicht unit ......................... 6-36
Afstelling remlichtschakelaar ................ 6-22
Antidiefstal-alarmsysteem (optie).......... 3-13BBagageriembevestiging ........................ 3-24
Banden.................................................. 6-18
Bougies, controleren ............................... 6-9
Brandstof............................................... 3-17
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................. 3-14
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment.............. 3-7
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-7
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................ 3-14EEXUP-systeem...................................... 3-24GGasgreep en gaskabel, controleren en
smeren................................................ 6-26
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-36
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-36
HHelmbevestiging ................................... 3-19IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-26
Klepspeling ........................................... 6-18
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen ............. 6-33
Koppelingshendel ................................. 3-15
Koppelingshendel, vrije slag
afstellen .............................................. 6-21LLichtsignaalschakelaar ......................... 3-14
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, vervangen .............. 6-15MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon ................ 6-10
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-14OOndersteunen van de motorfiets .......... 6-38PParkeerlichtgloeilamp, vervangen ........ 6-37
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-42
RRem- en koppelingshendels,
controleren en smeren ........................ 6-27
Remhendel ............................................ 3-15
Rempedaal ............................................ 3-16
Remvloeistofniveau, controleren ........... 6-23
Remvloeistof, verversen........................ 6-24
Richtingaanwijzerschakelaar................. 3-14SSchakelaar alarmverlichting .................. 3-14
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-15
Schakelpedaal, controleren en
smeren ................................................ 6-27
Schokdemperunit, afstellen ................... 3-22
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-24
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-14
Startspersysteem .................................. 3-25
Storingzoekschema’s ............................ 6-43
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................. 3-13
Stuursysteem, controleren .................... 6-29TTankbeluchtingsslang/overloopslang .... 3-18
Tankdop ................................................ 3-16UUitlaatkatalysator................................... 3-18
U4C8D0D0.book Page 1 Thursday, September 21, 2006 3:03 PM

INDEX
VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-22
Voorvork, afstellen ................................ 3-20
Voorvork, controleren ........................... 6-28
Vrije slag gaskabel, controleren ........... 6-17
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
brandstofniveau .................................... 3-4
Waarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring....... 3-7
Waarschuwingslampje olieniveau .......... 3-4
Wiel (achter) ......................................... 6-40
Wielen................................................... 6-21
Wiellagers controleren .......................... 6-29
Wiel (voor) ............................................ 6-38ZZadels ................................................... 3-18
Zekeringen, vervangen ......................... 6-31
Zijstandaard .......................................... 3-25
Zijstandaard, controleren en smeren .... 6-28
U4C8D0D0.book Page 2 Thursday, September 21, 2006 3:03 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
