2007 YAMAHA YZ450F Owners Manual

INSP
ADJNETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
2. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges Lösungsmittel
vorsichtig aus dem Filtereinsatz ausdrücken.
ACHTUNG:
Darauf achten, dass der Filtereinsatz
beim Ausdrücken nicht verdreht wird.
Ein Überschuss an Lösungsmittel-Rück-
ständen kann Startprobleme verursa-
chen.
3. Kontrollieren:
Luftfiltereinsatz
Beschädigt → Erneuern.
4. Auftragen:
Hochwertiges Schaumfilteröl o. Ä. (auf
den Filtereinsatz).
HINWEIS:
Überschüssiges Öl ausdrücken. Der Filterein-
satz sollte lediglich feucht, nicht triefend nass
sein.
5. Montieren:
Filterrahmen 1
HINWEIS:
Die Haltenase a am Filterrahmen in die ent-
sprechende Bohrung b im Luftfiltereinsatz
einsetzen.
6. Auftragen:
Lithiumseifenfett
(auf die Passfläche a des Filtereinsat-

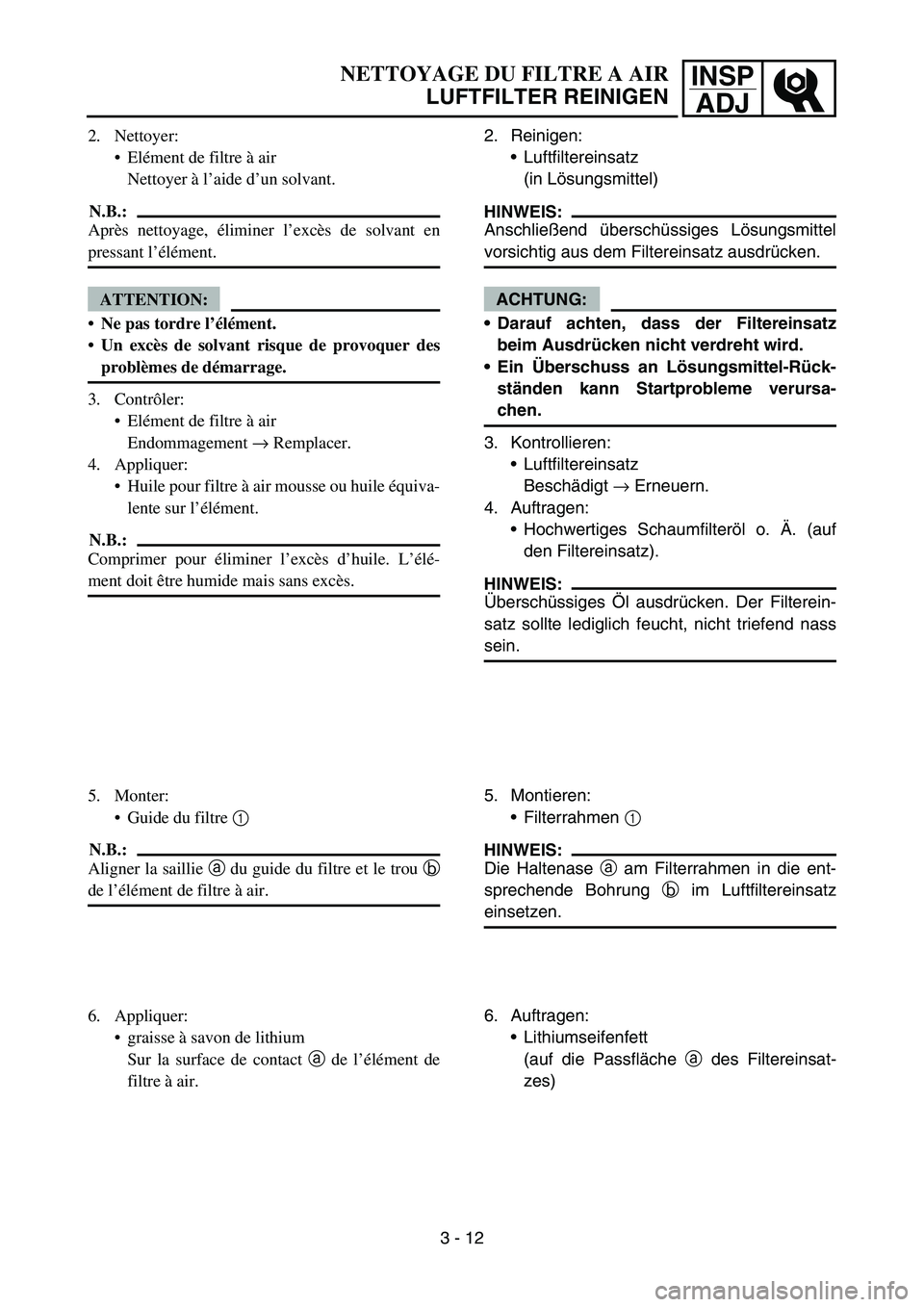

zes) 2. Nettoyer:
Elément de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de solvant en
pressant l’élément.
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provoquer des
problèmes de démarrage.
3. Contrôler:
Elément de filtre à air
Endommagement → Remplacer.
4. Appliquer:
Huile pour filtre à air mousse ou huile équiva-
lente sur l’élément.
N.B.:
Comprimer pour éliminer l’excès d’huile. L’élé-
ment doit être humide mais sans excès.
5. Monter:
Guide du filtre 1
N.B.:
Aligner la saillie a du guide du filtre et le trou b
de l’élément de filtre à air.
6. Appliquer:
graisse à savon de lithium
Sur la surface de contact a de l’élément de
filtre à air.
3 - 12

3 - 13
INSP
ADJ
7. Install:
Air filter element 1
Washer
Fitting bolt
NOTE:
Align the projection a on filter guide with the
hole b in air filter case.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
ENGINE OIL LEVEL INSPECTION
1. Stand the machine on a level surface.
NOTE:
When checking the oil level make sure that
the machine is upright.
Place the machine on a suitable stand.
WARNING
Never remove the oil tank cap just after
high speed operation. The heated oil could
spurt out. causing danger. Wait until the oil
cools down to approximately 70 °C (158 °F).
2. Idle the engine more than 3 minutes while
keeping the machine upright. Then stop the
engine and inspect the oil level.
3. Remove:
Oil tank cap 1
ENGINE OIL LEVEL INSPECTION

INSP
ADJCONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
7. Montieren:
Luftfiltereinsatz 1
Beilagscheibe
Schraube
HINWEIS:
Die Haltenase a am Filterrahmen in die ent-
sprechende Bohrung b im Luftfiltergehäuse
einsetzen.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
MOTORÖLSTAND KONTROLLIEREN
1. Die Maschine auf eine ebene Fläche stellen.
HINWEIS:
Bei der Ölstandkontrolle muss die Maschine
gerade stehen.
Die Maschine auf einen geeigneten Monta-
geständer stellen.
WARNUNG
Niemals den Öltankdeckel nach einer Hoch-
geschwindigkeitsfahrt abnehmen. Das
heiße Öl könnte herausspritzen und Verlet-
zungen verursachen. Abwarten, bis die
Öltemperatur auf ca. 70 °C (158 °F) sinkt.
2. Den Motor mindestens 3 Minuten lang betrei-
ben; dabei muss das Fahrzeug in aufrechter
Stellung sein. Anschließend den Motor aus-
schalten und den Ölstand kontrollieren.
3. Demontieren:
Öltankverschluss 1 7. Monter:
Elément de filtre à air 1
Rondelle
Boulon de fixation
N.B.:
Aligner la saillie a du guide du filtre et le trou b
du boîtier de filtre à air.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Placer la moto sur une surface horizontale.
N.B.:
Pour contrôler le niveau d’huile, veiller à ce que
la moto soit verticale.
Placer la moto sur un support adéquat.
AVERTISSEMENT
Ne jamais enlever le bouchon du réservoir
d’huile juste après que le moteur a tourné à
régime élevé. De l’huile chaude pourrait jaillir et
provoquer des blessures. Attendre jusqu’à ce
que l’huile refroidisse à environ 70 °C (158 °F).
2. Faire tourner le moteur au ralenti pendant plus
de 3 minutes tout en gardant la moto verticale.
Couper ensuite le moteur et contrôler le niveau
d’huile.
3. Déposer:
Bouchon du réservoir d’huile 1
3 - 13

3 - 14
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
4. Inspect:
Oil level
Check that the engine oil is above the
level mark a and that the oil does not
come out when the check bolt 1 is
removed.
Below the level mark a → Add oil
through the filler cap hole until it is above
the level mark a.
Oil comes out at the check bolt → Drain
the oil until it stops coming out.
NOTE:
When inspecting the oil level, do not screw the
oil level gauge into the oil tank.
Insert the gauge lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
Do not allow foreign material to enter the
crankcase.
(Except for USA and CDN)
CAUTION:
Do not add any chemical additives or use
oils with a grade of CD
a or higher.
Do not use oils labeled “ENERGY CON-
SERVING II”
b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
Do not allow foreign materials to enter the
crankcase.
Recommended oil:
Yamalube 4, SAE10W30 or
SAE 20W40
Yamalube 4-R, SAE10W50
API service SG type or higher
JASO standard MA
Recommended oil:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40 or
SAE20W50
API service SG type or higher
JASO standard MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
a
b

INSP
ADJCONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
4. Kontrollieren:
Ölstand
Kontrollieren, dass sich der Ölstand ober-
halb der Markierung a befindet und dass
kein Öl austritt, wenn die Prüfschraube 1
entfernt wird.
Liegt der Ölstand unterhalb der Markie-
rung a → Öl über die Einfüllöffnung
nachfüllen, bis der Ölstand über der Mar-
kierung a liegt.
An der Prüfschraube tritt Öl aus → Öl
ablassen, bis kein Öl mehr austritt.
HINWEIS:
Bei der Ölstandkontrolle den Öltankver-
schluss nicht wieder einschrauben.
Den Messstab lediglich zurückstecken.
(USA und CDN)
ACHTUNG:
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der Kupp-
lung dient, können Zusätze zu Kupp-
lungsrutschen führen.
Darauf achten, dass keine Fremdkörper in
das Kurbelgehäuse gelangen.
(Nicht USA und CDN)
ACHTUNG:
Keine Additive beimischen oder Öle mit
einer Dieselspezifikation “…/CD”
a oder
höherwertig verwenden.
Keine Öle der Klasse “ENERGY CONSER-
VING II”
b oder höherwertig verwenden.
Da das Motoröl auch zur Schmierung der
Kupplung dient, können Zusätze zu Kupp-
lungsrutschen führen.
Darauf achten, dass keine Fremdkörper in
das Kurbelgehäuse gelangen.
Empfohlene Ölsorte:
Yamalube 4, SAE10W30 oder
SAE20W40
Yamalube 4-R, SAE10W50
API Service, Typ SG oder höher,
JASO-Norm MA
Empfohlene Ölsorte:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40 oder
SAE20W50
API Service, Typ SG oder höher,
JASO-Norm MA

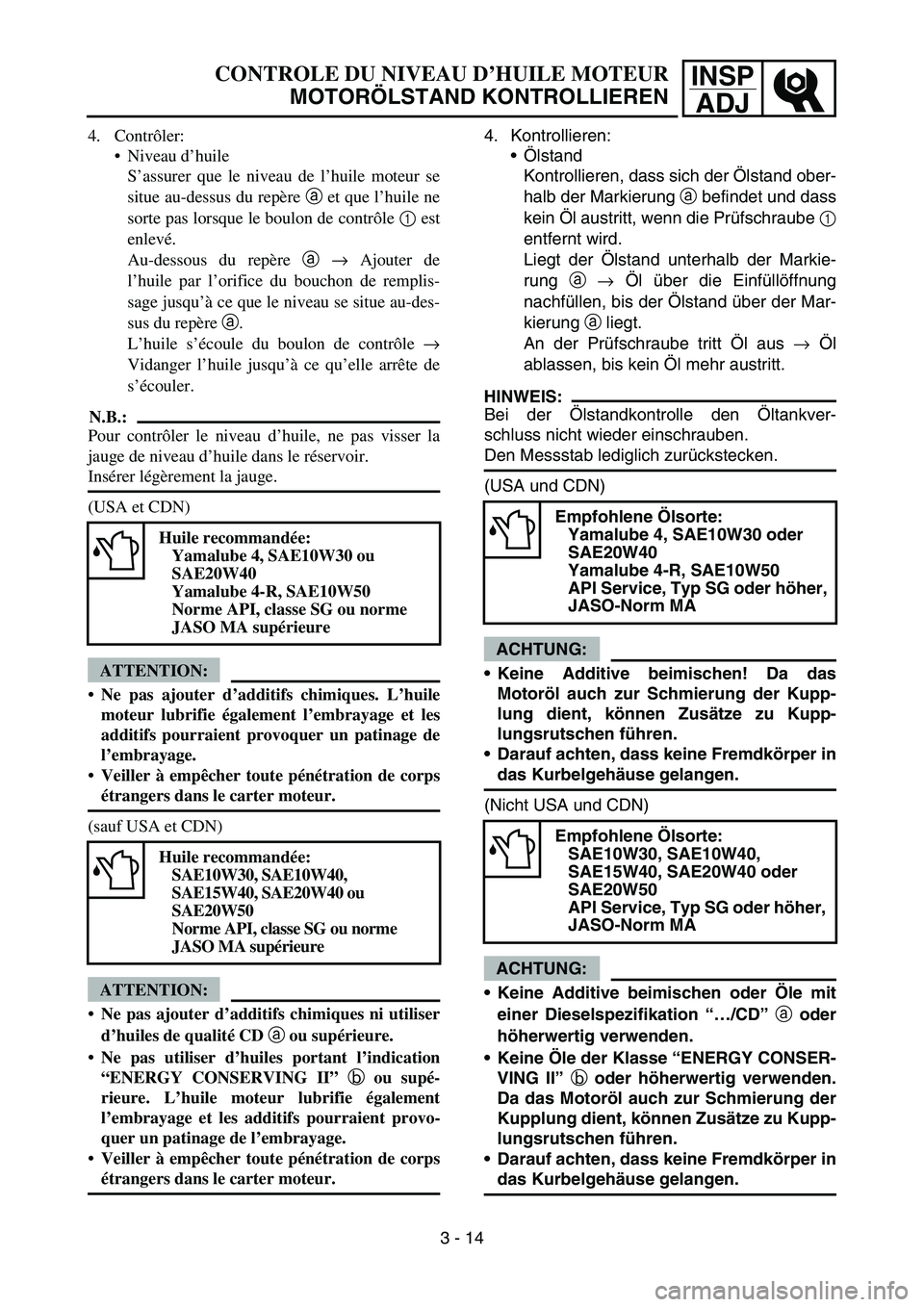

4. Contrôler:
Niveau d’huile
S’assurer que le niveau de l’huile moteur se
situe au-dessus du repère a et que l’huile ne
sorte pas lorsque le boulon de contrôle 1 est
enlevé.
Au-dessous du repère a → Ajouter de
l’huile par l’orifice du bouchon de remplis-
sage jusqu’à ce que le niveau se situe au-des-
sus du repère a.
L’huile s’écoule du boulon de contrôle →
Vidanger l’huile jusqu’à ce qu’elle arrête de
s’écouler.
N.B.:
Pour contrôler le niveau d’huile, ne pas visser la
jauge de niveau d’huile dans le réservoir.
Insérer légèrement la jauge.
(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques. L’huile
moteur lubrifie également l’embrayage et les
additifs pourraient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétration de corps
étrangers dans le carter moteur.
(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques ni utiliser
d’huiles de qualité CD a
ou supérieure.
Ne pas utiliser d’huiles portant l’indication
“ENERGY CONSERVING II” b
ou supé-
rieure. L’huile moteur lubrifie également
l’embrayage et les additifs pourraient provo-
quer un patinage de l’embrayage.
Veiller à empêcher toute pénétration de corps
étrangers dans le carter moteur.
Huile recommandée:
Yamalube 4, SAE10W30 ou
SAE20W40
Yamalube 4-R, SAE10W50
Norme API, classe SG ou norme
JASO MA supérieure
Huile recommandée:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40 ou
SAE20W50
Norme API, classe SG ou norme
JASO MA supérieure
3 - 14

3 - 15
INSP
ADJ
ENGINE OIL REPLACEMENT
5. Start the engine and let it warm up for sev-
eral minutes.
CAUTION:
When the oil tank is empty, never start the
engine.
6. Idle the engine more than 10 seconds
while keeping the machine upright. Then
stop the engine and add the oil to the maxi-
mum level.
7. Install:
Oil tank cap
ENGINE OIL REPLACEMENT
1. Start the engine and let it warm up for sev-
eral minutes.
2. Stop the engine and place an oil pan under
the drain bolt.
3. Remove:
Oil tank plug 1
Oil filler cap 2
Drain bolt (with gasket) 3
Oil filter drain bolt (O-ring) 4
Drain bolt (with gasket) 5
Drain the crankcase and oil tank of its oil.

INSP
ADJCHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
5. Den Motor anlassen und einige Minuten
lang betreiben.
ACHTUNG:
Bei leerem Öltank niemals den Motor star-
ten.
6. Den Motor mindestens 10 Sekunden lang
betreiben; dabei muss das Fahrzeug in
aufrechter Stellung sein. Anschließend den
Motor ausschalten und den Ölstand korri-
gieren.
7. Montieren:
Öltankverschluss
MOTORÖL WECHSELN
1. Den Motor anlassen und einige Minuten
lang betreiben.
2. Den Motor abstellen und ein Auffanggefäß
unter den Motor stellen.
3. Demontieren:
Öltankverschluss 1
Öleinfüllverschluss 2
Ablassschraube (samt Dichtring) 3
Ölfilter-Ablassschraube (samt O-Ring) 4
Ablassschraube (samt Dichtring) 5
Das Öl aus dem Kurbelgehäuse und

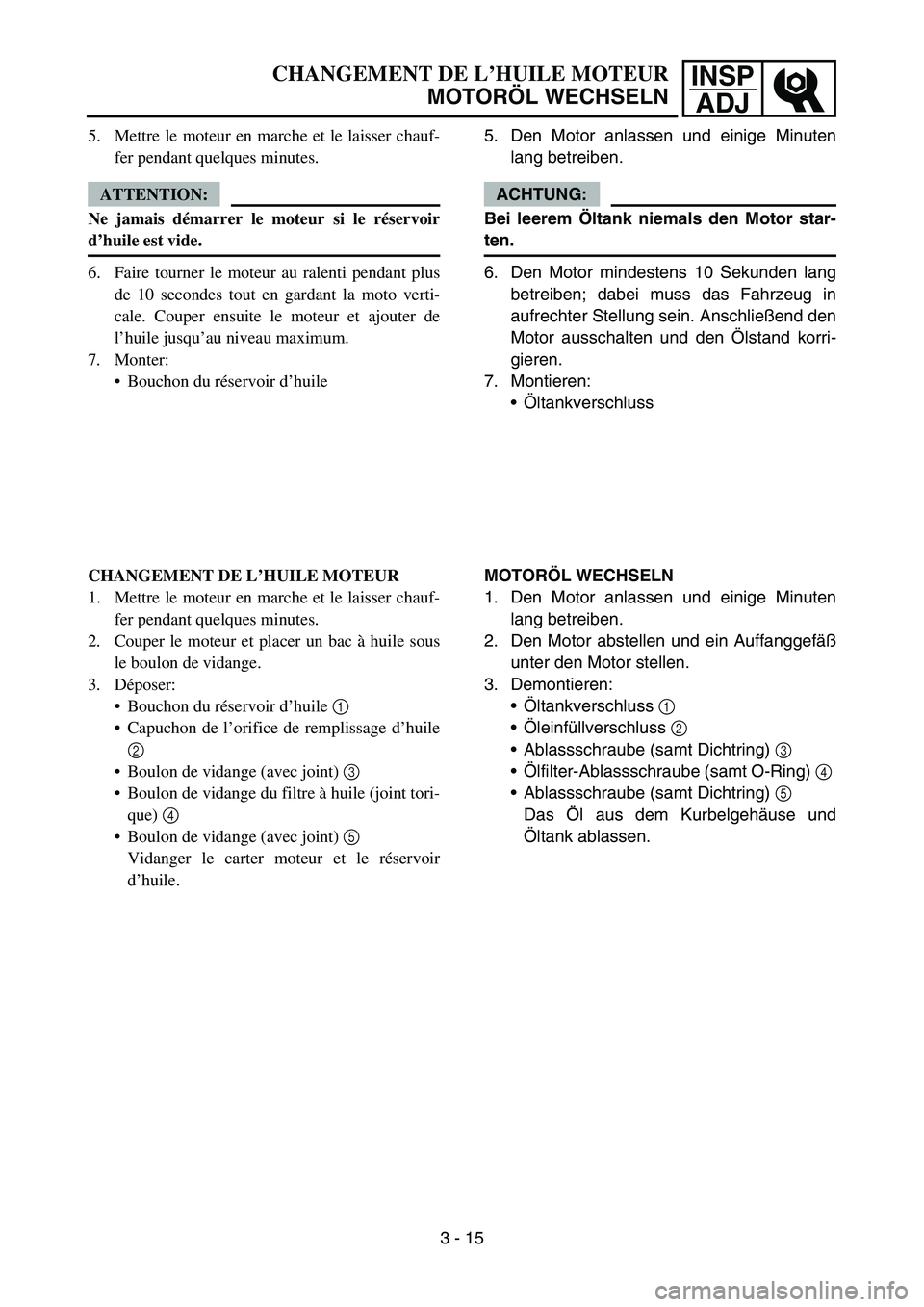

Öltank ablassen. 5. Mettre le moteur en marche et le laisser chauf-
fer pendant quelques minutes.
ATTENTION:
Ne jamais démarrer le moteur si le réservoir
d’huile est vide.
6. Faire tourner le moteur au ralenti pendant plus
de 10 secondes tout en gardant la moto verti-
cale. Couper ensuite le moteur et ajouter de
l’huile jusqu’au niveau maximum.
7. Monter:
Bouchon du réservoir d’huile
CHANGEMENT DE L’HUILE MOTEUR
1. Mettre le moteur en marche et le laisser chauf-
fer pendant quelques minutes.
2. Couper le moteur et placer un bac à huile sous
le boulon de vidange.
3. Déposer:
Bouchon du réservoir d’huile 1
Capuchon de l’orifice de remplissage d’huile
2
Boulon de vidange (avec joint) 3
Boulon de vidange du filtre à huile (joint tori-
que) 4
Boulon de vidange (avec joint) 5
Vidanger le carter moteur et le réservoir
d’huile.
3 - 15

3 - 16
INSP
ADJ
ENGINE OIL REPLACEMENT
4. If the oil filter is to be replaced during this
oil change, remove the following parts and
reinstall them.
Replacement steps:
Remove the oil filter cover 1 and oil filter
element 2.
Check the O-rings 3, if cracked or dam-
aged, replace them with a new one.
Install the oil filter element and oil filter
cover.
T R..
Oil filter cover:
10 Nm (1.0 m  kg, 7.2 ft  lb)
5. Install:
Gaskets
Oil filter drain bolt
Drain bolt (crankcase right)
Drain bolt (crankcase left)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
6. Fill:
Engine oil
Oil quantity:
Periodic oil change:
0.95 L (0.84 Imp qt, 1.00 US qt)
With oil filter replacement:
1.0 L (0.88 Imp qt, 1.06 US qt)
Total amount:
1.2 L (1.06 Imp qt, 1.27 US qt)
