2007 YAMAHA YZ450F Owners Manual

SPEC
2 - 18
EC220001
GENERAL TORQUE SPECIFICATIONS
This chart specifies torque for standard fasten-
ers with standard I.S.O. pitch threads. Torque
specifications for special components or
assemblies are included in the applicable sec-
tions of this book. To avoid warpage, tighten
multi-fastener assemblies in a crisscross fash-
ion, in progressive stages, until full torque is
reached. Unless otherwise specified, torque
specifications call for clean, dry threads. Com-
ponents should be at room temperature.
A: Distance between flats
B: Outside thread diameter
EC230000
DEFINITION OF UNITS
A
(Nut)B
(Bolt)TORQUE
SPECIFICATION
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300.6
1.5
3.0
5.5
8.5
134.3
11
22
40
61
94
Unit Read Definition Measure
mm
cmmillimeter
centimeter10
-3 meter
10-2 meterLength
Length
kg kilogram 10
3 gram Weight
N Newton 1 kg
× m/sec
2 Force
Nm
m  kgNewton meter
Meter kilogramN
× m
m
× kgTorque
Torque
Pa Pascal N/m
2Pressure
N/mm Newton per millimeter N/mm Spring rate
L
cm
3 Liter
Cubic centimeter—
—Volume or capacity
Volume or capacity
r/min Revolution per minute—Engine speed
GENERAL TORQUE SPECIFICATIONS/
DEFINITION OF UNITS

2 - 1
SPECCARACTERISTIQUES GENERALES
CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom du modèle: YZ450FW (USA, CDN, AUS, NZ)
YZ450F (EUROPE, ZA)
Numéro de code de modèle: 2S27 (USA, CDN)
2S28 (EUROPE)
2S2A (AUS, NZ, ZA)
Dimensions : USA, CDN,
ZA, AUS, NZEUR
(Excepté F)F
Longueur totale 2.191 mm
(86,26 in)2.196 mm
(86,48 in)2.197 mm
(86,50 in)
Largeur totale 825 mm
(32,48 in)← ←
Hauteur totale 1.306 mm
(51,42 in)1.308 mm
(51,50 in)1.309 mm
(51,54 in)
Hauteur de la selle 989 mm
(38,94 in)1.002 mm
(39,45 in)←
Empattement 1.494 mm
(58,82 in)← ←
Garde au sol minimale 373 mm
(14,69 in)376 mm
(14,80 in)←
Poids à sec:
Sans huile ni carburant 99,8 kg (220 lb)
Moteur:
Type de moteur Moteur 4 temps refroidi par liquide, double arbre à
cames en tête
Disposition des cylindres Monocylindre, incliné vers l’avant
Cylindrée449 cm
3 (15,8 Imp oz, 15,2 US oz)
Alésage × course 95,0 × 63,4 mm (3,74 × 2,50 in)
Taux de compression 12,3 : 1
Système de démarrage Kick
Système de graissage: Carter sec

2 - 2

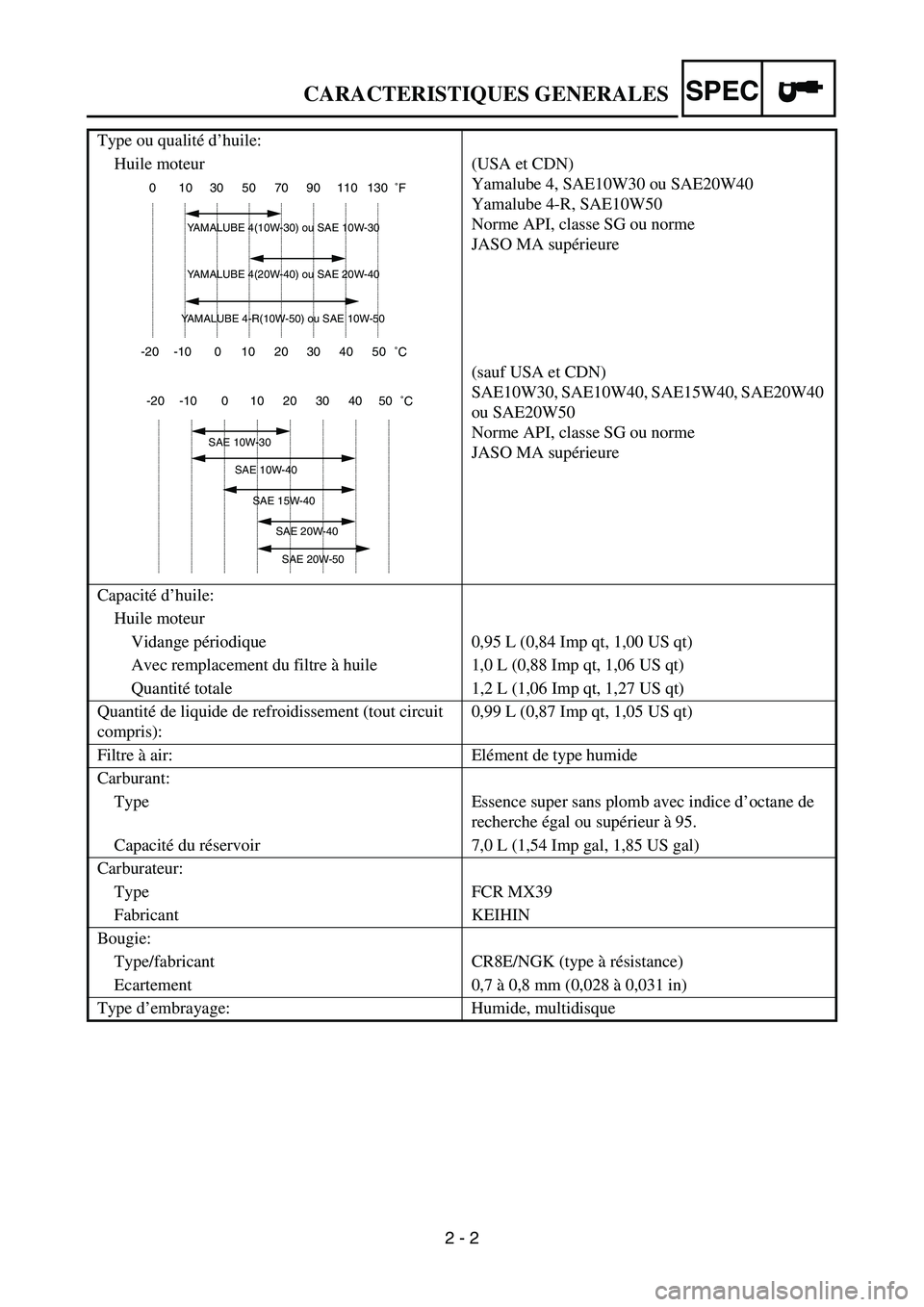

SPECCARACTERISTIQUES GENERALES
Type ou qualité d’huile:
Huile moteur (USA et CDN)
Yamalube 4, SAE10W30 ou SAE20W40
Yamalube 4-R, SAE10W50
Norme API, classe SG ou norme
JASO MA supérieure
(sauf USA et CDN)
SAE10W30, SAE10W40, SAE15W40, SAE20W40
ou SAE20W50
Norme API, classe SG ou norme
JASO MA supérieure
Capacité d’huile:
Huile moteur
Vidange périodique 0,95 L (0,84 Imp qt, 1,00 US qt)
Avec remplacement du filtre à huile 1,0 L (0,88 Imp qt, 1,06 US qt)
Quantité totale 1,2 L (1,06 Imp qt, 1,27 US qt)
Quantité de liquide de refroidissement (tout circuit
compris):0,99 L (0,87 Imp qt, 1,05 US qt)
Filtre à air: Elément de type humide
Carburant:
Type Essence super sans plomb avec indice d’octane de
recherche égal ou supérieur à 95.
Capacité du réservoir 7,0 L (1,54 Imp gal, 1,85 US gal)
Carburateur:
Type FCR MX39
Fabricant KEIHIN
Bougie:
Type/fabricant CR8E/NGK (type à résistance)
Ecartement 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multidisque
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) ou SAE 10W-30
YAMALUBE 4(20W-40) ou SAE 20W-40
YAMALUBE 4-R(10W-50) ou SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50

2 - 3

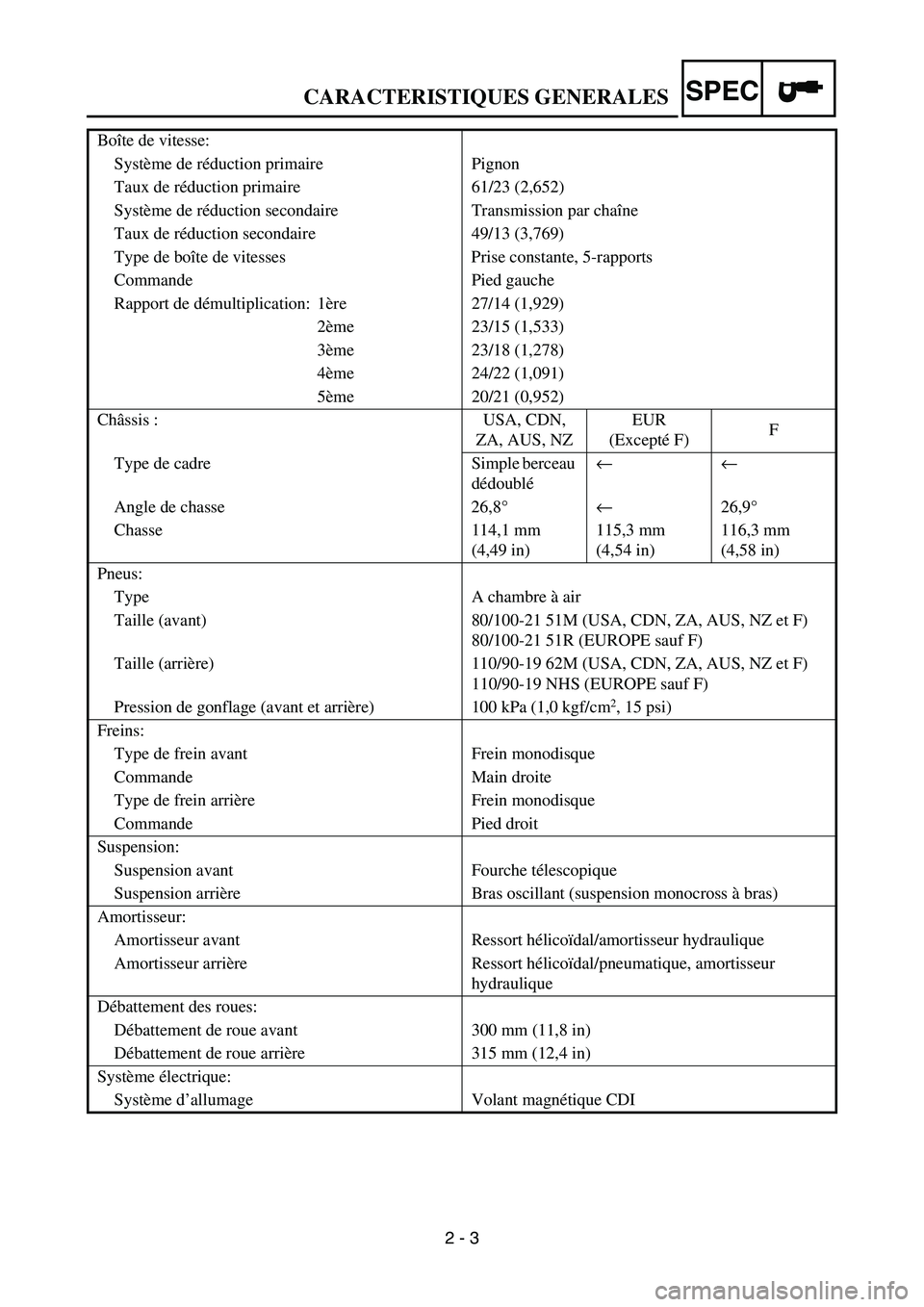

SPECCARACTERISTIQUES GENERALES
Boîte de vitesse:
Système de réduction primaire Pignon
Taux de réduction primaire 61/23 (2,652)
Système de réduction secondaire Transmission par chaîne
Taux de réduction secondaire 49/13 (3,769)
Type de boîte de vitesses Prise constante, 5-rapports
Commande Pied gauche
Rapport de démultiplication: 1ère 27/14 (1,929)
2ème 23/15 (1,533)
3ème 23/18 (1,278)
4ème 24/22 (1,091)
5ème 20/21 (0,952)
Châssis : USA, CDN,
ZA, AUS, NZEUR
(Excepté F)F
Type de cadre Simple berceau
dédoublé← ←
Angle de chasse 26,8°← 26,9°
Chasse 114,1 mm
(4,49 in)115,3 mm
(4,54 in)116,3 mm
(4,58 in)
Pneus:
Type A chambre à air
Taille (avant) 80/100-21 51M (USA, CDN, ZA, AUS, NZ et F)
80/100-21 51R (EUROPE sauf F)
Taille (arrière) 110/90-19 62M (USA, CDN, ZA, AUS, NZ et F)
110/90-19 NHS (EUROPE sauf F)
Pression de gonflage (avant et arrière) 100 kPa (1,0 kgf/cm
2, 15 psi)
Freins:
Type de frein avant Frein monodisque
Commande Main droite
Type de frein arrière Frein monodisque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à bras)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement des roues:
Débattement de roue avant 300 mm (11,8 in)
Débattement de roue arrière 315 mm (12,4 in)
Système électrique:
Système d’allumage Volant magnétique CDI

2 - 4
SPECCARACTERISTIQUES D’ENTRETIEN
CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Elément Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre des tourillons d’arbre à cames 21,959 à 21,972 mm
(0,8645 à 0,8650 in)----
Jeu arbre-chapeau 0,028 à 0,062 mm
(0,0011 à 0,0024 in)0,08 mm
(0,003 in)
Dimensions de la came
Admission“A”31,200 à 31,300 mm
(1,2283 à 1,2323 in)31,100 mm
(1,2244 in)
“B”22,550 à 22,650 mm
(0,8878 à 0,8917 in)22,450 mm
(0,8839 in)
Echappement“A”30,950 à 31,050 mm
(1,2185 à 1,2224 in)30,850 mm
(1,2146 in)
“B”22,494 à 22,594 mm
(0,8856 à 0,8895 in)22,394 mm
(0,8817 in)
Limite de faux-rond d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

2 - 5
SPECCARACTERISTIQUES D’ENTRETIEN
Chaîne de came:
Type de chaîne de came/nbre de maillons 98XRH2010-118M/118 ----
Méthode de réglage de la chaîne de came Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu aux soupapes (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,20 à 0,25 mm
(0,0079 à 0,0098 in)----
Dimensions des soupapes:
Diamètre de la tête “A”AD 26,9 à 27,1 mm
(1,0591 à 1,0669 in)----
ECH 27,9 à 28,1 mm
(1,0984 à 1,1063 in)----
Largeur de portée “B”AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
Largeur de siège “C”AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Epaisseur de rebord “D”AD 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ECH 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diamètre extérieur de la queue AD 4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,445 mm
(0,1750 in)
ECH 4,965 à 4,980 mm
(0,1955 à 0,1961 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
ECH 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,050 mm
(0,1988 in)
Jeu queue-guide AD 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,020 à 0,047 mm
(0,0008 à 0,0019 in)0,10 mm
(0,004 in)
Limite de faux-rond de tige de soupape ---- 0,01 mm
(0,0004 in) Elément Standard Limite
BC
DA
Diamètre de la tête Largeur de portée Largeur du siège Epaisseur de rebord

2 - 6

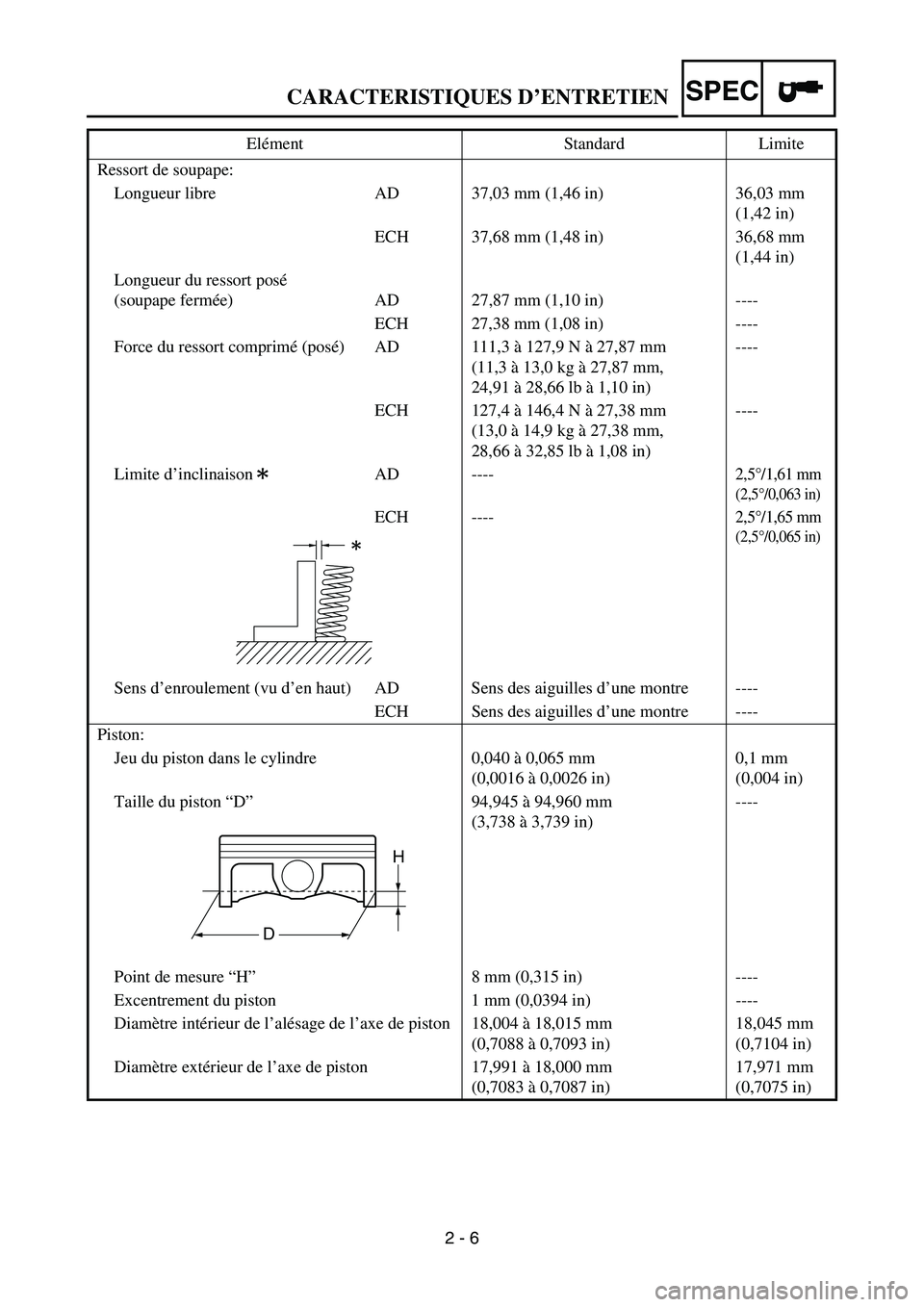

SPECCARACTERISTIQUES D’ENTRETIEN
Ressort de soupape:
Longueur libre AD 37,03 mm (1,46 in) 36,03 mm
(1,42 in)
ECH 37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Longueur du ressort posé
(soupape fermée) AD 27,87 mm (1,10 in) ----
ECH 27,38 mm (1,08 in) ----
Force du ressort comprimé (posé)AD 111,3 à 127,9 N à 27,87 mm
(11,3 à 13,0 kg à 27,87 mm,
24,91 à 28,66 lb à 1,10 in)----
ECH 127,4 à 146,4 N à 27,38 mm
(13,0 à 14,9 kg à 27,38 mm,
28,66 à 32,85 lb à 1,08 in)----
Limite d’inclinaison AD ----
2,5°/1,61 mm
(2,5°/0,063 in)
ECH ----2,5°/1,65 mm
(2,5°/0,065 in)
Sens d’enroulement (vu d’en haut) AD Sens des aiguilles d’une montre ----
ECH Sens des aiguilles d’une montre ----
Piston:
Jeu du piston dans le cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille du piston “D”94,945 à 94,960 mm
(3,738 à 3,739 in)----
Point de mesure “H”8 mm (0,315 in) ----
Excentrement du piston 1 mm (0,0394 in) ----
Diamètre intérieur de l’alésage de l’axe de piston 18,004 à 18,015 mm
(0,7088 à 0,7093 in)18,045 mm
(0,7104 in)
Diamètre extérieur de l’axe de piston 17,991 à 18,000 mm
(0,7083 à 0,7087 in)17,971 mm
(0,7075 in) Elément Standard Limite
H
D

2 - 7
SPECCARACTERISTIQUES D’ENTRETIEN
Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ecartement des becs (segment monté)0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ecartement des becs (segment monté)0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ecartement des becs (segment monté)0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déformation “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Jeu de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in)
Balancier:
Méthode d’entraînement du balancier Pignon ----
Type d’huile pour filtre à air: Huile pour filtre à air mousse ou
une huile équivalente---- Elément Standard Limite
T
B
B
T
B
T
