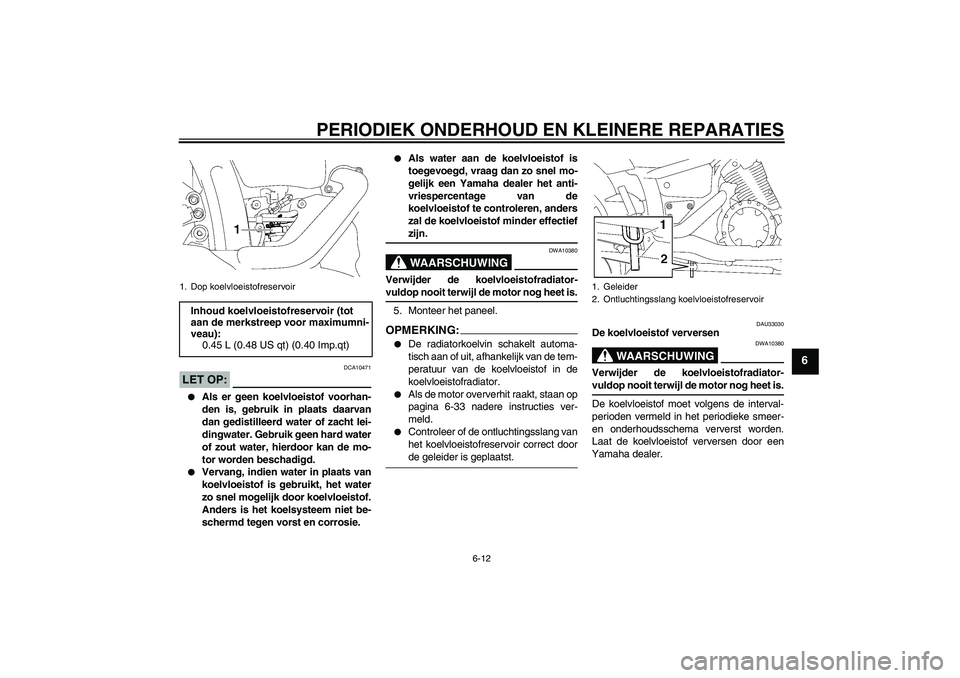

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
LET OP:
DCA10471


Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.


Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.


Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
5. Monteer het paneel.OPMERKING:

De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.


Als de motor oververhit raakt, staan op
pagina 6-33 nadere instructies ver-
meld.


Controleer of de ontluchtingsslang van
het koelvloeistofreservoir correct doorde geleider is geplaatst.
DAU33030
De koelvloeistof verversen
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer.
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.45 L (0.48 US qt) (0.40 Imp.qt)
1. Geleider
2. Ontluchtingsslang koelvloeistofreservoir
U11CD0D0.book Page 12 Friday, September 15, 2006 9:29 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
4. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
5. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.6. Breng de accukap aan, en haak daar-
na de accuriem vast aan de houder.
1. Zekering signaleringssysteem
2. Zekering ontstekingssysteem
3. Zekering parkeerlichten
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller en
klok)
6. Koplampzekering
7. Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
Zekering radiatorkoelvin:
20.0 A
U11CD0D0.book Page 27 Friday, September 15, 2006 9:29 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
Oververhitte motor
WAARSCHUWING
DWAT1040


Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U11CD0D0.book Page 34 Friday, September 15, 2006 9:29 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2490 mm (98.0 in)
Totale breedte:
980 mm (38.6 in)
Totale hoogte:
1115 mm (43.9 in)
Zadelhoogte:
715 mm (28.1 in)
Wielbasis:
1690 mm (66.5 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
3500 mm (137.8 in)Gewicht:Incl. olie en brandstof:
303.0 kg (668 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1304.0 cm³
Boring × slag:
100.0 × 83.0 mm (3.94 × 3.27 in)
Compressieverhouding:
9.50 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.20 L (3.38 US qt) (2.82 Imp.qt)
Met vervanging van oliefilterpatroon:
3.40 L (3.59 US qt) (2.99 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.45 L (0.48 US qt) (0.40 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.10 L (2.22 US qt) (1.85 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
19.0 L (5.02 US gal) (4.18 Imp.gal)
Hoeveelheid reservebrandstof:
3.7 L (0.98 US gal) (0.81 Imp.gal)Brandstofinjectie:Fabrikant:
NIKK
Model/hoeveelheid:
INP-284 x 2
Bougie(s):Fabrikant/model:
NGK/LMAR7A-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
70/45 (1.556)
Secundair reductiesysteem:
Riemaandrijving
Secundaire reductieverhouding:
70/30 (2.333)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
36/13 (2.769)
2e:
32/18 (1.778)
3e:
29/21 (1.381)
4e:
29/26 (1.115)
5e:
24/25 (0.960)
U11CD0D0.book Page 1 Friday, September 15, 2006 9:29 AM

SPECIFICATIES
8-3
8
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 AZekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
