2007 YAMAHA XV1900A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU38630
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem Travão dianteiro
Travão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
U5C4P1P0.book Page 15 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6

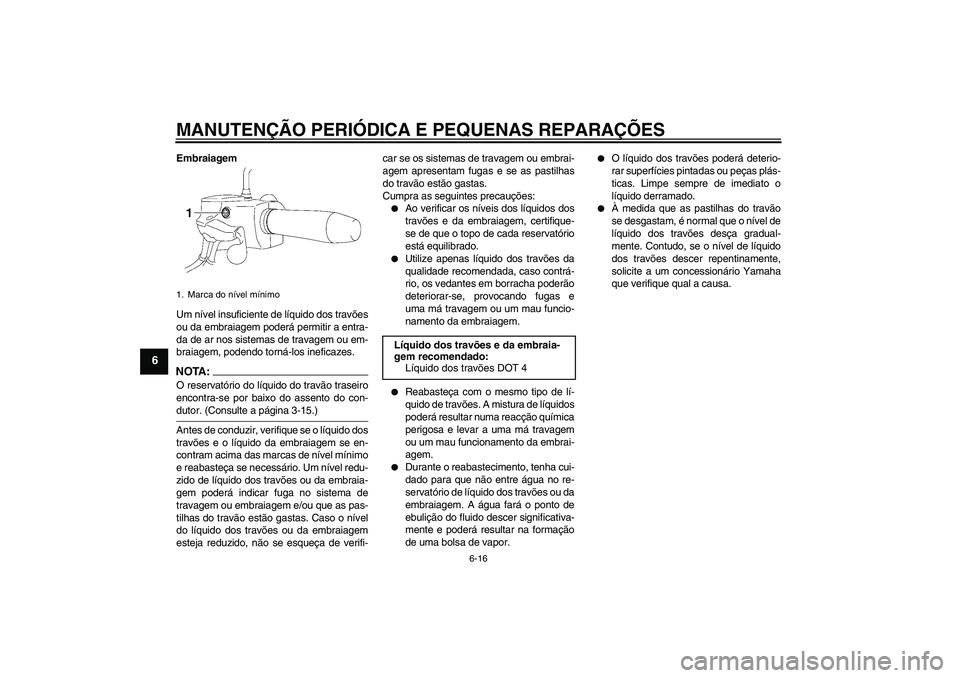

Embraiagem
Um nível insuficiente de líquido dos travões
ou da embraiagem poderá permitir a entra-
da de ar nos sistemas de travagem ou em-
braiagem, podendo torná-los ineficazes.NOTA :
O reservatório do líquido do travão traseiro
encontra-se por baixo do assento do con-dutor. (Consulte a página 3-15.)
Antes de conduzir, verifique se o líquido dos
travões e o líquido da embraiagem se en-
contram acima das marcas de nível mínimo
e reabasteça se necessário. Um nível redu-
zido de líquido dos travões ou da embraia-
gem poderá indicar fuga no sistema de
travagem ou embraiagem e/ou que as pas-
tilhas do travão estão gastas. Caso o nível
do líquido dos travões ou da embraiagem
esteja reduzido, não se esqueça de verifi-car se os sistemas de travagem ou embrai-
agem apresentam fugas e se as pastilhas
do travão estão gastas.
Cumpra as seguintes precauções:


Ao verificar os níveis dos líquidos dos
travões e da embraiagem, certifique-
se de que o topo de cada reservatório
está equilibrado.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem
ou um mau funcionamento da embrai-
agem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões ou da
embraiagem. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido dos travões e da embraia-
gem recomendado:
Líquido dos travões DOT 4
U5C4P1P0.book Page 16 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6

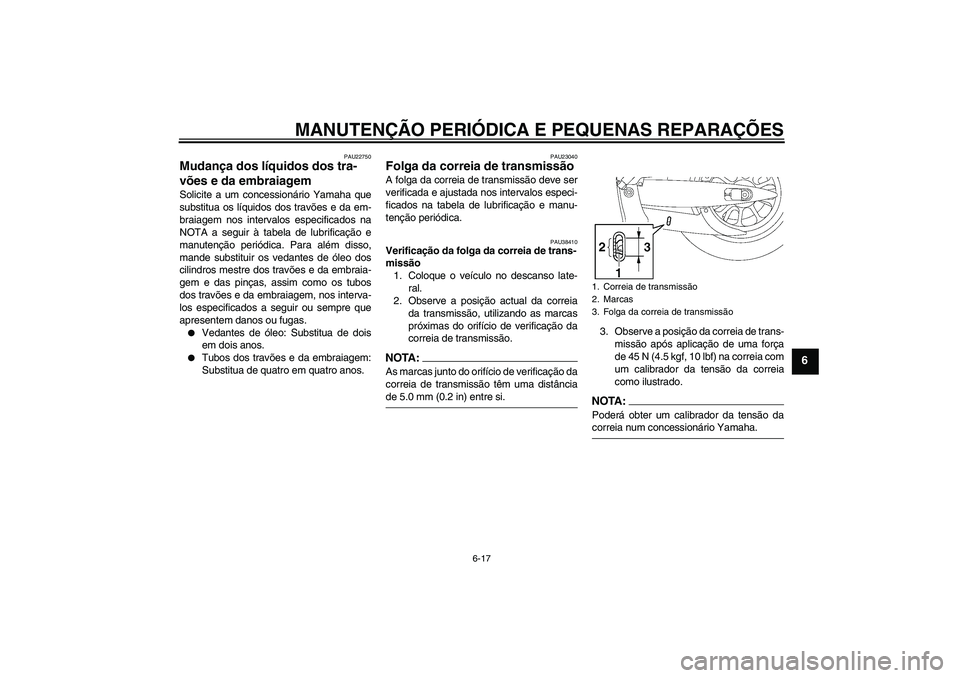

PAU22750
Mudança dos líquidos dos tra-
vões e da embraiagem Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
NOTA a seguir à tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre dos travões e da embraia-
gem e das pinças, assim como os tubos
dos travões e da embraiagem, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
PAU23040
Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38410
Verificação da folga da correia de trans-
missão
1. Coloque o veículo no descanso late-
ral.
2. Observe a posição actual da correia
da transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTA :
As marcas junto do orifício de verificação da
correia de transmissão têm uma distânciade 5.0 mm (0.2 in) entre si.3. Observe a posição da correia de trans-
missão após aplicação de uma força
de 45 N (4.5 kgf, 10 lbf) na correia com
um calibrador da tensão da correia
como ilustrado.
NOTA:Poderá obter um calibrador da tensão dacorreia num concessionário Yamaha.1. Correia de transmissão
2. Marcas
3. Folga da correia de transmissão
U5C4P1P0.book Page 17 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6

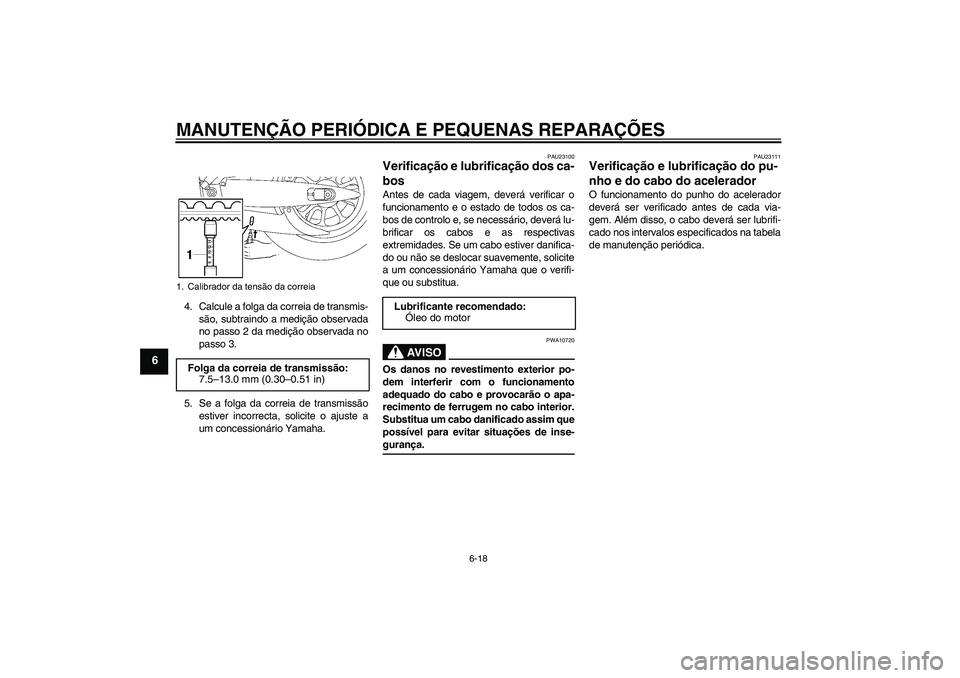

4. Calcule a folga da correia de transmis-
são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão
estiver incorrecta, solicite o ajuste a
um concessionário Yamaha.
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
1. Calibrador da tensão da correiaFolga da correia de transmissão:
7.5–13.0 mm (0.30–0.51 in)
Lubrificante recomendado:
Óleo do motor
U5C4P1P0.book Page 18 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6

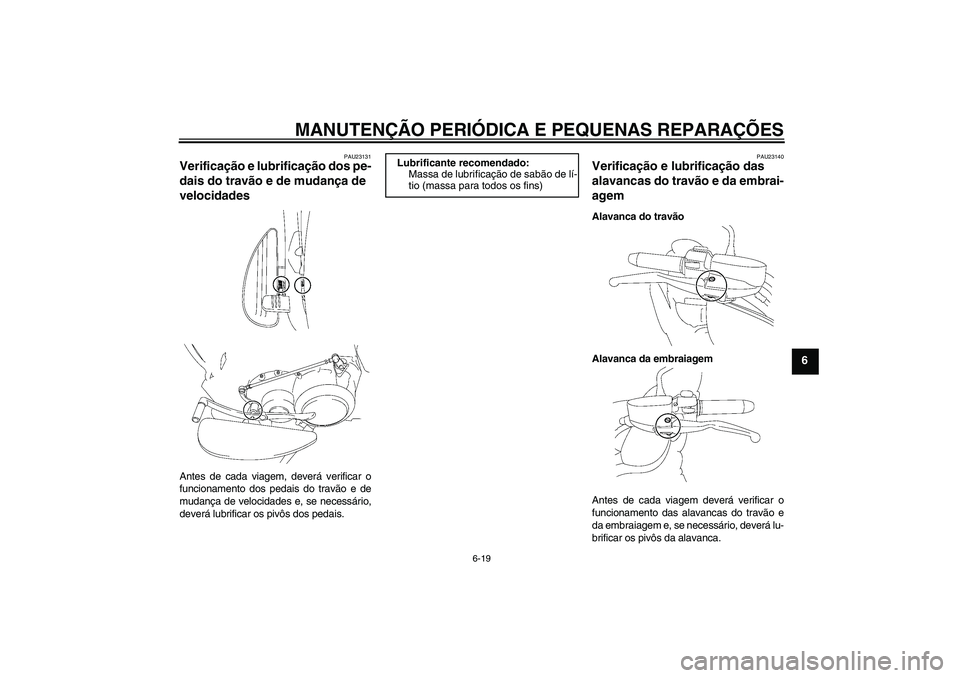

PAU23131
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU23140
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U5C4P1P0.book Page 19 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6

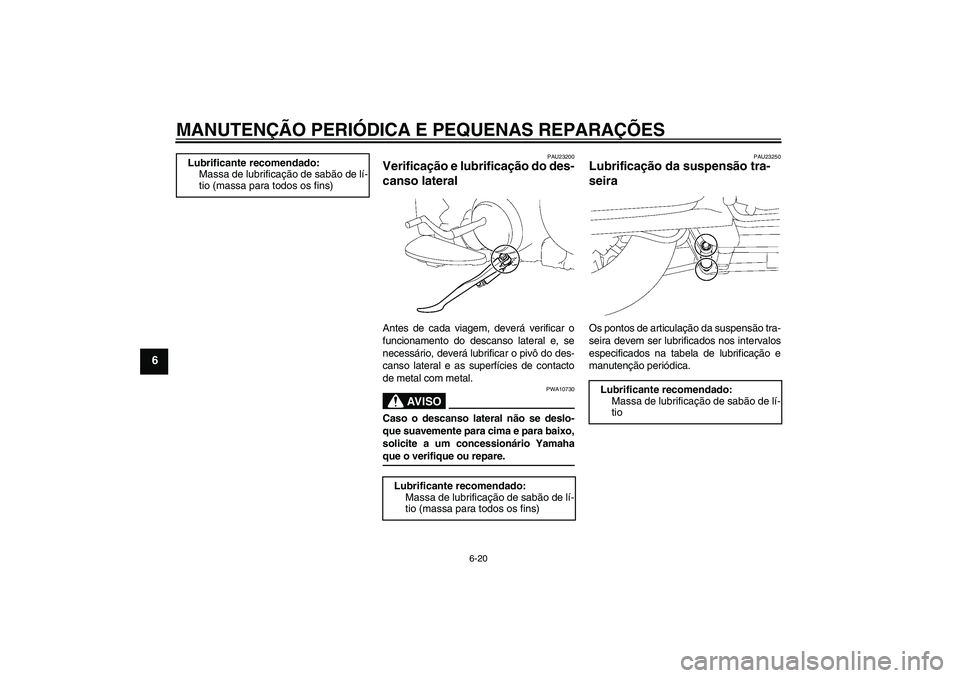

PAU23200
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10730
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamahaque o verifique ou repare.
PAU23250
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U5C4P1P0.book Page 20 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6

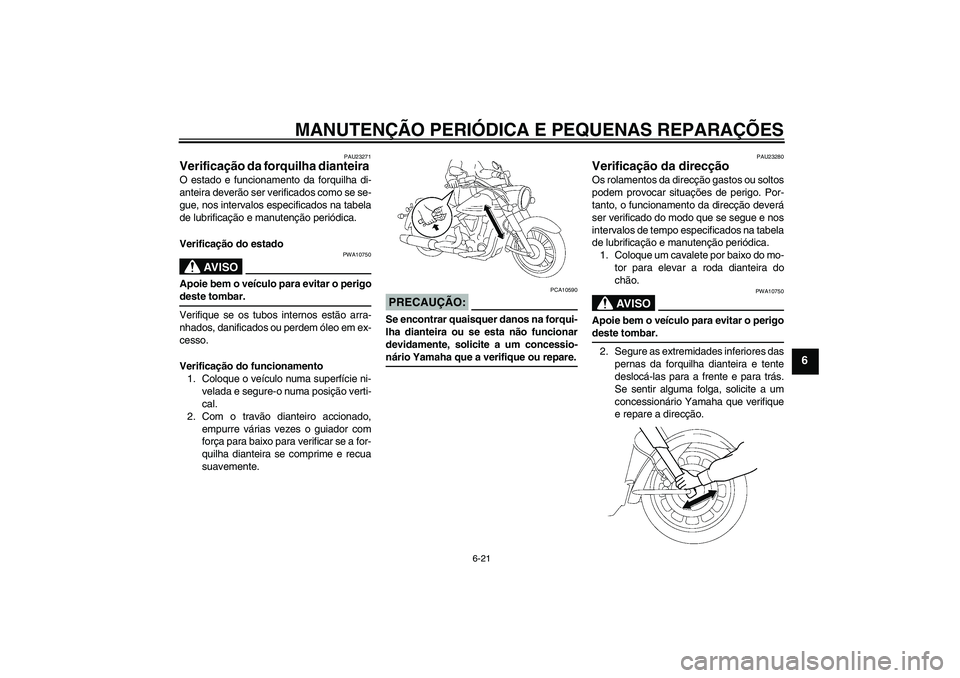

PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U5C4P1P0.book Page 21 Monday, November 13, 2006 2:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6

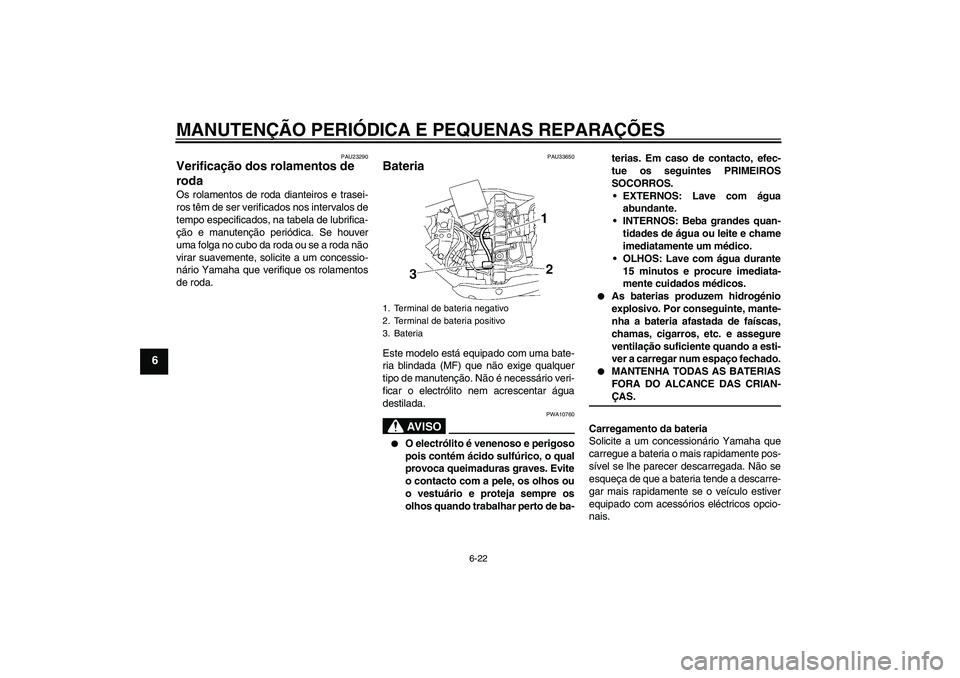

PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU33650
Bateria Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
1. Terminal de bateria negativo
2. Terminal de bateria positivo
3. Bateria
U5C4P1P0.book Page 22 Monday, November 13, 2006 2:46 PM
