2007 YAMAHA XMAX 125 display

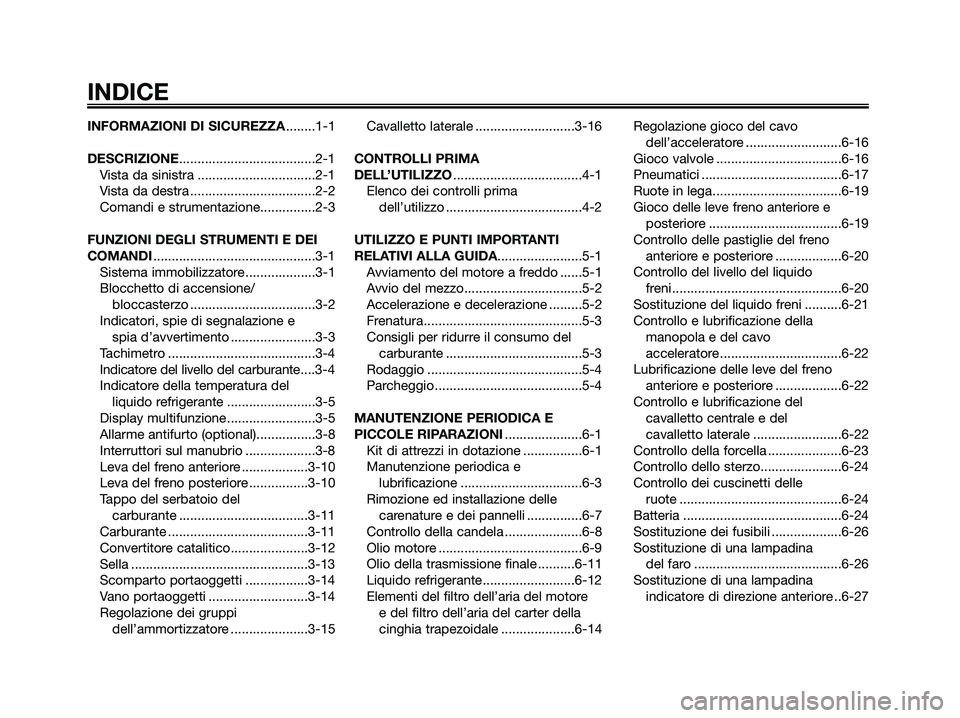

INFORMAZIONI DI SICUREZZA........1-1
DESCRIZIONE.....................................2-1
Vista da sinistra ................................2-1
Vista da destra ..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI............................................3-1
Sistema immobilizzatore...................3-1
Blocchetto di accensione/
bloccasterzo ..................................3-2
Indicatori, spie di segnalazione e
spia d’avvertimento .......................3-3
Tachimetro ........................................3-4
Indicatore del livello del carburante....3-4
Indicatore della temperatura del
liquido refrigerante ........................3-5
Display multifunzione........................3-5
Allarme antifurto (optional)................3-8
Interruttori sul manubrio ...................3-8
Leva del freno anteriore ..................3-10
Leva del freno posteriore ................3-10
Tappo del serbatoio del
carburante ...................................3-11
Carburante ......................................3-11
Convertitore catalitico.....................3-12
Sella ................................................3-13
Scomparto portaoggetti .................3-14
Vano portaoggetti ...........................3-14
Regolazione dei gruppi
dell’ammortizzatore .....................3-15Cavalletto laterale ...........................3-16
CONTROLLI PRIMA
DELL’UTILIZZO...................................4-1
Elenco dei controlli prima
dell’utilizzo .....................................4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.......................5-1
Avviamento del motore a freddo ......5-1
Avvio del mezzo................................5-2
Accelerazione e decelerazione .........5-2
Frenatura...........................................5-3
Consigli per ridurre il consumo del
carburante .....................................5-3
Rodaggio ..........................................5-4
Parcheggio ........................................5-4
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI.....................6-1
Kit di attrezzi in dotazione ................6-1
Manutenzione periodica e
lubrificazione .................................6-3
Rimozione ed installazione delle
carenature e dei pannelli ...............6-7
Controllo della candela .....................6-8
Olio motore .......................................6-9
Olio della trasmissione finale ..........6-11
Liquido refrigerante.........................6-12
Elementi del filtro dell’aria del motore
e del filtro dell’aria del carter della
cinghia trapezoidale ....................6-14Regolazione gioco del cavo
dell’acceleratore ..........................6-16
Gioco valvole ..................................6-16
Pneumatici ......................................6-17
Ruote in lega...................................6-19
Gioco delle leve freno anteriore e
posteriore ....................................6-19
Controllo delle pastiglie del freno
anteriore e posteriore ..................6-20
Controllo del livello del liquido
freni..............................................6-20
Sostituzione del liquido freni ..........6-21
Controllo e lubrificazione della
manopola e del cavo
acceleratore .................................6-22
Lubrificazione delle leve del freno
anteriore e posteriore ..................6-22
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ........................6-22
Controllo della forcella ....................6-23
Controllo dello sterzo......................6-24
Controllo dei cuscinetti delle
ruote ............................................6-24
Batteria ...........................................6-24
Sostituzione dei fusibili ...................6-26
Sostituzione di una lampadina
del faro ........................................6-26
Sostituzione di una lampadina
indicatore di direzione anteriore ..6-27
INDICE
1B9-F8199-H1.qxd 9/10/06 15:20 Página 6

DESCRIZIONE
2-3
2
HAU10430

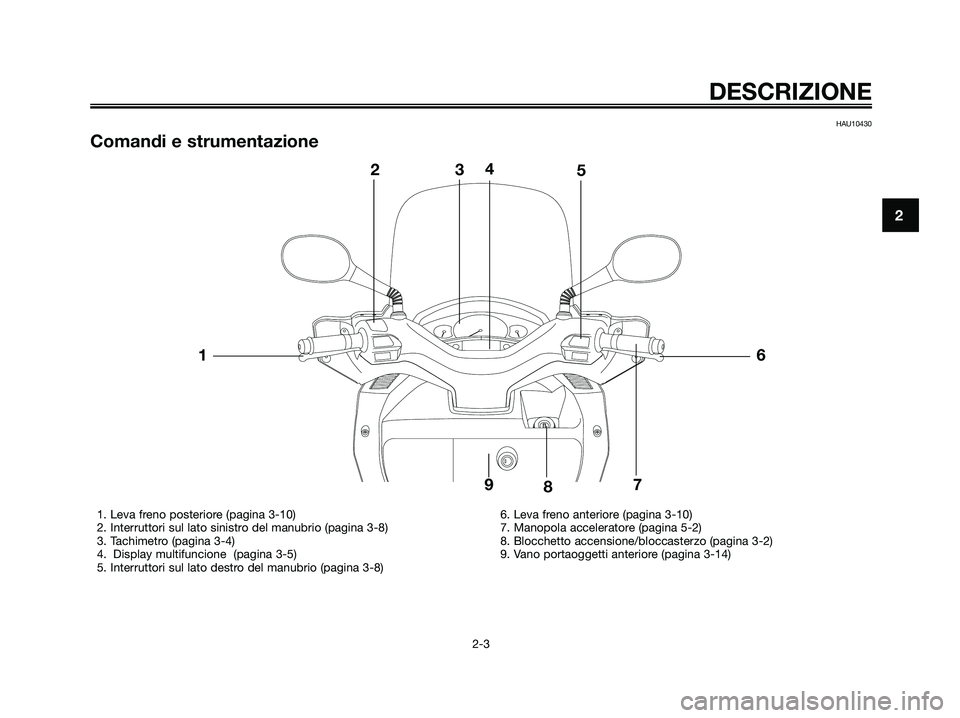

Comandi e strumentazione
1. Leva freno posteriore (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Tachimetro (pagina 3-4)
4. Display multifuncione (pagina 3-5)
5. Interruttori sul lato destro del manubrio (pagina 3-8)6. Leva freno anteriore (pagina 3-10)
7. Manopola acceleratore (pagina 5-2)
8. Blocchetto accensione/bloccasterzo (pagina 3-2)
9. Vano portaoggetti anteriore (pagina 3-14)
1
234
5
6
7 9
8
1B9-F8199-H1.qxd 9/10/06 15:20 Página 15

HAU12171

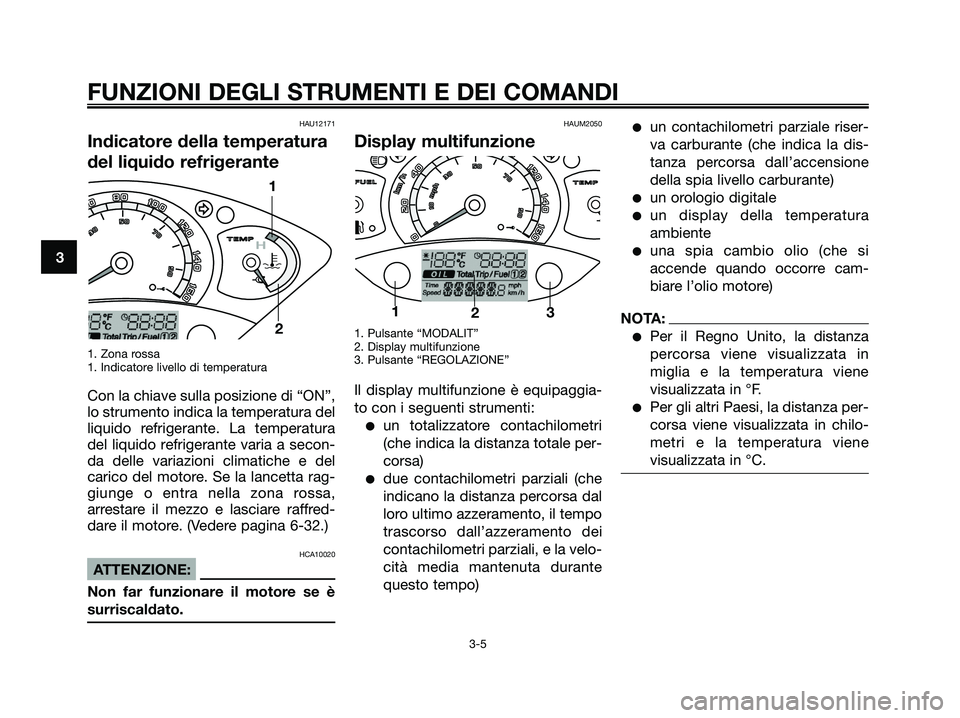

Indicatore della temperatura
del liquido refrigerante
1. Zona rossa
1. Indicatore livello di temperatura
Con la chiave sulla posizione di “ON”,
lo strumento indica la temperatura del
liquido refrigerante. La temperatura
del liquido refrigerante varia a secon-
da delle variazioni climatiche e del
carico del motore. Se la lancetta rag-
giunge o entra nella zona rossa,
arrestare il mezzo e lasciare raffred-
dare il motore. (Vedere pagina 6-32.)
HCA10020
ATTENZIONE:
Non far funzionare il motore se è
surriscaldato.
HAUM2050
Display multifunzione
1. Pulsante “MODALIT”
2. Display multifunzione
3. Pulsante “REGOLAZIONE”
Il display multifunzione è equipaggia-
to con i seguenti strumenti:
un totalizzatore contachilometri
(che indica la distanza totale per-
corsa)
due contachilometri parziali (che
indicano la distanza percorsa dal
loro ultimo azzeramento, il tempo
trascorso dall’azzeramento dei
contachilometri parziali, e la velo-
cità media mantenuta durante
questo tempo)
un contachilometri parziale riser-
va carburante (che indica la dis-
tanza percorsa dall’accensione
della spia livello carburante)
un orologio digitale
un display della temperatura
ambiente
una spia cambio olio (che si
accende quando occorre cam-
biare l’olio motore)
NOTA:
Per il Regno Unito, la distanza
percorsa viene visualizzata in
miglia e la temperatura viene
visualizzata in °F.
Per gli altri Paesi, la distanza per-
corsa viene visualizzata in chilo-
metri e la temperatura viene
visualizzata in °C.
c
dj
x
1
23
d
y
1
2
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
1B9-F8199-H1.qxd 9/10/06 15:20 Página 20

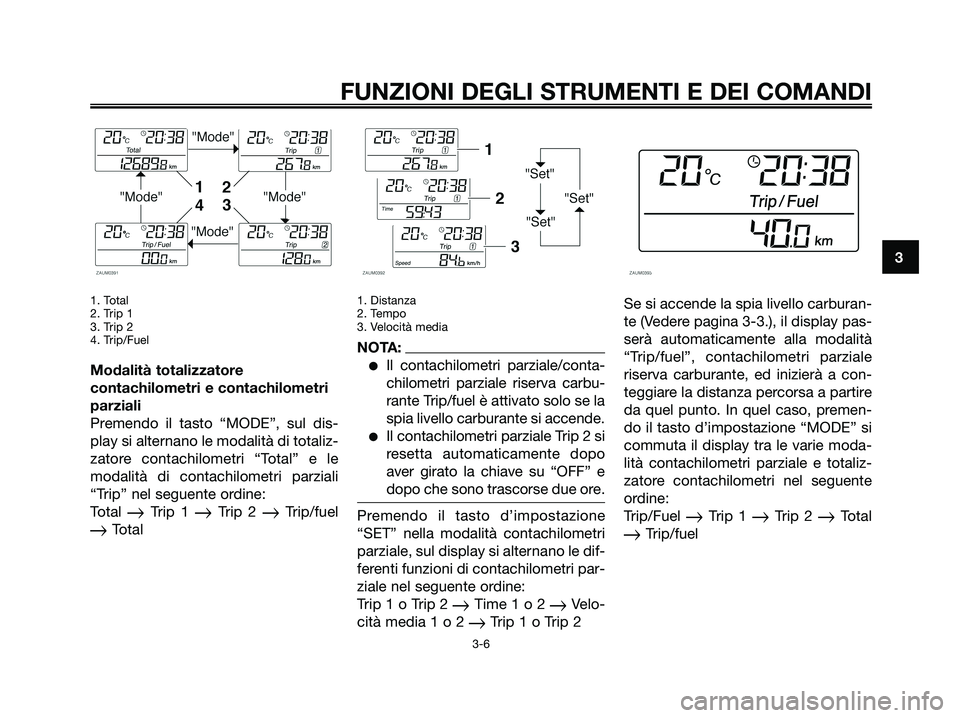

1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
Modalità totalizzatore
contachilometri e contachilometri
parziali
Premendo il tasto “MODE”, sul dis-
play si alternano le modalità di totaliz-
zatore contachilometri “Total” e le
modalità di contachilometri parziali
“Trip” nel seguente ordine:
Total
Trip 1 Trip 2 Trip/fuel
Total
1. Distanza
2. Tempo
3. Velocità media
NOTA:
Il contachilometri parziale/conta-
chilometri parziale riserva carbu-
rante Trip/fuel è attivato solo se la
spia livello carburante si accende.
Il contachilometri parziale Trip 2 si
resetta automaticamente dopo
aver girato la chiave su “OFF” e
dopo che sono trascorse due ore.
Premendo il tasto d’impostazione
“SET” nella modalità contachilometri
parziale, sul display si alternano le dif-
ferenti funzioni di contachilometri par-
ziale nel seguente ordine:
Trip 1 o Trip 2
Time 1 o 2 Velo-
cità media 1 o 2
Trip 1 o Trip 2Se si accende la spia livello carburan-
te (Vedere pagina 3-3.), il display pas-
serà automaticamente alla modalità
“Trip/fuel”, contachilometri parziale
riserva carburante, ed inizierà a con-
teggiare la distanza percorsa a partire
da quel punto. In quel caso, premen-
do il tasto d’impostazione “MODE” si
commuta il display tra le varie moda-
lità contachilometri parziale e totaliz-
zatore contachilometri nel seguente
ordine:
Trip/Fuel
Trip 1 Trip 2 Total
Trip/fuel
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1B9-F8199-H1.qxd 9/10/06 15:20 Página 21

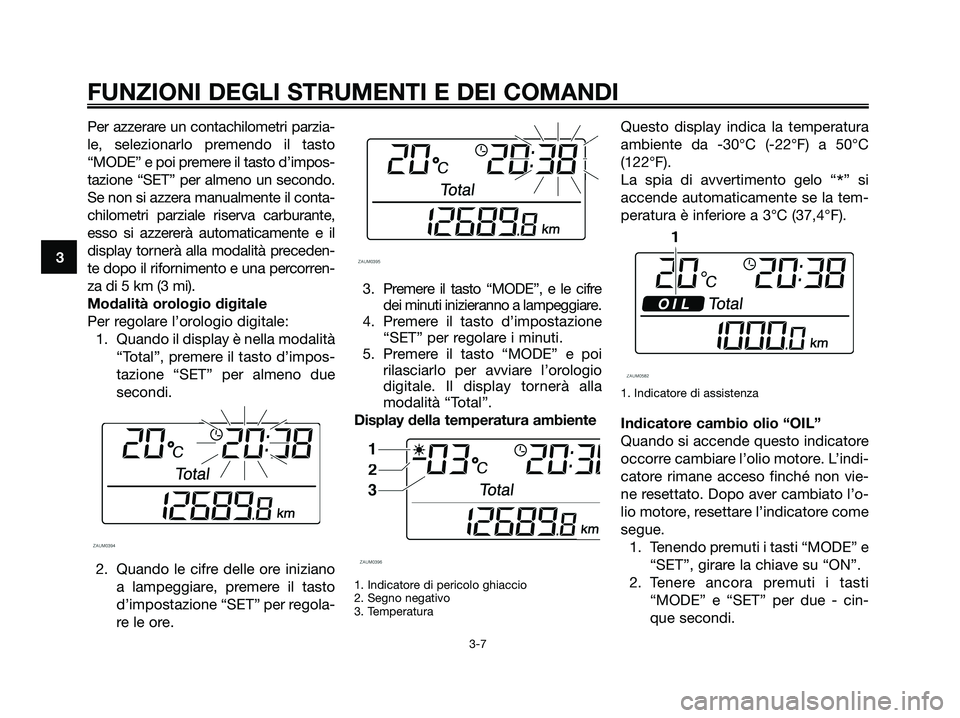

Per azzerare un contachilometri parzia-
le, selezionarlo premendo il tasto
“MODE” e poi premere il tasto d’impos-
tazione “SET” per almeno un secondo.
Se non si azzera manualmente il conta-
chilometri parziale riserva carburante,
esso si azzererà automaticamente e il
display tornerà alla modalità preceden-
te dopo il rifornimento e una percorren-
za di 5 km (3 mi).
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Quando il display è nella modalità
“Total”, premere il tasto d’impos-
tazione “SET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano
a lampeggiare, premere il tasto
d’impostazione “SET” per regola-
re le ore.3. Premere il tasto “MODE”, e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’impostazione
“SET” per regolare i minuti.
5. Premere il tasto “MODE” e poi
rilasciarlo per avviare l’orologio
digitale. Il display tornerà alla
modalità “Total”.
Display della temperatura ambiente
1. Indicatore di pericolo ghiaccio
2. Segno negativo
3. Temperatura
Questo display indica la temperatura
ambiente da -30°C (-22°F) a 50°C
(122°F).
La spia di avvertimento gelo “
*” si
accende automaticamente se la tem-
peratura è inferiore a 3°C (37,4°F).
1. Indicatore di assistenza
Indicatore cambio olio “OIL”
Quando si accende questo indicatore
occorre cambiare l’olio motore. L’indi-
catore rimane acceso finché non vie-
ne resettato. Dopo aver cambiato l’o-
lio motore, resettare l’indicatore come
segue.
1. Tenendo premuti i tasti “MODE” e
“SET”, girare la chiave su “ON”.
2. Tenere ancora premuti i tasti
“MODE” e “SET” per due - cin-
que secondi.
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
1B9-F8199-H1.qxd 9/10/06 15:20 Página 22

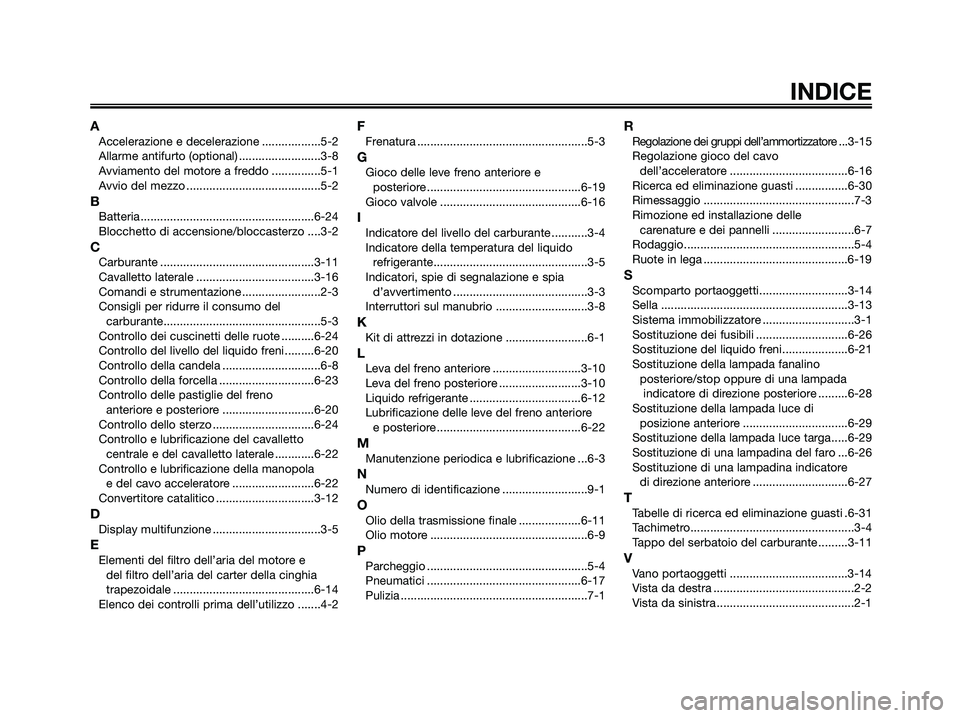

AAccelerazione e decelerazione ..................5-2
Allarme antifurto (optional) .........................3-8
Avviamento del motore a freddo ...............5-1
Avvio del mezzo .........................................5-2
BBatteria .....................................................6-24
Blocchetto di accensione/bloccasterzo ....3-2
CCarburante ...............................................3-11
Cavalletto laterale ....................................3-16
Comandi e strumentazione ........................2-3
Consigli per ridurre il consumo del
carburante................................................5-3
Controllo dei cuscinetti delle ruote ..........6-24
Controllo del livello del liquido freni.........6-20
Controllo della candela ..............................6-8
Controllo della forcella .............................6-23
Controllo delle pastiglie del freno
anteriore e posteriore ............................6-20
Controllo dello sterzo ...............................6-24
Controllo e lubrificazione del cavalletto
centrale e del cavalletto laterale ............6-22
Controllo e lubrificazione della manopola
e del cavo acceleratore .........................6-22
Convertitore catalitico ..............................3-12
DDisplay multifunzione .................................3-5
EElementi del filtro dell’aria del motore e
del filtro dell’aria del carter della cinghia
trapezoidale ...........................................6-14
Elenco dei controlli prima dell’utilizzo .......4-2
FFrenatura ....................................................5-3
GGioco delle leve freno anteriore e
posteriore ...............................................6-19
Gioco valvole ...........................................6-16
IIndicatore del livello del carburante ...........3-4
Indicatore della temperatura del liquido
refrigerante...............................................3-5
Indicatori, spie di segnalazione e spia
d’avvertimento .........................................3-3
Interruttori sul manubrio ............................3-8
KKit di attrezzi in dotazione .........................6-1
LLeva del freno anteriore ...........................3-10
Leva del freno posteriore .........................3-10
Liquido refrigerante ..................................6-12
Lubrificazione delle leve del freno anteriore
e posteriore ............................................6-22
MManutenzione periodica e lubrificazione ...6-3
NNumero di identificazione ..........................9-1
OOlio della trasmissione finale ...................6-11
Olio motore ................................................6-9
PParcheggio .................................................5-4
Pneumatici ...............................................6-17
Pulizia .........................................................7-1
RRegolazione dei gruppi dell’ammortizzatore ...3-15
Regolazione gioco del cavo
dell’acceleratore ....................................6-16
Ricerca ed eliminazione guasti ................6-30
Rimessaggio ..............................................7-3
Rimozione ed installazione delle
carenature e dei pannelli .........................6-7
Rodaggio....................................................5-4
Ruote in lega ............................................6-19
SScomparto portaoggetti...........................3-14
Sella .........................................................3-13
Sistema immobilizzatore ............................3-1
Sostituzione dei fusibili ............................6-26
Sostituzione del liquido freni....................6-21
Sostituzione della lampada fanalino
posteriore/stop oppure di una lampada
indicatore di direzione posteriore .........6-28
Sostituzione della lampada luce di
posizione anteriore ................................6-29
Sostituzione della lampada luce targa.....6-29
Sostituzione di una lampadina del faro ...6-26
Sostituzione di una lampadina indicatore
di direzione anteriore .............................6-27
TTabelle di ricerca ed eliminazione guasti .6-31
Tachimetro..................................................3-4
Tappo del serbatoio del carburante .........3-11
VVano portaoggetti ....................................3-14
Vista da destra ...........................................2-2
Vista da sinistra ..........................................2-1
INDICE
1B9-F8199-H1.qxd 9/10/06 15:20 Página 81
