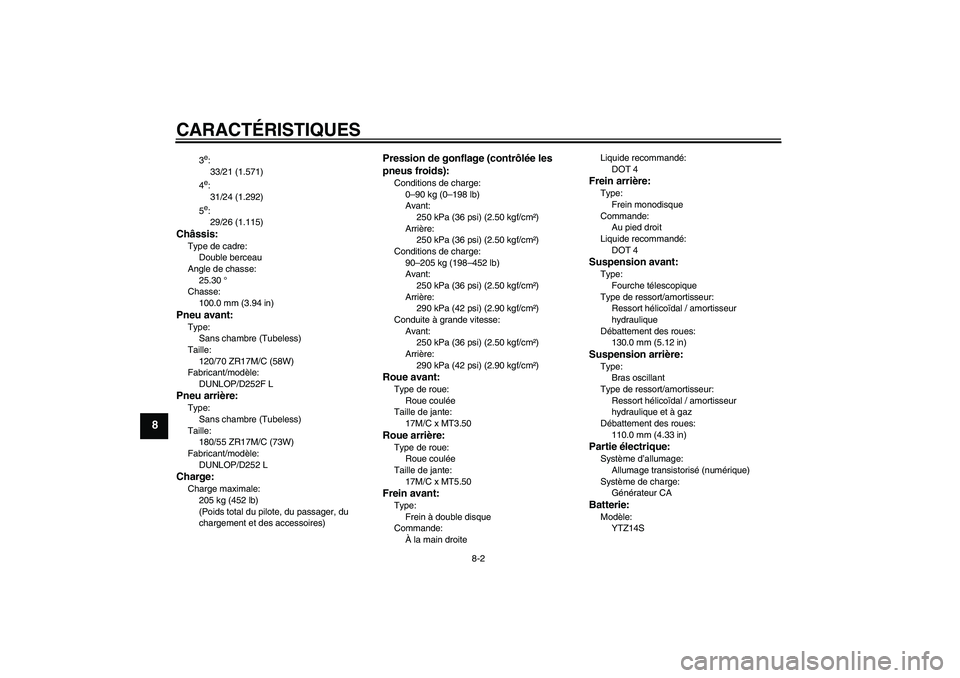

CARACTÉRISTIQUES
8-2
8
3e:
33/21 (1.571)
4e:
31/24 (1.292)
5e:
29/26 (1.115)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
25.30 °
Chasse:
100.0 mm (3.94 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D252F LPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D252 LCharge:Charge maximale:
205 kg (452 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–205 kg (198–452 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droiteLiquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Générateur CABatterie:Modèle:
YTZ14S
U5WMF4F0.book Page 2 Tuesday, July 10, 2007 9:46 AM
INDEXAAccroche-casque .................................. 3-15
Alarme antivol ......................................... 3-8
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-29
Avertisseur, contacteur ........................... 3-9BBagages, supports de sangle de
fixation ................................................ 3-20
Batterie.................................................. 6-24
Béquille latérale .................................... 3-21
Béquilles centrale et latérale,
contrôle et lubrification........................ 6-22
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des pivots ... 6-23CCâble des gaz, contrôle du jeu ............. 6-12
Câbles, contrôle et lubrification ............. 6-20
Caches, dépose et repose ...................... 6-6
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies............................. 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-20
Chaîne de transmission, tension........... 6-18
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-28
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-17
Combinés de contacteurs ....................... 3-9
Compartiment de rangement ................ 3-15Compte-tours .......................................... 3-5
Compteur de vitesse............................... 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare .................. 3-9
Coupe-circuit d’allumage ...................... 3-21
Coupe-circuit du moteur ......................... 3-9
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-9
Dépannage, schéma de diagnostic ...... 6-33
Direction, contrôle................................. 6-24EÉcran multifonction ................................. 3-5
Embrayage, levier........................ 3-10, 6-15
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-20FFeu arrière/stop .................................... 6-28
Feu stop, réglage du contacteur ........... 6-16
Feux de détresse, contacteur ............... 3-10
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange ........ 6-11
Fourche, contrôle.................................. 6-23
Fourche, réglage .................................. 3-16
Frein, levier ........................................... 3-11
Frein, pédale......................................... 3-12
Fusibles, remplacement ....................... 6-25HHuile moteur et élément du filtre............. 6-8
Huile moteur, témoin du niveau .............. 3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-9JJeu des soupapes ................................. 6-12LLevier de frein et d’embrayage,
contrôle et lubrification ........................ 6-21
Liquide de frein et d’embrayage,
changement ........................................ 6-18
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-17NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-4
Pannes, diagnostic ................................ 6-32
Pédale de frein et sélecteur,
contrôle et lubrification ........................ 6-21
Phare, remplacement d’une ampoule ... 6-26
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-16
Pneus .................................................... 6-13
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-21
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-14RRemisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-12
Réservoir de carburant, ventilation ....... 3-14
Rodage du moteur .................................. 5-3
