2007 YAMAHA WOLVERINE 350 Notices Demploi (in French)

10-4
10

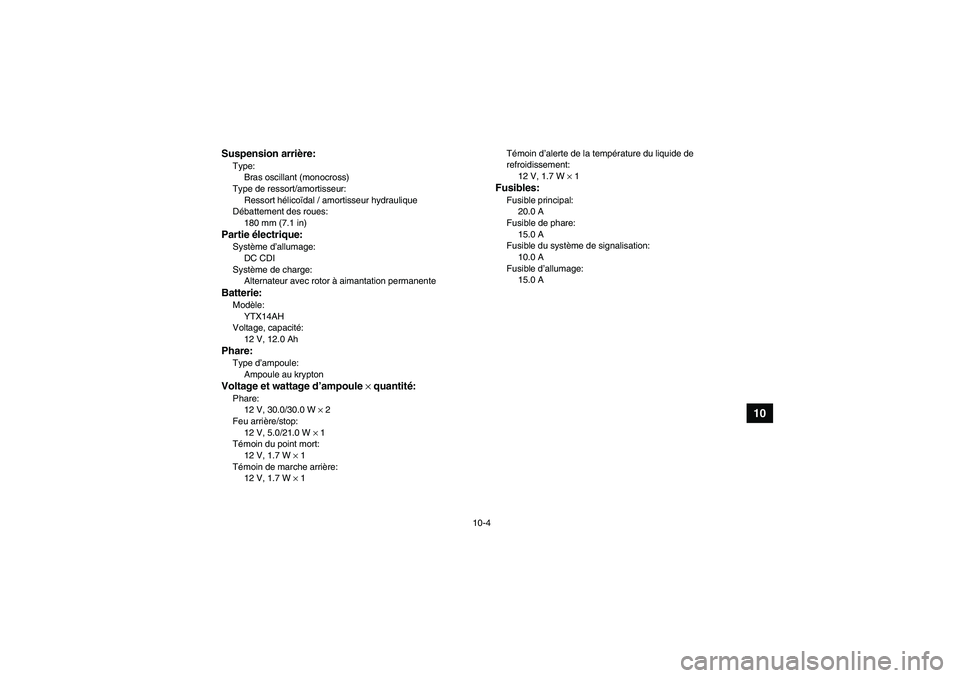

Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1
Fusibles:Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
U3D561F0.book Page 4 Thursday, June 29, 2006 11:04 AM

11-1
11
FBU26000

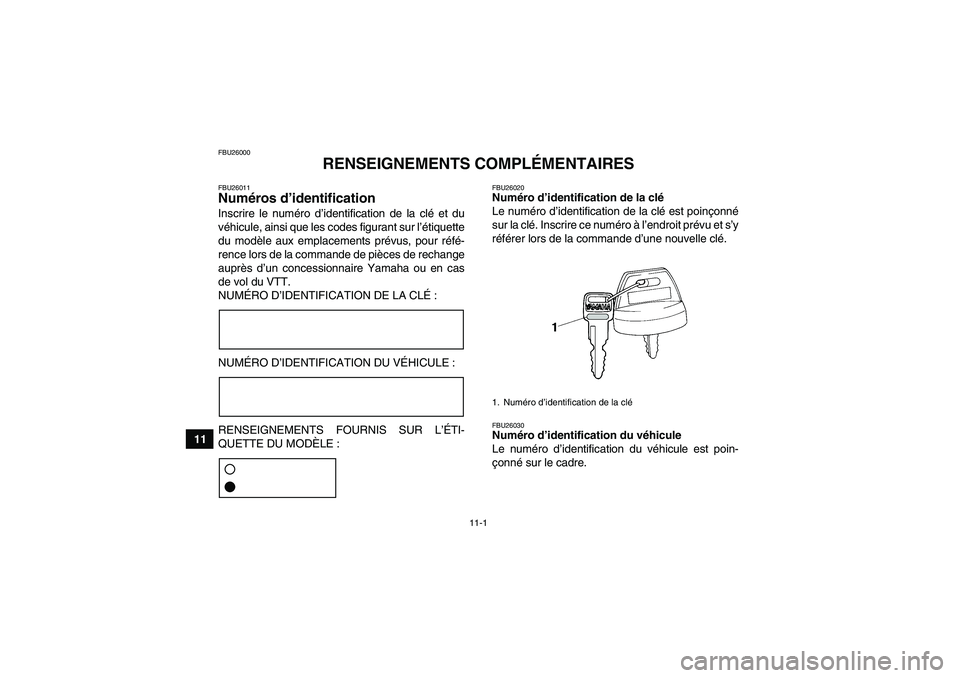

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3D561F0.book Page 1 Thursday, June 29, 2006 11:04 AM

11-2
11
N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U3D561F0.book Page 2 Thursday, June 29, 2006 11:04 AM

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-16
Amortisseurs avant, réglage ........................................ 4-14BBatterie ......................................................................... 8-34
Bougie, contrôle ............................................................. 8-8CCâble des gaz, réglage du jeu ..................................... 8-24
Câbles, contrôle et lubrification .................................... 8-32
Cache, dépose et repose ............................................... 8-8
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-3
Carburateur, réglage .................................................... 8-23
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-3
Compartiment de rangement ....................................... 4-13
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-32
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-3
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-22
Courroie trapézoïdale, tube de vidange du conduit
de refroidissement ..................................................... 8-22DDémarrage, moteur chaud ............................................. 6-3Démarreur ...................................................................... 4-3
EÉclairage, commutateur général .................................... 4-3
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretiens et graissages périodiques, tableau ............... 8-3
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-40
Filtre à air, nettoyage de l’élément ............................... 8-18
Frein arrière, levier et pédale ......................................... 4-6
Frein arrière, réglage de la garde du levier et de la
pédale ........................................................................ 8-29
Frein avant, contrôle de la garde du levier ................... 8-28
Frein avant, levier ........................................................... 4-6
Frein de stationnement .................................................. 4-7
Freins avant et arrière .................................................... 5-3
Freins, changement du liquide ..................................... 8-27
Freins, contrôle des plaquettes et mâchoires .............. 8-25
Freins, contrôle du niveau du liquide ........................... 8-26
Fusibles, remplacement ............................................... 8-36HHuile de couple conique arrière ............................ 5-3, 8-15
Huile moteur ................................................................... 5-3
Huile moteur et cartouche du filtre ............................... 8-11IInstruments, éclairage et commandes ........................... 5-7
U3D561F0.book Page 1 Thursday, June 29, 2006 11:04 AM

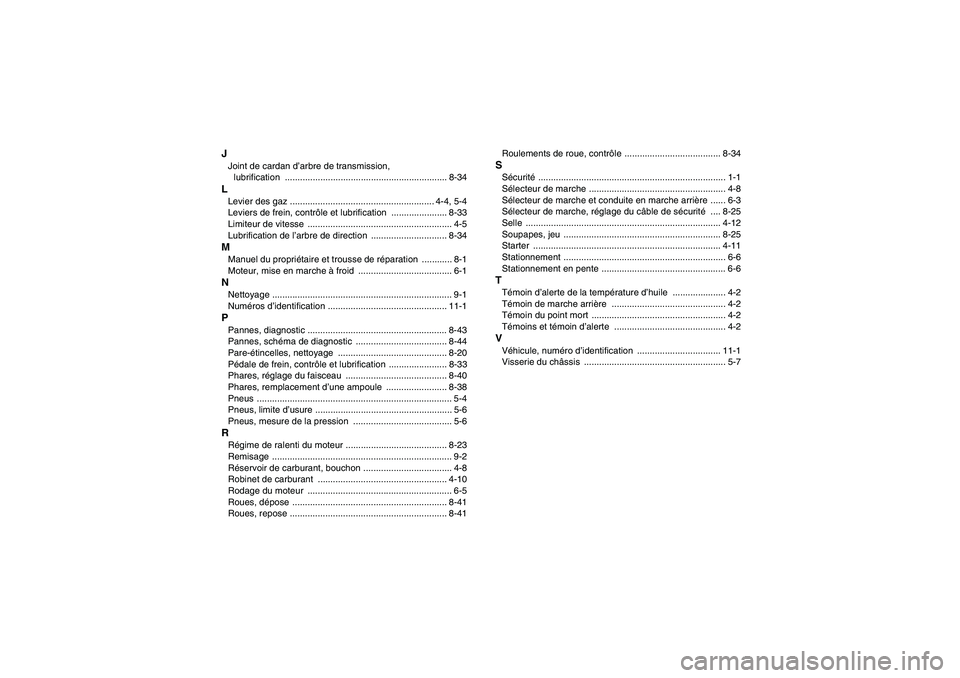

JJoint de cardan d’arbre de transmission,
lubrification ................................................................ 8-34LLevier des gaz ......................................................... 4-4, 5-4
Leviers de frein, contrôle et lubrification ...................... 8-33
Limiteur de vitesse ......................................................... 4-5
Lubrification de l’arbre de direction .............................. 8-34MManuel du propriétaire et trousse de réparation ............ 8-1
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-43
Pannes, schéma de diagnostic .................................... 8-44
Pare-étincelles, nettoyage ........................................... 8-20
Pédale de frein, contrôle et lubrification ....................... 8-33
Phares, réglage du faisceau ........................................ 8-40
Phares, remplacement d’une ampoule ........................ 8-38
Pneus ............................................................................. 5-4
Pneus, limite d’usure ...................................................... 5-6
Pneus, mesure de la pression ....................................... 5-6RRégime de ralenti du moteur ........................................ 8-23
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant ................................................... 4-10
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-41
Roues, repose .............................................................. 8-41Roulements de roue, contrôle ...................................... 8-34
SSécurité .......................................................................... 1-1
Sélecteur de marche ...................................................... 4-8
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité .... 8-25
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-25
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte de la température d’huile ..................... 4-2
Témoin de marche arrière ............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins et témoin d’alerte ............................................ 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
U3D561F0.book Page 2 Thursday, June 29, 2006 11:04 AM

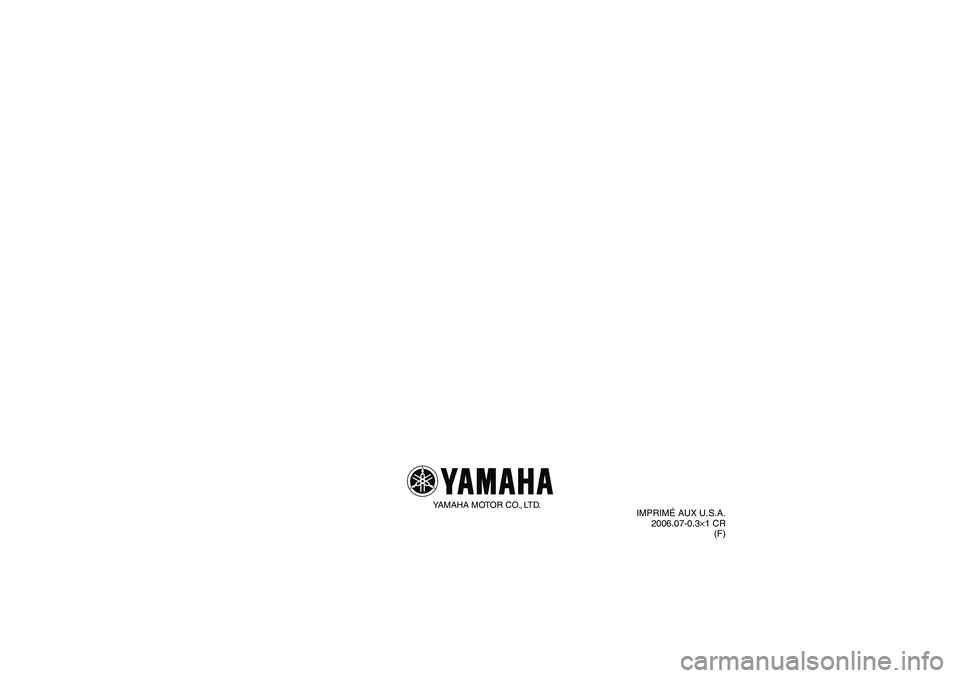

YAMAHA MOTOR CO., LTD.
IMPRIMÉ AUX U.S.A.
2006.07-0.3×1 CR
(F)
U3D561F0.book Page 1 Thursday, June 29, 2006 11:04 AM
