2007 YAMAHA TDM 900 ESP

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
1
2
3
4
5
6
7
8
9

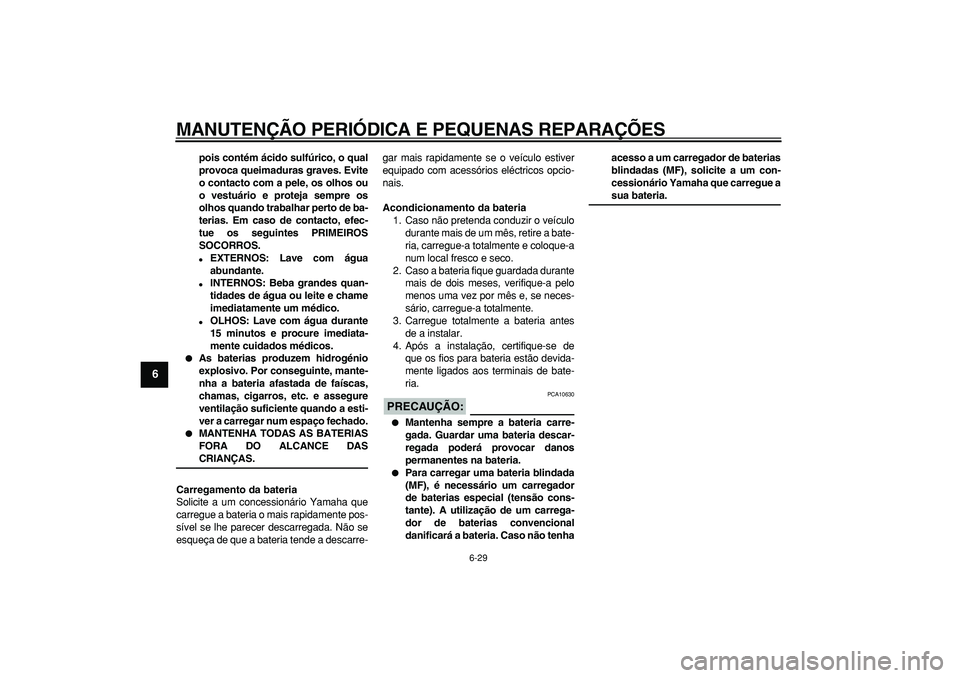

pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.

EXTERNOS: Lave com água
abundante.

INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.

OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS
CRIANÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO:

PCA10630

Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.

Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenhaacesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue a
sua bateria.

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
2
3
4
5
67
8
9

PAU23624

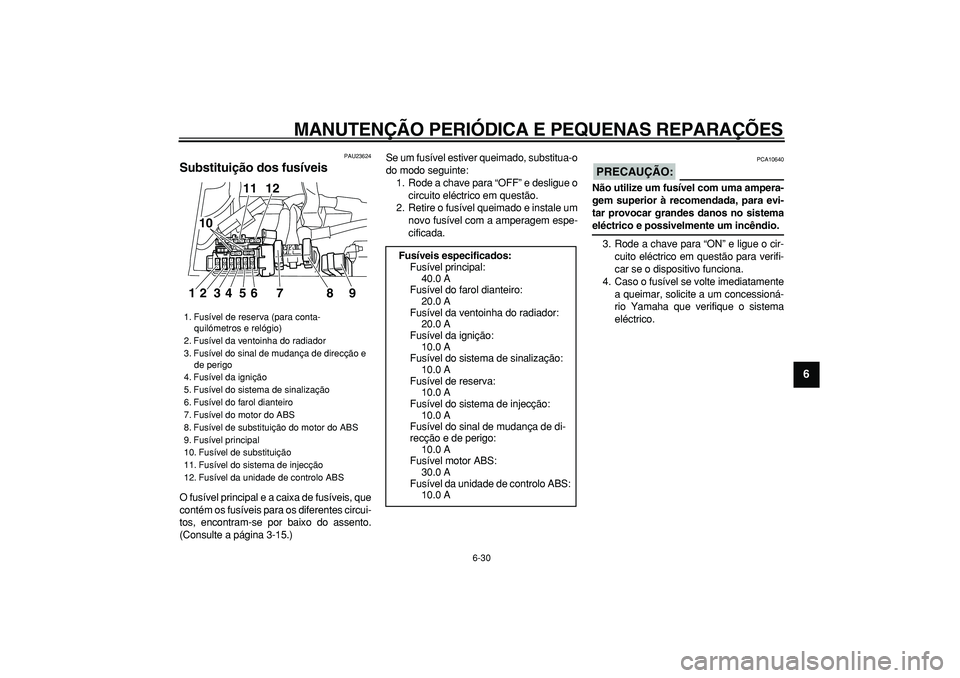

Substituição dos fusíveis
O fusível principal e a caixa de fusíveis, que
contém os fusíveis para os diferentes circui-
tos, encontram-se por baixo do assento.
(Consulte a página 3-15.)Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:

PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistema
eléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Fusível de reserva (para conta-
quilómetros e relógio)
2. Fusível da ventoinha do radiador
3. Fusível do sinal de mudança de direcção e
de perigo
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível do motor do ABS
8. Fusível de substituição do motor do ABS
9. Fusível principal
10. Fusível de substituição
11. Fusível do sistema de injecção
12. Fusível da unidade de controlo ABS
12 34 5 6 7 8 911 12
10

Fusíveis especificados:
Fusível principal:
40.0 A
Fusível do farol dianteiro:
20.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível da ignição:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível de reserva:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível do sinal de mudança de di-
recção e de perigo:
10.0 A
Fusível motor ABS:
30.0 A
Fusível da unidade de controlo ABS:
10.0 A

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
1
2
3
4
5
6
7
8
9

PAU23750

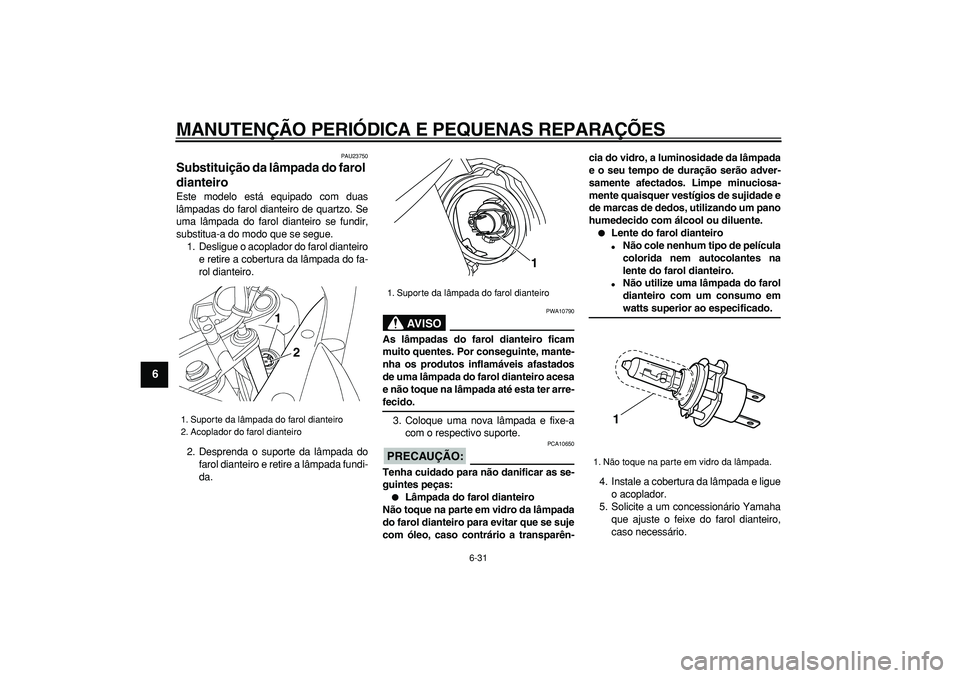

Substituição da lâmpada do farol
dianteiro
Este modelo está equipado com duas
lâmpadas do farol dianteiro de quartzo. Se
uma lâmpada do farol dianteiro se fundir,
substitua-a do modo que se segue.
1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada do fa-
rol dianteiro.
2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
AVISO

PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido.
3. Coloque uma nova lâmpada e fixe-a
com o respectivo suporte.
PRECAUÇÃO:

PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um pano
humedecido com álcool ou diluente.

Lente do farol dianteiro

Não cole nenhum tipo de película
colorida nem autocolantes na
lente do farol dianteiro.

Não utilize uma lâmpada do farol
dianteiro com um consumo em
watts superior ao especificado.
4. Instale a cobertura da lâmpada e ligue
o acoplador.
5. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1
2

1. Suporte da lâmpada do farol dianteiro
1

1. Não toque na parte em vidro da lâmpada.
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
2
3
4
5
67
8
9

PAU24080

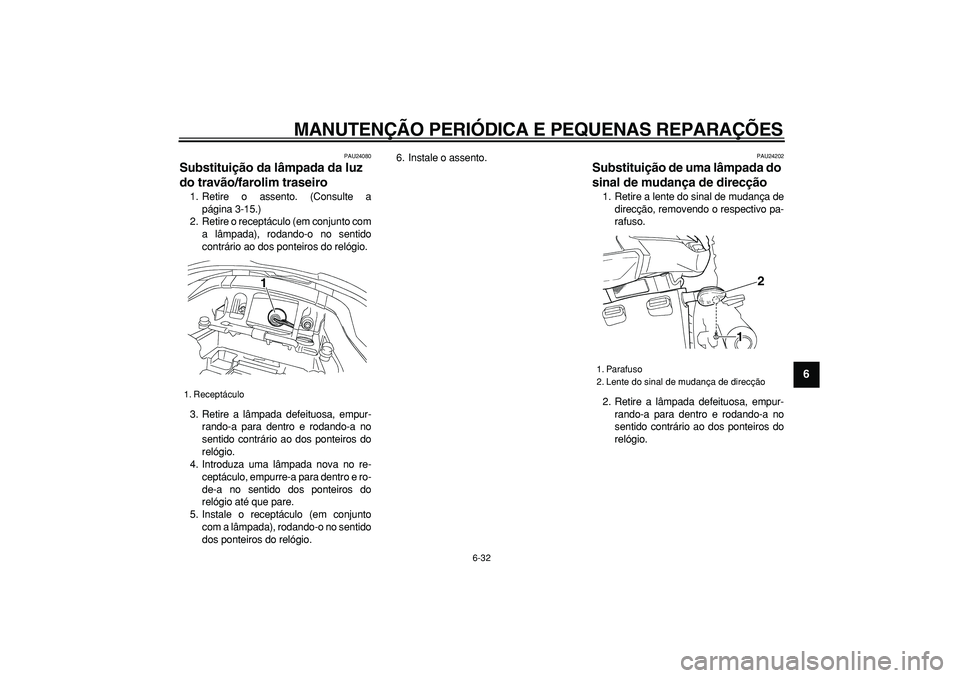

Substituição da lâmpada da luz
do travão/farolim traseiro
1. Retire o assento. (Consulte a
página 3-15.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
3. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.6. Instale o assento.
PAU24202
Substituição de uma lâmpada do
sinal de mudança de direcção
1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
1. Receptáculo
1

1. Parafuso
2. Lente do sinal de mudança de direcção
12

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
1
2
3
4
5
6
7
8
9

3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.
PRECAUÇÃO:

PCA11190
Não aperte demasiado o parafuso pois a
lente poderá partir.
PAU36450

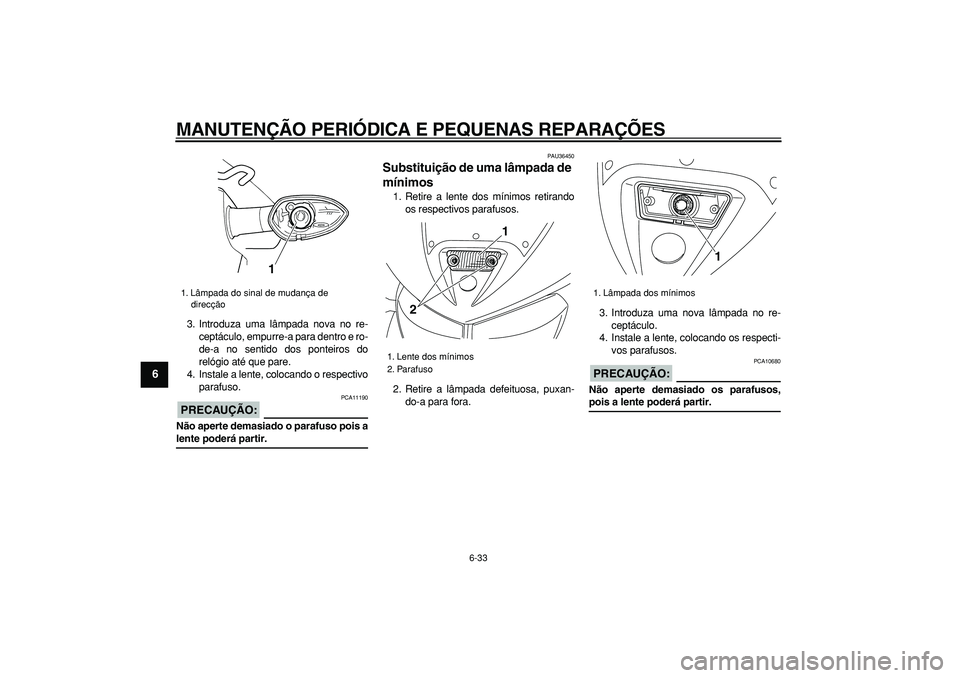

Substituição de uma lâmpada de
mínimos
1. Retire a lente dos mínimos retirando
os respectivos parafusos.
2. Retire a lâmpada defeituosa, puxan-
do-a para fora.3. Introduza uma nova lâmpada no re-
ceptáculo.
4. Instale a lente, colocando os respecti-
vos parafusos.
PRECAUÇÃO:

PCA10680
Não aperte demasiado os parafusos,
pois a lente poderá partir.
1. Lâmpada do sinal de mudança de
direcção
1

1. Lente dos mínimos
2. Parafuso
21

1. Lâmpada dos mínimos
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
2
3
4
5
67
8
9

PAU24350

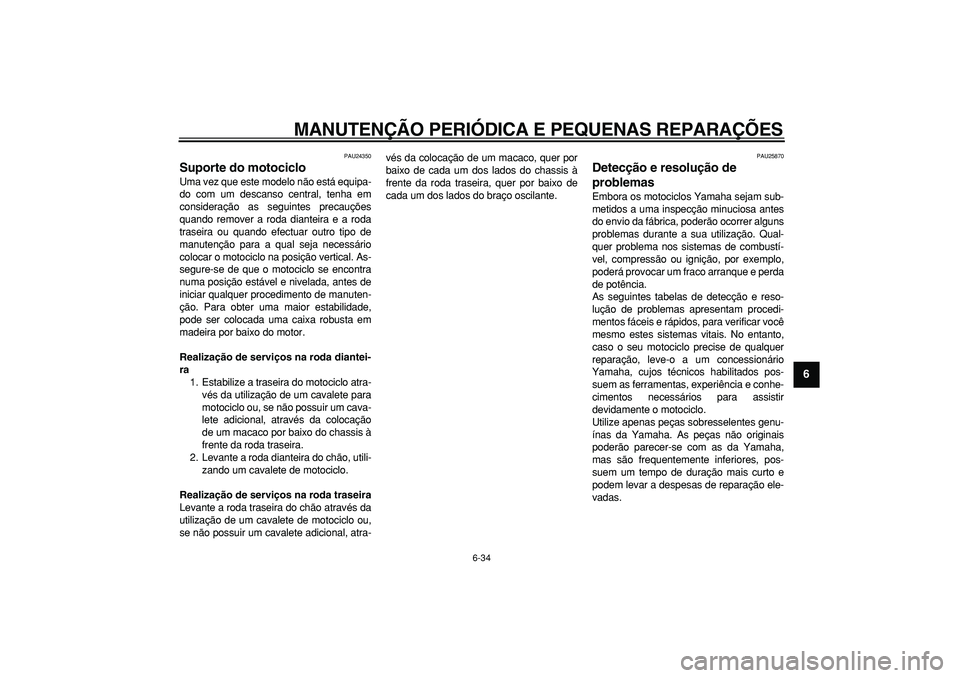

Suporte do motociclo
Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda diantei-
ra
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-vés da colocação de um macaco, quer por
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.

PAU25870
Detecção e resolução de
problemas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e reso-
lução de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
1
2
3
4
5
6
7
8
9

PAU42360

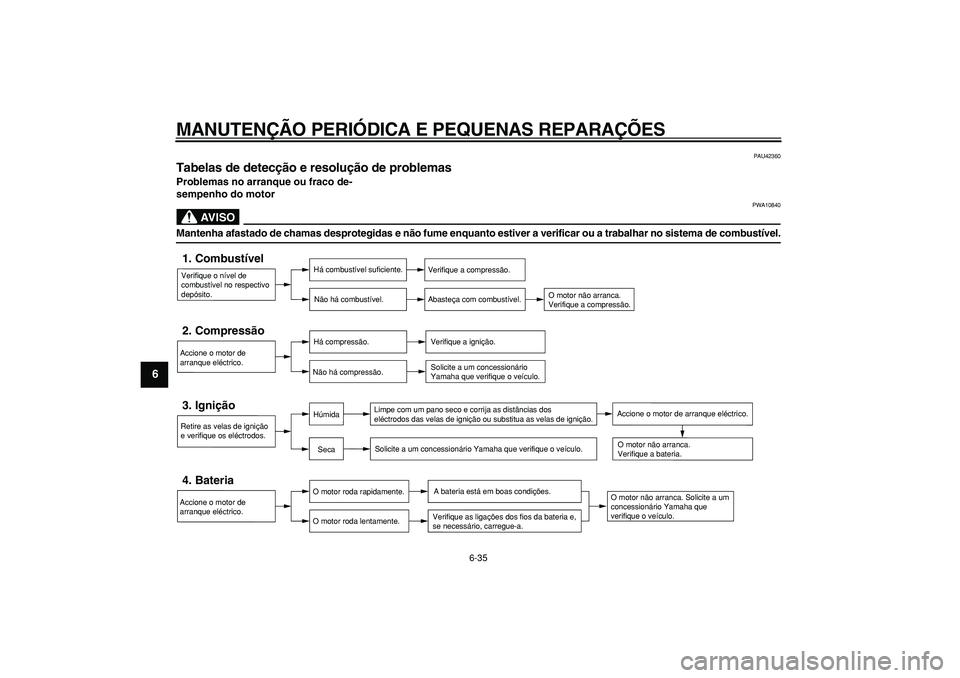

Tabelas de detecção e resolução de problemas
Problemas no arranque ou fraco de-
sempenho do motor
AVISO

PWA10840
Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível.
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico.

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
2
3
4
5
67
8
9

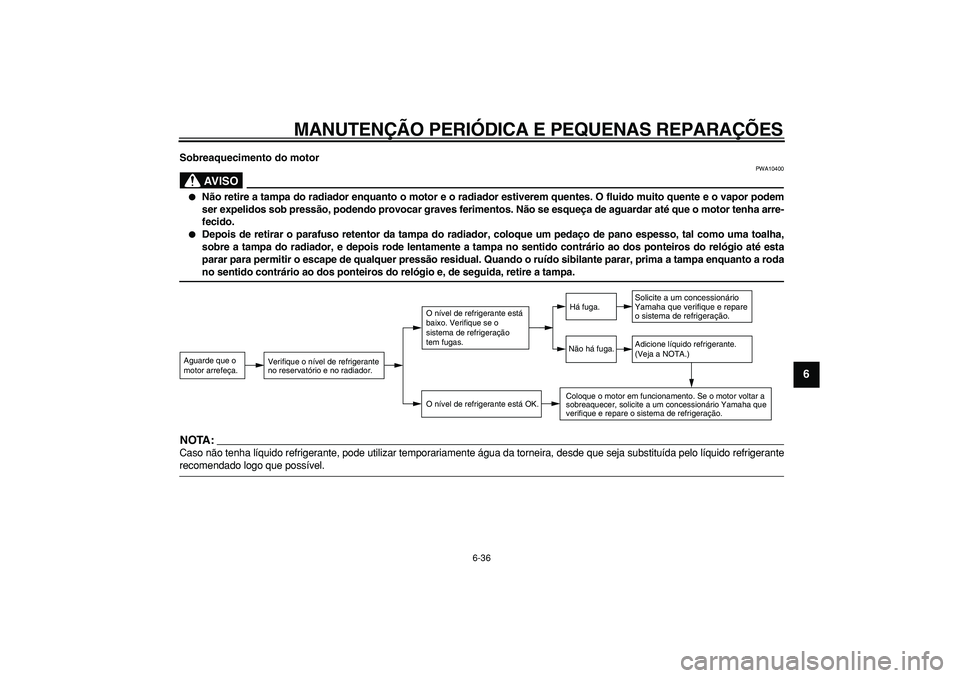

Sobreaquecimento do motor
AVISO

PWA10400

Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.

Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquanto a roda
no sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTA:

Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.Adicione líquido refrigerante.
(Veja a NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
