2007 YAMAHA TDM 900 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
2
34
5
6
7
8
9

GAU26822
Handbremshebel
Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muss mit der
“”-Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU39530
ABS-Bremssystem
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das elektronische
ABS-Steuergerät ist mit einer ECU (Elektro-
nische Steuereinheit) bestückt. Sollte die
Automatik aussetzen, reagieren die Brem-
sen völlig normal auf eine Betätigung der
Bremshebel.
WARNUNG

GWA10090

Das ABS vermag nur lange Brems-
wege zu verkürzen.

Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS:


Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3. “” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1 2
4
3

1. Fußbremshebel
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

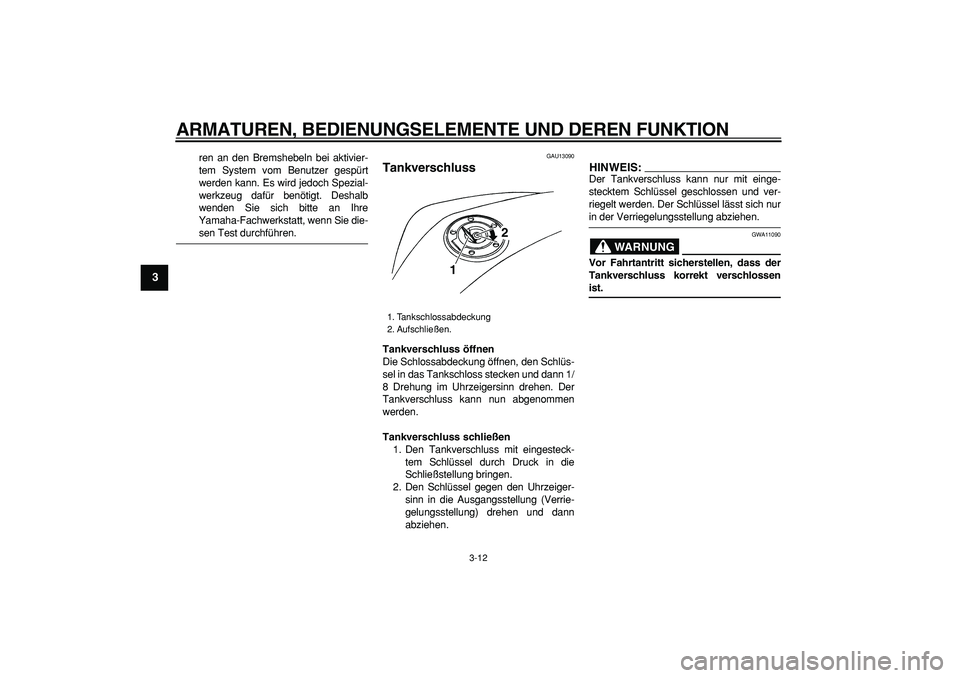

3-12
1
2
3
4
5
6
7
8
9

ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
GAU13090
Tankverschluss
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann 1/
8 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
HINWEIS:

Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG

GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist.
1. Tankschlossabdeckung
2. Aufschließen.
1
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

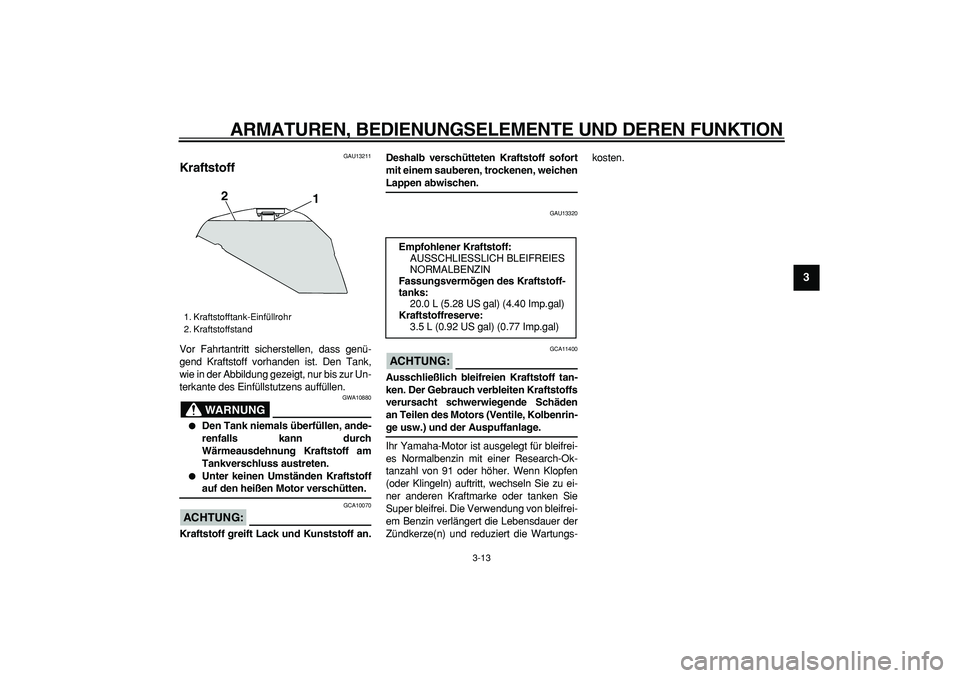

3-13
2
34
5
6
7
8
9

GAU13211
Kraftstoff
Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG

GWA10880

Den Tank niemals überfüllen, ande-
renfalls kann durch
Wärmeausdehnung Kraftstoff am
Tankverschluss austreten.

Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
ACHTUNG:

GCA10070
Kraftstoff greift Lack und Kunststoff an.Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen.
GAU13320
ACHTUNG:

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
1 2

Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Kraftstoffreserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9

GAU13411
Kraftstofftank-
Belüftungsschlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.

Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.

Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU13441
Katalysator
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-
che Wartungsarbeiten durchführen.
ACHTUNG:

GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.

Den Motor nicht über längere Zeit
im Leerlauf betreiben.
GAU13861
Sitzbank
Sitzbank abnehmen
Den Schlüssel in das Sitzbankschloss stek-
ken und dann gegen den Uhrzeigersinn
drehen; anschließend die Sitzbank abzie-
hen.
Sitzbank montieren
Die Zungen an der Vorderseite der Sitzbank
in die Sitzhalterungen stecken und dann die
Sitzbank an der Hinterseite herunterdrük-
ken, sodass sie einrastet; anschließend den
Schlüssel ausziehen.
1. Kraftstofftank-Belüftungsschlauch
1

1. Sitzbankschloss
2. Aufschließen.
1
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

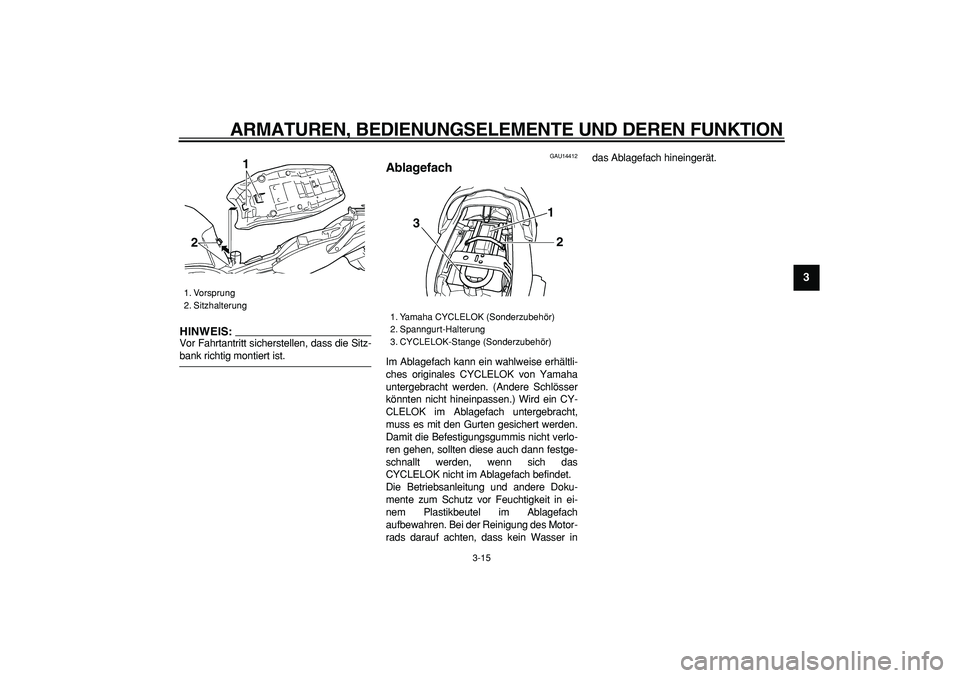

3-15
2
34
5
6
7
8
9
HINWEIS:

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14412
Ablagefach
Im Ablagefach kann ein wahlweise erhältli-
ches originales CYCLELOK von Yamaha
untergebracht werden. (Andere Schlösser
könnten nicht hineinpassen.) Wird ein CY-
CLELOK im Ablagefach untergebracht,
muss es mit den Gurten gesichert werden.
Damit die Befestigungsgummis nicht verlo-
ren gehen, sollten diese auch dann festge-
schnallt werden, wenn sich das
CYCLELOK nicht im Ablagefach befindet.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach
aufbewahren. Bei der Reinigung des Motor-
rads darauf achten, dass kein Wasser indas Ablagefach hineingerät.
1. Vorsprung
2. Sitzhalterung
1
2

1. Yamaha CYCLELOK (Sonderzubehör)
2. Spanngurt-Halterung
3. CYCLELOK-Stange (Sonderzubehör)
3
2 1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9

GAU14781
Teleskopgabel einstellen
Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung und
Dämpfungskraft ausgerüstet.
WARNUNG

GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-ben in Richtung (b) drehen.
HINWEIS:

Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-
schraube fluchten.
Dämpfungskraft
1. Die Einstellschraube eines jeden Ga-
belholms in Richtung (a) drehen, bis
die Schraube fast eine 1/2 Drehung
macht, ohne zu klicken.
2. Damit fortfahren, die Einstellschraube
in Richtung (a) zu drehen bis sie klickt.
Dies ist die Minimal-Einstellung.
3. Um die Dämpfungskraft zu erhöhen,
drehen Sie die Einstellschraube weiter
in Richtung (a). Der dritte Klick nach
der Minimal-Einstellung ist die Maxi-
mal-Einstellung. Wird die Einstell-
schraube weiter in Richtung (a)
gedreht, wird sie eine halbe Umdre-
hung brauchen, bevor sie wieder zur
Minimal-Einstellung zurückkehrt.
1. Einstellschraube der Federvorspannung
1
(a)(b)

1. Standardeinstellung
2. Gegenwärtige Einstellung
3. Gabel-Abdeckschraube
Einstellen der Federvorspannung:
Minimum (weich):
8
Normal:
7
Maximum (hart):
1
2
31
7654321
8

1. Druckstufendämpfungs-Einstellschraube
(a) 1
1
2
3 4

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

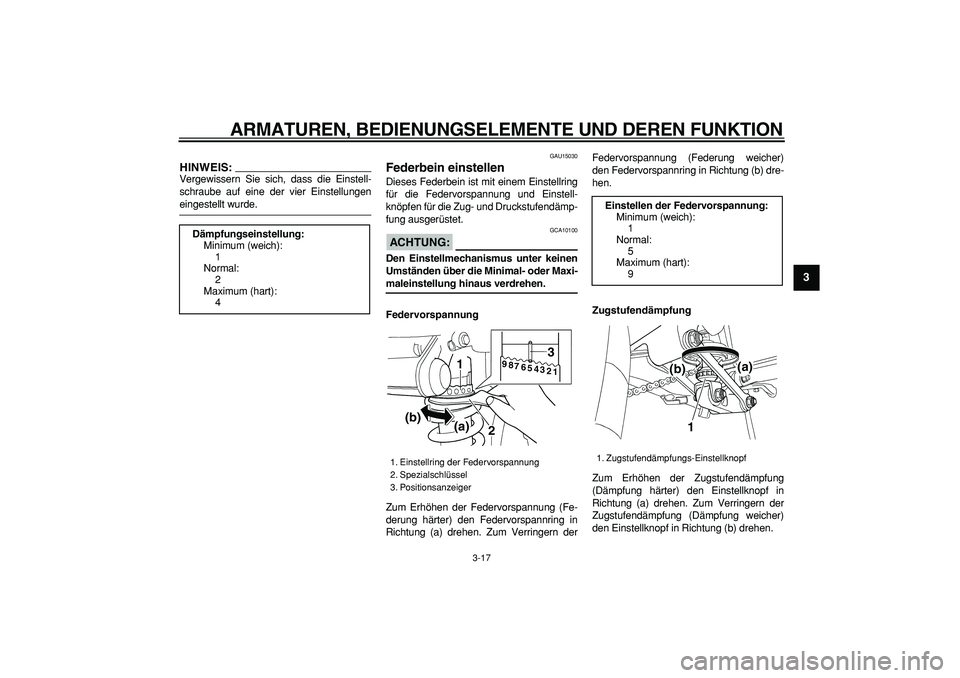

3-17
2
34
5
6
7
8
9
HINWEIS:

Vergewissern Sie sich, dass die Einstell-
schraube auf eine der vier Einstellungen
eingestellt wurde.
GAU15030
Federbein einstellen
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung und Einstell-
knöpfen für die Zug- und Druckstufendämp-
fung ausgerüstet.
ACHTUNG:

GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern derFedervorspannung (Federung weicher)
den Federvorspannring in Richtung (b) dre-
hen.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
Dämpfungseinstellung:
Minimum (weich):
1
Normal:
2
Maximum (hart):
4

1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Positionsanzeiger(a) (b)3
1
2
1 2 3 4 5 6 7 8 9

Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
5
Maximum (hart):
9
1. Zugstufendämpfungs-Einstellknopf
1
(a)
(b)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9

Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
HINWEIS:

Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
WARNUNG

GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. DerHersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.

Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.

Arbeiten am Stoßdämpfer sollten
ausschließlich von einer
Yamaha-Fachwerkstatt ausgeführt
werden. Einstellung der Zugstufendämp-
fung:
Minimum (weich):
20 Klicks in Richtung (b)*
Normal:
12 Klicks in Richtung (b)*
Maximum (hart):
3 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellknopf
1
(a)
(b)

Einstellen der Druckstufendämp-
fung:
Minimum (weich):
12 Klicks in Richtung (b)*
Normal:
11 Klicks in Richtung (b)*
Maximum (hart):
1 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
