2007 YAMAHA PW50 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
2
3
4
5
67
8
9

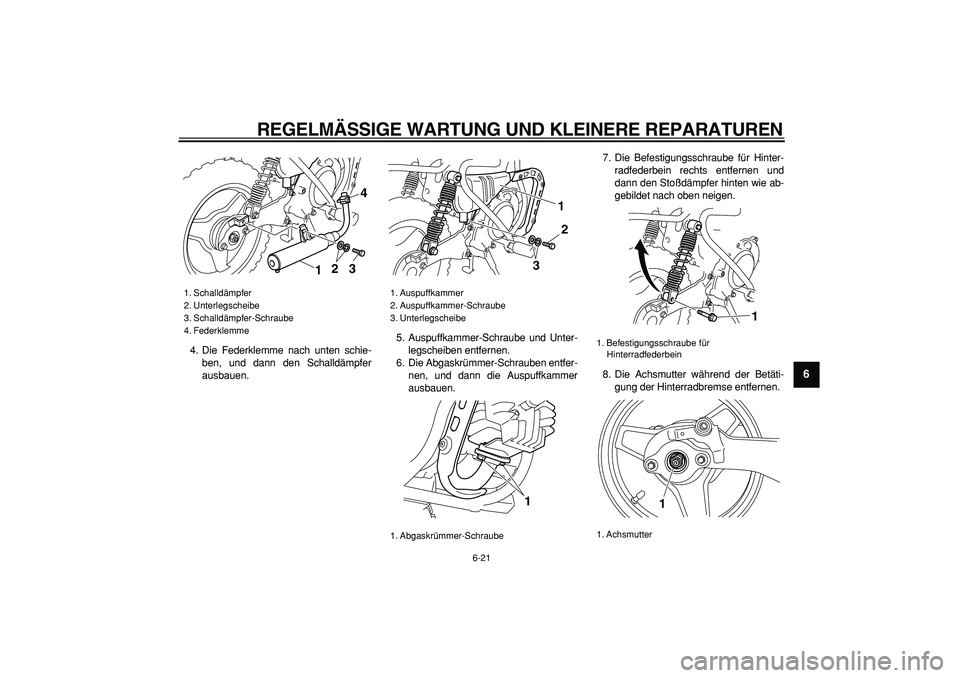

4. Die Federklemme nach unten schie-
ben, und dann den Schalldämpfer
ausbauen.5. Auspuffkammer-Schraube und Unter-
legscheiben entfernen.
6. Die Abgaskrümmer-Schrauben entfer-
nen, und dann die Auspuffkammer
ausbauen.7. Die Befestigungsschraube für Hinter-
radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen.
8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
3
1
24

1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
1. Abgaskrümmer-Schraube
2 1
31

1. Befestigungsschraube für
Hinterradfederbein
1. Achsmutter
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
1
2
3
4
5
6
7
8
9

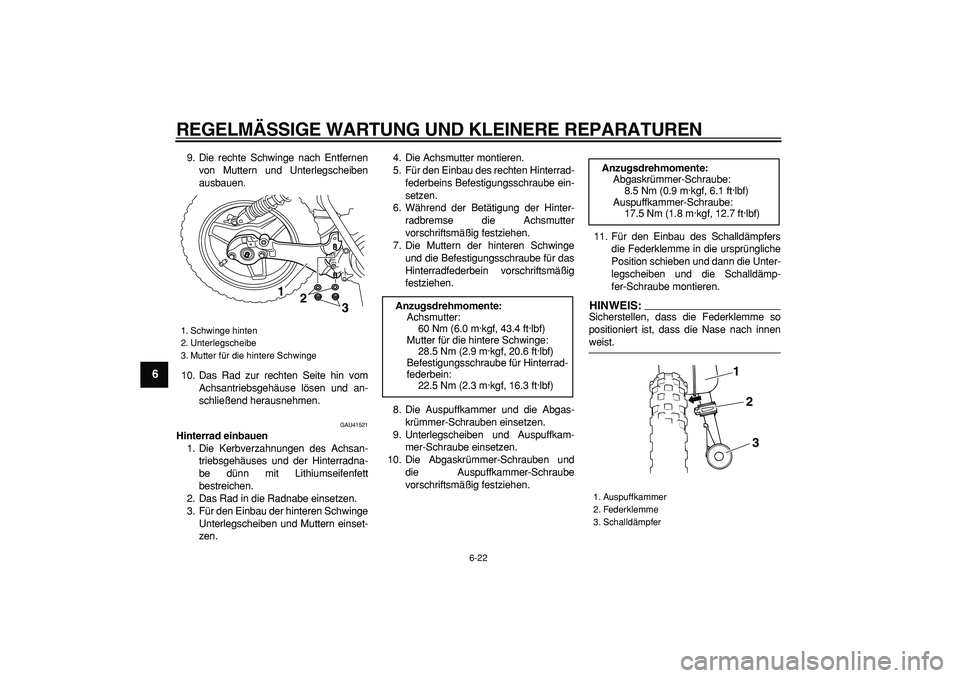

9. Die rechte Schwinge nach Entfernen
von Muttern und Unterlegscheiben
ausbauen.
10. Das Rad zur rechten Seite hin vom
Achsantriebsgehäuse lösen und an-
schließend herausnehmen.
GAU41521
Hinterrad einbauen
1. Die Kerbverzahnungen des Achsan-
triebsgehäuses und der Hinterradna-
be dünn mit Lithiumseifenfett
bestreichen.
2. Das Rad in die Radnabe einsetzen.
3. Für den Einbau der hinteren Schwinge
Unterlegscheiben und Muttern einset-
zen.4. Die Achsmutter montieren.
5. Für den Einbau des rechten Hinterrad-
federbeins Befestigungsschraube ein-
setzen.
6. Während der Betätigung der Hinter-
radbremse die Achsmutter
vorschriftsmäßig festziehen.
7. Die Muttern der hinteren Schwinge
und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen.
8. Die Auspuffkammer und die Abgas-
krümmer-Schrauben einsetzen.
9. Unterlegscheiben und Auspuffkam-
mer-Schraube einsetzen.
10. Die Abgaskrümmer-Schrauben und
die Auspuffkammer-Schraube
vorschriftsmäßig festziehen.11. Für den Einbau des Schalldämpfers
die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämp-
fer-Schraube montieren.
HINWEIS:

Sicherstellen, dass die Federklemme so
positioniert ist, dass die Nase nach innen
weist.
1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
1
2
3

Anzugsdrehmomente:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
Mutter für die hintere Schwinge:
28.5 Nm (2.9 m·kgf, 20.6 ft·lbf)
Befestigungsschraube für Hinterrad-
federbein:
22.5 Nm (2.3 m·kgf, 16.3 ft·lbf)
Anzugsdrehmomente:
Abgaskrümmer-Schraube:
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
Auspuffkammer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1. Auspuffkammer
2. Federklemme
3. Schalldämpfer
1
2
3

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
2
3
4
5
67
8
9

12. Schalldämpfer-Schraube
vorschriftsmäßig festziehen.
13. Das Handbremshebel-Spiel einstellen
(Siehe Seite 6-14.)
14. Den Sitz montieren.
GAU25850
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
Anzugsdrehmoment:
Schalldämpfer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)

REGELM ÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1
2
3
4
5
6
7
8
9

GAU25971
Fehlersuchdiagramm
WARNUNG

GWA10840
W ährend Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und off\
ene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen. Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
TrockenFeucht
Gas halb öffnen und Kickstarter betätigen.

7-1
2
3
4
5
6
78
9

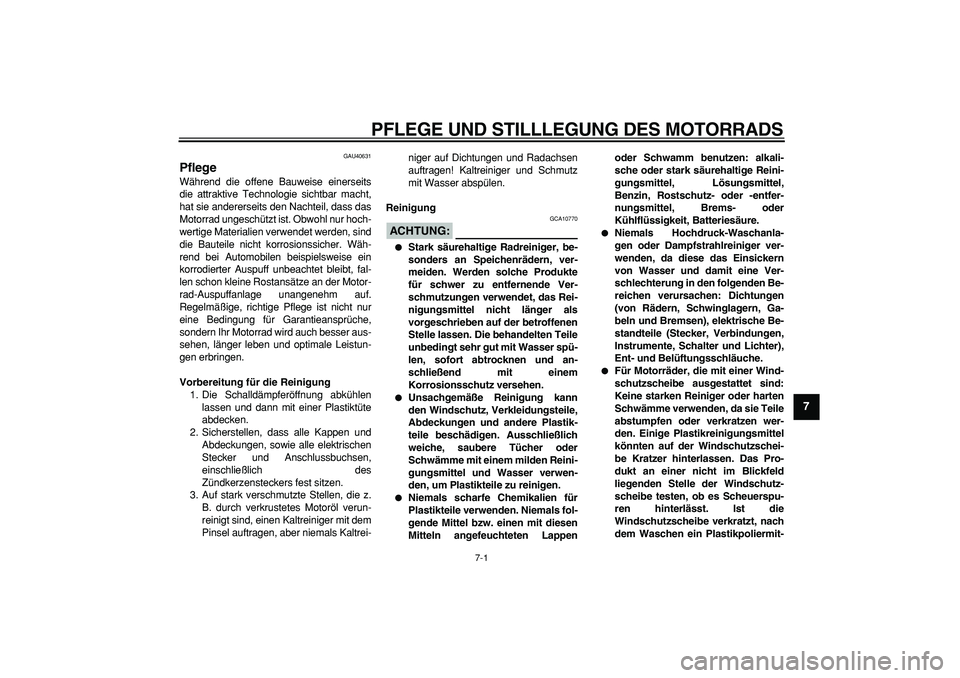

PFLEGE UND STILLLEGUNG DES MOTORRADS
GAU40631
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser aus-
sehen, länger leben und optimale Leistun-
gen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen,
einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG:

GCA10770

Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
den Windschutz, Verkleidungsteile,
Abdeckungen und andere Plastik-
teile beschädigen. Ausschließlich
weiche, saubere Tücher oder
Schwämme mit einem milden Reini-
gungsmittel und Wasser verwen-
den, um Plastikteile zu reinigen.

Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappenoder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.

Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
1
2
3
4
5
6
7
8
9

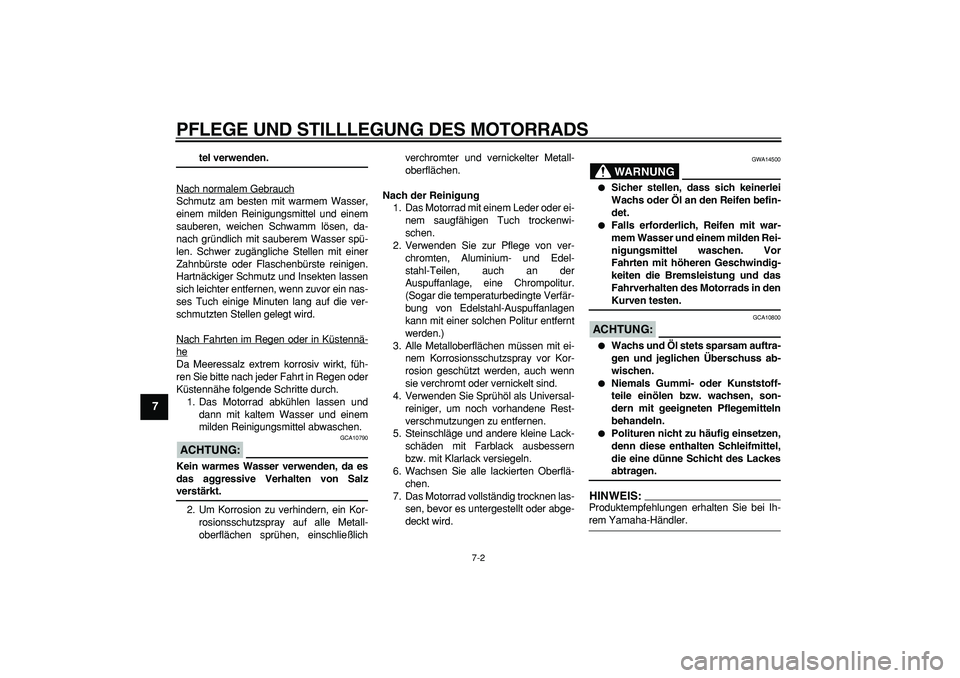

tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-heDa Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.ACHTUNG:

GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz
verstärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlichverchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG

GWA14500

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor
Fahrten mit höheren Geschwindig-
keiten die Bremsleistung und das
Fahrverhalten des Motorrads in den
Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
2
3
4
5
6
78
9

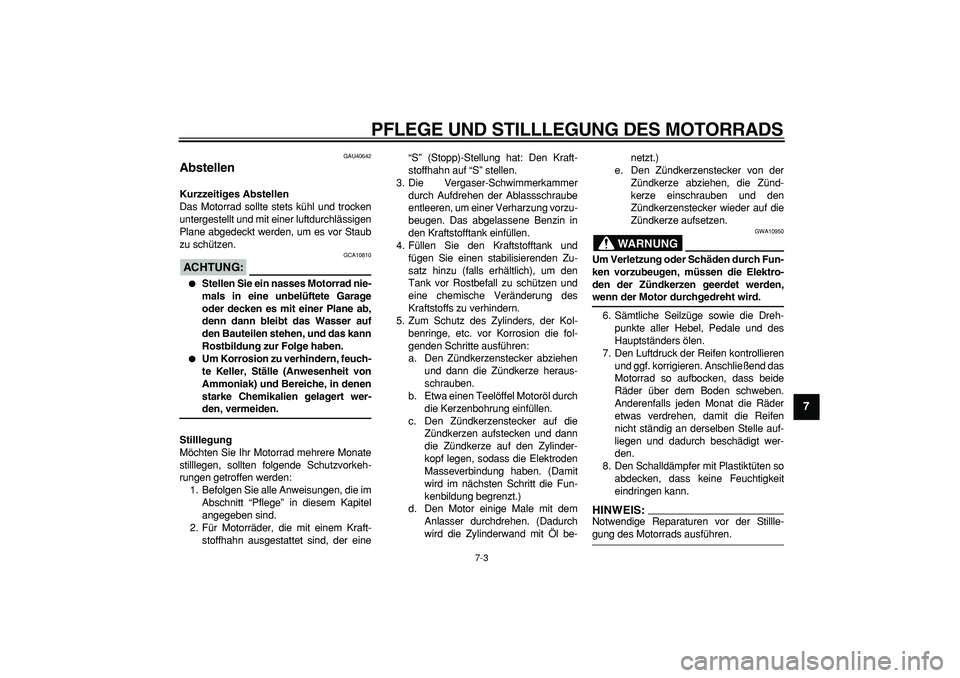

GAU40642
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
ACHTUNG:

GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Für Motorräder, die mit einem Kraft-
stoffhahn ausgestattet sind, der eine“S” (Stopp)-Stellung hat: Den Kraft-
stoffhahn auf “S” stellen.
3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablassschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
6. Sämtliche Seilzüge sowie die Dreh-
punkte aller Hebel, Pedale und des
Hauptständers ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
HINWEIS:

Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.

8-1
1
2
3
4
5
6
7
8
9

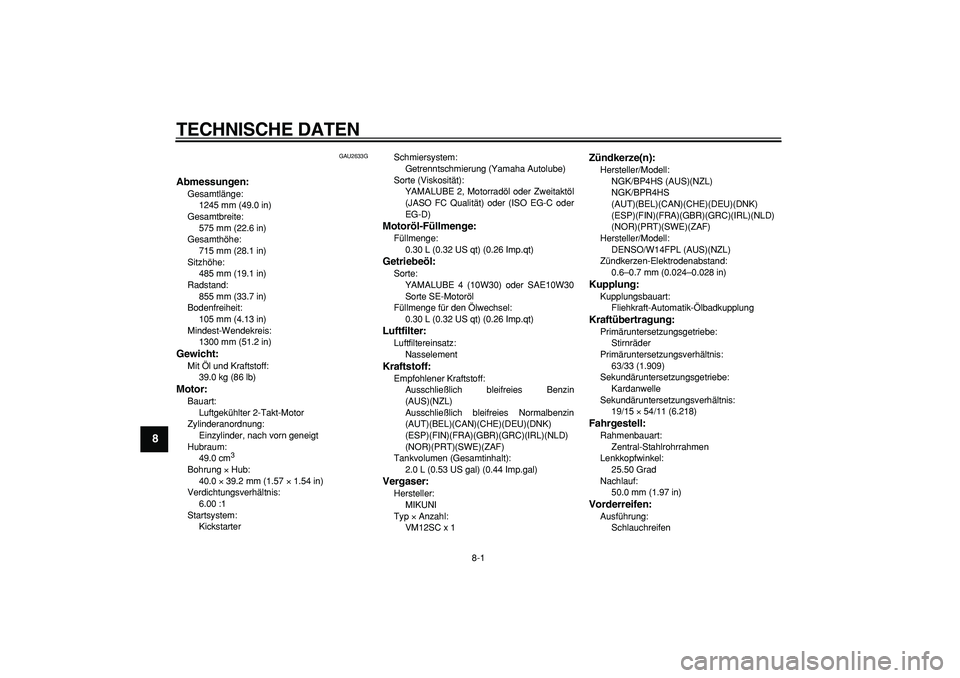

TECHNISCHE DATEN
GAU2633G
Abmessungen:
Gesamtlänge:
1245 mm (49.0 in)
Gesamtbreite:
575 mm (22.6 in)
Gesamthöhe:
715 mm (28.1 in)
Sitzhöhe:
485 mm (19.1 in)
Radstand:
855 mm (33.7 in)
Bodenfreiheit:
105 mm (4.13 in)
Mindest-Wendekreis:
1300 mm (51.2 in)
Gewicht:
Mit Öl und Kraftstoff:
39.0 kg (86 lb)
Motor:
Bauart:
Luftgekühlter 2-Takt-Motor
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
49.0 cm
3


Bohrung
×
Hub:
40.0
×
39.2 mm (1.57
×
1.54 in)
Verdichtungsverhältnis:
6.00 :1
Startsystem:
KickstarterSchmiersystem:
Getrenntschmierung (Yamaha Autolube)
Sorte (Viskosität):
YAMALUBE 2, Motorradöl oder Zweitaktöl
(JASO FC Qualität) oder (ISO EG-C oder
EG-D)

Motoröl-Füllmenge:
Füllmenge:
0.30 L (0.32 US qt) (0.26 Imp.qt)
Getriebeöl:
Sorte:
YAMALUBE 4 (10W30) oder SAE10W30
Sorte SE-Motoröl
Füllmenge für den Ölwechsel:
0.30 L (0.32 US qt) (0.26 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Nasselement
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Benzin
(AUS)(NZL)
Ausschließlich bleifreies Normalbenzin
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Tankvolumen (Gesamtinhalt):
2.0 L (0.53 US gal) (0.44 Imp.gal)
Vergaser:
Hersteller:
MIKUNI
Typ
×
Anzahl:
VM12SC x 1
Zündkerze(n):
Hersteller/Modell:
NGK/BP4HS (AUS)(NZL)
NGK/BPR4HS
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Hersteller/Modell:
DENSO/W14FPL (AUS)(NZL)
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
63/33 (1.909)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
19/15
×
54/11 (6.218)
Fahrgestell:
Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
50.0 mm (1.97 in)
Vorderreifen:
Ausführung:
Schlauchreifen
