2007 YAMAHA MT-01 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perdade controlo ou graves ferimentos.
Certifique-se de que o peso total do
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces- Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
90–199 kg (198–439 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
199 kg (439 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U5YUP2P0.book Page 13 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.AV I S O
PWA10480


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do motociclo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17 M/C (58W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E
FRONT
MICHELIN/PILOT ROAD S
Pneu de trás:
Tamanho:
190/50 ZR17 M/C (73W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E
MICHELIN/PILOT ROAD
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U5YUP2P0.book Page 14 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU42850
Alavanca da embraiagem Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. Contudo, é necessário verificar
se o sistema hidráulico apresenta fugas an-
tes de cada utilização do veículo. Se a folga
da alavanca da embraiagem se tornar ex-
cessiva e a mudança de velocidades se tor-
nar mais dura ou a embraiagem patinar,
provocando uma má aceleração, poderá
existir ar no sistema da embraiagem. Se
houver ar no sistema hidráulico, solicite a
um concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo.
PAU22270
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se acen-
da mais cedo, rode a porca ajustadora na
direcção (a). Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção (b).1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
U5YUP2P0.book Page 15 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22400
Pastilhas do travão da frente
Verifique se existem danos em cada uma
das pastilhas do travão dianteiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU36720
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-
te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU42860
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
1. Espessura do revestimento
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Marca do nível mínimo
1. Marca do nível mínimo
U5YUP2P0.book Page 16 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.NOTA:O reservatório do líquido do travão traseiro
encontra-se por baixo do assento. (Consul-te a página 3-15.)
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluido
descer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22750
Mudança dos líquidos dos tra-
vões e da embraiagem Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
NOTA a seguir à tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre dos travões e da embraia-
gem e das pinças, assim como os tubos
dos travões e da embraiagem, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
Líquido dos travões recomendado:
DOT 4
U5YUP2P0.book Page 17 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6

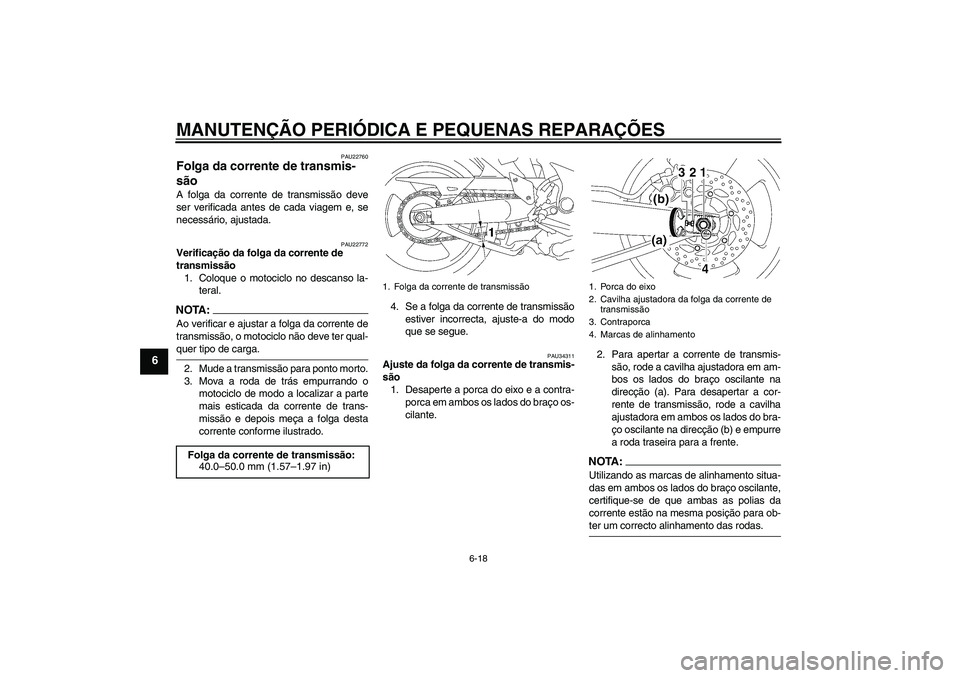

PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22772
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTA :
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34311
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora em am-
bos os lados do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a cavilha
ajustadora em ambos os lados do bra-
ço oscilante na direcção (b) e empurre
a roda traseira para a frente.
NOTA:Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-ter um correcto alinhamento das rodas. Folga da corrente de transmissão:
40.0–50.0 mm (1.57–1.97 in)
1. Folga da corrente de transmissão
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
U5YUP2P0.book Page 18 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PRECAUÇÃO:
PCA10570
Uma folga inadequada da corrente de
transmissão sobrecarregará o motor,
assim como outras peças vitais do mo-
tociclo, e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-cados.
3. Aperte as contraporcas e, depois, a
porca do eixo em conformidade com
os binários especificados.
PAU23022
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO:
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.PRECAUÇÃO:
PCA11120
Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem comsolventes inapropriados.
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O.
PRECAUÇÃO:
PCA11110
Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar osanéis de vedação em O.
Binários de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U5YUP2P0.book Page 19 Wednesday, September 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU23131
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais. Lubrificante recomendado:
Óleo do motor
U5YUP2P0.book Page 20 Wednesday, September 13, 2006 9:49 AM
