CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
PAU26201
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO:
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30
°C (90 °F)]. Para obter mais informa-
ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-23.
U5YUP2P0.book Page 4 Wednesday, September 13, 2006 9:49 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7

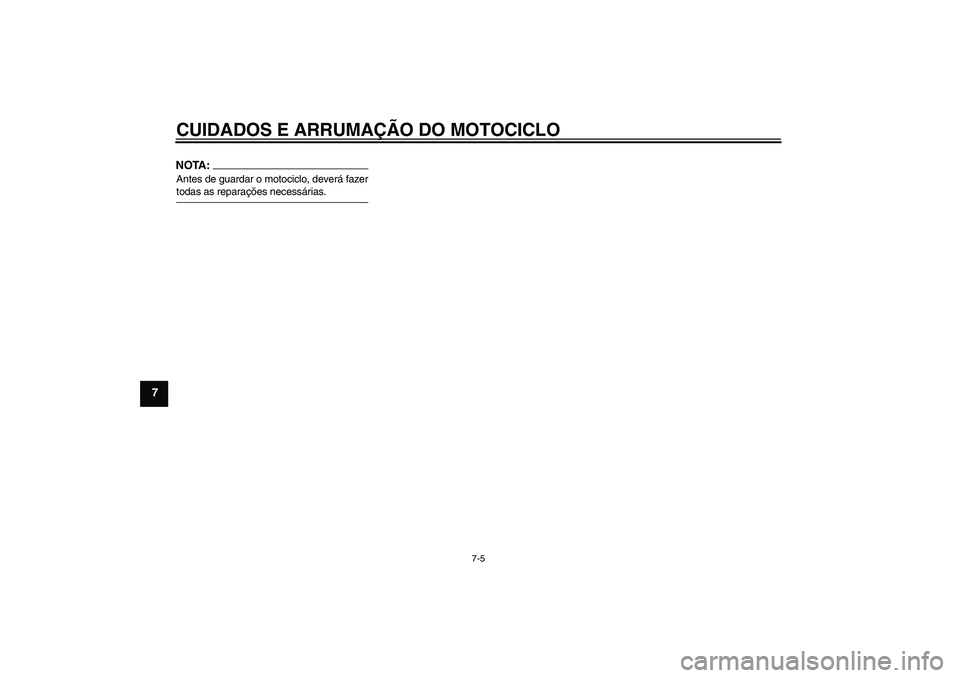

NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.U5YUP2P0.book Page 5 Wednesday, September 13, 2006 9:49 AM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2185 mm (86.0 in)
Largura total:
800 mm (31.5 in)
Altura total:
1105 mm (43.5 in)
Altura do assento:
825 mm (32.5 in)
Distância entre os eixos:
1525 mm (60.0 in)
Distância mínima do chão:
145 mm (5.71 in)
Raio de viragem mínimo:
3200 mm (126.0 in)Peso:Com óleo e combustível:
262.0 kg (578 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, válvula à cabeça (OHV)
Disposição do cilindro:
2 cilindros em V
Cilindrada:
1670.0 cm³
Diâmetro × curso:
97.0 × 113.0 mm (3.82 × 4.45 in)
Relação de compressão:
8.40 :1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter seco
Óleo de motor:Tipo:
SAE20W40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.10 L (4.33 US qt) (3.61 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal) (0.66 Imp.gal)Injecção du combustível:Fabricante:
NIPPON INJECTOR
Modelo/quantidade:
INP-101/2Vela(s) de ignição:Fabricante/modelo:
NGK/DPR7EA-9
Fabricante/modelo:
DENSO/X22EPR-U9Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)
Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
71/48 (1.479)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
39/17 (2.294)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
38/16 (2.375)
2.ª:
30/19 (1.579)
3.ª:
29/25 (1.160)
4.ª:
24/25 (0.960)
5.ª:
24/30 (0.800)Quadro:Tipo de quadro:
Suporte duplo
U5YUP2P0.book Page 1 Wednesday, September 13, 2006 9:49 AM

ESPECIFICAÇÕES
8-2
8
Ângulo de avanço:
25.00 grau
Cauda:
103.0 mm (4.06 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17 M/C (58W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E FRONT
Fabricante/modelo:
MICHELIN/PILOT ROAD SPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/50 ZR17 M/C (73W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E
Fabricante/modelo:
MICHELIN/PILOT ROADCarga:Carga máxima:
199 kg (439 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condição de carga:
90–199 kg (198–439 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de discoOperação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
117.0 mm (4.61 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
U5YUP2P0.book Page 2 Wednesday, September 13, 2006 9:49 AM

ESPECIFICAÇÕES
8-3
8
Voltagem, consumo em watts ×
quantidade das lâmpadas:Farol de baixos:
12 V, 51.0 W × 1
Farol de máximos:
12 V, 55.0 W × 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 3
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador:
LEDFusíveis:Fusível principal:
50.0 AFusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
25.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da ventoinha da cobertura do
silencioso:
15.0 A
Fusível da ECU (Unidade de Controlo
Electrónico):
10.0 A
Fusível do sistema de injecção:
15.0 A
Fusível de reserva:
10.0 A
Fusível do sistema de auto-descompressão:
15.0 A
U5YUP2P0.book Page 3 Wednesday, September 13, 2006 9:49 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U5YUP2P0.book Page 1 Wednesday, September 13, 2006 9:49 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26480
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-15.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.1. Etiqueta do modelo
U5YUP2P0.book Page 2 Wednesday, September 13, 2006 9:49 AM

ÍNDICE REMISSIVOAAlarme antifurto (opcional) ...................... 3-9
Alavanca da embraiagem ............ 3-10, 6-15
Alavanca do travão ............................... 3-11
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-21
Amortecedor, ajuste .............................. 3-18
Armazenagem......................................... 7-4
Assento ................................................. 3-15BBagagem, prendedores da correia ....... 3-20
Bateria................................................... 6-23CCabos, verificação e lubrificação .......... 6-20
Carenagem, remoção e instalação ......... 6-6
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-13
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-15
Cor mate, cuidado................................... 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-19
Cuidados ................................................. 7-1DDescanso lateral ................................... 3-21
Descanso lateral, verificação e
lubrificação ......................................... 6-22
Detecção e resolução de problemas .... 6-32
Direcção, verificação............................. 6-23EElemento do filtro de ar ......................... 6-11
Especificações ........................................ 8-1Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-2
FFolga da corrente de transmissão ........ 6-18
Folga das válvulas ................................ 6-12
Folga do cabo do acelerador,
verificação .......................................... 6-12
Forquilha dianteira, ajuste .................... 3-16
Forquilha dianteira, verificação............. 6-22
Fusíveis, substituição ........................... 6-24IIndicadores luminosos de mudança
de direcção........................................... 3-4
Indicadores luminosos e luzes de
advertência........................................... 3-4
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-4
Informações relativas à segurança......... 1-1
Interruptor da buzina ............................ 3-10
Interruptor da luz do travão traseiro,
ajuste.................................................. 6-15
Interruptor de arranque......................... 3-10
Interruptor de farol alto/baixo.................. 3-9
Interruptor de paragem do motor.......... 3-10
Interruptor de perigo ............................. 3-10
Interruptor de ultrapassagem ................. 3-9
Interruptor do sinal de mudança de
direcção................................................ 3-9
Interruptores do guiador ......................... 3-9
Interruptor principal/bloqueio da
direcção................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-29
Lâmpada de mínimos, substituição....... 6-30
Lâmpada do farol dianteiro,
substituição ......................................... 6-26
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-29
Líquidos dos travões e da
embraiagem, mudança ....................... 6-17
Lista de verificação prévia à viagem ....... 4-2
Localizações das peças .......................... 2-1
Luz de advertência de problema no
motor..................................................... 3-4
Luz de advertência do nível de
combustível........................................... 3-4
Luz do travão/farolim traseiro................ 6-28MMudança de velocidades ........................ 5-2NNível de líquido dos travões,
verificação........................................... 6-16
Número de identificação da chave .......... 9-1
Número de identificação do veículo ........ 9-1
Números de identificação........................ 9-1OÓleo do motor e cartucho do filtro
de óleo .................................................. 6-8PPastilhas dos travões da frente e de
trás, verificação................................... 6-16
U5YUP2P0.book Page 1 Wednesday, September 13, 2006 9:49 AM
