FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
2
34
5
6
7
8
9
na correctamente.
SAU15371

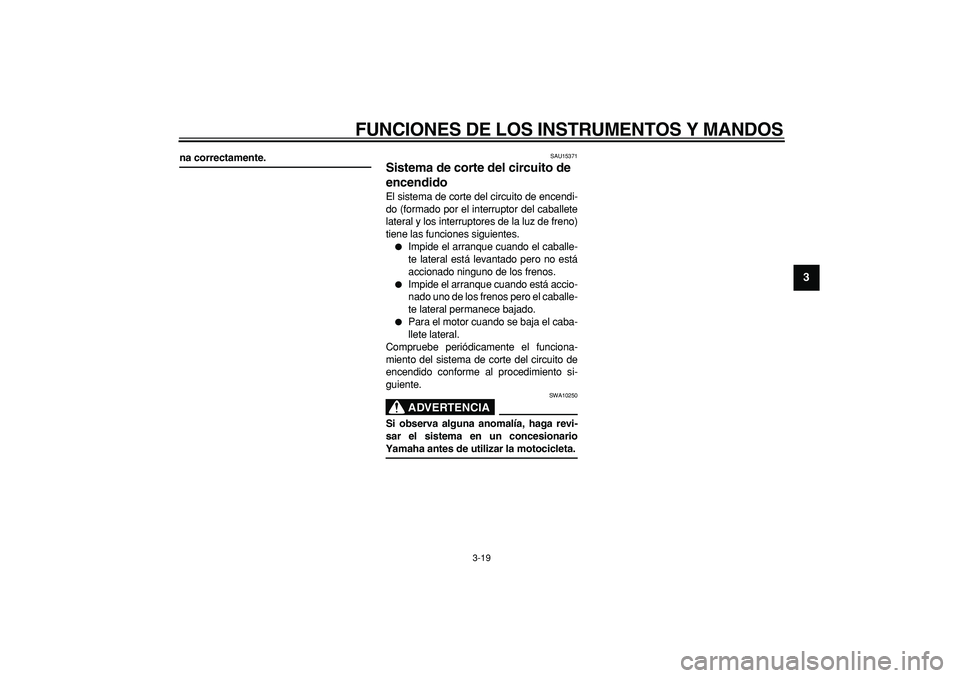

Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionario
Yamaha antes de utilizar la motocicleta.
Page 34 of 94
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
1
2
3
4
5
6
7
8
9

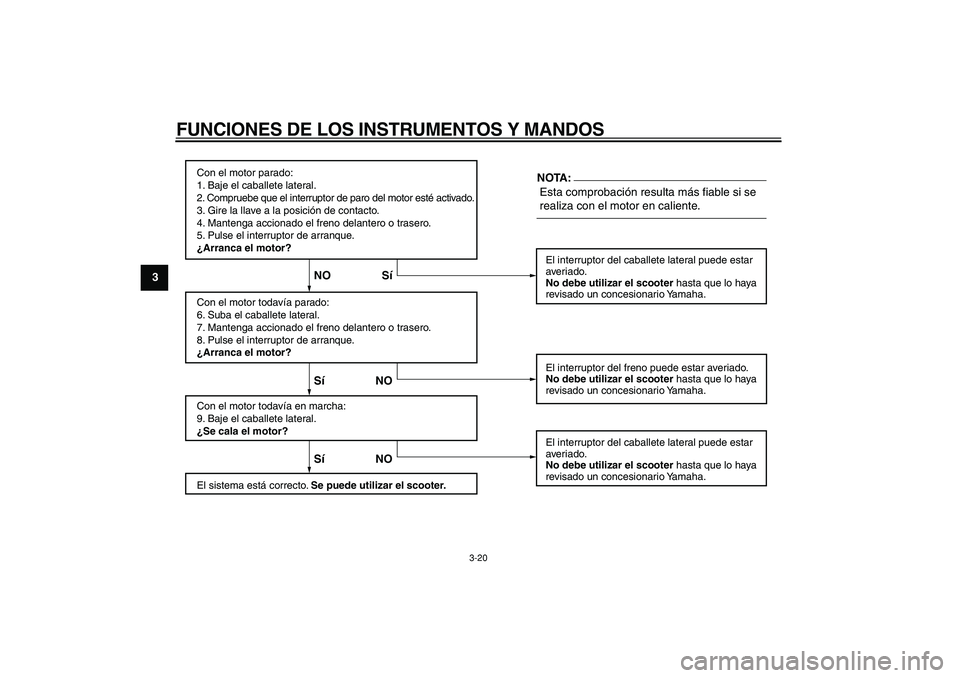

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del freno puede estar averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
SíNO SíNO NO SíNOTA:
Page 35 of 94
4-1
2
3
45
6
7
8
9

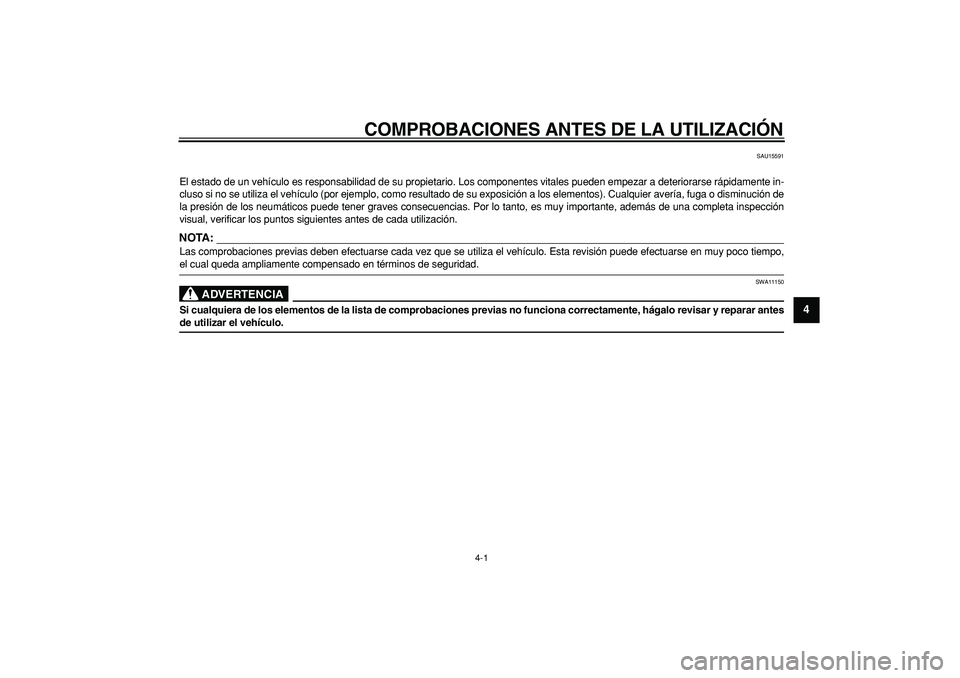

COMPROBACIONES ANTES DE LA UTILIZACIÓN
SAU15591
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,
el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antes
de utilizar el vehículo.
Page 36 of 94
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
1
2
3
4
5
6
7
8
9
SAU15605

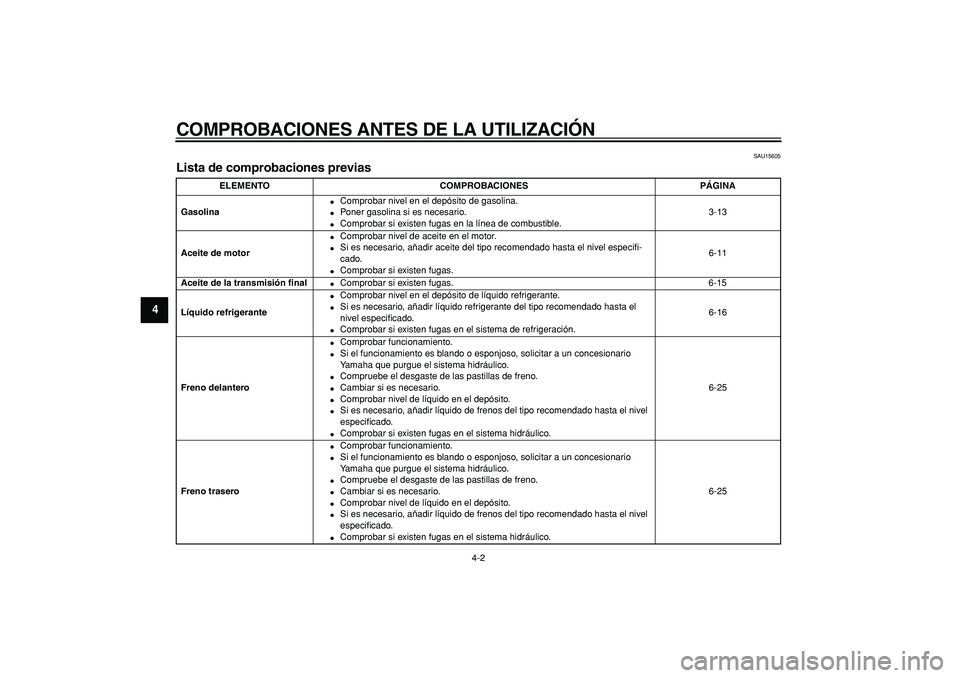

Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
Gasolina
Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-13
Aceite de motor
Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especifi-
cado.
Comprobar si existen fugas.6-11
Aceite de la transmisión final
Comprobar si existen fugas. 6-15
Líquido refrigerante
Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el
nivel especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-16
Freno delantero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-25
Freno trasero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-25
Page 37 of 94
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
2
3
45
6
7
8
9

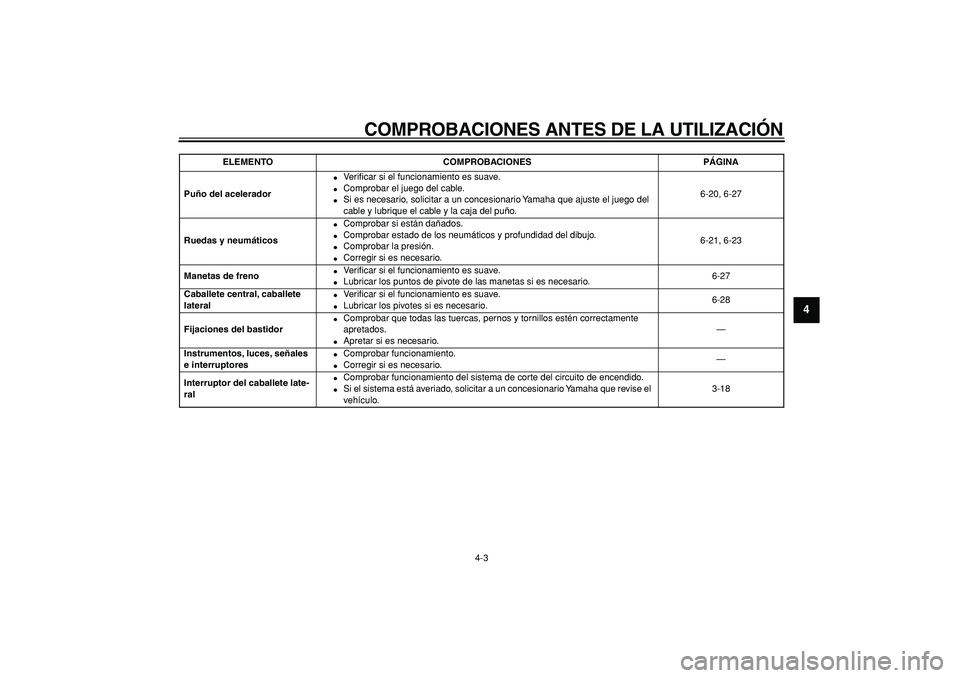

Puño del acelerador
Ve r ificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del
cable y lubrique el cable y la caja del puño.6-20, 6-27
Ruedas y neumáticos
Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-21, 6-23
Manetas de freno
Ve r ificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-27
Caballete central, caballete
lateral
Ve r ificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-28
Fijaciones del bastidor
Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores
Comprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral
Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el
vehículo.3-18
ELEMENTO COMPROBACIONES PÁGINA
Page 38 of 94
5-1
1
2
3
4
5
6
7
8
9

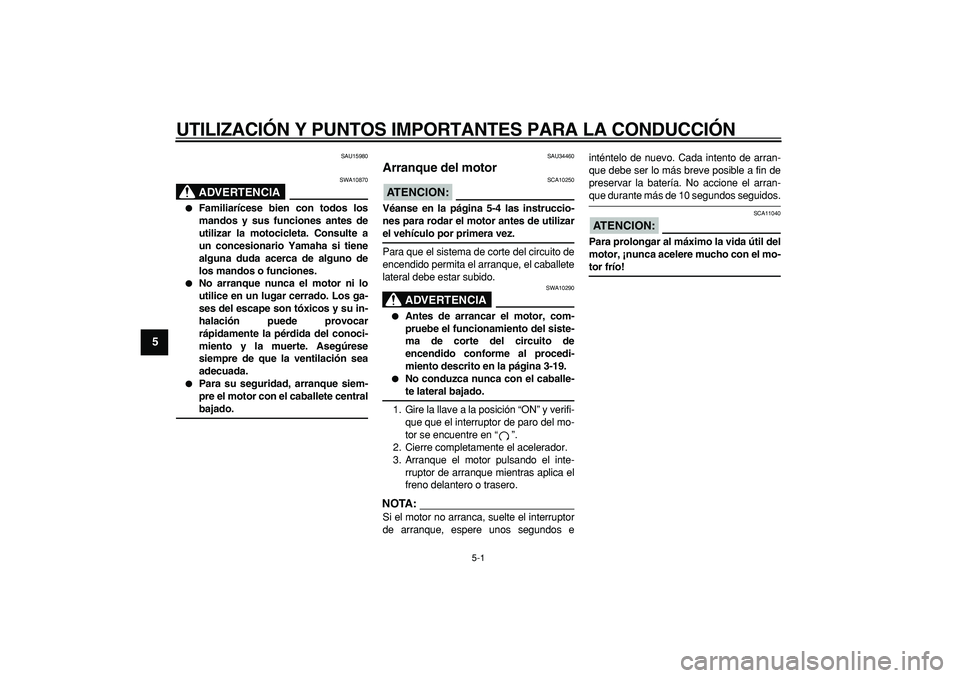

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15980
ADVERTENCIA
SWA10870
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Para su seguridad, arranque siem-
pre el motor con el caballete central
bajado.
SAU34460
Arranque del motor
ATENCION:
SCA10250
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.
Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-19.
No conduzca nunca con el caballe-
te lateral bajado.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte-
rruptor de arranque mientras aplica el
freno delantero o trasero.
NOTA:
Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos einténtelo de nuevo. Cada intento de arran-
que debe ser lo más breve posible a fin de
preservar la batería. No accione el arran-
que durante más de 10 segundos seguidos.
ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
Page 39 of 94
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
2
3
4
56
7
8
9
SAU16760

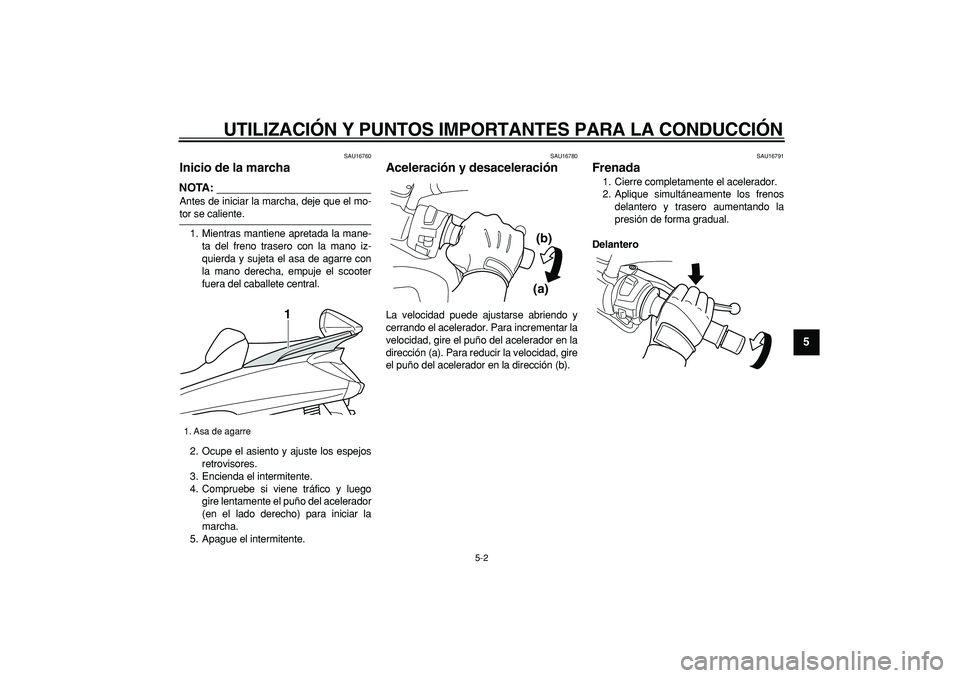

Inicio de la marcha
NOTA:
Antes de iniciar la marcha, deje que el mo-
tor se caliente.
1. Mientras mantiene apretada la mane-
ta del freno trasero con la mano iz-
quierda y sujeta el asa de agarre con
la mano derecha, empuje el scooter
fuera del caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Encienda el intermitente.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague el intermitente.
SAU16780
Aceleración y desaceleración
La velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU16791
Frenada
1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
Delantero
1. Asa de agarre
1
(a)(b)
Page 40 of 94
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
1
2
3
4
5
6
7
8
9

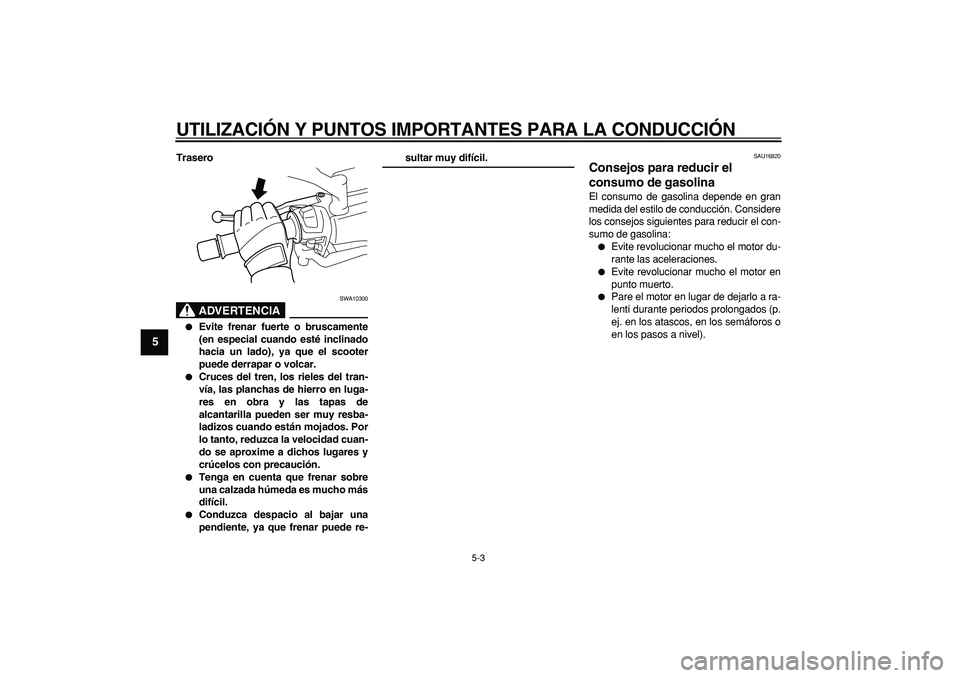

Trasero
ADVERTENCIA
SWA10300
Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.
Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.
Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.
Conduzca despacio al bajar una
pendiente, ya que frenar puede re-
sultar muy difícil.
SAU16820
Consejos para reducir el
consumo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Evite revolucionar mucho el motor en
punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
