MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
2
3
4
5
67
8
9

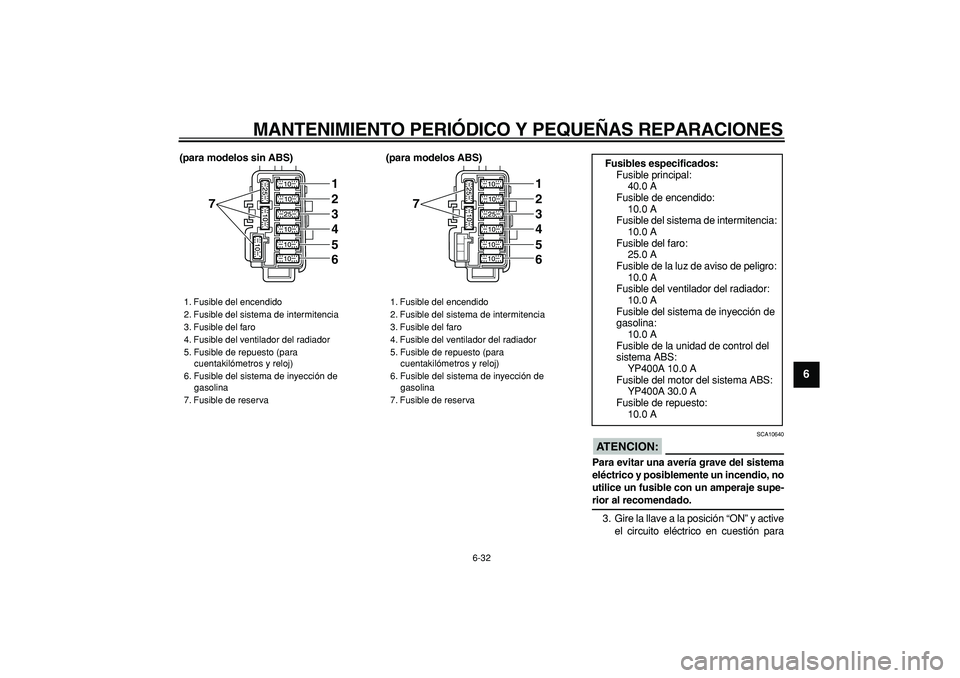

(para modelos sin ABS) (para modelos ABS)
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible del faro
4. Fusible del ventilador del radiador
5. Fusible de repuesto (para
cuentakilómetros y reloj)
6. Fusible del sistema de inyección de
gasolina
7. Fusible de reserva
7
123456

1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible del faro
4. Fusible del ventilador del radiador
5. Fusible de repuesto (para
cuentakilómetros y reloj)
6. Fusible del sistema de inyección de
gasolina
7. Fusible de reserva
7
123456

Fusibles especificados:
Fusible principal:
40.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del faro:
25.0 A
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del ventilador del radiador:
10.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS:
YP400A 10.0 A
Fusible del motor del sistema ABS:
YP400A 30.0 A
Fusible de repuesto:
10.0 A

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
1
2
3
4
5
6
7
8
9

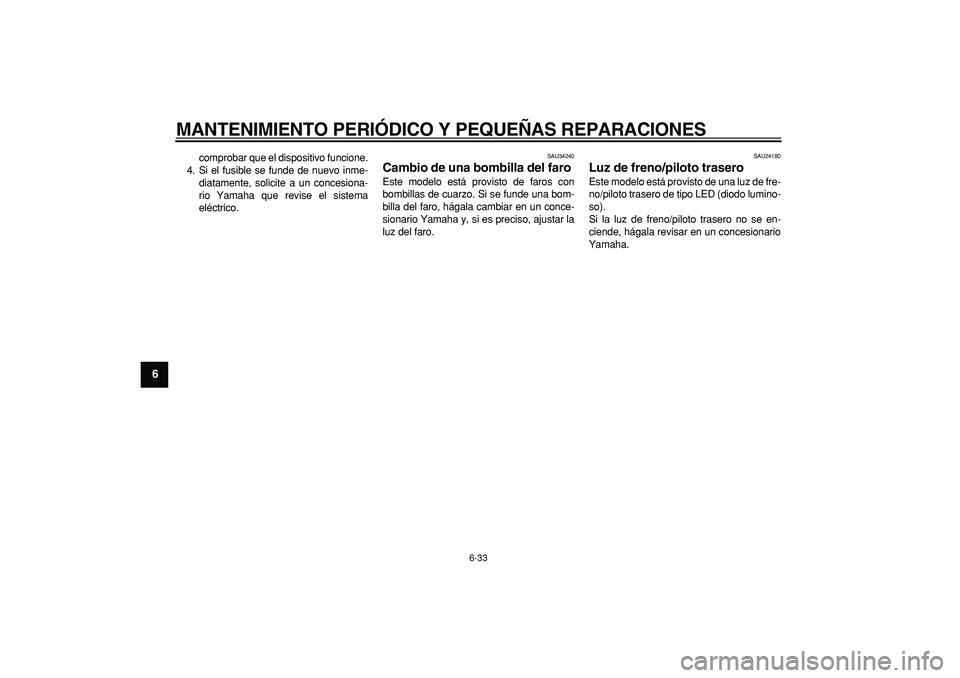

comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU34240
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, hágala cambiar en un conce-
sionario Yamaha y, si es preciso, ajustar la
luz del faro.
SAU24180
Luz de freno/piloto trasero
Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
2
3
4
5
67
8
9

SAU36122

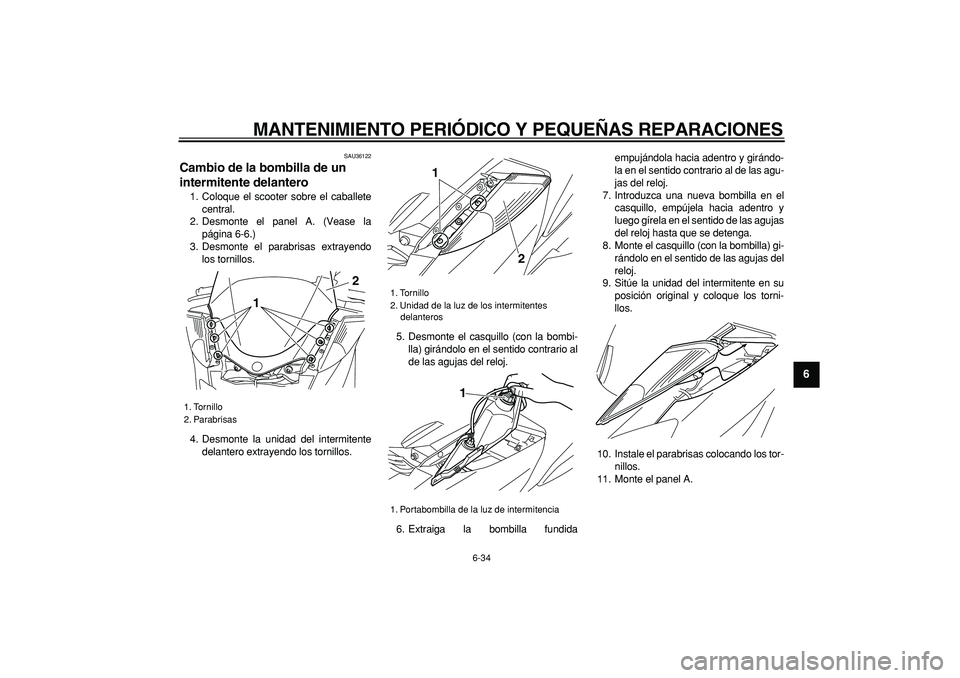

Cambio de la bombilla de un
intermitente delantero
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
página 6-6.)
3. Desmonte el parabrisas extrayendo
los tornillos.
4. Desmonte la unidad del intermitente
delantero extrayendo los tornillos.5. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
6. Extraiga la bombilla fundidaempujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
7. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
8. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
9. Sitúe la unidad del intermitente en su
posición original y coloque los torni-
llos.
10. Instale el parabrisas colocando los tor-
nillos.
11. Monte el panel A.
1. Tornillo
2. Parabrisas
1
2

1. Tornillo
2. Unidad de la luz de los intermitentes
delanteros
1. Portabombilla de la luz de intermitencia
1
2
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
1
2
3
4
5
6
7
8
9

SAU34260

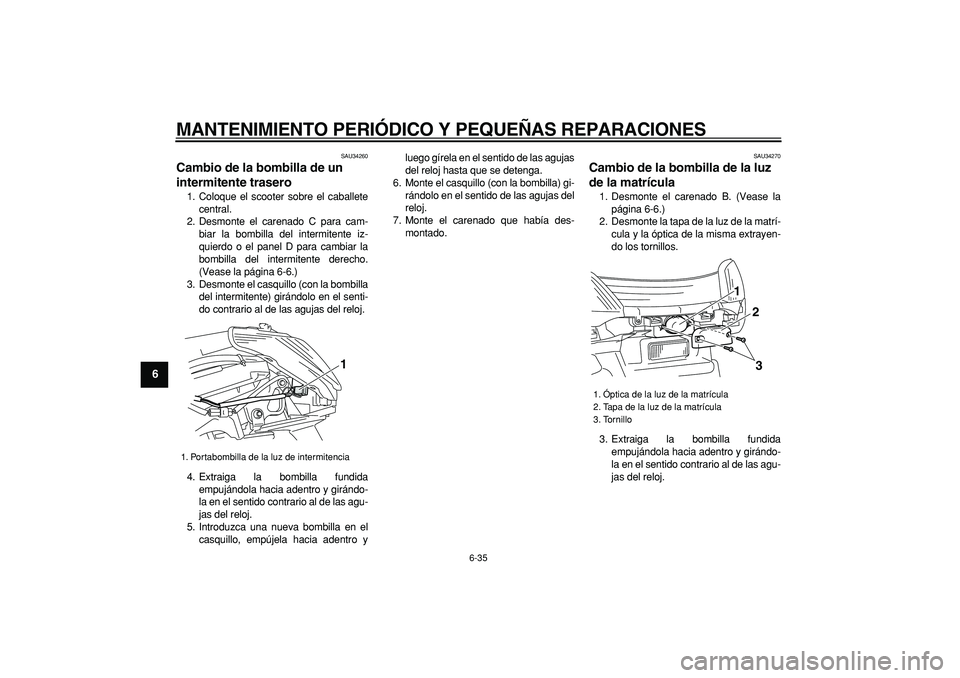

Cambio de la bombilla de un
intermitente trasero
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el carenado C para cam-
biar la bombilla del intermitente iz-
quierdo o el panel D para cambiar la
bombilla del intermitente derecho.
(Vease la página 6-6.)
3. Desmonte el casquillo (con la bombilla
del intermitente) girándolo en el senti-
do contrario al de las agujas del reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro yluego gírela en el sentido de las agujas
del reloj hasta que se detenga.
6. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
7. Monte el carenado que había des-
montado.
SAU34270
Cambio de la bombilla de la luz
de la matrícula
1. Desmonte el carenado B. (Vease la
página 6-6.)
2. Desmonte la tapa de la luz de la matrí-
cula y la óptica de la misma extrayen-
do los tornillos.
3. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
1. Portabombilla de la luz de intermitencia
1

1. Óptica de la luz de la matrícula
2. Tapa de la luz de la matrícula
3. Tornillo
1
23

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
2
3
4
5
67
8
9

4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte la óptica de la luz de la matrícu-
la y la tapa de la misma colocando los
tornillos.
6. Monte el carenado.
SAU42800

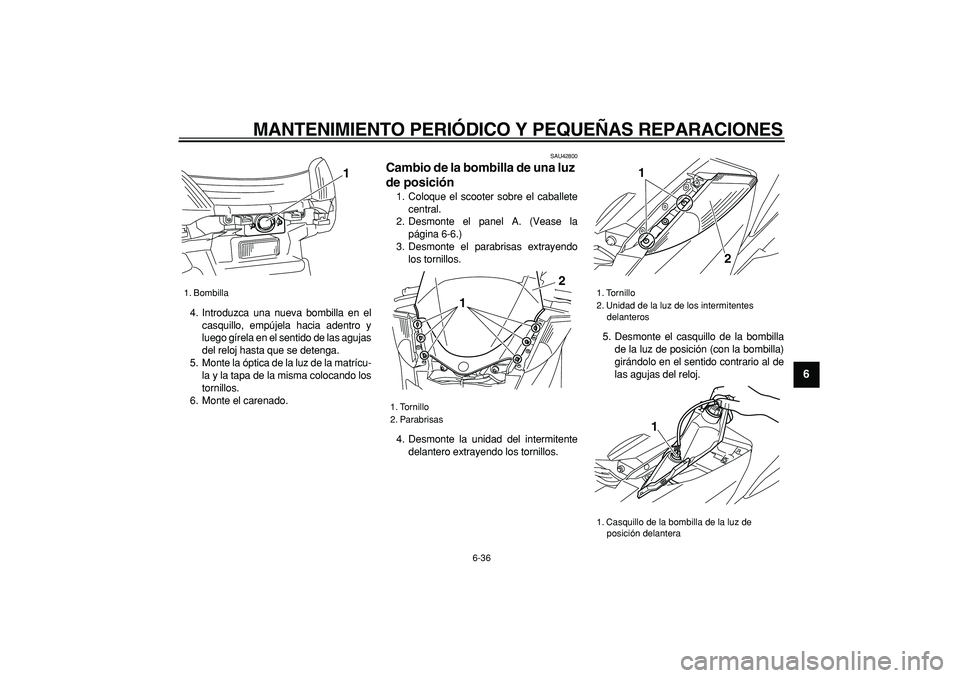

Cambio de la bombilla de una luz
de posición
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
página 6-6.)
3. Desmonte el parabrisas extrayendo
los tornillos.
4. Desmonte la unidad del intermitente
delantero extrayendo los tornillos.5. Desmonte el casquillo de la bombilla
de la luz de posición (con la bombilla)
girándolo en el sentido contrario al de
las agujas del reloj.
1. Bombilla
1

1. Tornillo
2. Parabrisas1
2

1. Tornillo
2. Unidad de la luz de los intermitentes
delanteros
1. Casquillo de la bombilla de la luz de
posición delantera
1
2
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
1
2
3
4
5
6
7
8
9

6. Extraiga la bombilla fundida tirando de
ella.
7. Introduzca una nueva bombilla en el
casquillo.
8. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
9. Sitúe la unidad del intermitente en su
posición original y coloque los torni-
llos.
10. Instale el parabrisas colocando los tor-
nillos.
11. Monte el panel A.
SAU25880

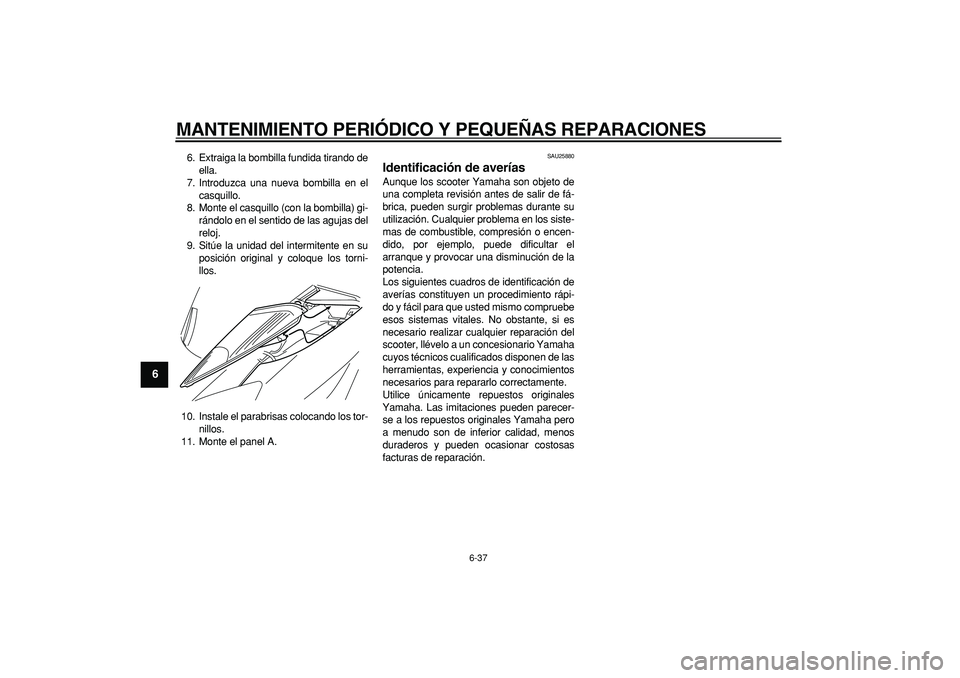

Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
2
3
4
5
67
8
9

SAU42700

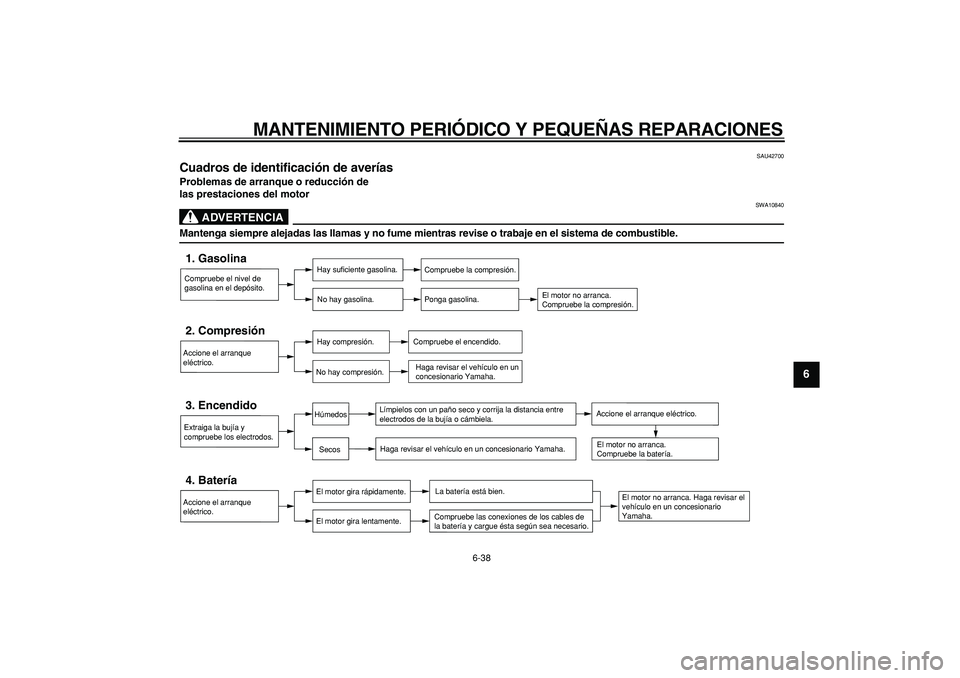

Cuadros de identificación de averías
Problemas de arranque o reducción de
las prestaciones del motor
ADVERTENCIA

SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-39
1
2
3
4
5
6
7
8
9

Sobrecalentamiento del motor
ADVERTENCIA

SWAT1040

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido con-
trario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido,
presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTA:

Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
