2007 YAMAHA MAJESTY 400 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
2
3
4
5
67
8
9

DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU34192
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:


Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Trek de rechter voetplaatmat omhoog
zoals getoond.3. Verwijder de afdekkap over het koel-
vloeistofreservoir door de schroef los
te halen.
4. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:

Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
5. Als de koelvloeistof bij of beneden de
merkstreep voor minimumniveau
staat, open dan de dop van het koel-
vloeistofreservoir, vul koelvloeistof bij
tot de merkstreep voor maximumni-
veau en sluit de dop van het koelvloei-
stofreservoir weer.
1. Voetplaatmat rechterzijde
1. Schroef
2. Kap koelvloeistofreservoir
1
1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
1
2
3
4
5
6
7
8
9
LET OP:

DCA10471

Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.

Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-schermd tegen vorst en corrosie.

Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectief
zijn.
WAARSCHUWING

DWA10380
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet is.
6. Monteer het koelvloeistofreservoir
door de schroef aan te brengen.
7. Plaats de voetplaatmat aan de rech-
terzijde in de oorspronkelijke positie.
OPMERKING:


De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.

Als de motor oververhit raakt, staan op
pagina 6-38 nadere instructies ver-
meld.
DAU34204
Luchtfilterelementen,
aftapslangen en
luchtfilterelement in
V-snaarbehuizing
De luchtfilterelementen en het luchtfilterele-
ment in de V-snaarbehuizing moeten wor-
den gereinigd volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema. Reinig alle luchtfilterele-
menten vaker als u in zeer stoffige of
vochtige gebieden rijdt.
Luchtfilterelementen vervangen
1. Zet de scooter op de middenbok.
OPMERKING:

Werk als volgt bij beide luchtfilterelemen-
ten.
2. Verwijder het deksel van het luchtfilter-
huis door de rubber dop en de schroe-
ven te verwijderen.
1. Merkstreep minimumniveau
2. Merkstreep maximumniveau
3. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.32 L (0.34 US qt) (0.28 Imp.qt)
1
2
3

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
2
3
4
5
67
8
9

Links
Rechts
3. Trek het luchtfilterelement los.
Links
Rechts
4. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
6. Breng de rubber dop aan.
LET OP:

DCA12922

Controleer of beide luchtfilterele-
menten correct in de behuizingen
zijn aangebracht.

Vervang beide filterelementen altijd
tegelijkertijd om slechte prestaties
of beschadiging van de motor te
voorkomen.

Laat de motor nooit draaien terwijl
de luchtfilterelementen afwezig
zijn, dat kan leiden tot overmatige
slijtage bij de zuiger(s) en/of de ci-
linder(s).
Reinigen van de luchtfilteraftapslangen
1. Controleer of zich in de aftapslang aan
de onderzijde van beide luchtfilterhui-
zen water of vuil heeft verzameld.
1. Schroef
2. Luchtfilterdeksel
3. Rubber dop
1. Schroef
2. Luchtfilterdeksel
3. Rubber dop
1
21
13
3
1
1
23

1. Luchtfilterelement
1. Luchtfilterelement
1
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

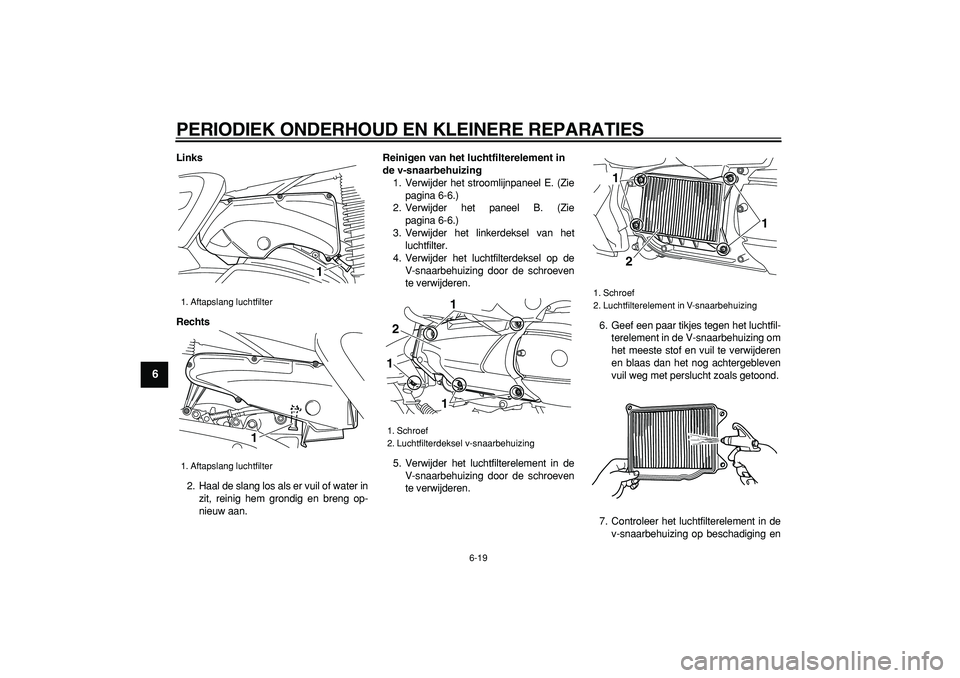

6-19
1
2
3
4
5
6
7
8
9

Links
Rechts
2. Haal de slang los als er vuil of water in
zit, reinig hem grondig en breng op-
nieuw aan.
Reinigen van het luchtfilterelement in
de v-snaarbehuizing
1. Verwijder het stroomlijnpaneel E. (Zie
pagina 6-6.)
2. Verwijder het paneel B. (Zie
pagina 6-6.)
3. Verwijder het linkerdeksel van het
luchtfilter.
4. Verwijder het luchtfilterdeksel op de
V-snaarbehuizing door de schroeven
te verwijderen.
5. Verwijder het luchtfilterelement in de
V-snaarbehuizing door de schroeven
te verwijderen.6. Geef een paar tikjes tegen het luchtfil-
terelement in de V-snaarbehuizing om
het meeste stof en vuil te verwijderen
en blaas dan het nog achtergebleven
vuil weg met perslucht zoals getoond.
7. Controleer het luchtfilterelement in de
v-snaarbehuizing op beschadiging en
1. Aftapslang luchtfilter
1. Aftapslang luchtfilter
1
1

1. Schroef
2. Luchtfilterdeksel v-snaarbehuizing
2
111

1. Schroef
2. Luchtfilterelement in V-snaarbehuizing
2
1 1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
2
3
4
5
67
8
9

vervang indien dat nodig is.
8. Monteer het luchtfilterelement in de
V-snaarbehuizing door de schroeven
aan te brengen.
9. Monteer het luchtfilterdeksel van de
V-snaarbehuizing door de schroeven
aan te brengen.
LET OP:

DCA12940
Zorg ervoor dat het V-snaar filterelement
correct in de behuizing is geplaatst.
10. Monteer het linkerdeksel van het lucht-
filter.
11. Monteer het paneel.
12. Breng het stroomlijnpaneel aan.
DAU21381
Controleren van de vrije slag
gaskabel
De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
1. Vrije slag gaskabel1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
1
2
3
4
5
6
7
8
9

DAU21871
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw machine.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING

DWA10500

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING

DWA14660
De aanwezigheid van bagage is van gro-
te invloed op het weggedrag, de rem- en
rij-eigenschappen en de veiligheid van
uw machine. Neem daarom de volgende
voorzorgsmaatregelen in acht.

DE MACHINE NOOIT OVERBELA-
DEN! Rijden met een overbeladen
machine kan leiden tot beschadi-
ging van de banden, controleverlies
of ernstig letsel. Zorg dat het totale
gewicht van de bestuurder, de pas-sagier, de bagage en de gemonteer-
de accessoires nooit het
voorgeschreven maximumlaadge-
wicht voor de machine overschrijdt.

Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.

Bevestig de zwaarste spullen op
veilige wijze dichtbij het midden
van de machine en verdeel het ge-
wicht over beide zijden.

Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.

Controleer vóór iedere rit de condi-
tie en spanning van de banden.
Inspectie van banden Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
YP400 90–189 kg (198–417 lb)
YP400A 90–185 kg (198–408 lb):
Voor:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Maximale belasting*:
YP400 189 kg (417 lb)
YP400A 185 kg (408 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
12

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
2
3
4
5
67
8
9

Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:

De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless banden.
WAARSCHUWING

DWA10470

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
DAU21992
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw machine.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat ingeval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een wiel of
band moet het wiel worden uitgebalan-
ceerd. Een niet uitgebalanceerd wiel
zal mogelijk slecht functioneren, of kan
een slechte wegligging en een verkor-
te levensduur van de banden tot ge-
volg hebben.

Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.

Draai na reparatie of vervanging van
de achterband de ventielmoer en de
borgmoer vast met het voorgeschre-
ven aanhaalmoment.
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
Voorband:
Maat:
120/80-14M/C 58S
Fabrikant/model:
IRC/MB67
DUNLOP/D305FL
Achterband:
Maat:
150/70-13M/C 64S
Fabrikant/model:
IRC/MB67
DUNLOP/D305L

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
1
2
3
4
5
6
7
8
9

DAU33453
Vrije slag voor- en
achterremhendel
Voor
Achter
Aan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING

DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Ventielmoer
2. Ventielborgmoer
Aanhaalmomenten:
Ventielmoer:
2.0 Nm (0.2 m·kgf, 1.4 ft·lbf)
Borgmoer ventiel:
3.0 Nm (0.3 m·kgf, 2.2 ft·lbf)
1
2
