CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7

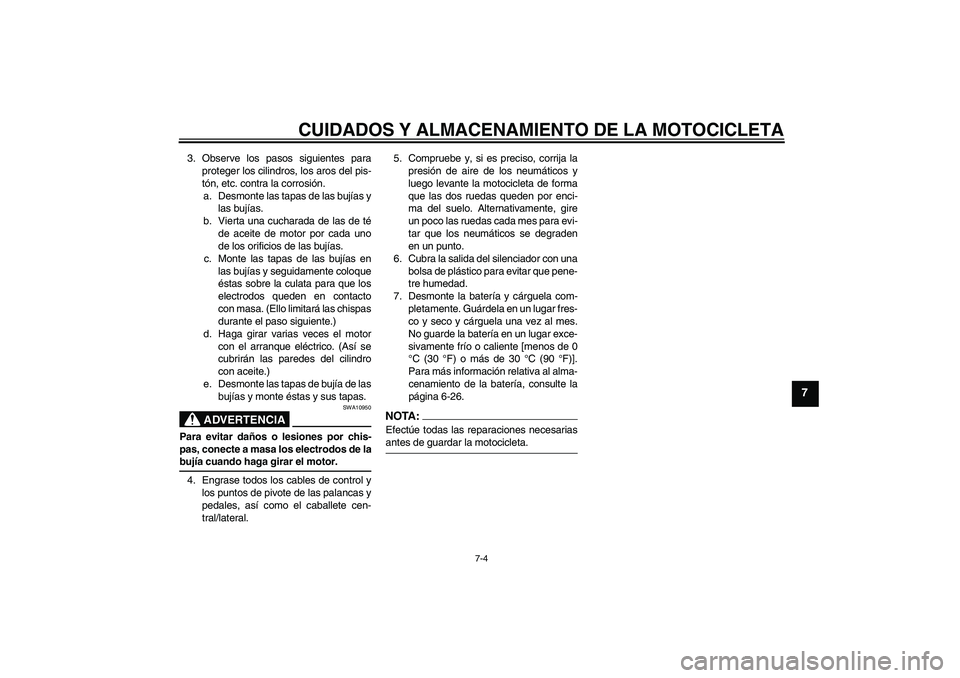

3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
éstas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite.)
e. Desmonte las tapas de bujía de las
bujías y monte éstas y sus tapas.
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante la motocicleta de forma
que las dos ruedas queden por enci-
ma del suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-26.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
U2D1S1S0.book Page 4 Thursday, September 7, 2006 1:37 PM

ESPECIFICACIONES
8-1
8

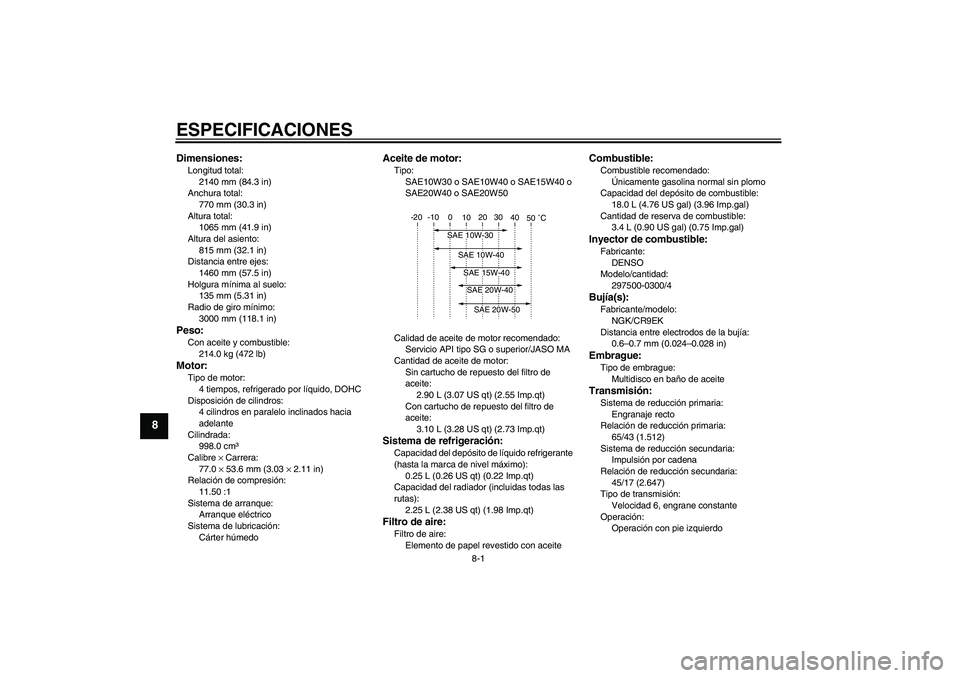

Dimensiones:Longitud total:
2140 mm (84.3 in)
Anchura total:
770 mm (30.3 in)
Altura total:
1065 mm (41.9 in)
Altura del asiento:
815 mm (32.1 in)
Distancia entre ejes:
1460 mm (57.5 in)
Holgura mínima al suelo:
135 mm (5.31 in)
Radio de giro mínimo:
3000 mm (118.1 in)Peso:Con aceite y combustible:
214.0 kg (472 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
998.0 cm³
Calibre × Carrera:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relación de compresión:
11.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
3.10 L (3.28 US qt) (2.73 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.25 L (2.38 US qt) (1.98 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceite
Combustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal) (0.75 Imp.gal)Inyector de combustible:Fabricante:
DENSO
Modelo/cantidad:
297500-0300/4Bujía(s):Fabricante/modelo:
NGK/CR9EK
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
65/43 (1.512)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
45/17 (2.647)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U2D1S1S0.book Page 1 Thursday, September 7, 2006 1:37 PM

ESPECIFICACIONES
8-2
8

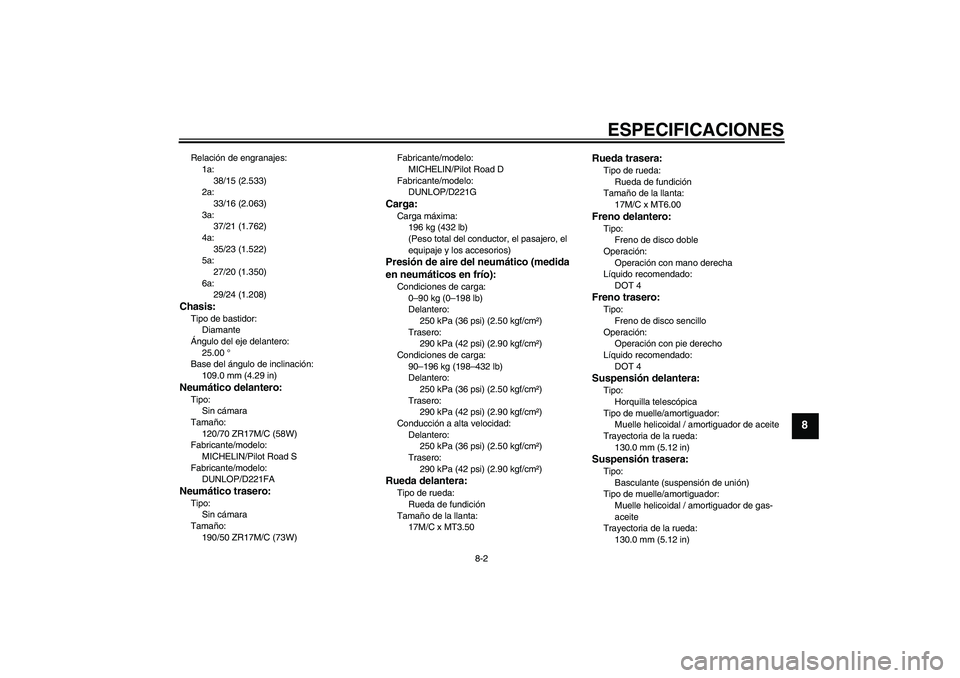

Relación de engranajes:
1a:
38/15 (2.533)
2a:
33/16 (2.063)
3a:
37/21 (1.762)
4a:
35/23 (1.522)
5a:
27/20 (1.350)
6a:
29/24 (1.208)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
109.0 mm (4.29 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/Pilot Road S
Fabricante/modelo:
DUNLOP/D221FANeumático trasero:Tipo:
Sin cámara
Tamaño:
190/50 ZR17M/C (73W)Fabricante/modelo:
MICHELIN/Pilot Road D
Fabricante/modelo:
DUNLOP/D221G
Carga:Carga máxima:
196 kg (432 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Condiciones de carga:
90–196 kg (198–432 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)
U2D1S1S0.book Page 2 Thursday, September 7, 2006 1:37 PM

ESPECIFICACIONES
8-3
8

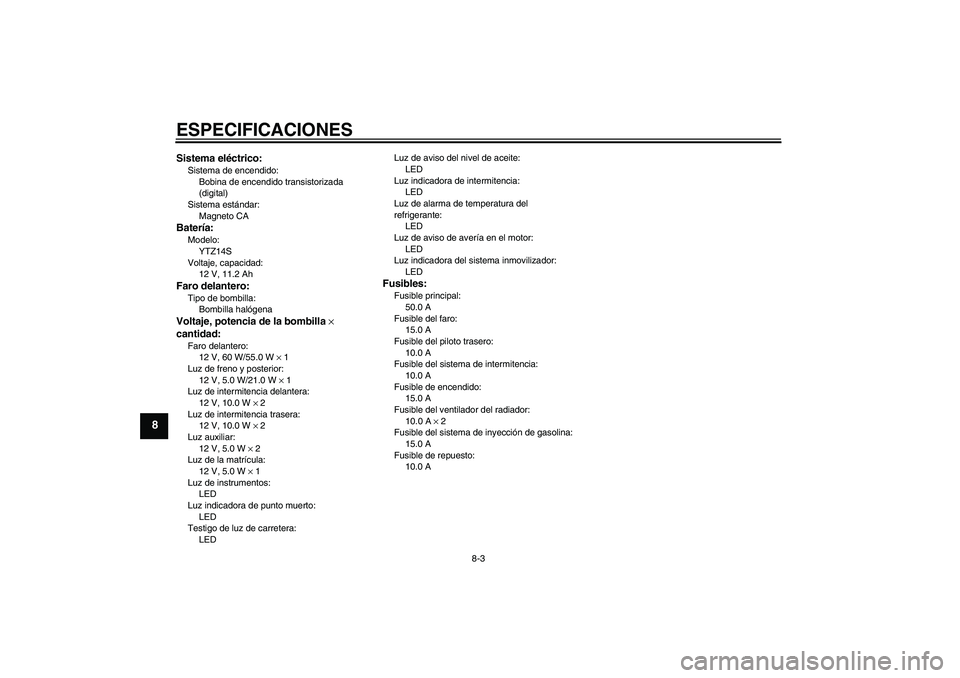

Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LEDLuz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
10.0 A × 2
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
10.0 A
U2D1S1S0.book Page 3 Thursday, September 7, 2006 1:37 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

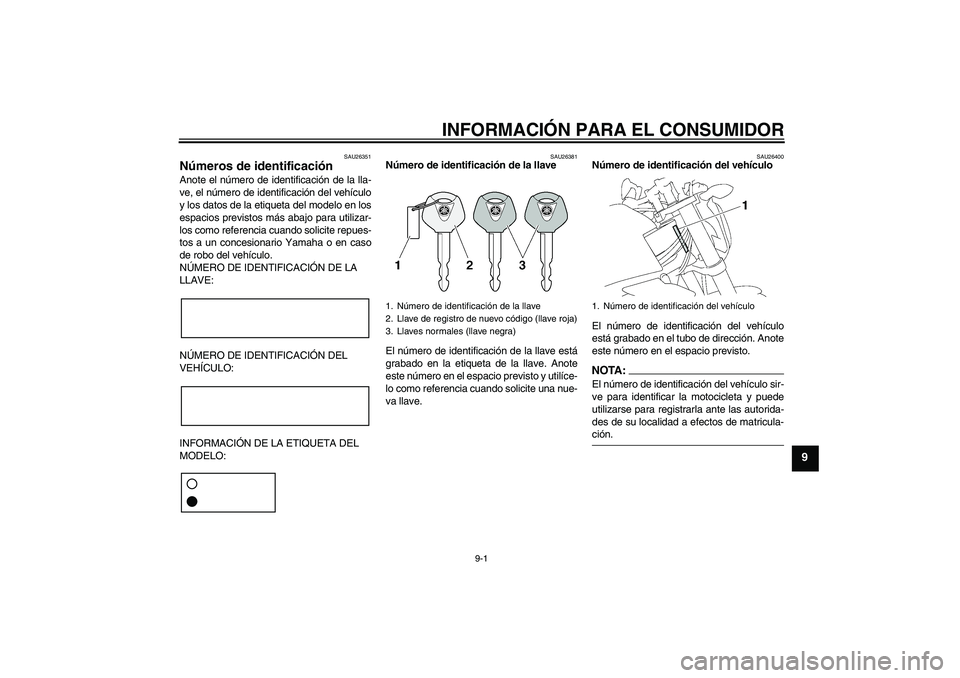

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U2D1S1S0.book Page 1 Thursday, September 7, 2006 1:37 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470

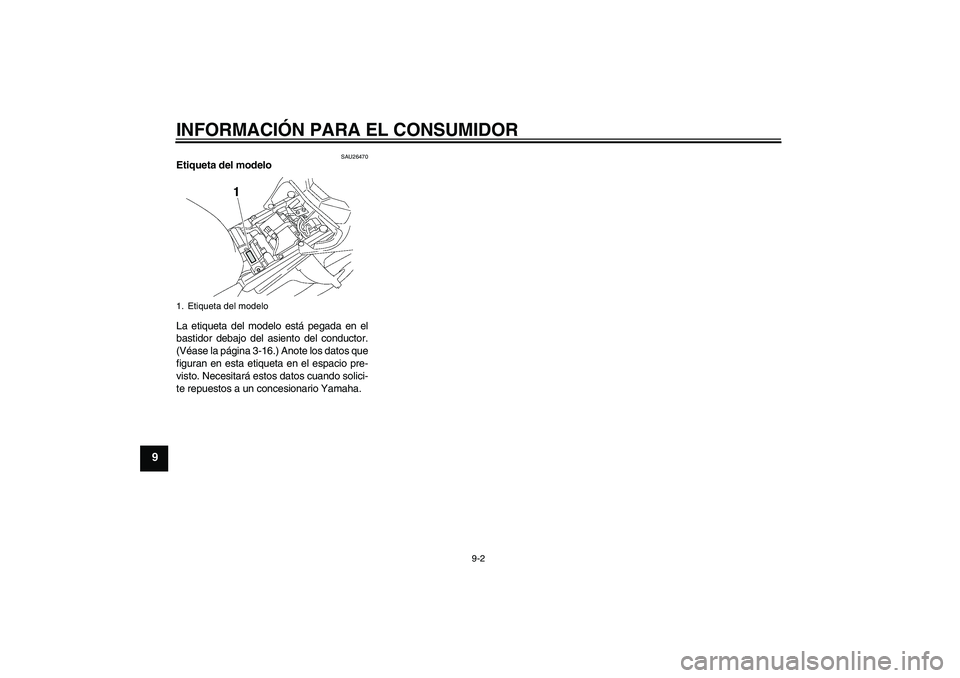

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-16.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modeloU2D1S1S0.book Page 2 Thursday, September 7, 2006 1:37 PM

INDEX
AAceite del motor y cartucho del filtro de
aceite .................................................... 6-7
Alarma antirrobo (opcional) .................. 3-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-33
Arranque del motor ................................. 5-1
Asientos ................................................ 3-16BBatería .................................................. 6-26
Bombilla de la luz de freno/piloto
trasero, cambio................................... 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-31
Bombilla del faro, cambio ..................... 6-29
Bombilla del intermitente, cambio......... 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-32
Bujías, comprobación ............................. 6-6CCaballete lateral.................................... 3-23
Caballete lateral, comprobación y
engrase .............................................. 6-25
Cables, comprobación y engrase ......... 6-23
Cadena de transmisión, limpieza y
engrase .............................................. 6-22
Cambio ................................................... 5-2
Catalizador ........................................... 3-16
Cojinetes de las ruedas,
comprobación ..................................... 6-26
Color mate, precaución .......................... 7-1
Compartimento porta objetos ............... 3-18
Conjunto amortiguador, ajuste ............. 3-20Conmutador de la luz de
cruce/carretera .................................... 3-12
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de mantenimiento y engrase
periódicos.............................................. 6-2
Cuadros de identificación de averías .... 6-37
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-26EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio.............................6-11

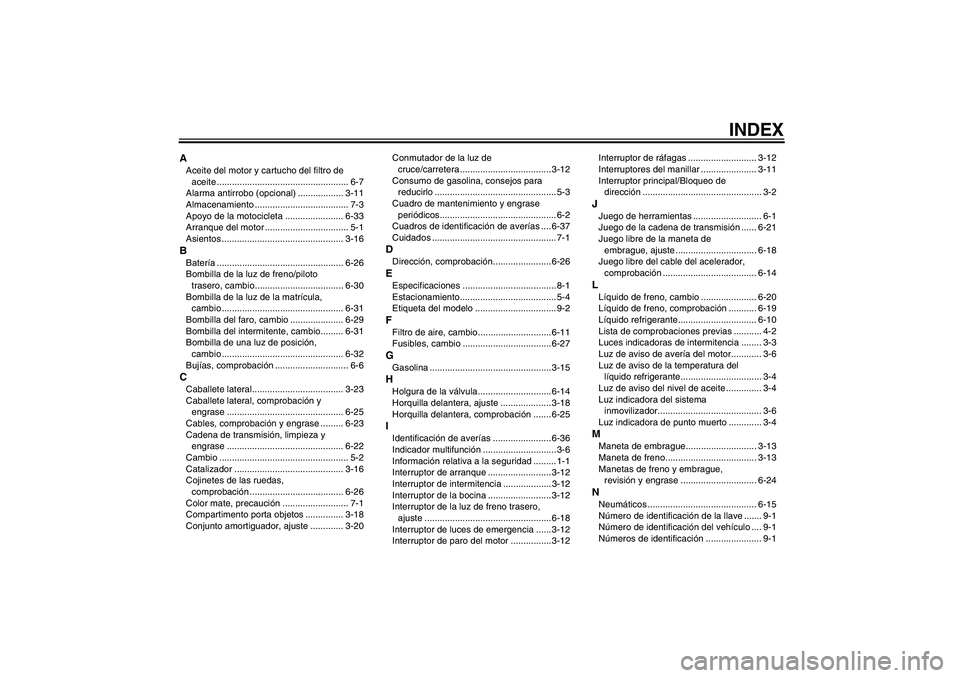

Fusibles, cambio ...................................6-27GGasolina ................................................3-15HHolgura de la válvula.............................6-14
Horquilla delantera, ajuste .................... 3-18
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-36
Indicador multifunción .............................3-6
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-12
Interruptor de intermitencia ................... 3-12
Interruptor de la bocina ......................... 3-12
Interruptor de la luz de freno trasero,
ajuste ..................................................6-18
Interruptor de luces de emergencia ...... 3-12
Interruptor de paro del motor ................ 3-12Interruptor de ráfagas ........................... 3-12
Interruptores del manillar ...................... 3-11
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-21
Juego libre de la maneta de
embrague, ajuste ................................ 6-18
Juego libre del cable del acelerador,
comprobación ..................................... 6-14LLíquido de freno, cambio ...................... 6-20
Líquido de freno, comprobación ........... 6-19
Líquido refrigerante............................... 6-10
Lista de comprobaciones previas ........... 4-2
Luces indicadoras de intermitencia ........ 3-3
Luz de aviso de avería del motor............ 3-6
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MManeta de embrague............................ 3-13
Maneta de freno.................................... 3-13
Manetas de freno y embrague,
revisión y engrase .............................. 6-24NNeumáticos ........................................... 6-15
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1
U2D1S1S0.book Page 1 Thursday, September 7, 2006 1:37 PM

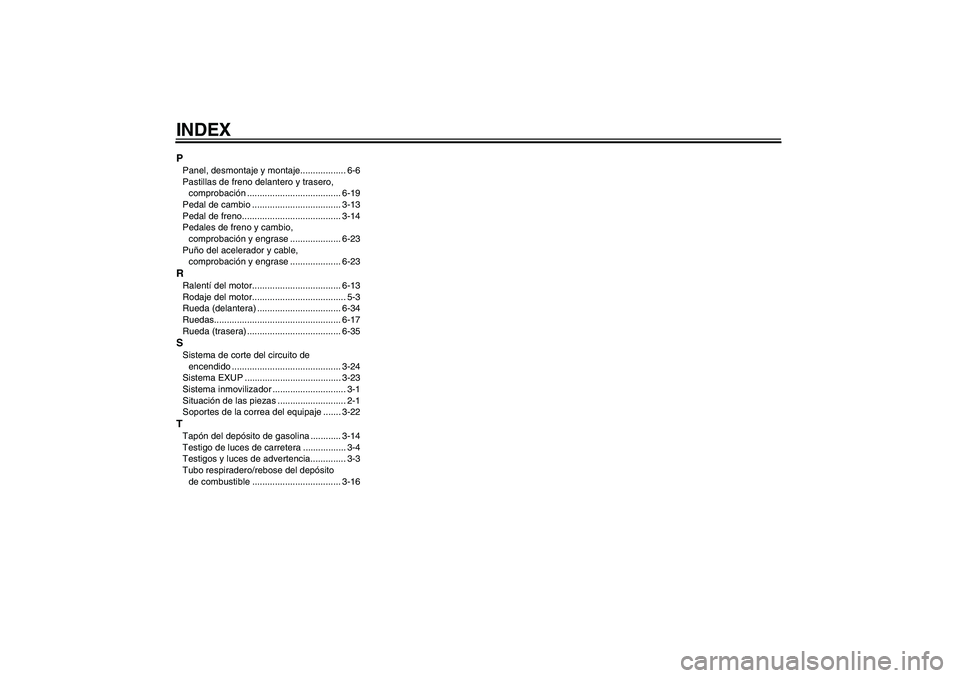

INDEXPPanel, desmontaje y montaje.................. 6-6
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-19
Pedal de cambio ................................... 3-13
Pedal de freno....................................... 3-14
Pedales de freno y cambio,
comprobación y engrase .................... 6-23
Puño del acelerador y cable,
comprobación y engrase .................... 6-23RRalentí del motor................................... 6-13
Rodaje del motor..................................... 5-3
Rueda (delantera) ................................. 6-34
Ruedas.................................................. 6-17
Rueda (trasera) ..................................... 6-35SSistema de corte del circuito de
encendido ........................................... 3-24
Sistema EXUP ...................................... 3-23
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-22TTapón del depósito de gasolina ............ 3-14
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-16
U2D1S1S0.book Page 2 Thursday, September 7, 2006 1:37 PM
