2007 YAMAHA FZ1-N Manuale de Empleo (in Spanish)

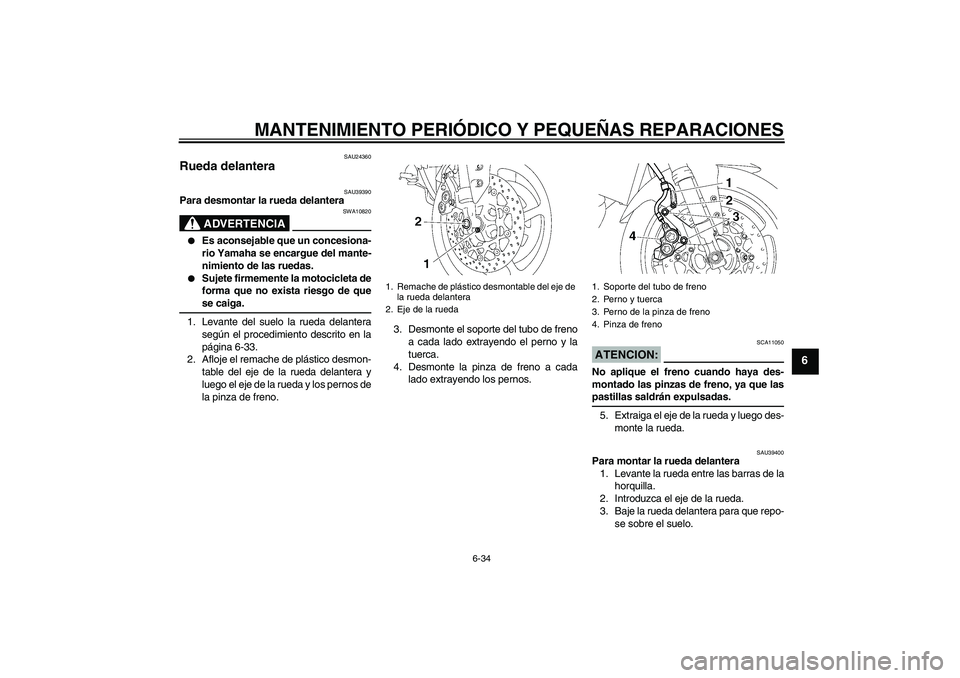

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
SAU24360
Rueda delantera
SAU39390
Para desmontar la rueda delantera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Levante del suelo la rueda delantera
según el procedimiento descrito en la
página 6-33.
2. Afloje el remache de plástico desmon-
table del eje de la rueda delantera y
luego el eje de la rueda y los pernos de
la pinza de freno.3. Desmonte el soporte del tubo de freno
a cada lado extrayendo el perno y la
tuerca.
4. Desmonte la pinza de freno a cada
lado extrayendo los pernos.
ATENCION:
SCA11050
No aplique el freno cuando haya des-
montado las pinzas de freno, ya que laspastillas saldrán expulsadas.
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
SAU39400
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Introduzca el eje de la rueda.
3. Baje la rueda delantera para que repo-
se sobre el suelo.
1. Remache de plástico desmontable del eje de
la rueda delantera
2. Eje de la rueda
1. Soporte del tubo de freno
2. Perno y tuerca
3. Perno de la pinza de freno
4. Pinza de freno
U2D1S1S0.book Page 34 Thursday, September 7, 2006 1:37 PM

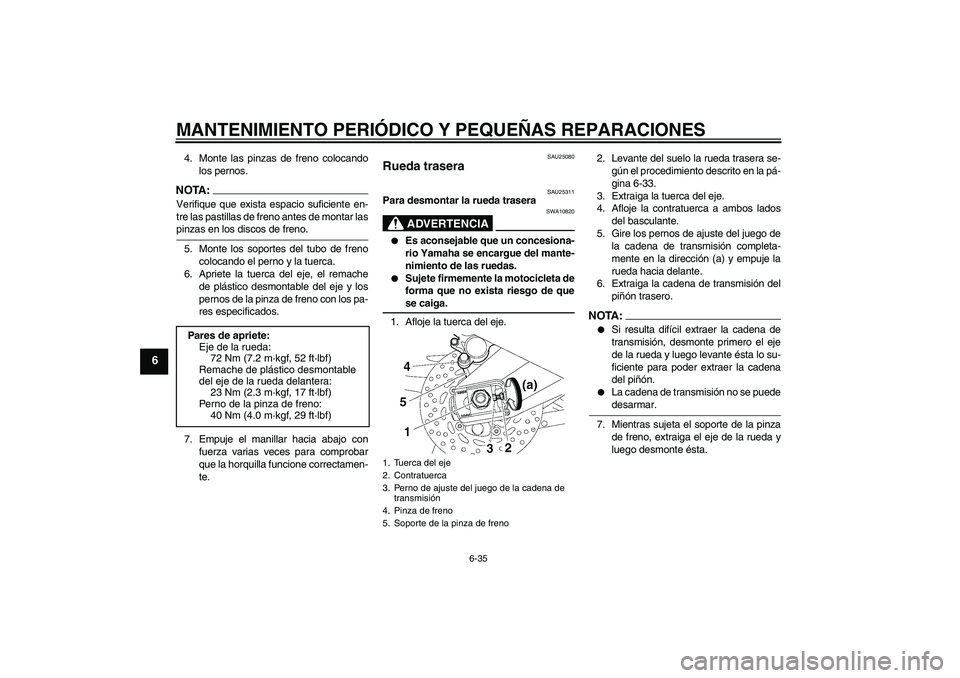

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6
4. Monte las pinzas de freno colocando
los pernos.NOTA:Verifique que exista espacio suficiente en-
tre las pastillas de freno antes de montar laspinzas en los discos de freno.
5. Monte los soportes del tubo de freno
colocando el perno y la tuerca.
6. Apriete la tuerca del eje, el remache
de plástico desmontable del eje y los
pernos de la pinza de freno con los pa-
res especificados.
7. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
SAU25080
Rueda trasera
SAU25311
Para desmontar la rueda trasera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Afloje la tuerca del eje.2. Levante del suelo la rueda trasera se-
gún el procedimiento descrito en la pá-
gina 6-33.
3. Extraiga la tuerca del eje.
4. Afloje la contratuerca a ambos lados
del basculante.
5. Gire los pernos de ajuste del juego de
la cadena de transmisión completa-
mente en la dirección (a) y empuje la
rueda hacia delante.
6. Extraiga la cadena de transmisión del
piñón trasero.
NOTA:

Si resulta difícil extraer la cadena de
transmisión, desmonte primero el eje
de la rueda y luego levante ésta lo su-
ficiente para poder extraer la cadena
del piñón.


La cadena de transmisión no se puededesarmar.
7. Mientras sujeta el soporte de la pinza
de freno, extraiga el eje de la rueda y
luego desmonte ésta. Pares de apriete:
Eje de la rueda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Tuerca del eje
2. Contratuerca
3. Perno de ajuste del juego de la cadena de
transmisión
4. Pinza de freno
5. Soporte de la pinza de freno
U2D1S1S0.book Page 35 Thursday, September 7, 2006 1:37 PM

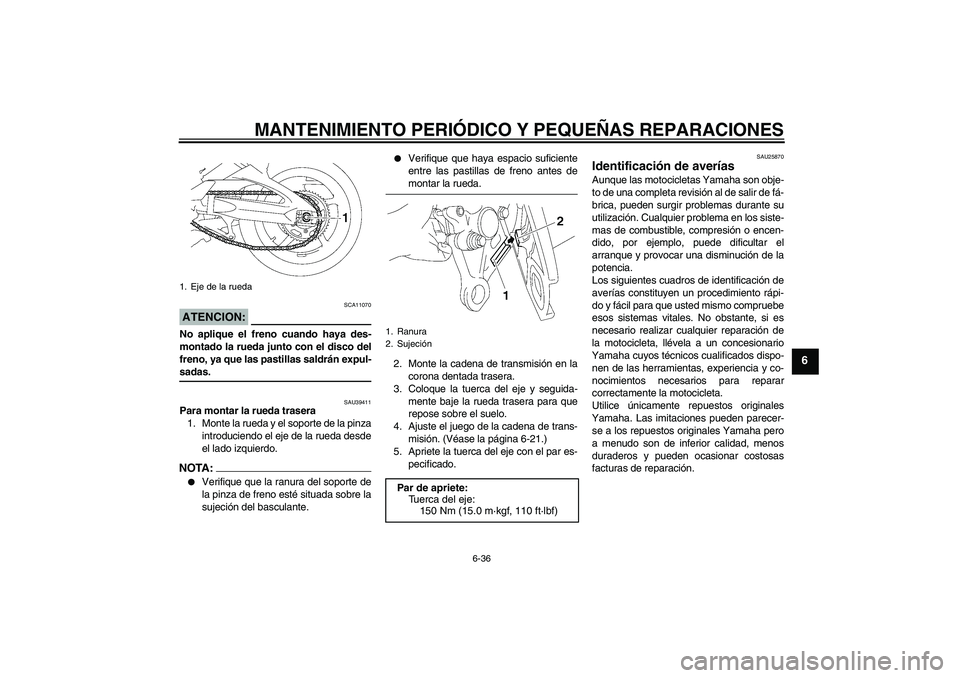

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
ATENCION:
SCA11070
No aplique el freno cuando haya des-
montado la rueda junto con el disco del
freno, ya que las pastillas saldrán expul-sadas.
SAU39411
Para montar la rueda trasera
1. Monte la rueda y el soporte de la pinza
introduciendo el eje de la rueda desde
el lado izquierdo.NOTA:

Verifique que la ranura del soporte de
la pinza de freno esté situada sobre la
sujeción del basculante.


Verifique que haya espacio suficiente
entre las pastillas de freno antes demontar la rueda.
2. Monte la cadena de transmisión en la
corona dentada trasera.
3. Coloque la tuerca del eje y seguida-
mente baje la rueda trasera para que
repose sobre el suelo.
4. Ajuste el juego de la cadena de trans-
misión. (Véase la página 6-21.)
5. Apriete la tuerca del eje con el par es-
pecificado.
SAU25870
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una completa revisión al de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
1. Eje de la rueda
1. Ranura
2. Sujeción
Par de apriete:
Tuerca del eje:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1S1S0.book Page 36 Thursday, September 7, 2006 1:37 PM

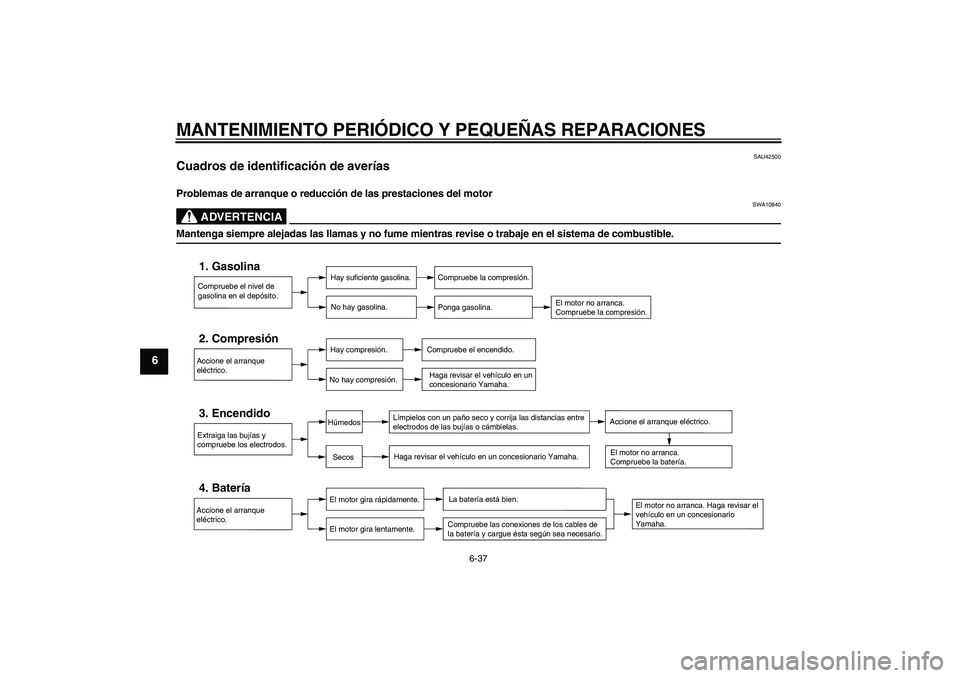

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6
SAU42500
Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
ADVERTENCIA
SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U2D1S1S0.book Page 37 Thursday, September 7, 2006 1:37 PM

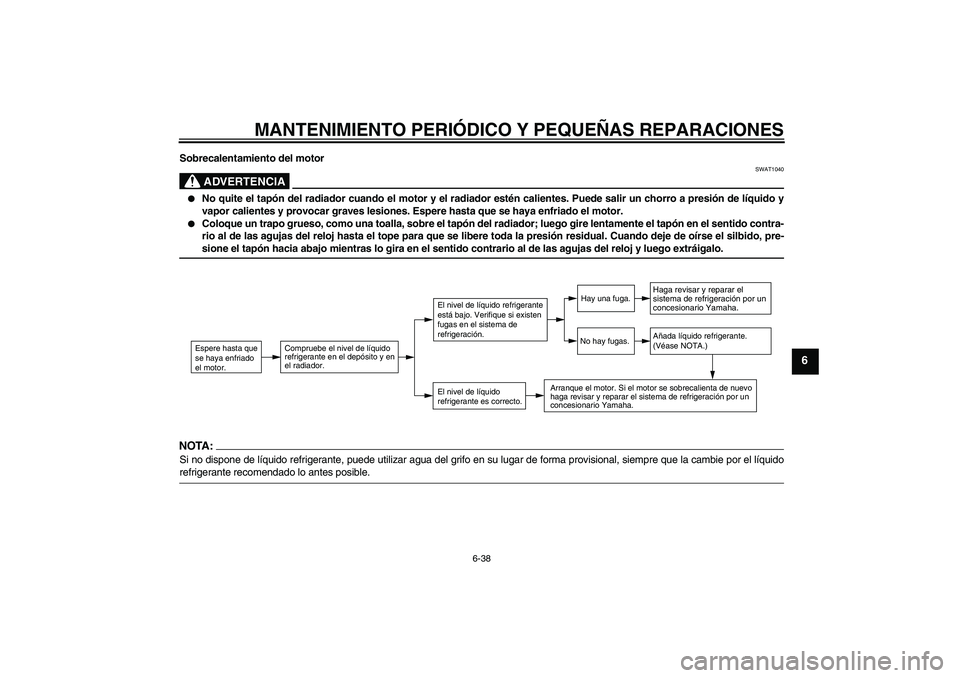

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1040


No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.


Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTA:Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U2D1S1S0.book Page 38 Thursday, September 7, 2006 1:37 PM

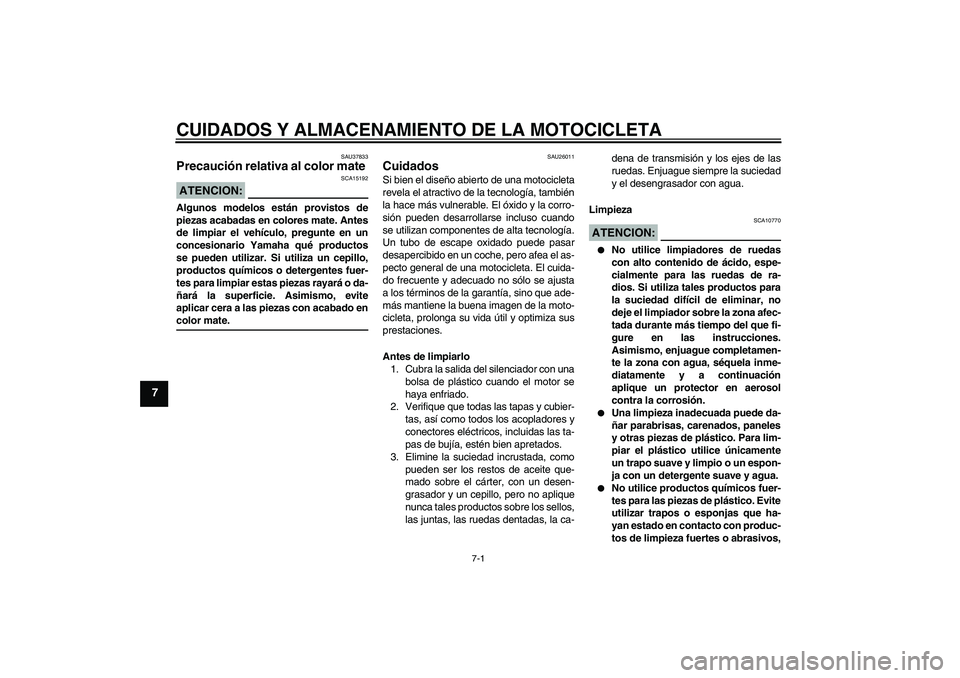

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCION:
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU26011
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, las ruedas dentadas, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCION:
SCA10770


No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.


Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.


No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
U2D1S1S0.book Page 1 Thursday, September 7, 2006 1:37 PM

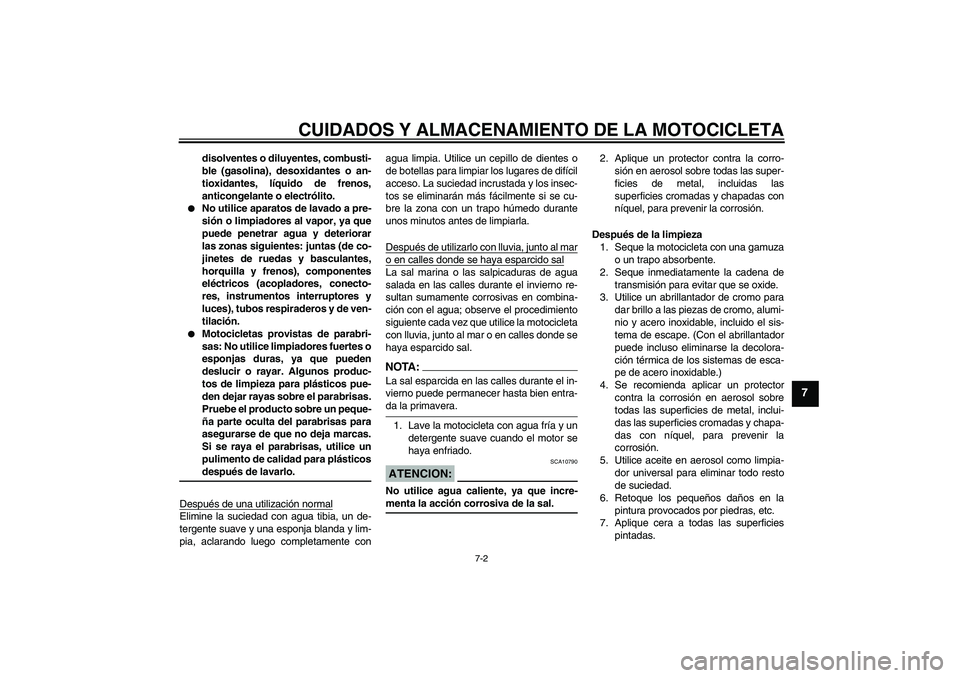

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.


No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.


Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente conagua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.2. Aplique un protector contra la corro-
sión en aerosol sobre todas las super-
ficies de metal, incluidas las
superficies cromadas y chapadas con
níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
4. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
U2D1S1S0.book Page 2 Thursday, September 7, 2006 1:37 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11130


Verifique que no haya aceite o cera
en los frenos o en los neumáticos.


Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.


No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.


Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
SAU26180
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCION:
SCA10810


Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.


Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
U2D1S1S0.book Page 3 Thursday, September 7, 2006 1:37 PM
